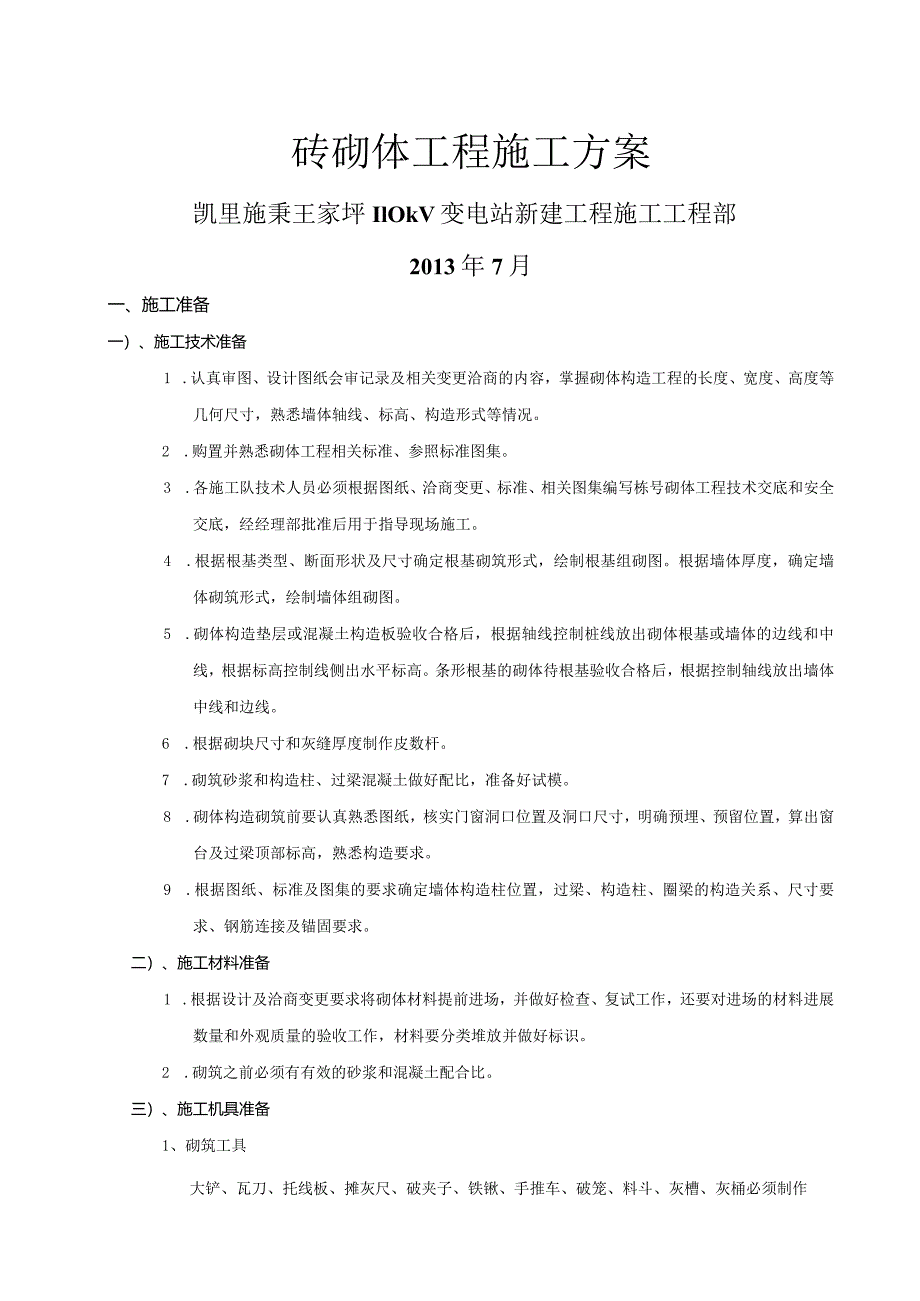

1、砖砌体工程施工方案凯里施秉王家坪IlOkV变电站新建工程施工工程部2013年7月一、施工准备一）、施工技术准备1 .认真审图、设计图纸会审记录及相关变更洽商的内容，掌握砌体构造工程的长度、宽度、高度等几何尺寸，熟悉墙体轴线、标高、构造形式等情况。2 .购置并熟悉砌体工程相关标准、参照标准图集。3 .各施工队技术人员必须根据图纸、洽商变更、标准、相关图集编写栋号砌体工程技术交底和安全交底，经经理部批准后用于指导现场施工。4 .根据根基类型、断面形状及尺寸确定根基砌筑形式，绘制根基组砌图。根据墙体厚度，确定墙体砌筑形式，绘制墙体组砌图。5 .砌体构造垫层或混凝土构造板验收合格后，根据轴线控制桩线放
2、出砌体根基或墙体的边线和中线，根据标高控制线侧出水平标高。条形根基的砌体待根基验收合格后，根据控制轴线放出墙体中线和边线。6 .根据砌块尺寸和灰缝厚度制作皮数杆。7 .砌筑砂浆和构造柱、过梁混凝土做好配比，准备好试模。8 .砌体构造砌筑前要认真熟悉图纸，核实门窗洞口位置及洞口尺寸，明确预埋、预留位置，算出窗台及过梁顶部标高，熟悉构造要求。9 .根据图纸、标准及图集的要求确定墙体构造柱位置，过梁、构造柱、圈梁的构造关系、尺寸要求、钢筋连接及锚固要求。二）、施工材料准备1 .根据设计及洽商变更要求将砌体材料提前进场，并做好检查、复试工作，还要对进场的材料进展数量和外观质量的验收工作，材料要分类堆放
3、并做好标识。2 .砌筑之前必须有有效的砂浆和混凝土配合比。三）、施工机具准备1、砌筑工具大铲、瓦刀、托线板、摊灰尺、破夹子、铁锹、手推车、破笼、料斗、灰槽、灰桶必须制作和使用安全合格的砖笼和灰斗2、机械设备砂浆搅拌机、塔吊，各种机械设备必须按操作规程进展操作。四）、作业条件1、墙体砌筑a）地基、根基工程隐检验收通过。b）抹好水泥砂浆防潮层。c）弹好轴线墙身线，根据砖的规格尺寸，弹出门窗洞口位置线，经历线符合设计图纸尺寸要求，办完预检手续。d）按设计标高要求立好皮数干。e）外墙外侧防护脚手架应随着楼层搭设完毕，墙体距外架间的间隙应设水平防护，防止高空坠物，内墙已准备好工具式脚手架。2、砌筑砂浆砂

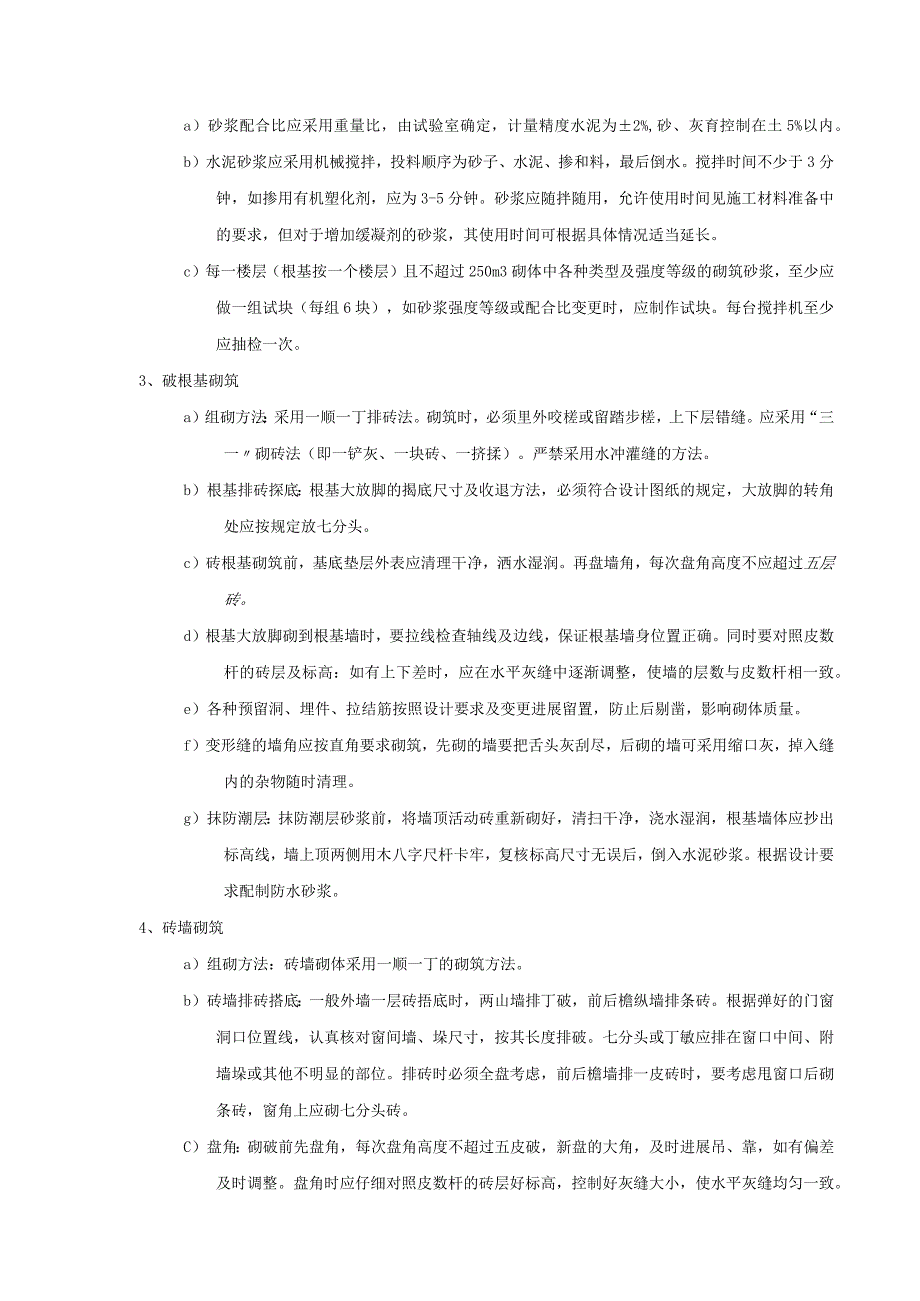

4、浆配合比已经试验室根据实际材料确定，准备好砂浆试模。按照试验确定的配合比拌制砂浆，并搅拌均匀。常温下拌好的砂浆应在拌和后3至4小时内用完，气温超过30摄氏度时2至3小时内用完。严禁使用过夜砂浆。3、其他条件a）常温施工时，砌破前1天应浇水湿润，砖以水浸入10-2Omm深为宜；雨天施工不得使用含水率饱和状态的砖。b）砌筑部位的灰渣、杂物应去除干净，基层浇水湿润。c）砌筑用脚手架应随砌随搭设，运输通道畅通，各类机具准备就绪。二、砌体施工工艺一）工艺流程1、根基砌筑流程图如以以下图：于砖上墙，不得使用含水率达饱和状态的砖砌墙。2、砂浆搅拌a）砂浆配合比应采用重量比，由试验室确定，计量精度水泥为2%,
5、砂、灰育控制在土5%以内。b）水泥砂浆应采用机械搅拌，投料顺序为砂子、水泥、掺和料，最后倒水。搅拌时间不少于3分钟，如掺用有机塑化剂，应为3-5分钟。砂浆应随拌随用，允许使用时间见施工材料准备中的要求，但对于增加缓凝剂的砂浆，其使用时间可根据具体情况适当延长。c）每一楼层（根基按一个楼层）且不超过250m3砌体中各种类型及强度等级的砌筑砂浆，至少应做一组试块（每组6块），如砂浆强度等级或配合比变更时，应制作试块。每台搅拌机至少应抽检一次。3、破根基砌筑a）组砌方法：采用一顺一丁排砖法。砌筑时，必须里外咬槎或留踏步槎，上下层错缝。应采用“三一砌砖法（即一铲灰、一块砖、一挤揉）。严禁采用水冲灌缝的
6、方法。b）根基排砖探底：根基大放脚的揭底尺寸及收退方法，必须符合设计图纸的规定，大放脚的转角处应按规定放七分头。c）砖根基砌筑前，基底垫层外表应清理干净，洒水湿润。再盘墙角，每次盘角高度不应超过五层砖。d）根基大放脚砌到根基墙时，要拉线检查轴线及边线，保证根基墙身位置正确。同时要对照皮数杆的砖层及标高：如有上下差时，应在水平灰缝中逐渐调整，使墙的层数与皮数杆相一致。e）各种预留洞、埋件、拉结筋按照设计要求及变更进展留置，防止后剔凿，影响砌体质量。f）变形缝的墙角应按直角要求砌筑，先砌的墙要把舌头灰刮尽，后砌的墙可采用缩口灰，掉入缝内的杂物随时清理。g）抹防潮层：抹防潮层砂浆前，将墙顶活动砖重新
7、砌好，清扫干净，浇水湿润，根基墙体应抄出标高线，墙上顶两侧用木八字尺杆卡牢，复核标高尺寸无误后，倒入水泥砂浆。根据设计要求配制防水砂浆。4、砖墙砌筑a）组砌方法：砖墙砌体采用一顺一丁的砌筑方法。b）砖墙排砖搭底：一般外墙一层砖捂底时，两山墙排丁破，前后檐纵墙排条砖。根据弹好的门窗洞口位置线，认真核对窗间墙、垛尺寸，按其长度排破。七分头或丁敏应排在窗口中间、附墙垛或其他不明显的部位。排砖时必须全盘考虑，前后檐墙排一皮砖时，要考虑甩窗口后砌条砖，窗角上应砌七分头砖。C）盘角：砌破前先盘角，每次盘角高度不超过五皮破，新盘的大角，及时进展吊、靠，如有偏差及时调整。盘角时应仔细对照皮数杆的砖层好标高，控
8、制好灰缝大小，使水平灰缝均匀一致。大角盘好后再复查一次，平整和垂直符合要求后再挂线砌墙。d）挂线：砌筑砖墙厚度超过一破（24Omm）厚时，应双面挂线。超过IOm的长墙，中间应设支线点，小线要拉紧，每皮砖都要穿线看平，使水平缝均匀一致，平直通顺；砌一砖厚度混水墙时宜采用外手挂线，可照顾砖墙两面平整，为下道工序控制模灰厚度奠定根基。砌砖：砌砖应采用一铲灰、一块砖、一挤揉的“三一砌砖法，即满铺、满挤操作法。砌砖时要放平，多孔砖的孔洞应垂直于砌筑面砌筑。砌砖应跟线，“上跟线，下跟棱，左右相临要对平。水平灰缝厚度和竖向灰缝宽度一般为IOmm,但不应小于8mm,也不应大于12mmoe）240mm厚承重墙的
9、每层墙的最上一皮砖,砖砌体的台阶水平面上及挑出层,应整破丁砌。D留槎：除构造柱外，砖砌体的转角处和交接处应同时砌筑，严禁无可靠措施的内外墙分砌施工。对不能同时砌筑而又必须留置的临时连续处应砌成斜槎，斜槎水平投影长度不应小于高度的2/3。槎子必须平直、通顺。g）预埋混凝土砖、木破：户门框、外窗框处采用预埋混凝土砖，室内门框采用木砖。混凝土破采用C15混凝土现场制作而成，和破尺寸大小一样；木质预埋时应小头在外，大头在内，数量按照洞口高度确定。洞口高度在1.2m以内，每边放两块；高1.2m至2m,每边放3块：高2-3m,每边放4块。预埋砖的位置一般在洞口上边或下边四皮砖，中间均匀分布。木砖必须提前做
10、好防腐处理。钢门窗安装的预留孔，硬架支撑、暖卫管道，均应按设计要求预留，不得事后剔凿。h）过梁、梁垫的安装：安装过梁、梁垫时，其标高、位置及型号必须准确，坐灰饱满。如坐灰厚度超过20mm时，要用细石混凝土铺垫，过梁安装时，两端支承点的长度应一致。i）构造柱做法：在砌筑前，先根据设计图纸将构造柱位置弹线，并把构造柱插筋处理顺直。砌筑墙时，与构造柱连接处砌成马牙槎。每一个马牙槎沿高度方向不应超过300mm,马牙槎应先退后进。拉接筋按照设计图纸指定的图集进展放置。三、成品保护措施一、砖砌体1、根基a）根基墙砌完后，未经有关人员复查之前，对轴线桩、水平桩应注意保护，防止被碰损坏。b）对外露或预埋在根基
11、内的水电、电气套管及其他预埋件，应注意保护，不得被碰损坏。C）对构造柱钢筋和拉结筋应注意保护，不得踩倒、弯折。d）根基墙体回填土应在墙体两侧同时回填，回填土要分层夯实。e）运输回填土时，先将墙顶保护好，不得在墙上推车。2、墙体a）墙体拉结筋、构造柱钢筋及各种预埋件、水电管线等要注意保护，不得任意拆改或损坏。b）尚未进展楼板施工的墙体和柱，当可能遇到大风时，应采取临时支撑措施，以保证墙体稳定性。c）对窗间墙、拐角处墙体等较窄的墙体在支设模板及混凝土浇筑时必须进展加固，以防活动墙体。d）雨期施工期间，应防止基槽进水和雨水冲刷砂浆，砂浆的稠度应适当减小。每日砌筑高度不宜大于1.2m,收工时应覆盖砌体
12、外表。二）、配筋砌体a）往楼层上吊运钢筋存放时，应清理好存放地点，以免变形。b）不得踩踏已绑好的钢筋，绑圈梁钢筋时不得将梁底砖碰松动。c）振捣混凝土时，不得碰动钢筋、预埋件，防止其产生位移。d）散落在楼板上的混凝土应及时清理。四、安全本卷须知1 .砌筑工进场之前必须经过身体安康状况检查，参加施工安全教育培训，经测试合格前方可进展施工。2 .施工前施工队必须根据本施工交底下达施工安全操作交底。3 .在操作之前必须检查操作环境是否符合安全要求，机具是否完好无损，安全设施和防护用品是否齐全，经检查符合要求后才可施工。4 .塔吊运输过程中，要随时观察操作面上人员情况，以防砖块等失落伤人。5 .操作人员
13、进入施工现场必须戴好合格的安全帽，使用配套的劳动保护用品。6 .机械设备用电必须符合“三相五线制及三级保护的规定。7 .所使用的机械设备必须安全可靠、性能良好，同时设有限位保险装置。8 .砖应轻码轻放，制止随手抛接，防止伤人，砖在地面上的堆置高度不应超过2m。9 .墙身砌筑高度超过1.2m时，应搭设脚手架，在一层以上或高度超过4m时，采用里脚手架必须沿房屋四周支搭安全网；采用外脚手架，除沿房屋四周设置安全网外，还应设护身栏杆和挡脚板，并随施工高度逐层增高，屋面工程未完不得撤除。10 .脚手架上堆放料量不得超过规定荷载，堆砖高度不得超过3皮砖,同一块脚手板上的操作人员不应超过2人。11 .在楼层
14、施工时，堆放机具、破块等物品不得超过楼板的设计允许荷载（构造施工总说明中有规定，现场施工活荷载必须乘以1.4的系数）。12 .不准用不稳固的工具或物体在脚手板面垫高操作，更不准在未经加固的情况下，在一层脚手架上随意叠加一层。13 .使用于垂直运输的吊笼、绳索、刹车等，必须满足荷载要求，结实无损，吊运时不得超载，并经常检查，发现问题及时进展修理。14 .吊运砖块必须使用铁笼和托板集中装吊，吊装就位后应待砖块放稳后才能松开吊具，吊具应于班前检查，如有破损和变形严禁使用。15 .吊运砖或砂浆时，吊车司机应与16、如遇雨天及每天下班时，要做好防雨措施，以防雨水冲走砂浆，致使墙体倒塌。16 .在同一垂直面内上下穿插作业时，必须设置安全隔板。17 .撤除一侧模板前，应先将另一侧模板固定，防止模板倾倒。18 .使用的工具不得乱放，地面作业时应随时放如工具箱，高处作业时应放入工具袋内。19 .模板撤除后，应及时将模板上的钉子起出，并将模板分类码放整齐。20 .绑扎钢筋时必须搭设脚手架或操作平台，临边搭设防护栏，操作人员必须站在脚手架或操作平台上作业。21 .信号工密切配合，听从指挥，制止超载、斜吊。
