《磷化液的工艺控制.docx》由会员分享，可在线阅读，更多相关《磷化液的工艺控制.docx（2页珍藏版）》请在第壹文秘上搜索。

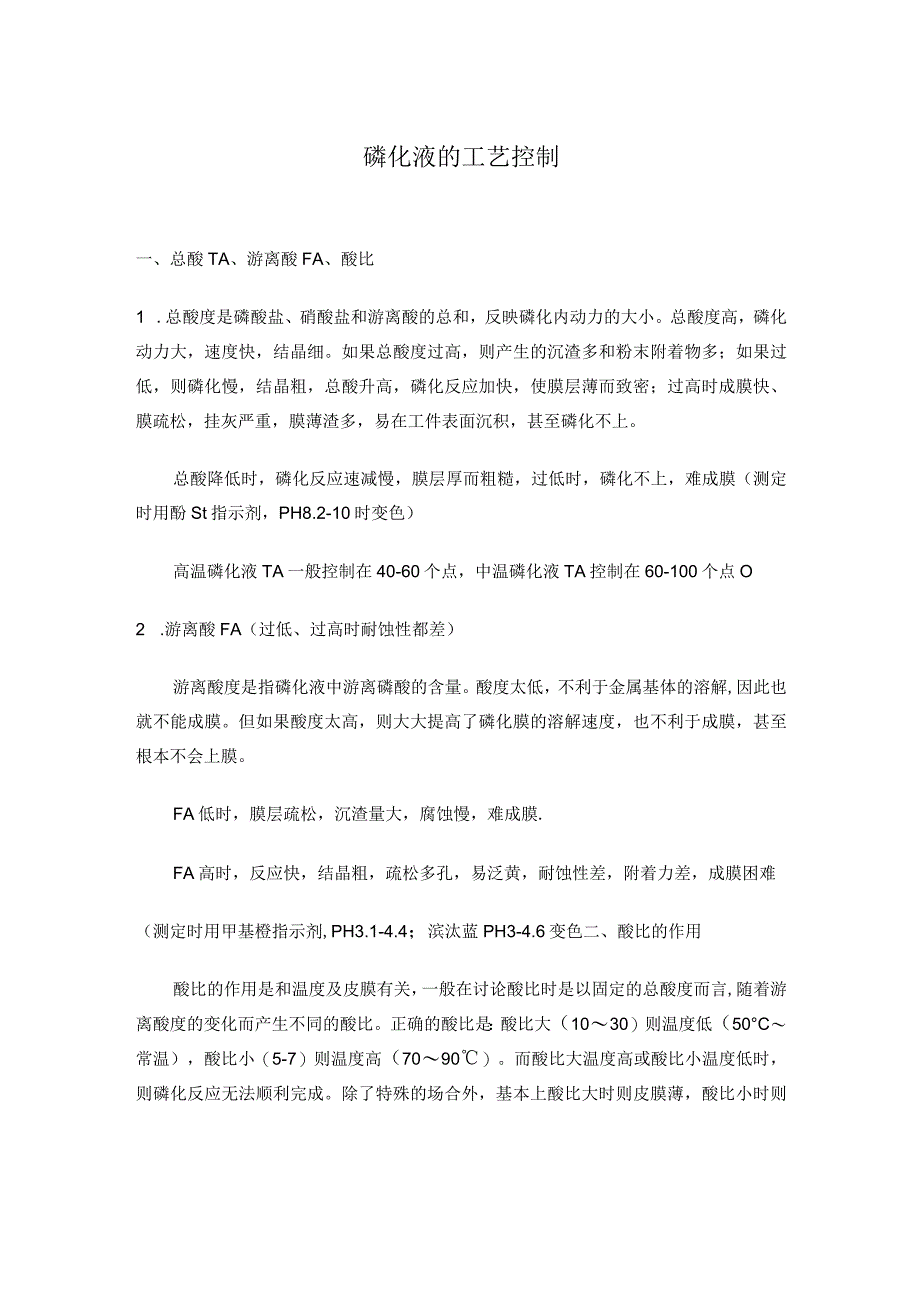

1、磷化液的工艺控制一、总酸TA、游离酸FA、酸比1 .总酸度是磷酸盐、硝酸盐和游离酸的总和，反映磷化内动力的大小。总酸度高，磷化动力大，速度快，结晶细。如果总酸度过高，则产生的沉渣多和粉末附着物多；如果过低，则磷化慢，结晶粗，总酸升高，磷化反应加快，使膜层薄而致密；过高时成膜快、膜疏松，挂灰严重，膜薄渣多，易在工件表面沉积，甚至磷化不上。总酸降低时，磷化反应速减慢，膜层厚而粗糙，过低时，磷化不上，难成膜（测定时用酚St指示剂，PH8.2-10时变色）高温磷化液TA一般控制在40-60个点，中温磷化液TA控制在60-100个点O2 .游离酸FA（过低、过高时耐蚀性都差）游离酸度是指磷化液中游离磷酸

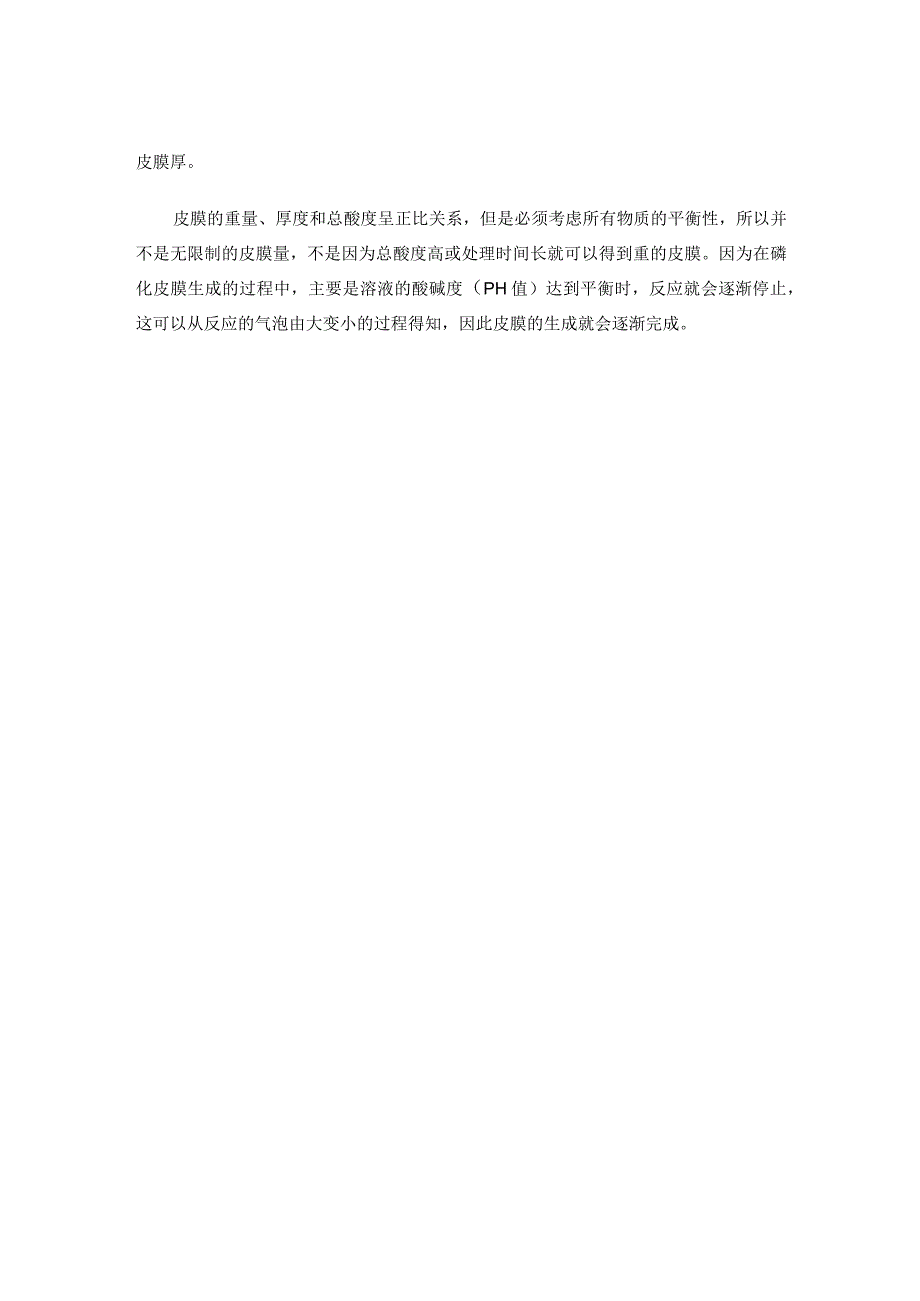

2、的含量。酸度太低，不利于金属基体的溶解,因此也就不能成膜。但如果酸度太高，则大大提高了磷化膜的溶解速度，也不利于成膜，甚至根本不会上膜。FA低时，膜层疏松，沉渣量大，腐蚀慢，难成膜.FA高时，反应快，结晶粗，疏松多孔，易泛黄，耐蚀性差，附着力差，成膜困难（测定时用甲基橙指示剂,PH3.1-4.4；滨汰蓝PH3-4.6变色二、酸比的作用酸比的作用是和温度及皮膜有关，一般在讨论酸比时是以固定的总酸度而言,随着游离酸度的变化而产生不同的酸比。正确的酸比是：酸比大（1030）则温度低（50C常温），酸比小（5-7）则温度高（7090）。而酸比大温度高或酸比小温度低时，则磷化反应无法顺利完成。除了特殊的场合外，基本上酸比大时则皮膜薄，酸比小时则皮膜厚。皮膜的重量、厚度和总酸度呈正比关系，但是必须考虑所有物质的平衡性，所以并不是无限制的皮膜量，不是因为总酸度高或处理时间长就可以得到重的皮膜。因为在磷化皮膜生成的过程中，主要是溶液的酸碱度（PH值）达到平衡时，反应就会逐渐停止，这可以从反应的气泡由大变小的过程得知，因此皮膜的生成就会逐渐完成。
