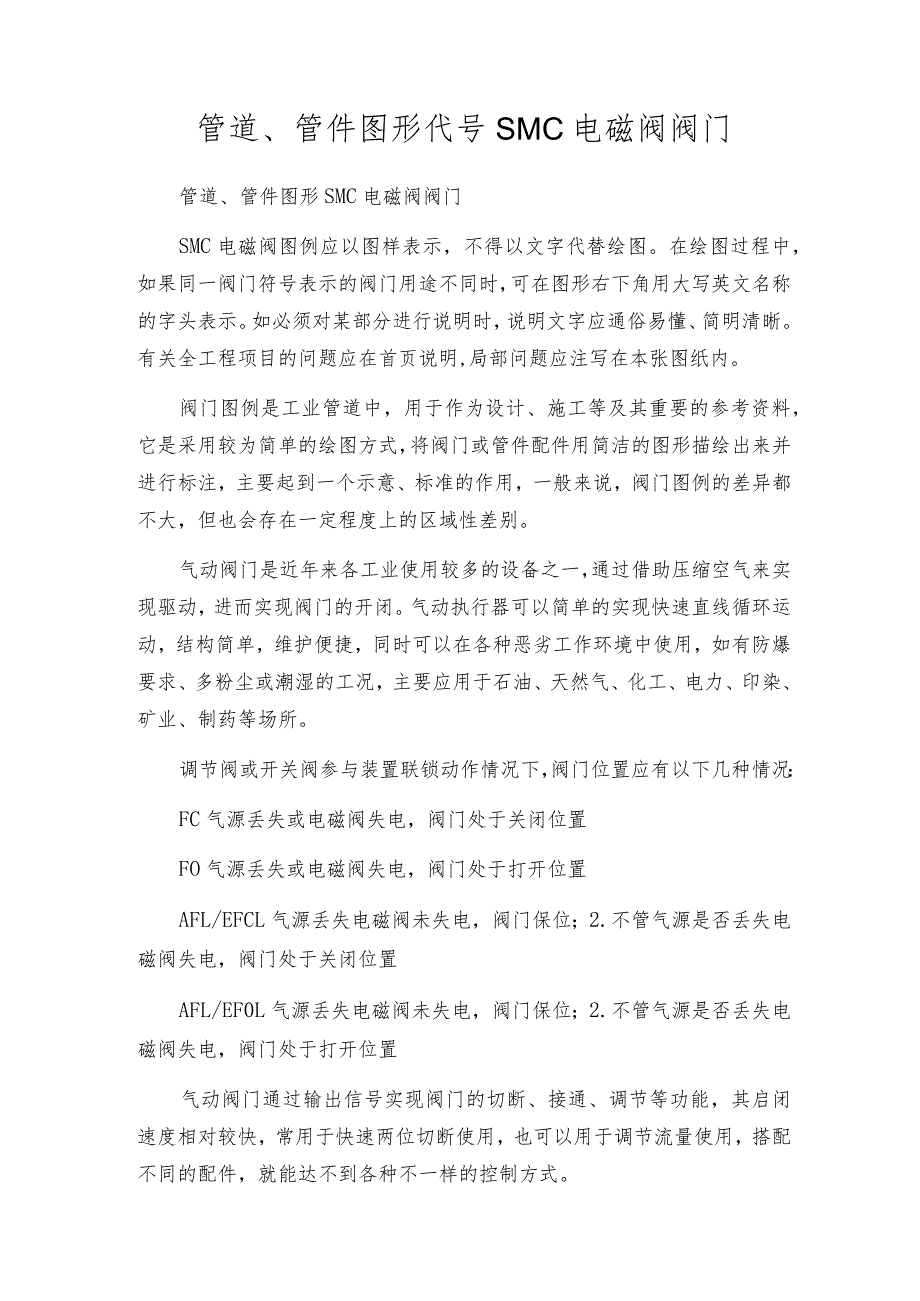

1、管道、管件图形代号SMC电磁阀阀门管道、管件图形SMC电磁阀阀门SMC电磁阀图例应以图样表示，不得以文字代替绘图。在绘图过程中，如果同一阀门符号表示的阀门用途不同时，可在图形右下角用大写英文名称的字头表示。如必须对某部分进行说明时，说明文字应通俗易懂、简明清晰。有关全工程项目的问题应在首页说明,局部问题应注写在本张图纸内。阀门图例是工业管道中，用于作为设计、施工等及其重要的参考资料，它是采用较为简单的绘图方式，将阀门或管件配件用简洁的图形描绘出来并进行标注，主要起到一个示意、标准的作用，一般来说，阀门图例的差异都不大，但也会存在一定程度上的区域性差别。气动阀门是近年来各工业使用较多的设备之一，
2、通过借助压缩空气来实现驱动，进而实现阀门的开闭。气动执行器可以简单的实现快速直线循环运动，结构简单，维护便捷，同时可以在各种恶劣工作环境中使用，如有防爆要求、多粉尘或潮湿的工况，主要应用于石油、天然气、化工、电力、印染、矿业、制药等场所。调节阀或开关阀参与装置联锁动作情况下，阀门位置应有以下几种情况：FC气源丢失或电磁阀失电，阀门处于关闭位置FO气源丢失或电磁阀失电，阀门处于打开位置AFL/EFCL气源丢失电磁阀未失电，阀门保位；2.不管气源是否丢失电磁阀失电，阀门处于关闭位置AFL/EF0L气源丢失电磁阀未失电，阀门保位；2.不管气源是否丢失电磁阀失电，阀门处于打开位置气动阀门通过输出信号实

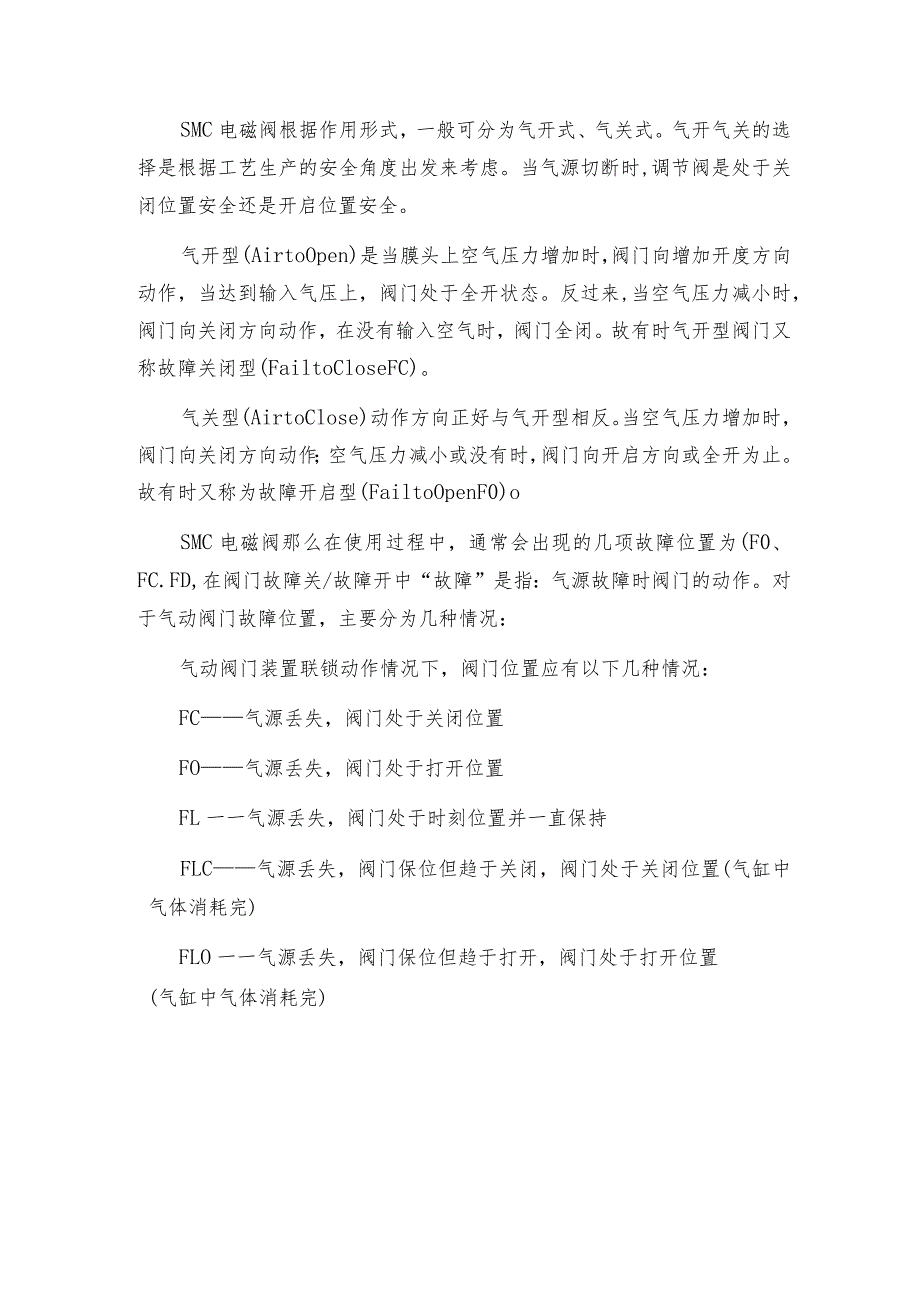

3、现阀门的切断、接通、调节等功能，其启闭速度相对较快，常用于快速两位切断使用，也可以用于调节流量使用，搭配不同的配件，就能达不到各种不一样的控制方式。SMC电磁阀根据作用形式，一般可分为气开式、气关式。气开气关的选择是根据工艺生产的安全角度出发来考虑。当气源切断时,调节阀是处于关闭位置安全还是开启位置安全。气开型(AirtoOpen)是当膜头上空气压力增加时，阀门向增加开度方向动作，当达到输入气压上，阀门处于全开状态。反过来,当空气压力减小时，阀门向关闭方向动作，在没有输入空气时，阀门全闭。故有时气开型阀门又称故障关闭型(FailtoCloseFC)。气关型(AirtoClose)动作方向正好与
4、气开型相反。当空气压力增加时，阀门向关闭方向动作；空气压力减小或没有时，阀门向开启方向或全开为止。故有时又称为故障开启型(FailtoOpenF0)oSMC电磁阀那么在使用过程中，通常会出现的几项故障位置为(F0、FC.FD,在阀门故障关/故障开中“故障”是指：气源故障时阀门的动作。对于气动阀门故障位置，主要分为几种情况：气动阀门装置联锁动作情况下，阀门位置应有以下几种情况：FC气源丢失，阀门处于关闭位置FO气源丢失，阀门处于打开位置FL一一气源丢失，阀门处于时刻位置并一直保持FLC气源丢失，阀门保位但趋于关闭，阀门处于关闭位置(气缸中气体消耗完)FLO一一气源丢失，阀门保位但趋于打开，阀门处于打开位置(气缸中气体消耗完)
