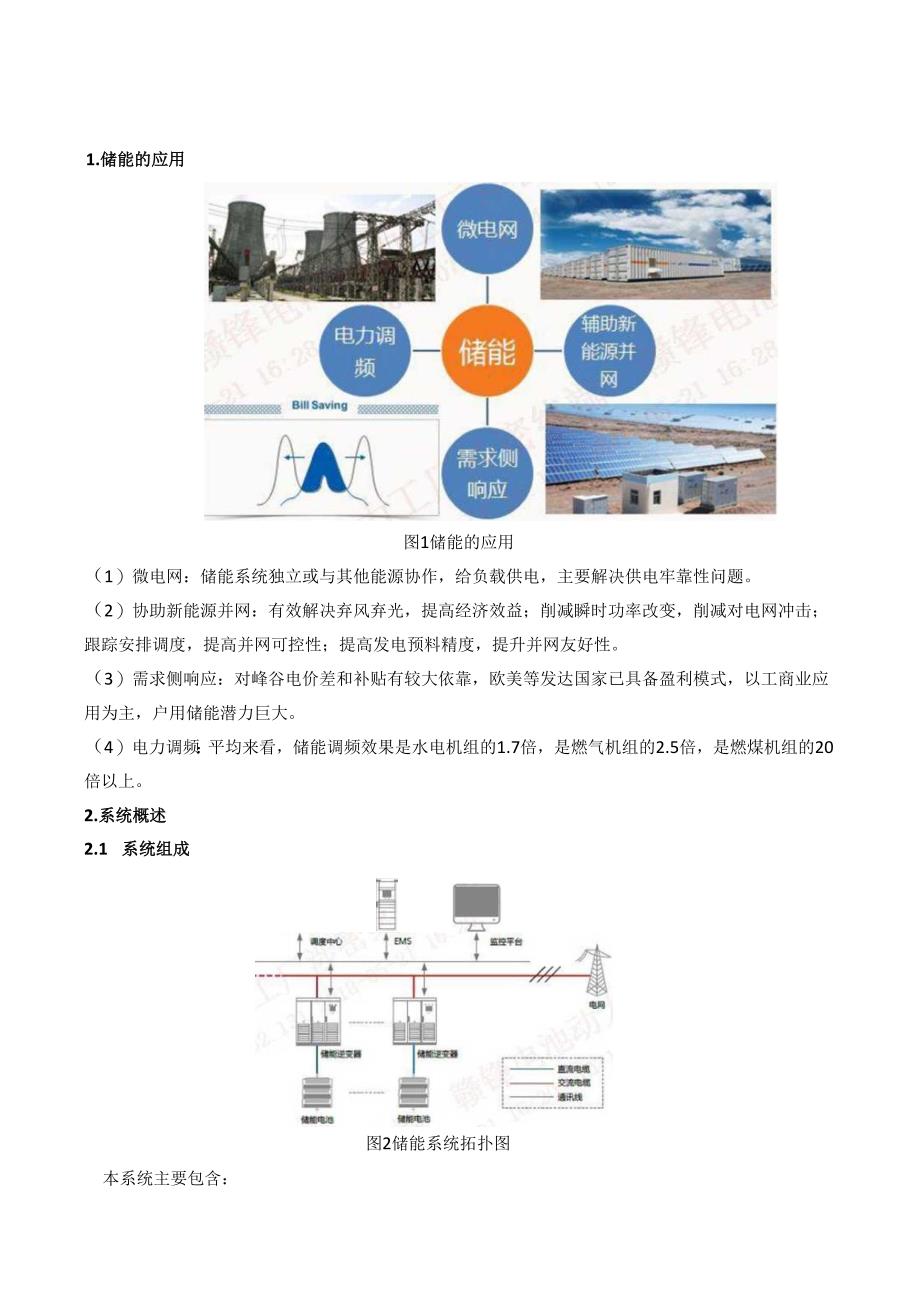

2、3.5 消防与空调系统-123.6 电池成套系统12-163.6.1 电芯参数123.6.2 电池PACK及成簇133.6.3 电池组在集装箱内的分布153.7 集装箱系统设计要求-154 .主要设备清单-161.储能的应用图1储能的应用（1）微电网：储能系统独立或与其他能源协作，给负载供电，主要解决供电牢靠性问题。（2）协助新能源并网：有效解决弃风弃光，提高经济效益；削减瞬时功率改变，削减对电网冲击；跟踪安排调度，提高并网可控性；提高发电预料精度，提升并网友好性。（3）需求侧响应：对峰谷电价差和补贴有较大依靠，欧美等发达国家已具备盈利模式，以工商业应用为主，户用储能潜力巨大。（4）电力调频：
3、平均来看，储能调频效果是水电机组的1.7倍，是燃气机组的2.5倍，是燃煤机组的20倍以上。2.系统概述2.1 系统组成图2储能系统拓扑图本系统主要包含：* 储能变流器(PCS)：1台SOOkW离并网型双向储能变流器，在0.4KV沟通母线并网，实现能量的双向流淌。* 磷酸铁锂电池：采纳赣锋3.2V6AH动力电池，4P3S模组成240串768V电池簇，单个集装箱4簇共约1.05MWh能量。* EMS&BMS：依据上级调度指令完成对储能系统的充放电限制、电池SOC信息监测等功能。* 集装箱：1个30英尺集装箱组成一个0.5MW/IMWh的储能系统。系统特点(1)本系统主要用于峰谷套利，同时可作为备用
4、电源、避开电力增容及改善电能质量。(2)储能系统具备完善的通讯、监测、管理、限制、预警和爱护功能，长时间持续平安运行，可通过上位机对系统运行状态进行检测，具备丰富的数据分析功能。(2)BMS系统即跟EMS系统通信汇报电池组信息，也跟PCS采纳RS485总线干脆通信，在PCS的协作下完成对电池组的各种监控、爱护功能。(3)常规0.2C充放电，可离网或并网工作。表1系统参数表序号参数参数值备注1额定功率0.5MW/2额定容量IMWh/3直流电压范围600V900V/4系统平均效率86%/5湿度70%RH/6防护等级IP54/7耐盐雾性600h/8消防系统七氟丙烷/9允许最高海拔2000m/10集装
5、箱尺寸30英尺高柜2.3系统运行策略储能系统接入电网运行，可通过储能变流器的PQ模式或下垂模式调度有功无功，满意并网充放电需求。电价峰时段或负荷用电高峰期时段由储能系统给负荷放电，既实现了对电网的削峰填谷作用，又完成了用电高峰期的能量补充。O储能变流器接受上级电力调度，依据峰、谷、平常段的智能化限制，实现整个储能系统的充放电管理。储能系统检测到市电异样时限制储能变流器由并网运行模式切换到孤岛（离网）运行模式。储能变流器离网独立运行时，作为主电压源为集装箱本地负荷供应稳定电电压和频率，确保其不间断供电。3.系统设备介绍3.1 储能变流器（PCS）储能变流器功能（I）有功功率限制功能，PCS储能装
6、置可依据储能系统运行限制系统指令限制其有功功率输出。为实现有功功率调整功能，电池储能系统能接收并实时跟踪执行储能系统运行限制系统发送的有功功率限制信号，依据储能系统运行限制系统限制指令等信号自动调整有功输出，输出有功功率与设置值偏差不超过3%o（2）电压/无功调整功能，PCS储能装置可依据储能系统运行限制系统限制指令等信号实时跟踪调整无功输出，其参数为无功功率、功率因数等参数可由储能系统运行限制系统远程设定。（3）离网V/F限制功能，PCS储能装置在离网模式下，具备电压和频率的调整功能，能够自动设定额定电压和额定频率启动和运行，也可接收外部电压给定指令和频率给定指令进行电压和频率的调整。（4）
7、PCS依据负载的大小进行动态调整的相应时间：100ms（依据客户需求可单独定制）；（5）保网检测相应时间：40ms（依据客户需求可单独定制）；（6）防孤岛检测相应时间：20ms（依据客户需求可单独定制）。工作电i三范国500-85OV大直总功率55OkW果大漪电流110QA交JHtIa定55等50OkVV大交灌力耶55OkVA最大交没电次1008A最大总谐波失JK0.99wws三a无切率团数可调范网0.9（超前）-0.9（网后）里立迪受电压波至里315V3%（三相三税）辕立送会出电三笑UflE3%（法性负我；不平鬣负我能力100%娃立在殳电过渡登工至攫10%以内（3fiftft01%）大求率9
8、8.2%筑规依据W寸；宽X盲X宗，1606X2034X860mmSfl130OKg三行;1K范男-30-+5SX：停机自髭电400On展解版）显示馨3调度通讯方式RS45.EthernetRS485.CAN遢僖府仪IECIOaMOdbUSTCP/ModbusRTU证个CQC.TUVG59、BDEW.CSASC500T1.储能逆变器产品特点Hfi？ww3HKsg.fi三ars三S三三可以R蓄电洞工电口2三ws三:黑网带10O三将不4式负武井旦抗冲击生渤助小图3500KW型储能变流器储能变流器通讯方式（1）以太网通讯方案若单台储能变流器通讯，可干脆用网线将储能变流器的RJ45端口与上位机的RJ45
9、端口相连，通过上位机监控系统对储能变流器进行监控。（2）RS485通讯方案在标准的以太网MoDBUSTCP通讯的基础上，储能变流器还供应了可选的RS485通讯方案,它采纳的是MODBUSRTU协议，利用RS48VRS232转换器与上位机通讯，通过能量管理监控系统对储能变流器进行监控。（3）与BMS通讯通讯方案储能变流器可通过上位机监控软件与电池管理单元BMS通讯，能够监控蓄电池的状态信息，同时也能够依据蓄电池的状态对蓄电池进行报警及故障爱护，提高电池组的平安性。BMS系统时刻监控着电池的温度、电压、电流信息，BMS系统与EMS系统通信，也与PCS干脆通过RS485总线通信实现实时的电池组爱护动
10、作。BMS系统的温度报警措施分三级，初级热管理通过温度采样和继电器限制的直流风扇实现，当检测到电池模组内温度超过限制时集成于电池pack内部的BMS从控模块会启动风扇散热。其次级热管理信号预警后BMS系统会与PCS设备联动，限制PCS的充放电电流（详细爱护协议开放，客户可以提要求更新）或者停止PCS的充放电行为。第三级热管理信号预警后BMS系统将切断该组电池的直流接触器以爱护电池，该组电池对应PCS变换器停止工作。3.2 电池管理系统（BMS）3.2.1 拓扑图储能系统由1个30英尺加高集装箱组成，每台集装箱储能电池接入PCS的直流测，累计由4组电池组成PCS直流侧的电池单元。储能系统为每个集
11、装箱电池配置BMS系统，BMS包括三层架构，分别是BMU、BCMUsBAMSo图4BMS拓扑图3.2.2 BMS功能说明电池管理系统是由电子电路设备构成的实时监测系统，有效地监测电池电压、电池电流、电池簇绝缘状态、电SOC、电池模组及单体状态（电压、电流、温度、SOC等），对电池簇充、放电过程进行平安管理，对可能出现的故障进行报警和应急爱护处理，对电池模块及电池簇的运行进行平安和优化限制，保证电池平安、牢靠、稳定的运行。3.2.3 BMS电池管理系统构成及功能描述电池管理系统由电池管理单元ESBMM、电池簇管理单元ESBCM、电池堆管理单元ESMU及其电流、漏电流检测单元组成。BMS系统具有模
12、拟信号高精度检测及上报，故障告警、上传和存储，电池爱护，参数设置，主动均衡，电池组SOC定标和与其它设备信息交互等功表2BMS参数表序号参数参数值备注1工作电源DCIM4V/2均衡方式被动均衡/3电压采集精度0.2%/4电流采集精度0.5%/5温度采集精度loC/6绝缘电阻检测精度5%/7SOC偏差5%/8电压采集周期200ms/9电流采集周期100ms/10温度采集周期100ms/11电压均衡平衡度50mv/12爱护过充、过放、过温、短路爱护定值可设定13通信方式以太网、CAN、RS485/14通信协议modbus/15限制系统响应时间200ms从收到指令到实现指令任务3.3 能量管理系统(
