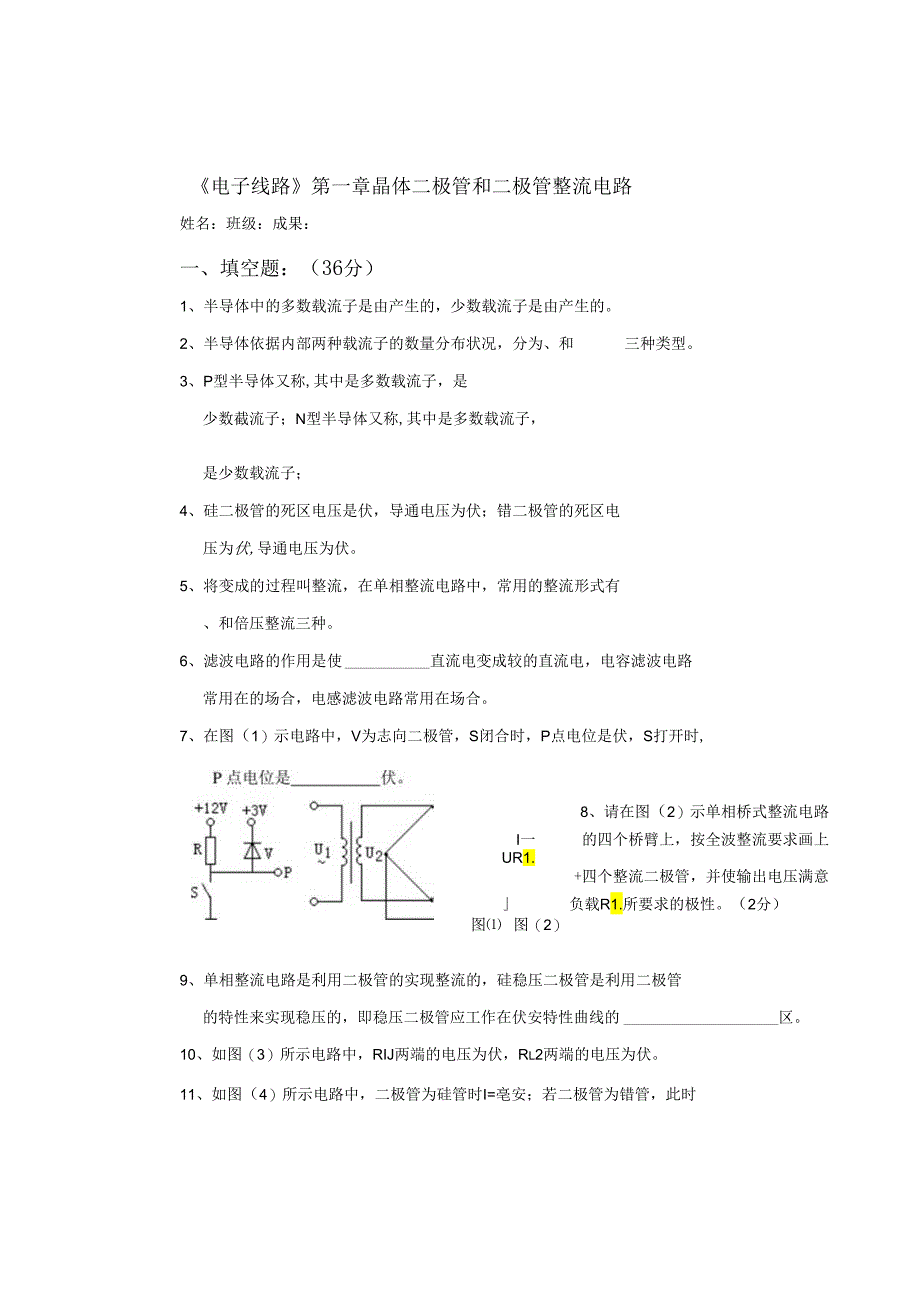

1、电子线路第一章晶体二极管和二极管整流电路姓名：班级：成果：一、填空题：（36分）1、半导体中的多数载流子是由产生的，少数载流子是由产生的。2、半导体依据内部两种载流子的数量分布状况，分为、和三种类型。3、P型半导体又称,其中是多数载流子，是少数截流子；N型半导体又称,其中是多数载流子，是少数载流子；4、硅二极管的死区电压是伏，导通电压为伏；错二极管的死区电压为伏,导通电压为伏。5、将变成的过程叫整流，在单相整流电路中，常用的整流形式有、和倍压整流三种。6、滤波电路的作用是使直流电变成较的直流电，电容滤波电路常用在的场合，电感滤波电路常用在场合。7、在图（1）示电路中，V为志向二极管，S闭合时，
2、P点电位是伏，S打开时,8、请在图（2）示单相桥式整流电路I一的四个桥臂上，按全波整流要求画上UR1.+四个整流二极管，并使输出电压满意负载R1.所要求的极性。（2分）图图（2）9、单相整流电路是利用二极管的实现整流的，硅稳压二极管是利用二极管的特性来实现稳压的，即稳压二极管应工作在伏安特性曲线的区。10、如图（3）所示电路中，RIJ两端的电压为伏，Rl2两端的电压为伏。11、如图（4）所示电路中，二极管为硅管时I=亳安；若二极管为错管，此时图图12、如图（5）所示电路中，二极管为志向器件，Vl工作在状态，V2工作在状态，Vab=伏。二、选择题：（10分）1、当晶体二极管的PN结导通后，参与导
3、电的是（）A.少数载流子B.多数载流子C.既有少数载流子又有多数载流子2、晶体二极管的正极电位是-6V,负极电位是-8V,则该晶体二极管处于（）.零偏B.反偏C.正偏3、电路如图（6）所示，V为硅二极管，则r.（1）二极管的状态为（J,V0aA.导通B.截止（-12VU（2）A、B两端的电压为（-6VIIOBA.6VB.11.7VC）C.击穿D.烧坏）图（6）4、在下列滤波电路中，方法正确的是（）.11.3VD.12.7V+l+PR1.rO5、用万用电表欧姆挡测量小功率晶体二极管性能好坏时，应将量程拨到（）.RXlOO。或RXlkCB.R1C.RXlOkC三、推断题：（16分）1、（）半导体器
4、件一经击穿便将失效，因为击穿是不行逆的。2、（）选择整流二极管主要考虑两个参数：反向击穿电压和正向平均电流。3、（）单相桥式整流电路在输入沟通电压的每半周期内都有两只二极管导通。4、（）硅稳压管的动态电阻愈大，稳压的性能越好。5、（）一般二极管的正向运用没有稳压作用。6、（）滤波是利用电容两端电压不能突变或电感中电流不能突变的特性来实现的。7、（）用万用电表测某晶体二极管的正向电阻时，插在万用表标有“十”号插孔中的测试棒所连接的管脚是二极管的负极，另一电极是正极。8、（）晶体二极管的导通电压又叫门坎电压，硅管的导通电压是0.5伏。四、问答题：（8分）1、画出晶体二极管的伏安特性曲线图。（4分）
5、2、填写下表：（4分）整流电路形式输入沟通电压有效值整流电路输出电压和电流整流器件上电压和电流负载的电压Vl负载的电流Il最大反向电压Vrm通过的电流Iv单相半波V2变压器中心抽头式V2桥式V2五、计算题：（30分）小YVwTEZI-V32：rv25T-2、电路原理如图，设二极管的正向压降Vf=07V,（5分）+IOV心5。叫RI2k11R2V-H5V试求A点电位和流过二极管的电流Iv1、如图所示电路，己知R=6Q,E=IOV,V为志向二极管，求电源的输出电流。（4分）3、电路如图所示，V为志向管，E=7V,E2=5V,vi=6sintV,试画出输出端VO及电阻R上电压VR的波形。（6分）Ui3-RUr_立VlZV2TEpE2-O+Uo-O4、图示整流电路，若直流电压表V1.的读数是IlOV,负载电阻R1.=80。，问：（1）直流电流表A的读数是多少？（2）沟通电压表山的读数是多少？（6分）5、在单相桥式整流电路中，变压器次级电压V2=120V（如图），则输出端负载两端电压V1.是多少伏？加了滤波电容并在空载状况下输出的直流电压最大值可达多少伏？此时整流二极管的反向电压实际承受值是多大？（9分）
