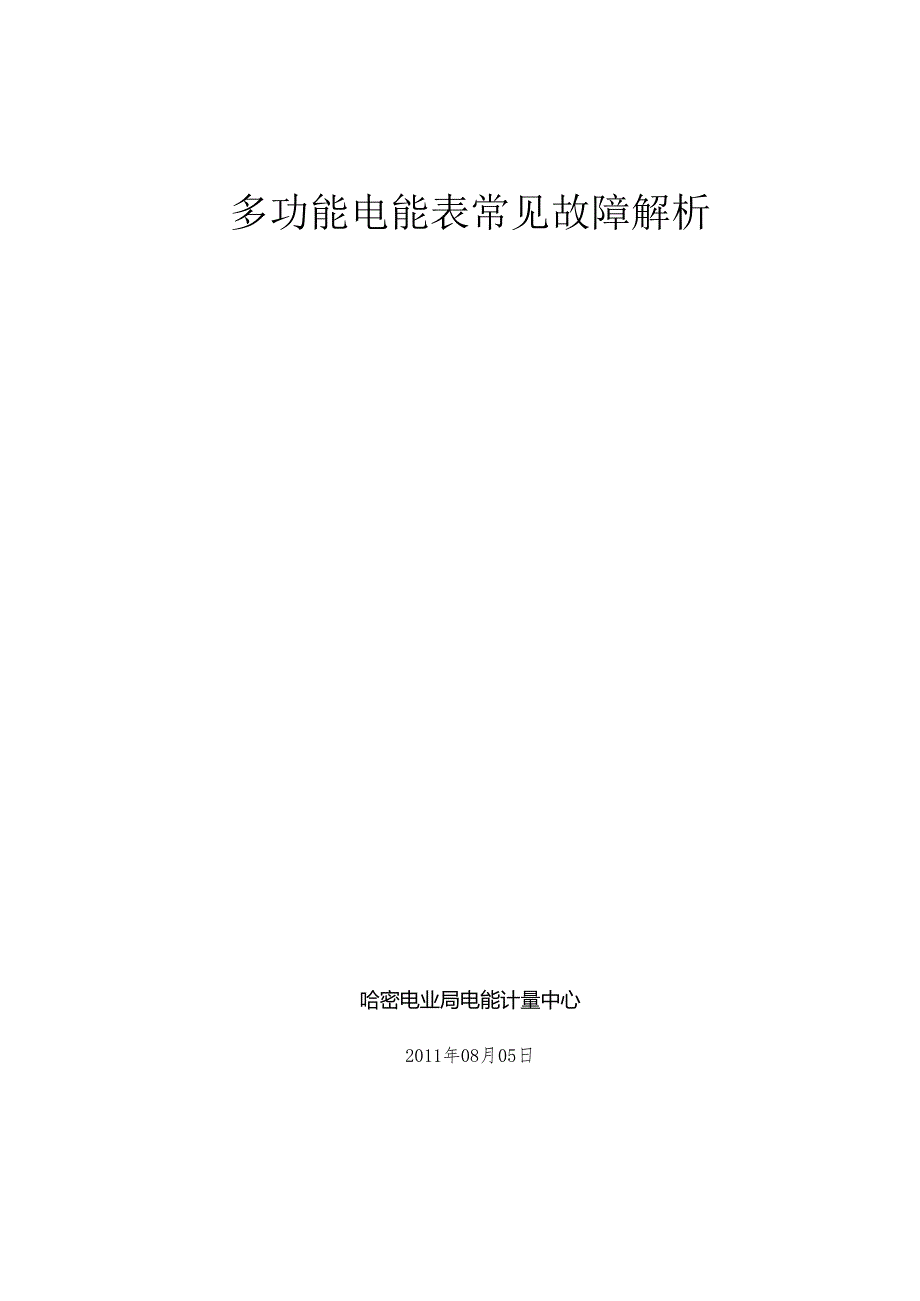

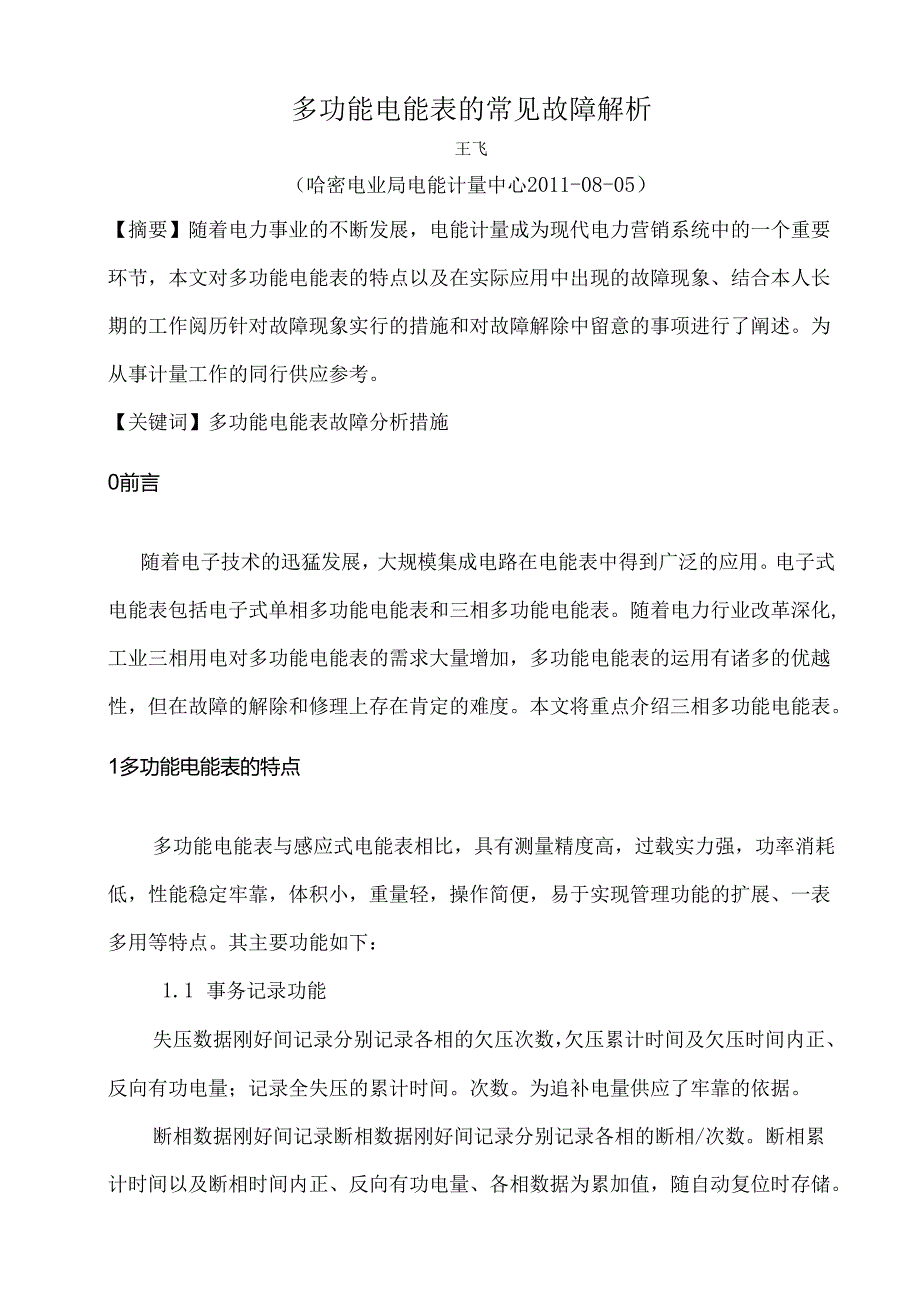

1、多功能电能表常见故障解析哈密电业局电能计量中心2011年08月05日目录O前言11多功能电能表的特点12多功能电能表在实际应用当中出现的故障现象33对多功能电能表的故障现象实行的措施44故PW?除中的留意事项55结束语6参考文献6多功能电能表的常见故障解析王飞（哈密电业局电能计量中心2011-08-05）【摘要】随着电力事业的不断发展，电能计量成为现代电力营销系统中的一个重要环节，本文对多功能电能表的特点以及在实际应用中出现的故障现象、结合本人长期的工作阅历针对故障现象实行的措施和对故障解除中留意的事项进行了阐述。为从事计量工作的同行供应参考。【关键词】多功能电能表故障分析措施0前言随着电子技
2、术的迅猛发展，大规模集成电路在电能表中得到广泛的应用。电子式电能表包括电子式单相多功能电能表和三相多功能电能表。随着电力行业改革深化,工业三相用电对多功能电能表的需求大量增加，多功能电能表的运用有诸多的优越性，但在故障的解除和修理上存在肯定的难度。本文将重点介绍三相多功能电能表。1多功能电能表的特点多功能电能表与感应式电能表相比，具有测量精度高，过载实力强，功率消耗低，性能稳定牢靠，体积小，重量轻，操作简便，易于实现管理功能的扩展、一表多用等特点。其主要功能如下：1.1 事务记录功能失压数据刚好间记录分别记录各相的欠压次数，欠压累计时间及欠压时间内正、反向有功电量；记录全失压的累计时间。次数。
3、为追补电量供应了牢靠的依据。断相数据刚好间记录断相数据刚好间记录分别记录各相的断相/次数。断相累计时间以及断相时间内正、反向有功电量、各相数据为累加值，随自动复位时存储。1. 2输入输出接口有多种接口接入带光电耦隔离的脉冲数据输出接口；红外遥控编程及抄表接口；485及远动输出接口；可以实现远方抄表和负荷监测，便利用户对电能表管理功能的扩展。1.1.1 负荷曲线记录功能是指依据用户的实际用电状况，依据肯定的时间间隔连续记录用户现场的实际用电参数，负荷记录时间间隔可由用户自行设置，依据设定的时间间隔对选定的内容进行滚动数据记录，以便绘制负荷曲线。1.1.2 报警功能具有光控报警和声控报警两种功能。
4、当事务复原正常1分钟后报警自动结束。主站可以通过RS-485总线或手持红外抄表器对该电表进行查表、设表、抄表等操作。1.2.3防窃电功能：窃电始终是困扰电力正常供应和电力企业健康发展的一个突出问题。窃电行为不仅给国家和企业造成了巨大的经济损失，而且严峻扰乱了正常的供电秩序，更造成了电力设施的损坏，形成重大的平安事故隐患，干脆威逼着电网的平安。技术型窃电在近几年来发觉的占比例越来越大，它主要与计量有关，以前运用的感应式电能表的许多窃电是用户通过破坏计量装置的精确性，如在计量回路内任何位置切断电能表的一、两相或三相电压，使电能表少计、在三相四线计量回路内切断电能表的连接零线，使电能表少计、将一、两
5、相或三相电压互感器二次侧开路，使电能表少计、在计量回路内，将一、两相或三相电流互感器二次侧电流短路，使电能表少计、在计量回路内接入与正常计量无联系的电压或电流，使电能表多计、少计或反计电能、在计量回路内变更一、两相或三相电流互感器极性、变比；而全电子式多功能电能表杜绝了这些窃电手法，因为全电子式多功能电能表的表尾接线端子没有感应式电能表的电压小钩，有利于防窃电。电子式电能表的电流回路为镒铜片构成，电阻值低，在回路中一般不起分流作用。由于多功能电能表是双向表，可计量正反方向有、无功电量，计数器具有防倒计量功能，所以无论电流回路是正向还是反向接入，都能够正确计量。1.2.4分时限制功能是按四费率时
6、段（尖峰。峰。平。谷）分时计量。以年为周期分为几个时区，每个时区内一天为一个小周期，可分为几个时段，每个时段对应一种费率，可供应四套时段表、四费率、十时段。1.2.5 需量功能能够使表计实现正、反向有功、无功四象限四费率、需量计量功能以及最大需量发生的时间。1.2.6 复位功能可以选择四种方式完成电量存储和需量清零。即手动、自动、通过485接口、通过红外通讯。每次复位的时间可以记录下来，并可通过相关协议读出。1. 2.7按月统计数据功能可以统计12个月的用电量和分时电量及最大需量和最大需量发生的时间，用于月用电费的结算及监测用电状况。1.2.8实时监视功能能够实时监视电压、电流、功率、功率因数
7、，分相的电压、电流、功率及总功率因数，每秒的有功瞬时功率和无功瞬时功率，并且还可以通过相关软件读出。2多功能电能表在实际应用当中出现的故障现象2. 1RS485通讯口无法正常通讯由于以前许多厂家生产的表计运用各自地方规约，没有统一运用国家D1./T6451997多功能电能表通信规约，造成由于规约不同，RS485无法通讯，终端无法读取表内电量、各类数据。2.2 多功能电能表抗干扰实力比感应式电能表要差的多，而且维护较困难。电子式多功能电能表比感应式电能表的故障率明显偏高。同时由于其功能较多，易受外界及通讯信号的干扰，也会造成数据的变更。2.3 削减不必要的功能，目前有的电子式多功能电能表显示内容
8、达儿百项，并且有多个时区、时段等。有些功能并不适合我国现有的电价政策，反而给编程、抄表带来不必要的麻烦。事实上功能越多，出现故障的几率就越大，反而会影响电子式多功能电能表的质量。2.4电能表电池寿命太短，运行一段时间后由于电池欠压，造成液晶显示缺比划，电量显示位数不完整。有些表是内置电池显示欠压，造成表计乱码，让用电客户产生疑问，电费回收不正确。2.5有些多功能电能表没有停电抄表功能，装表人员拆回表后要加电压才能抄上表计电量。2. 6生产表计厂家在软件设置表计参数时没有设置授权人员两极密码，没有严格依据GGJ596-1999电子式电能表检定规程里的相关规定，这样用户很简洁用编程器更改表内参数，
9、平安性较差。2.7有些厂家生产的表计只有一路RS485通讯接口，而在现场这一路RS485通讯口假如由于过压烧坏，无法通讯造成终端无法正常抄收电量和表内数据，现场人员就要进行换表，增加了劳动强度。3对多功能电能表的故障现象实行的措施针对多功能电能表以上的故障现象，结合本人长期的工作阅历，建议对多功能电能表进行一些功能上的改进，实行以下措施来更加完善它的功能：3. 1建议生产厂家在表计端口再加一路RS485通讯接口（双RS485通讯）,以保证表计电量的正常抄收；另外针对RS485通讯口由于过压烧坏，无法正常通讯、电量无法抄收这一现象，建议实行在RS485通讯口设置过压爱护，以防RS485通讯口由于
10、过电压而烧坏。3.2 依据多功能电能表抗干扰实力差，会造成故障率偏高，要求制造厂家应提高电子式多功能电能表电子元件的抗干扰实力，做好数据爱护措施。3.3 多功能电能表制造厂家应依据用户提出的技术协议要求，生产适用于用户要求功能的表计，不要盲目追求多功能，这样既节约了资金，也削减了故障率。3.4 延长表计内、外制电池寿命，避开表计乱码、缺比划，保证电费回收的精确性。3. 5建议全部厂家生产的多功能电能表具备停电抄表功能或表计端子加装协助电源，以便装表人员拆表后可以当着客户的面抄回电能表拆回底码（针对没有加装终端、负控抄表的电能表）。3.6 为了防止用户在电能表通讯口非法修改设置的参数以窃取电量，
11、要求生产厂家在软件设置电能表参数时授权人员必需要设置两级密码，以此来提高电能表的技术平安性。3.7 统一运用国家D1./T6451997多功能电能表通信规约，避开由于运用规约不同，RS485无法通讯，终端无法读取表内电量、各类数据。4故障解除中的留意事项多功能电能表的元器件全部分布在集成电路板上，不像感应式表那么简洁、直观，故障解除时应留意以下问题：4.1防止静电放电：人体是一个大的静电发生器。静电电压随外界大气条件的变更而变更，如在20%的相对湿度时走过地毯，可产生35kV的静电电压。如此高的电压放电时，将有可能对电路板造成损害。所以，在检查元器件时从表上卸下电路板时，应在干燥且干净的场所进
12、行，以防止操作人员身上的静电损坏集成电路板。为了消退人身所带静电，应有意地常常接触特设的接地点。在拆装作业中，只能手拿仪表板的绝缘侧边，最好戴上橡皮手套。4. 2在实际工作中，若遇到多功能电能表的集成电路板损坏,但是检修场所、检修工具不具备条件，不要轻易拆除厂家铅封，最好把电能表返回生产厂家修理。5结束语通过对多功能电能表的大力推广运用，对于精确计量电能，适应电价政策及用电现代化管理起到了极其重要的作用，电能表的功能会不断增多，性能也会更加稳定，从而保证电能计量装置的精确性，确保供电企业和用户的利益不受损失，促进电能计量技术的进一步发展！参考文献1 GGJ596-1999电子式电能表检定规程苏彦禹中国计量出版社2001年1月2 D1./T6451997多功能电能表通信规约吴其康中国电力出版社2002年1月3 D1./T448-2000电能计量装置技术管理规程陆兴远中国电力出版社2002年1月作者简介：王飞女汉族1963年10月诞生。1987年参与工作，从事试验室电能表检定工作，现任哈密市电业局电能计量中心修校表班专责工。
