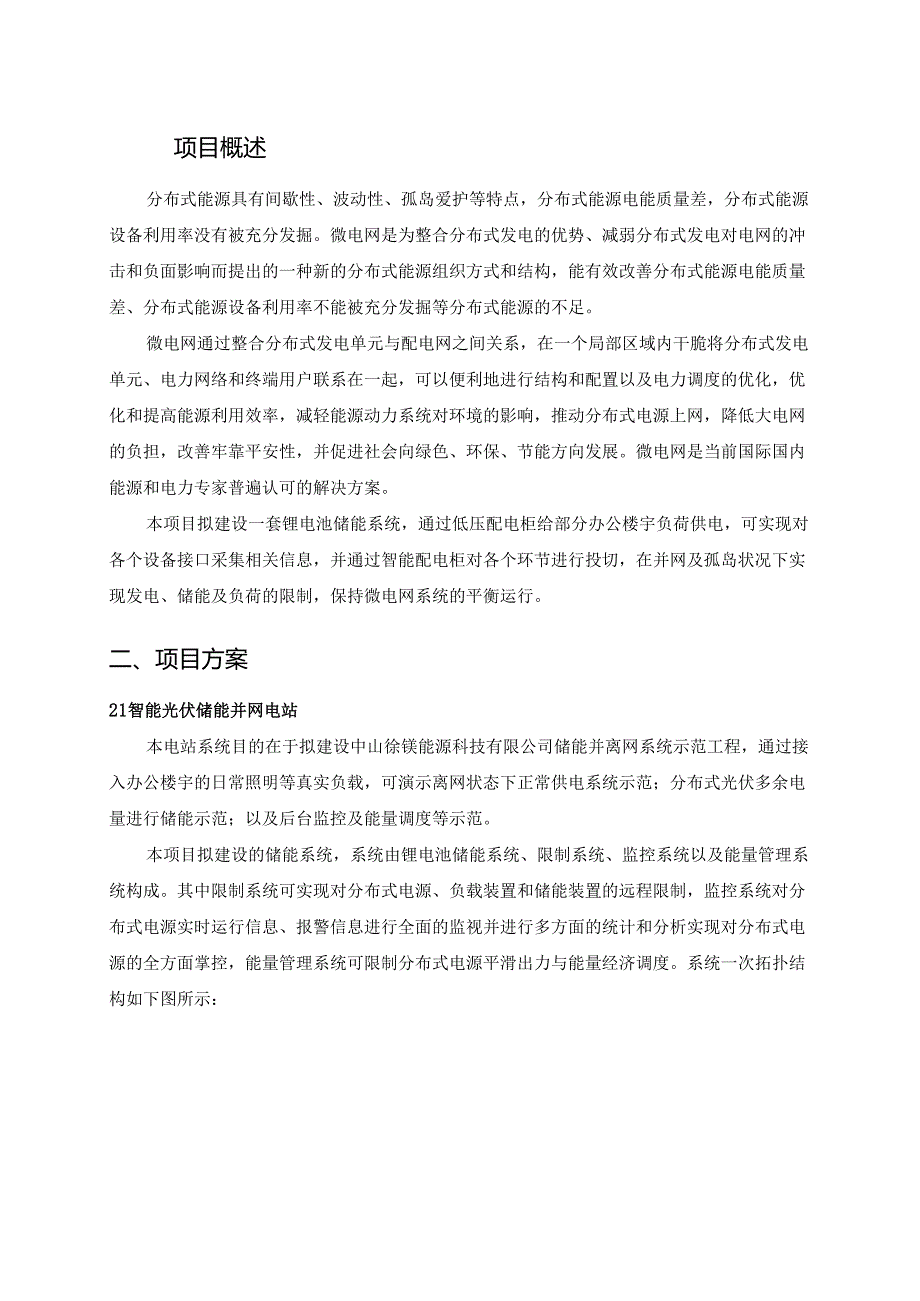

1、中山性镁能源科技有限公司储能系统项目初步设计方案2017年06月1项目概述32项目方案32. 1智能光伏储能并网电站33. 2储能系统5磷酸铁锂电池5电池管理系统（BMS）5储能变流器（PCS）63.2.4隔离变压器83.3能量管理监控系统9微电网能量管理9系统硬件结构9系统软件结构10系统应用功能11项目概述分布式能源具有间歇性、波动性、孤岛爱护等特点，分布式能源电能质量差，分布式能源设备利用率没有被充分发掘。微电网是为整合分布式发电的优势、减弱分布式发电对电网的冲击和负面影响而提出的一种新的分布式能源组织方式和结构，能有效改善分布式能源电能质量差、分布式能源设备利用率不能被充分发掘等分布式
2、能源的不足。微电网通过整合分布式发电单元与配电网之间关系，在一个局部区域内干脆将分布式发电单元、电力网络和终端用户联系在一起，可以便利地进行结构和配置以及电力调度的优化，优化和提高能源利用效率，减轻能源动力系统对环境的影响，推动分布式电源上网，降低大电网的负担，改善牢靠平安性，并促进社会向绿色、环保、节能方向发展。微电网是当前国际国内能源和电力专家普遍认可的解决方案。本项目拟建设一套锂电池储能系统，通过低压配电柜给部分办公楼宇负荷供电，可实现对各个设备接口采集相关信息，并通过智能配电柜对各个环节进行投切，在并网及孤岛状况下实现发电、储能及负荷的限制，保持微电网系统的平衡运行。二、项目方案21智
3、能光伏储能并网电站本电站系统目的在于拟建设中山徐镁能源科技有限公司储能并离网系统示范工程，通过接入办公楼宇的日常照明等真实负载，可演示离网状态下正常供电系统示范；分布式光伏多余电量进行储能示范；以及后台监控及能量调度等示范。本项目拟建设的储能系统，系统由锂电池储能系统、限制系统、监控系统以及能量管理系统构成。其中限制系统可实现对分布式电源、负载装置和储能装置的远程限制，监控系统对分布式电源实时运行信息、报警信息进行全面的监视并进行多方面的统计和分析实现对分布式电源的全方面掌控，能量管理系统可限制分布式电源平滑出力与能量经济调度。系统一次拓扑结构如下图所示：储能变流器市电电网AC400Y母线能量
4、管理及系统监控网络结构图如下图所示:能量管理系统可以依据储能状况及负载状况实现并离网切换限制，以及微电网系统几种不同运行模式的切换，可以实现分布式电源离网运行限制，并网点电气参数监控，实现系统负载远程投切限制。配置一套电池管理系统实现对储能电池的充放电状态及电池电量估计，实现分布式电源能量均衡限制及系统的经济运行。依据微电网沟通母线电压频率状况，实现负荷分类切除，保证重要负荷的优先供电保障。2.2储能系统2.2.1磷酸铁锂电池配置容量300kWho2.2.2电池管理系统（BMS）BMS是用于监测、评估及爱护电池运行状态的电子设备集合。主要功能：1）监测并传递锂离子电池、电池组及电池系统单元的运
5、行状态信息，如电池电压、电流、温度以及爱护量等；2）评估计算电池的荷电状态SOC、寿命健康状态SOH及电池累计处理能量等；3）爱护电池平安等。电池智能管理系统可对单体及整组电池进行实时监控、充放电、均衡、巡检、温度监测等，采纳诸如电压均衡限制、超温爱护等智能化技术，可以管理多组电池，检测每组中全部单体电池电压、电池组总电流、多路环境温度等，是一套功能强大、技术指标完善的电池管理系统。电池管理系统（BMS）组成：电池模组监测装置（BMU）、电池簇管理单元（BCMS）、直流监控单元（DMU）、电池堆管理单元BAMS及显示、监控上位机等组成。表电池管理系统主要参数表序号项目名称技术参数及指标1工作电
6、源1832V2单体电压采集范围05V3单体电压采集误差3mV4电流采集范围300A5电流采集误差+l%6温度采集误差rc7电压采集周期5ms8电流采集周期lms9温度采集周期5ms10均衡电流1.2A11SOC估算值5%12爱护过充、过放、超温、等爱护，且爱护定值可整定13与PCS通信方式CAN14与后台监控通信方式Ethernet15事务记录存储10000条16历史数据存储10天2.2.3储能变流器（PCS）本系统配置1台100KW储能变流器。1）产品特性先进的无通讯线电压源并联技术，支持多机无限制并联（数量、机型）；支持多源并机，可与油机干脆组网；先进的下垂限制方法，电压源并联功率均分度可
7、达99%；支持低温、无蓄电自主黑启动；支持三相100%不平衡带载运行；支持并、离网运行模式在线无缝切换；具有短路支撑和自复原功能；采纳双电源冗余供电方式，提升系统牢靠性；支持多类型负载单独或混合接入（阻性负载、感性负载、容性负载）；具备完善的故障以及操作日志记录功能，可记录故障时高辨别率的电压、电流波形；优化的硬件及软件设计，转换效率可高达98.7%0直流侧可接入光伏组件,同样支持多机电压源并联，可作为离网光伏电站低温、无蓄电状况下的黑启动电源。2）技术参数表表储能变流器主要技术参数表型号100KW沟通侧参数沟通接入方式三相三线（无变压器）额定功率100kW最大容量IlOkVA额定电网电压40
8、0V电压运行范围400+10%（可设定）最大运行电流158A输出过载实力1.1额定电网频率50HZ频率范围47-51.5（可设定）总电流波形畸变率（THD）3%（额定功率）功率因数0.9（超前）-0.9（滞后）直流侧（电池）参数额定功率100kW最大稳定运行功率IlOkW直流电压范围580V-850V最大长时运行电流185A稳压精度1%稳流精度2%爱护低电压穿越有防孤岛爱护有（支持安排性孤岛）沟通过流爱护有沟通过压爱护有沟通欠压爱护有沟通过频爱护有沟通欠频爱护仃相序错误爱护有过载爱护有直流过流爱护有直流过压爱护有直流欠压压爱护有直流极性反接爱护有内部短路爱护有过温爱护有绝缘爱护有开关状态异样爱
9、护有降额爱护有功率模块（IGBT）爱护有系统最大转换效率0.987尺寸（宽*高*深）1000mm*2200mm*800mm重量1260kg允许最高海拔5000米（3000米需降额运用）防护等级IP20噪声CAN2.02.2.4隔离变压器产品型号额定容量IlOkVA输入电压400V+10%(3P)输出电压400V+10%(3P+N)额定频率50Hz2.5%连接组别Dynll（可定制）绝缘耐热等级H级温升110C运用海拔4200m效率98.5%工作温度-35C-45C防护等级IP20冷却方式风冷结构尺寸（宽*深*高）1200mm*650mm*1976mm总重量1300kg2.3能量管理监控系统2.
10、3.1微电网能量管理微电网能量管理系统用于保障微电网的稳定和经济优化运行。其是一种计算机系统，包括供应基本支持服务的软件平台，以及供应使微电网内发电、配电、用电设备有效运行所需功能的一套应用软件，是微电网监控系统核心，担负着系统电源管理、负荷管理以及统计分析、评估等功能。微电网能量管理系统基本功能包括数据信息采集和处理、数据库管理、人机界面、设备限制等。系统限制功能包括微网运行基础限制、安排无缝切换限制、外部故障下的无缝切换限制、离网功率平衡优化限制、功率波动平滑限制等。系统应用功能包括分布式电源的运行分析与展示、微网运行效益分析、有功功率整体优化限制、无功电压整体优化限制、电能质量优化限制等
11、。2.3.2系统硬件结构微电网能量管理系统的典型实施方案如下图所示，由就地设备层、协调限制层和能量管理层组成。就地设备层为光伏发电储能电池、可中断负荷、可控负荷等设备；协调限制层由通信限制器、串口服务器、光纤交换机、协调限制器等设备构成；能量管理层由前置服务器、工作站、GPS、防火墙、打印机、显示大屏等构成。协调限制负责微网运行基础限制、安排无缝切换限制、外部故障下的无缝切换限制、离网功率平衡优化限制、功率波动平滑限制等功能；能量管理负责全局能量管理目标制定、全局优化策略运行和详细执行目标下发。数据采集通信网络采纳串口和以太网接口，通信限制器支持多种标准通信协议及定制协议，并供应RS-232、
12、RS-485串口及100/1000M以太网接口，通信限制器可将特别或非标准的通信规约转换为标准的IEC60870-5-104或Modbus规约，以便于前置服务器处理。协调管理层通信主要采纳以太网接口，距离较远的系统运用光纤以太网进行信息传输。通过防火墙隔离，协调管理系统可以接入因特网，实现数据的远程转发和共享。X1.微电网能量管理系统结构2.3.3系统软件结构能量管理系统软件体系结构由操作系统、支撑平台、应用功能共三个层次组成，应用功能又分为基本应用功能和高级管理功能两个部分，如下图所示。操作系统支持跨平台，支撑平台包含数据采集管理、数据库管理、网络通信管理、图形管理、报表管理、权限管理、报警
13、管理、计算统计等模块。基本应用功能包括SCADA处理、监控功能、统计分析功能、平安WEB数据发布等。高级管理功能包括全局能量管理目标制定等。应用功能支撑平台操作系钱能量管理系统软件层次结构图协调限制器采纳B/S结构，包括硬件限制器、功能限制软件和阅读器用户工作界面。协调限制器的软件体系结构如下图所示。协调限制器的服务器端包括支撑软件和功能软件两部分。功能软件包括微电网协调限制和设备协调限制。微电网协调限制功能包括微网运行基础限制、无缝切换限制、功率平衡优化限制、功率波动平滑限制、有功功率整体优化限制、无功电压整体优化限制、电能质量优化限制等。设备协调限制功能包括光伏发电出力限制、可控负荷调整、
