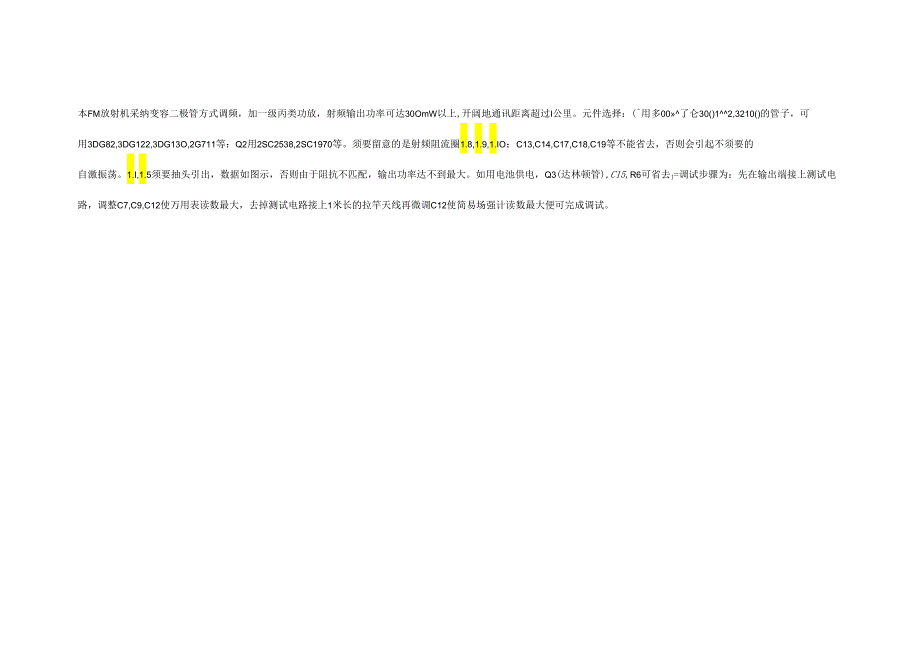

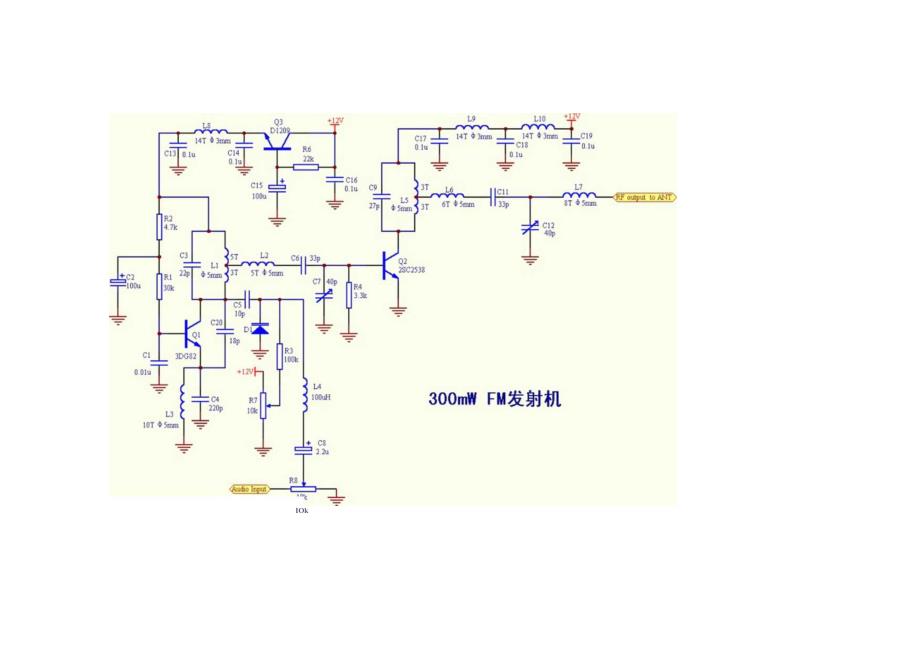

1、本FM放射机采纳变容二极管方式调频，加一级丙类功放，射频输出功率可达30OmW以上,开阔地通讯距离超过I公里。元件选择：(用多00了仑30()12,3210()的管子，可用3DG82,3DG122,3DG13O,2G711等：Q2用2SC2538,2SC1970等。须要留意的是射频阻流圈1.8,1.9,1.IO；C13,C14,C17,C18,C19等不能省去，否则会引起不须要的自激振荡。1.I,1.5须要抽头引出，数据如图示，否则由于阻抗不匹配，输出功率达不到最大。如用电池供电，Q3(达林顿管),C15,R6可省去I=调试步骤为：先在输出端接上测试电路，调整C7,C9,C12使万用表读数最大

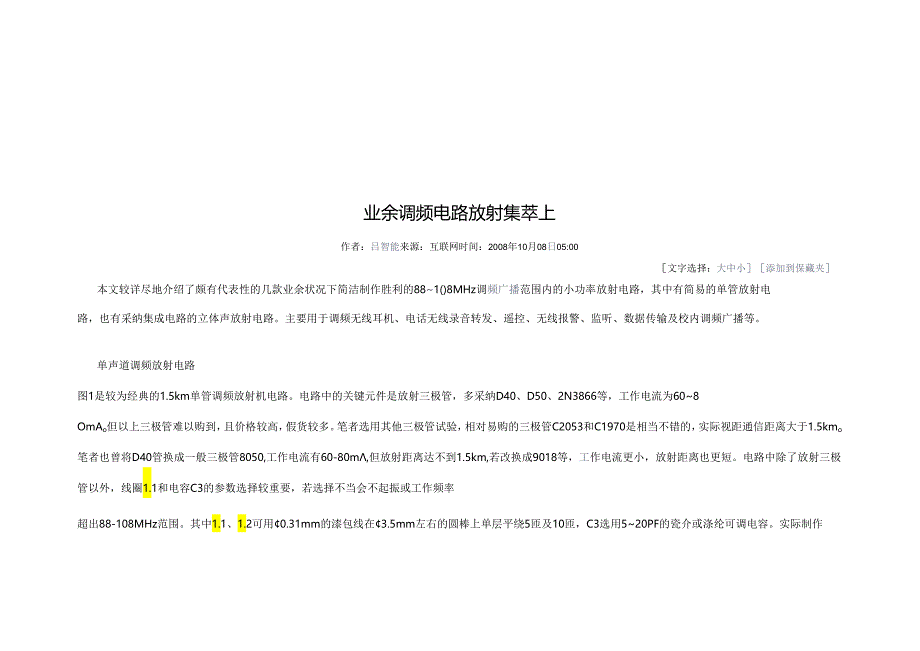

2、，去掉测试电路接上1米长的拉竿天线再微调C12使简易场强计读数最大便可完成调试。IOk业余调频电路放射集萃上作者：吕智能来源：互联网时间：2008年10月08日05:00文字选择：大中小添加到保藏夹本文较详尽地介绍了颇有代表性的几款业余状况下简洁制作胜利的881()8MHz调频广播范围内的小功率放射电路，其中有简易的单管放射电路，也有采纳集成电路的立体声放射电路。主要用于调频无线耳机、电话无线录音转发、遥控、无线报警、监听、数据传输及校内调频广播等。单声道调频放射电路图1是较为经典的1.5km单管调频放射机电路。电路中的关键元件是放射三极管，多采纳D40、D50、2N3866等，工作电流为60
3、8OmAo但以上三极管难以购到，且价格较高，假货较多。笔者选用其他三极管试验，相对易购的三极管C2053和C1970是相当不错的，实际视距通信距离大于1.5kmo笔者也曾将D40管换成一般三极管8050,工作电流有60-80m,但放射距离达不到1.5km,若改换成9018等，工作电流更小，放射距离也更短。电路中除了放射三极管以外，线圈1.1和电容C3的参数选择较重要，若选择不当会不起振或工作频率超出88-108MHz范围。其中1.1、1.2可用0.31mm的漆包线在3.5mm左右的圆棒上单层平绕5匝及10匝，C3选用520PF的瓷介或涤纶可调电容。实际制作时，电容C5可省略，1.2也可换成1O
4、-100mH的一般电感线圈。若放射距离只要几十米，那么可将电池电压选择为1.5-3V,并将D40管换成廉价的9018等，耗电会更少，也可参考电子报2000年第8期第五版简易远距离无线调频传声器一文后稍作改动。图1介绍的单管放射机具有电路简洁，输出功率大，制作简洁的特点，但是不便接高频电缆将射频信号送至室外的放射天线，一般是将0.70.9m的拉杆天线干脆连在C5上作放射的，由于多普勒效应，人在天线旁边移动时，频漂现象很严峻，使原来收音正常的接收机声音失真或无声。若将本放射机作无线话筒运用，手捏天线时，频漂有多严峻就可想而知了。图2为2km调频放射机电路。本电路分为振荡、倍频、功率放大三级。电路中
5、VI、C2C6、R2、R3及1.I组成电容三点式振荡器，其振荡频率主要由C3、C4和1.l的参数确定，其振荡频率为4454MHz,该信号从1.l的中心抽头处输出，再经过C7耦合至V2放大，由C8和1.2选出4454MHZ的二倍频信号，即88108MHz,此信号由C9耦合至V3进行功率放大，V3由3只3DG12三极管并联组成，可扩大输出功率。该电路正常工作时，电流约8()1()0mA。组成V3的三只3DGl2可加上适当的散热片，以防过热。制作时1.l1.3用f0.31mm漆包线在J3.5mm圆棒上单层平绕。图3为一种好用的5Om调频型无线耳机放射部分电路。该电路分为振荡和信号放大部分。1.1、C
6、2C5、V1等组成与黑白电视机高频头本振电路类似的改进型电容三点式振荡器，频率稳定性好，长时间工作不跑频，实践证明，业余状况下，采纳该改进型的电容三点式振荡器完全能胜任。笔者用电烙铁干脆烙焊V1的集电极数秒钟后，在三极管的温度很高的状况下，用一般收音机接收仍很正常，无跑频现象。振荡器的频率主要由1.1和C2确定,通过微调1.1,可以覆盖881O8MHz范围。音频信号经R6、C11耦合至VI的基极，VI的e、b极间电容随音频电压的变更而引起振荡频率的变更，实现频率调制。该电路中1.11,3用00.3Imm漆包线在f3.5mm圆棒上单层平绕。通过调整1.1匝间间距微调振荡频率，再微调1.2、1.3
7、的匝间间距以谐振于振荡频率，获得最大输出功率。图4为晶振式放射机电路。电路中J、VDl、1.l、C3C5、Vl组成晶体振荡电路。由于石英晶体J的频率稳定性好，受温度影响也较小，所以广泛用于无绳电话及AV调制器中。VI是2936MHz晶体振荡三极管，放射极输出含有丰富的谐波成分，经V2放大后，在集电极由C7、1.2构成谐振于88-108MHz的网络选出3倍频信号（即87108MHz的信号最强），再经V3放大，1.3、C9选频后得到较志向的调频频段信号。频率调制的过程是这样的，音频电压的变更引起VDI极间电容的变更，由于VDl与晶体J串联，晶体的振荡频率也发生微小的变更，经三倍频后，频偏是2936
8、MHz晶体频偏的3倍。实际应用时，为获得合适的调制度，可选择调制频偏较大的石英晶体或陶瓷振子，也可以采纳电路稍困难的612倍频电路。若输入的音频信号较弱，可加上一级电压放大电路。80100m/-三二t1用专用三极管制作调频放射电路WANT电子制作天地-http：加VvVW上图是从某电子杂志上介绍个用般三极管3DA87C来制作的远距离调频放射电路，该电路也是般的三点式振荡电路，文章中说明该远距离放射电路采纳大电流放射，在开阔地带可达IKM,笔者购来元件动手按原理图组装试验，元件按文章中的要求，三极管要选用带蓝色点标记的放大倍数要大于80倍，但是在试验中发觉它的频率不是落在88-108MHZ正常的
9、调频波段之内，而是无论怎样调整电容和电感，均低于88MHZ的大约是七十几MHZ的频率点上，笔者是TESUN收音机的带曳视伴音接收功能的收直机本能正常接收，后来查阅资料发觉是该三极管的仃截止频率参数值不够，使其振荡频率提不上去。为了使放射距离提高而又能使其频率落到正常调频收音机的接收范围之内，只好找寻别的高频三极管，很多电子报刊常介绍用D40,C1971,C1972作为高频振荡或功率放大电路，以其大功率的输出来加大放射距离，但是这类高频三极管市面上很难买得到，而且即使买到，大多是些假货，无法运用。后来找到用C3355,此三极管的截止频率为几千MHZ,其功率为600MW,用于调频波段已足够，然后将
10、电路作一些改进，可以很便利的制作出远距离调频放射电路。元件选取：电容C2,C3,C4均为高频瓷介电容，Ct为5/25P的高频半可调电容，也可以在调试完后用数字万用表测试后换为同值的高频瓷介电容,1.为直径为0.9的漆包线8mm的圆管上绕6匝脱胎而成,然后拉开约2CM,中间抽头,放射天线采纳电视机天线或用同长度的导线代替.实际调试到最佳的放射功率其最远距离不低于500米.简易双管调频放射电路阅读223发布时间2008-06-05这款采纳两只三极管的调频放射电路工作电压为9V,工作电流26mA,元件参数见图中标注，三极管BGl为9018、BG2为C1959（也可以是9018,不过功率很小，假如是D
11、-40可以将射距离扩大到100o米），1.1、1.2为0.5mm的漆包线在0.5的圆棒上绕4和3圈，工作电压可以提高到12V,这样放射的距离可增加，不过频率会变更，整个电路最好用电池供电，可达到音质和稳频的最佳效果，调试时先关闭BG2的工作，调好你所需的频率，最终打开BG2电路调整功率。本电路作者是采纳BG1D40、BG2C1970效果很好，电压12V,BGl工作电压6V,距离是3000米（定向试验）。假如你要采纳DTO,请你要留意DTO的工作电压是6V!最好将本电路装在一个铁盒里，输入端加一个衰落减网络。祝你胜利!最简洁的调频话筒IijIHj:2007-08-06来源:无限电子制作网作者：点
12、击：4032字体大小:【大中小】最简洁的调频话筒电路如图,太简洁了。电路用了极少的元件,只有4只,就组成了一只微型无线调频话筒,工作频率较稳定,放射距离大于1米,5V供电时,电流小于0.5mA,这样节能的话筒还少见,3V供电时距离可达30米。这套电路是无限电子制作网站长在就读上饶师范时组装运用过的,能在走廊这头通向另一头,足足有20米远实现我们一群爱好者的调频梦,现在我很是怀念那段实践的日子,特奉献给大家oBG与1.及三极管结电容组成高频振荡电路三极管的结电容约有23?要使频率落在FM范围内,线圈应在直径5mm芯一绕7圈,电容话筒受话时的振动调制着高频信号产生频偏,实现调频。其放射距离与放射管
13、工作电流大小有关,电阻不能先得太大也不能太小,在300500欧之间,功率不足1毫瓦。选择BG时,管子的仃必需大于300MHZ,如用2SC3357高频管,则频率更为稳定,距离也会更远些。电感1.分作两个线圈来绕制,但绕向必需相同,1.l用直径0.5mm漆包线在直径5mm骨架上绕4匝,1.2绕3匝。天线可用IOCm长的软导线,运用时手摸天线会影响频率为变更。在固定地点用时则特别稳定。爱好者按图制作时请肯定选好三极管,因为每只三极管的be结的结电容都不一样,按图做好的无线话筒放射频率会在一个大的频率范围内,要随时调动线圈的间距,或在be结并上5-15P的小电容来调试,效果更好,更易调好。假如你的参数
14、选得好,这个话筒一装好就可以正常工作。本电路可装入小瓶盖内,还可以装在笔套内,电池用A13号电池或更小号的,但留意用小容量电池时加一开关。试验四变容二极管调频振荡器调制特性的探讨一、试验目的变容二极管调频振荡器是高频、超高频段广泛应用的一种正弦波调频电路，其优点是调频频偏大，能在较宽的波段获得较好的线性调频特性.本试验目的：1 .了解变容二极管调频器电路的构成，加深对干脆调频原理的理解.2 .熟识调频器调制特性及其测量方法.3 .视察寄生调幅现象，了解其产生的缘由与消退方法.二、预习内容1 .复习角度调制的原理和变容二极管调频电路有关的课程内容.2 .阅读调制度测量的仪器介绍，初步了解调频频偏
15、测量原理及测量方法.3 .画出试验电路中调频振荡器部分的高频等效电路，计算该振荡器的反馈系数Fo为使变容管直流偏压Vd=YV,电位器曲的可调端与地之间的电阻应为多少？4 .忽视晶体管QI的输出、输入阻抗对振荡回路的影响，设开关Kl置于“大”的位置，变容管节电容Cf60pF,计算振荡频率为多少.5 .拟定试验记录表格，注明相应的试验条件.三、试验设备与测量仪器1 .变容二极管调频振荡器试验板一块2 .音频信号发生器一台3 .调制度测量仪（或频偏仪）一台4 .数字式频率计一台5 .晶体管亳店员一台6 .双踪示波器一台7 .直流稳压电源一台8,数字万用表一台四、试验原理变容二极管调频振荡试验电路由调频振荡器，隔离放大器和射极输出器三级组成，如图1所示，调频振荡器由晶体管Q“变容二极管Cm,振荡线圈1.和其它电容、电阻元件构成西勒振荡电路，电位器曲用来调整二极管偏置电压Ed,即变更变容管的结电容以达到变更调频器振荡频率的目的，微调问路途圈1“的磁芯也可在肯定范围内变更振荡频率，音频调制电压VG由IN端口输入，己调频信号由OUT端口输出，测试孔Ed用以监测变容管反向偏置电压的变更,F用作数字式频率计的监视孔，图1变容二极管调频实验电路它与OUT端口通过电阻Rl相连，以减弱测
