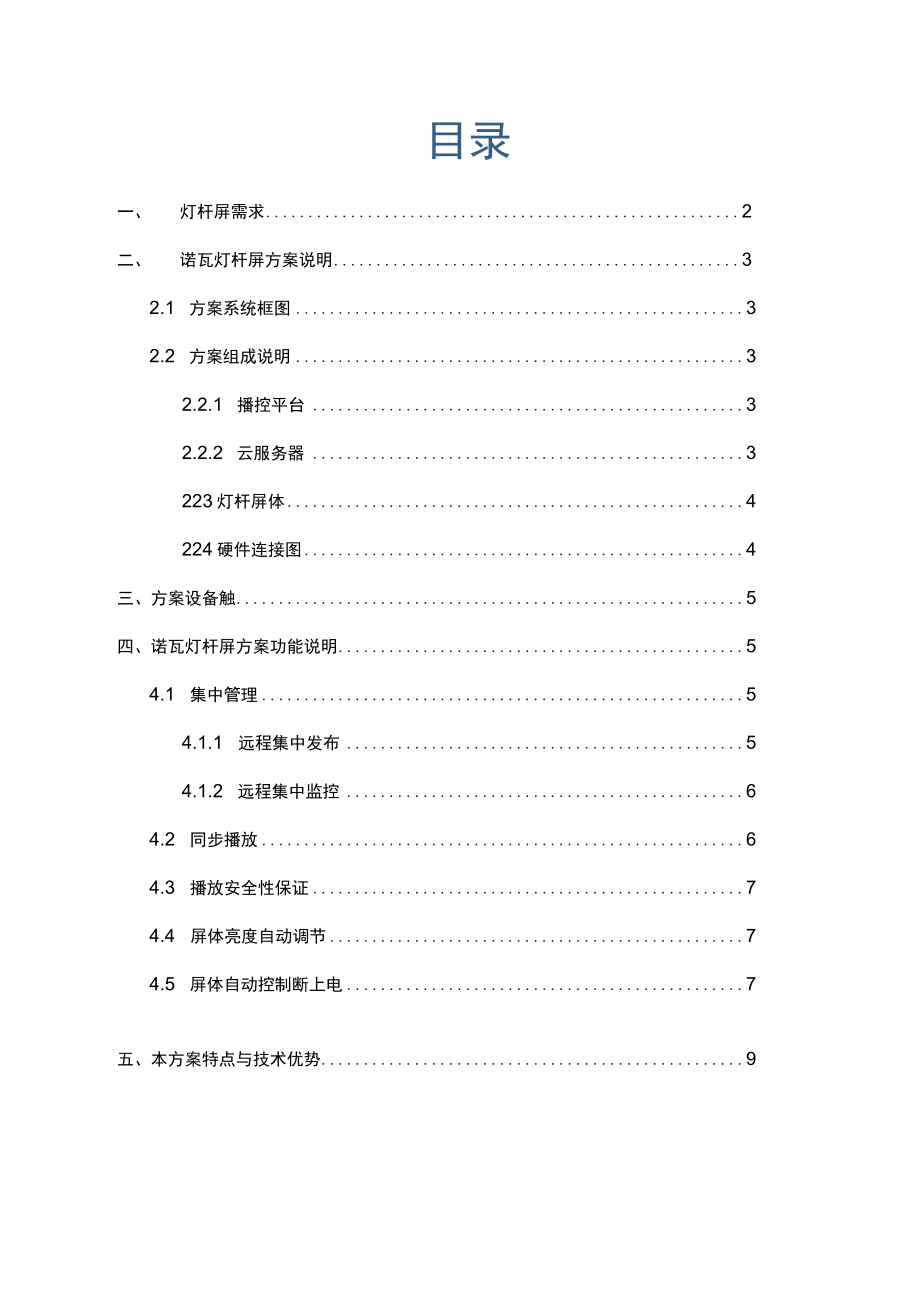

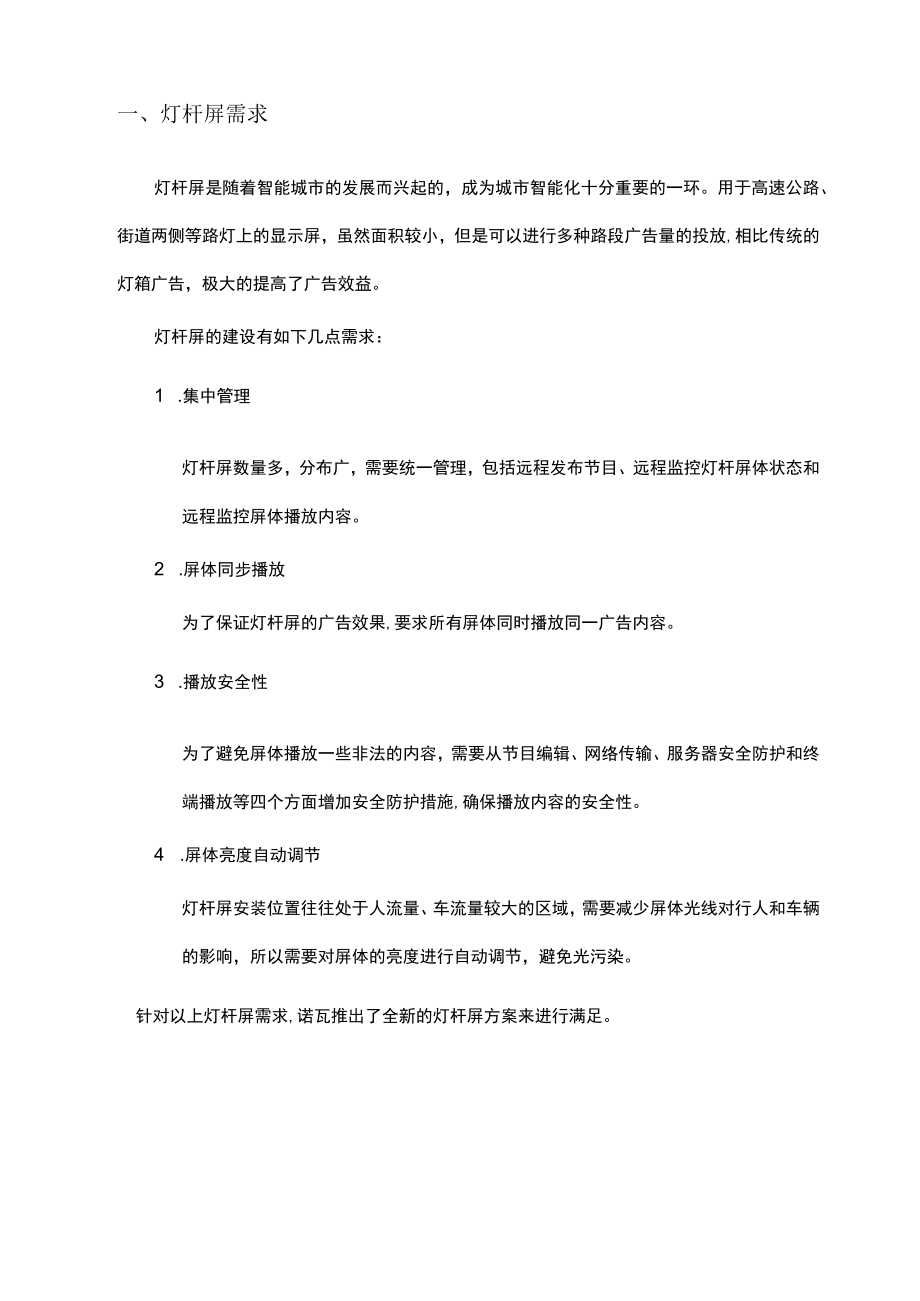

1、诺瓦灯杆屏方案目录一、 灯杆屏需求2二、 诺瓦灯杆屏方案说明32.1 方案系统框图32.2 方案组成说明32.2.1 播控平台32.2.2 云服务器3223灯杆屏体4224硬件连接图4三、方案设备触5四、诺瓦灯杆屏方案功能说明54.1 集中管理54.1.1 远程集中发布54.1.2 远程集中监控64.2 同步播放64.3 播放安全性保证74.4 屏体亮度自动调节74.5 屏体自动控制断上电7五、本方案特点与技术优势9一、灯杆屏需求灯杆屏是随着智能城市的发展而兴起的，成为城市智能化十分重要的一环。用于高速公路、街道两侧等路灯上的显示屏，虽然面积较小，但是可以进行多种路段广告量的投放,相比传统的灯
2、箱广告，极大的提高了广告效益。灯杆屏的建设有如下几点需求：1 .集中管理灯杆屏数量多，分布广，需要统一管理，包括远程发布节目、远程监控灯杆屏体状态和远程监控屏体播放内容。2 .屏体同步播放为了保证灯杆屏的广告效果,要求所有屏体同时播放同一广告内容。3 .播放安全性为了避免屏体播放一些非法的内容，需要从节目编辑、网络传输、服务器安全防护和终端播放等四个方面增加安全防护措施,确保播放内容的安全性。4 .屏体亮度自动调节灯杆屏安装位置往往处于人流量、车流量较大的区域，需要减少屏体光线对行人和车辆的影响，所以需要对屏体的亮度进行自动调节，避免光污染。针对以上灯杆屏需求,诺瓦推出了全新的灯杆屏方案来进行
3、满足。二、诺瓦灯杆屏方案说明诺瓦灯杆屏方案主要由三个部分组成:播控平台、云服务器、灯杆屏体2.1方案系统框图播控平台云发布服务街道1街道2云服务器街道32.2方案组成说明2.2.1播控平台播控平台采用B/S架构，无需安装软件，可跨平台通过浏览器访问，支持Windows.MACoX、iOS、AndrOid等可联网设备。通过播控平台可以实现接收节目、播放节目、状态上报、自动对时、网络代理等自主化功能。2.2.2云服务器本方案采用诺瓦云服务器，用户无需建立服务器，可直接使用访问注册使用。诺瓦云服务器负责所有灯杆屏的接入注册和运行管理，有严格的权限认证,所有的灯杆屏都必须注册到云服务器后才能够进行集中
4、管理。云服务器记录屏体的工作状态，通过互联网对灯杆屏的播放内容和多媒体播放器播放状态进行统一化管理,大大提高管理效率和播放安全。2.2.3灯杆屏体灯杆屏体搭配诺瓦多媒体播放器进行联网和内容播放。多媒体播放器支持有线、WiFi、4G等联网方式,可获取屏体状态信息将其上传到云服务器，并实现播放方案下载、播放和状态汇报等业务功能。2.2.4硬件连接图一个灯杆屏搭配一个多媒体播放器,多媒体播放器自带WiFi和路由功能，且播放器之间可以进行AP桥接。若灯杆屏之间的距离较近，相邻的灯杆屏通过AP桥接后，连接到一台4G路由器来联网，最大限度的节省了成本，且方便系统的维护。若灯杆屏之间距离较远，超过了WiFi
5、的通讯距离，就需要每个灯杆屏采用4G或有线等其他通讯方式。三、方案设备选型设备选型要根据项目的实际情况来决定:产品型号单位数量备注诺瓦Taurus多媒体播放器Tl台每一个灯杆屏配一台4G路由器PR800台智能头NSC080个监控卡（选配）MON300套选配多功能（选配）MFN300套选配云服务播放器许可证每一个灯杆屏配一个许可证四、诺瓦灯杆屏方案功能说明4.1 集中管理4.1.1 远程集中发布X可以无限制地进行广告播放。可以同时放置多个广告内容。X可以显示动态的视频广告。上一键集体发送、简单快捷。1可以对播放媒体进行编辑，审核，发布，包含媒体管理、清单管理、排期管理、播放器管理、权限管理、系统
6、管理等。4.1. 2远程集中监控(1)屏体监控信息用户可以监控屏体的网络状态、温度、接收卡电压、监控卡的排线、湿度、风扇转速，以及模组的电压。同时可以设置温度告警阈值，对屏体亮度进彳翔节。(2)显示屏画面监控用户可自行安装摄像头，对显示屏进行实时画面监控。可以查看历史画面监控图片数量和图片占用空间。可以开启或者关闭，提供清理设置，设置清楚缓存照片的周期。(3)巡检报告系统可以自动发送1.ED显示屏的巡检报告，用户可以第一时间准确的拿到1.ED显示屏的健康报告。4.2同步播放灯杆屏的同步播放是一项非常重要的指标，本方案采用先进的同步播放技术及调度技术，以时间为基准，每个媒体播放时自动校准，自动同
7、步，保证所有的屏同步显示、同步切换，增强视觉震撼力，扩大灯杆屏广告效应。本方案中含NTP同步技术与射频同步技术两种方式，用户在具体的项目实施时候,具体的环境下可以自由选择。1.1 3播放安全性保证为了保证播放的安全性，本方案采用了以下安全措施： 灯杆屏的认证安全 Web安全 业务数据安全 媒体存储安全 节目下发安全：数字指纹 网络传输安全 终端安全：终端授权 媒体校验播放 主机登陆授权4.4 屏体亮度自动调节灯杆屏大多分布在大街、社区等人流量集中的位置,工作时间较长。如果亮度较高，夜晚会产生严重的光污染，亮度过低则会导致观众无法看清播放内容，智能亮度调节就是利用智能光探头，实时检测环境亮度，根
8、据检测结果将显示亮度自动调节到最佳状态，既能展示最好的显示效果，又不至于产生光污染。智能光探头外观小巧，通体黑色，可以灵活安装在显示屏的任何位置（注：光探头需要与显示屏的方向一致），和显示屏融为一体,不会影响箱体设计。4.5 屏体自动控制断上电为实现显示屏电源的自动控制，和声音的远程调节,选用Nova的MFN300多功能卡，此卡具有如下功能：1 .网线接口与接收卡连接、通信；2 .串口（RS232）与电脑连接、通信;3 .8路触点通断输出控制；4 .可接光探测头；5 .温度、湿度检测；6 .集成有音频输出；F600AMFN300五、本方案特点与技术优势5.1 多重备份，高稳定性的灯杆屏灯杆屏的
9、千兆网络冗余备份的功能，当其中一条网线断掉时，只要电路正常，屏体仍然可以正常工作，在一些高稳定性场合，具备不可替代的优势。5.2 灯杆屏集群平台简单易用，无平台限制采用B/S架构，可跨平台操作支持Windows/1.inux/iOS/Android等可联网设备，只需要通过浏览器即可制作节目并完成发布，节目通过互联网传输到各个显示屏进行下载后本地播放。四步就可以完成初次的节目发布，其便捷的列表制作和可视化的节目排期设置，使用户制作节目时一拖一拉即可完成基本的节目制作。5.3 多重安全措施，稳定可靠531灯杆屏的认证安全使用成熟的OaUth认证机制来确保认证服务的健壮性,灵活的认证方式适用各种使用
10、场景。5.3.2WEB安全Sener4Web端客户端分离机制，对数据做初步的校验、判断，信任并使用集群平台WEB客户端的客户能够确保发送到Service的是安全、有效的数据为确保最终发送到SerVer的数据是安全的,集群平台Server中对各方面的安全做了统一的过滤及记录，触发安全机制的访问均记录至安全报告中。系统通过分析安全报告预警安全问题，提前规避安全攻击。5.3.4媒体存储安全灯杆屏的播放媒体存储均使用高可用（HA）的集群虚拟化云存储方案储存客户媒体,确保媒体存储、下载服务99.999%的高可用度且存储空间平滑扩展。并使鉴权下载方式确保媒体在正常的授权中方可使用。535节目下发安全：数字
11、指纹VNNQKf5目下发VNNOX节目播放给访戊Vnnox-Server下发的播放端的节目数据中均加入数字指纹,终端播放器在指纹验证无误后运行节目指令,避免节目被篡改，冒用等5.3.6网络传输安全使用成熟的HTTPS确保网络传输中的数据处于加密状态,避免被网络抓包或篡改网络数据影响网络安全。ADES加密服务、防网络DDOS攻击WFA防火墙云发布服务网络流量攻击ACS防劫持、篡改、监听、HTTPS力口密通道-J5W5tAwNNOX二VNNOX采用授权接入方式,确保非法的播放器无法连入至VNNOX系统。并且可在授权方更的情况下，未更新授权的播放器被禁止访问。5.3.8 媒体校验播放通过数字签名确保节目完整的情况下，VNNOX通过校验媒体标识正确后才发送至Player进行调度播放，避免节目媒体被非法串改。5.3.9 主机登录所有云主机登录都采用秘钥+密码验证方式,并只允许指定ip段访问。这种方式在IT界的安全级别都是很高的。云主机还有自己的权限设置，分为普通用户和管理员用户，从而大大增强系统的安全性。
