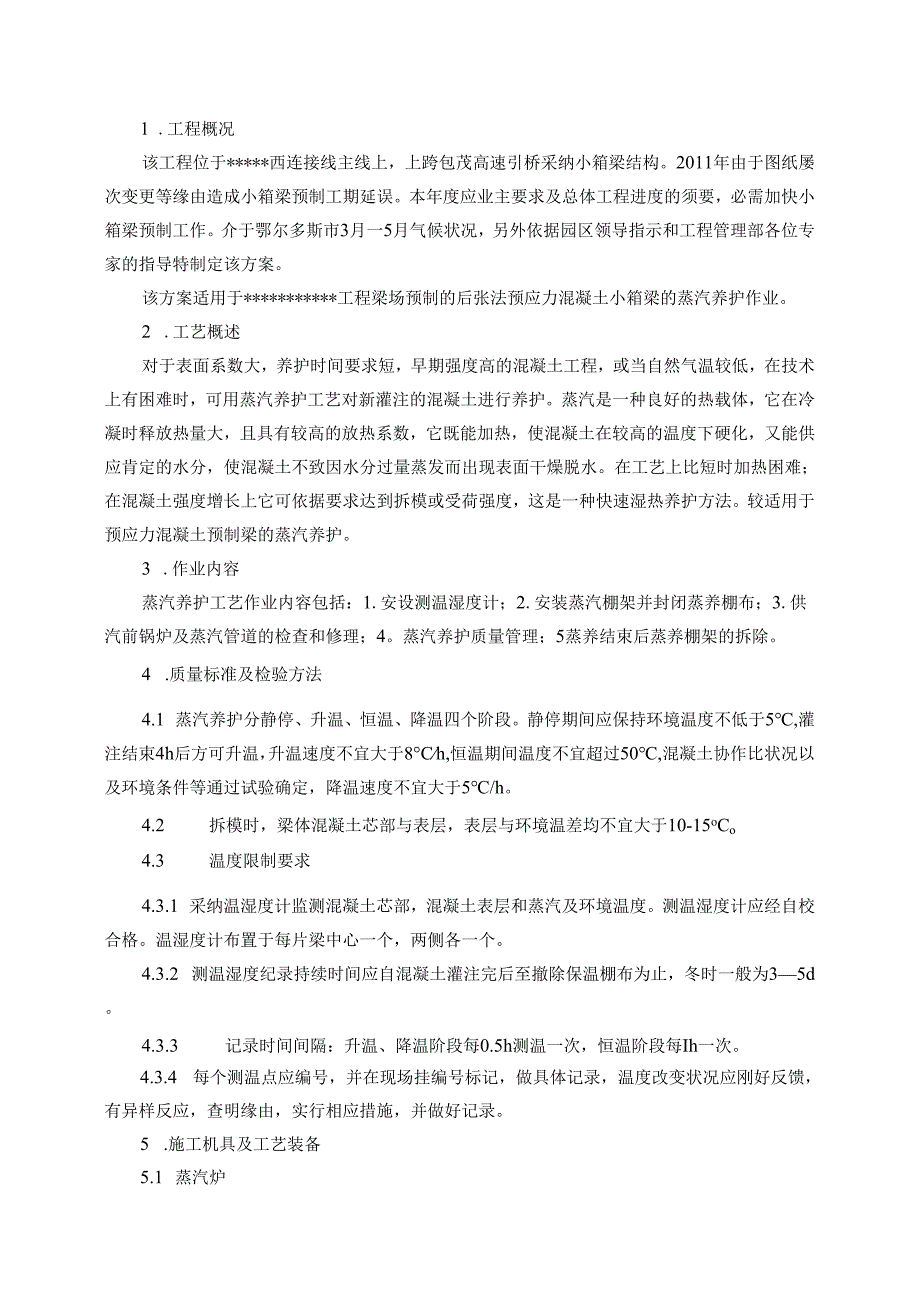

1、1 .工程概况该工程位于*西连接线主线上，上跨包茂高速引桥采纳小箱梁结构。2011年由于图纸屡次变更等缘由造成小箱梁预制工期延误。本年度应业主要求及总体工程进度的须要，必需加快小箱梁预制工作。介于鄂尔多斯市3月一5月气候状况，另外依据园区领导指示和工程管理部各位专家的指导特制定该方案。该方案适用于*工程梁场预制的后张法预应力混凝土小箱梁的蒸汽养护作业。2 .工艺概述对于表面系数大，养护时间要求短，早期强度高的混凝土工程，或当自然气温较低，在技术上有困难时，可用蒸汽养护工艺对新灌注的混凝土进行养护。蒸汽是一种良好的热载体，它在冷凝时释放热量大，且具有较高的放热系数，它既能加热，使混凝土在较高的温
2、度下硬化，又能供应肯定的水分，使混凝土不致因水分过量蒸发而出现表面干燥脱水。在工艺上比短时加热困难；在混凝土强度增长上它可依据要求达到拆模或受荷强度，这是一种快速湿热养护方法。较适用于预应力混凝土预制梁的蒸汽养护。3 .作业内容蒸汽养护工艺作业内容包括：1.安设测温湿度计；2.安装蒸汽棚架并封闭蒸养棚布；3.供汽前锅炉及蒸汽管道的检查和修理；4。蒸汽养护质量管理；5蒸养结束后蒸养棚架的拆除。4 .质量标准及检验方法4.1 蒸汽养护分静停、升温、恒温、降温四个阶段。静停期间应保持环境温度不低于5,灌注结束4h后方可升温，升温速度不宜大于8Ch,恒温期间温度不宜超过50,混凝土协作比状况以及环境条
3、件等通过试验确定，降温速度不宜大于5/h。4.2 拆模时，梁体混凝土芯部与表层，表层与环境温差均不宜大于10-15oCo4.3 温度限制要求4.3.1 采纳温湿度计监测混凝土芯部，混凝土表层和蒸汽及环境温度。测温湿度计应经自校合格。温湿度计布置于每片梁中心一个，两侧各一个。4.3.2 测温湿度纪录持续时间应自混凝土灌注完后至撤除保温棚布为止，冬时一般为35d。4.3.3 记录时间间隔：升温、降温阶段每0.5h测温一次，恒温阶段每Ih一次。4.3.4 每个测温点应编号，并在现场挂编号标记，做具体记录，温度改变状况应刚好反馈，有异样反应，查明缘由，实行相应措施，并做好记录。5 .施工机具及工艺装备

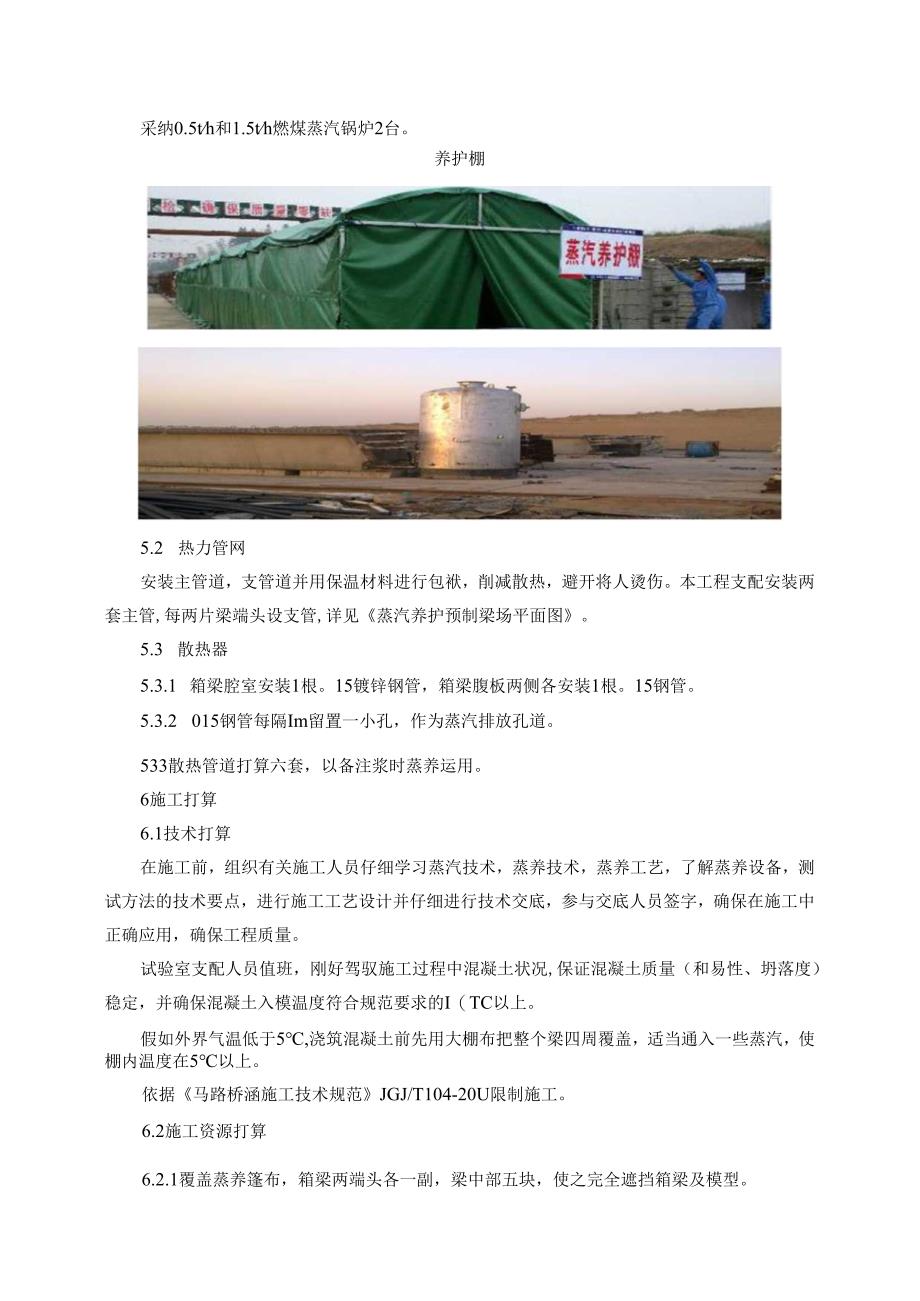

4、5.1 蒸汽炉采纳0.5th和1.5th燃煤蒸汽锅炉2台。养护棚5.2 热力管网安装主管道，支管道并用保温材料进行包袱，削减散热，避开将人烫伤。本工程支配安装两套主管,每两片梁端头设支管,详见蒸汽养护预制梁场平面图。5.3 散热器5.3.1 箱梁腔室安装1根。15镀锌钢管，箱梁腹板两侧各安装1根。15钢管。5.3.2 015钢管每隔Im留置一小孔，作为蒸汽排放孔道。533散热管道打算六套，以备注浆时蒸养运用。6施工打算6.1技术打算在施工前，组织有关施工人员仔细学习蒸汽技术，蒸养技术，蒸养工艺，了解蒸养设备，测试方法的技术要点，进行施工工艺设计并仔细进行技术交底，参与交底人员签字，确保在施工中

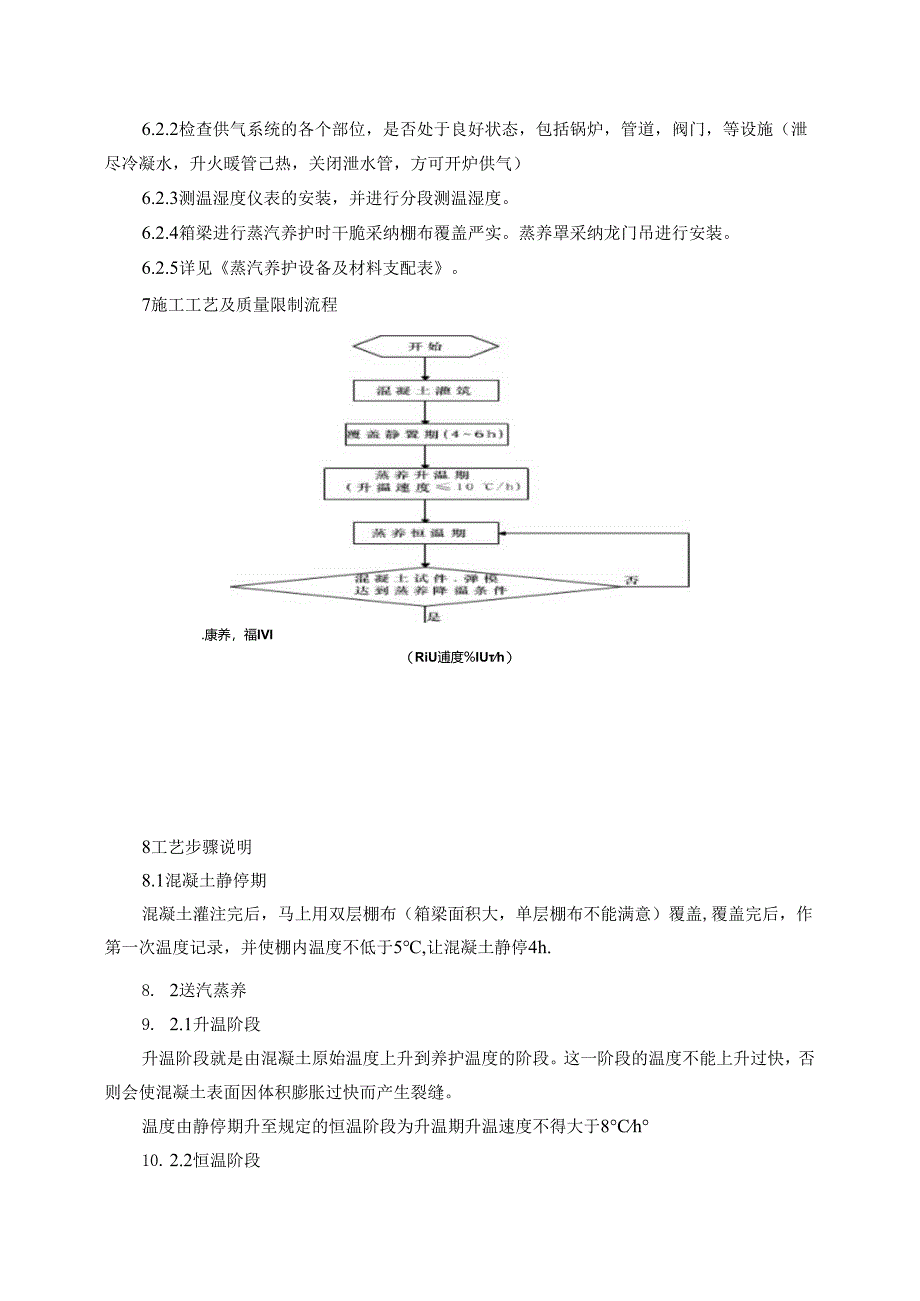

5、正确应用，确保工程质量。试验室支配人员值班，刚好驾驭施工过程中混凝土状况,保证混凝土质量（和易性、坍落度）稳定，并确保混凝土入模温度符合规范要求的I（TC以上。假如外界气温低于5,浇筑混凝土前先用大棚布把整个梁四周覆盖，适当通入一些蒸汽，使棚内温度在5以上。依据马路桥涵施工技术规范JGJ/T104-20U限制施工。6.2施工资源打算6.2.1覆盖蒸养篷布，箱梁两端头各一副，梁中部五块，使之完全遮挡箱梁及模型。6.2.2检查供气系统的各个部位，是否处于良好状态，包括锅炉，管道，阀门，等设施（泄尽冷凝水，升火暖管己热，关闭泄水管，方可开炉供气）6.2.3测温湿度仪表的安装，并进行分段测温湿度。6.
6、2.4箱梁进行蒸汽养护时干脆采纳棚布覆盖严实。蒸养罩采纳龙门吊进行安装。6.2.5详见蒸汽养护设备及材料支配表。7施工工艺及质量限制流程.康养，福IVI（RiU逋度%IUh）8工艺步骤说明8.1混凝土静停期混凝土灌注完后，马上用双层棚布（箱梁面积大，单层棚布不能满意）覆盖,覆盖完后，作第一次温度记录，并使棚内温度不低于5,让混凝土静停4h.8. 2送汽蒸养9. 2.1升温阶段升温阶段就是由混凝土原始温度上升到养护温度的阶段。这一阶段的温度不能上升过快，否则会使混凝土表面因体积膨胀过快而产生裂缝。温度由静停期升至规定的恒温阶段为升温期升温速度不得大于8Ch10. 2.2恒温阶段恒温阶段是混凝土强
7、度增长最快的阶段。这一阶段的恒温时间一般为8-10h（如气温太低，可适当延长恒温时间，具体依据强度试验确定）。恒温加热阶段应保持90%95%的相对湿度。梁体表面温度不宜超过45C,梁体芯部混凝土温度不宜超过50o按预定恒温时间，取出随梁养护的混凝土检查试件，经试验混凝土达到工艺设计要求的脱模或张拉强度、弹模后，停止供气降温，进入降温阶段。如检查试件达不到工艺设计要求的脱模或放张强度、弹模，则接着延长恒温时间，直到混凝土达到脱模或放张强度、弹模后方能降温。这一阶段假如降温过快，混凝土表面会产生裂缝，因此必需严格限制降温速度不大于5Ch.11. 3拆除蒸养棚架降温至接近环境温度或梁体表面混凝土温度
8、与环境温度之差不超过15时，方可撤除保温设施和测试仪表，再拆除模板。依据资料和阅历，箱梁模板拆除可在升温阶段延长约10-14小时拆模。具体拆模时间应在蒸养初的几片梁中试验摸索。12. 4测温监控要点13. 4.1测温方法及要求14. 土灌注完后，马上进行一次测温并作好记录。静止4-6h后，以每小时不大于8进行升温，通气以后指定专人每小时测温一次，做好测温记录依据测温记录刚好绘制温度曲线图，当发觉混凝土蒸养温度，内外温差或升温速度出现异样时，马上报告，分析缘由，实行措施。15. ，降温时每0.5h测温一次，恒温每隔Ih测温一次，降温停汽后，坚持测温记录，直至记录到拆除棚布。棚内各部位的温差应尽量
9、限制一样，梁体外两端与跨中及两侧，箱梁顶面与底面之间的相对温差不宜大于100Co蒸汽养护结束后，应马上进入自然保湿养护，并按自然养护工艺办理。8 .4.2测温管理升温降温应用调整蒸汽来限制，不得用蒸汽干脆喷混凝土的方法来升温，为防止梁体混凝土升温而发生裂纹，也不得用撤出或移开养护罩的方法来降温。蒸汽养护过程中，应随时留意养护罩内温度改变的状况，如发觉温度不符合规定时，应马上调整送汽阀。9.施工平安及环境爱护9.1 严格执行各项规章制度，细心操作，确保锅炉的运行平安。9. 2仔细做好锅炉辅机及平安附件的维护保养工作及确保设备的运行平安。9. 3仔细刚好填写锅炉运行日记，字迹端正清楚，内容真实。9
10、. 4做好巡回检查制度，应明确检查内容，路途及记录项目，做好交接班制度。9. 5无关人员不得对锅炉内的设施，非当班人员不得乱动。9. 6锅炉运行中遇有下列状况之一时，应马上停炉，并通报有关部门查明缘由。9. 6.1锅炉严峻缺水；9. 6.2给水设备全部失效；9. 6.3出现严峻满水现象或汽水共腾现象；9. 6.4锅炉水位表，压力表及平安阀除按周期检查外，每班必需自检一次；9. 6.5锅炉受压元件或炉腔损坏严峻，威逼锅炉平安；9. 7水位表，压力表，平安阀除按周期检查外，每班必需自检一次。9. 8坚持交班制度。9 .9当达到撤管要求时，分别拆除两端的保温设施，撤管后马上复原盖好。10 10蒸汽管
11、道严禁碰压，确保供气设施处于良好状态。11 11严禁有袒露的主管道以及支管道漏气的现象出现，以确保无高温柔蒸汽伤人的事故发生。10.蒸汽养护制度本工程经热工计算及参考有阅历的资料确定如下：静停期间温度最好保持I(TCT5,4小时后起先升温，升温速率不宜大于8Ch,升温时间大约为5小时，升温至50恒温24h。降温速率不宜大于5Ch,最终降至1015左右。上述各项计算指标均限制在质量标准范围内。I1.同条件养护试件留置组数同条件养护试件2d龄期2组，3d龄期2组，4d龄期2组，以后依据蒸养状况适当调整。附：蒸汽养护投入劳动力表蒸汽养护投入设备及材料表蒸汽养护措施布置图单位：人工种3月15日一一5月
12、31日按阶段投入劳动力班组人数管理人员11试验工11司炉工22维修工22安装工15电工11安全员11水车司机11其他11共计每天投入15人次序号设备名称规格单位数量状况1蒸汽锅炉0.5th台1新购2蒸汽锅炉1.0th台1新购3大蓬布6.5m9m块40新购4大蓬布4m4m块16新购5无缝钢管050米140新购6保温棉60mm米140新购7镀锌钢管015米768新购8镀锌钢管025米80新购9煤吨300新购10棚、塔架钢管050米600新购11温湿度仪个32新购12温度计个32新购13冲压弯头050个14新购14截止阀（法兰）050个4新购15法兰片050个8新购16管箍015个80新购17弯头0
13、25个48新购18截止阀（法兰）025个22新购19弯头015*15个20新购20三通025个20新购21活接025个20新购22内接025个20新购23冲压弯头025个6新购24压力表、闸阀、快排适用于锅炉套2新购25止回阀（法兰）025个2新购26平安阀DN40个2新购27水位计DN40个3新购28压力表个2新购29法兰片025个4新购30补水泵2Kw个2新购31绳索捆绑蒸养棚公斤200新购32泄水阀（法兰）050个2新购333t水箱个2新购34值班房4*4*2.5平米16新购35球阀015个20新购36烟囱Dn400米20新购37钢丝绳08米100新购38花兰卡Ml6个12新购39焊接棚架钢筋022t5新购附图3、蒸汽养护预制梁场平面布置图南
