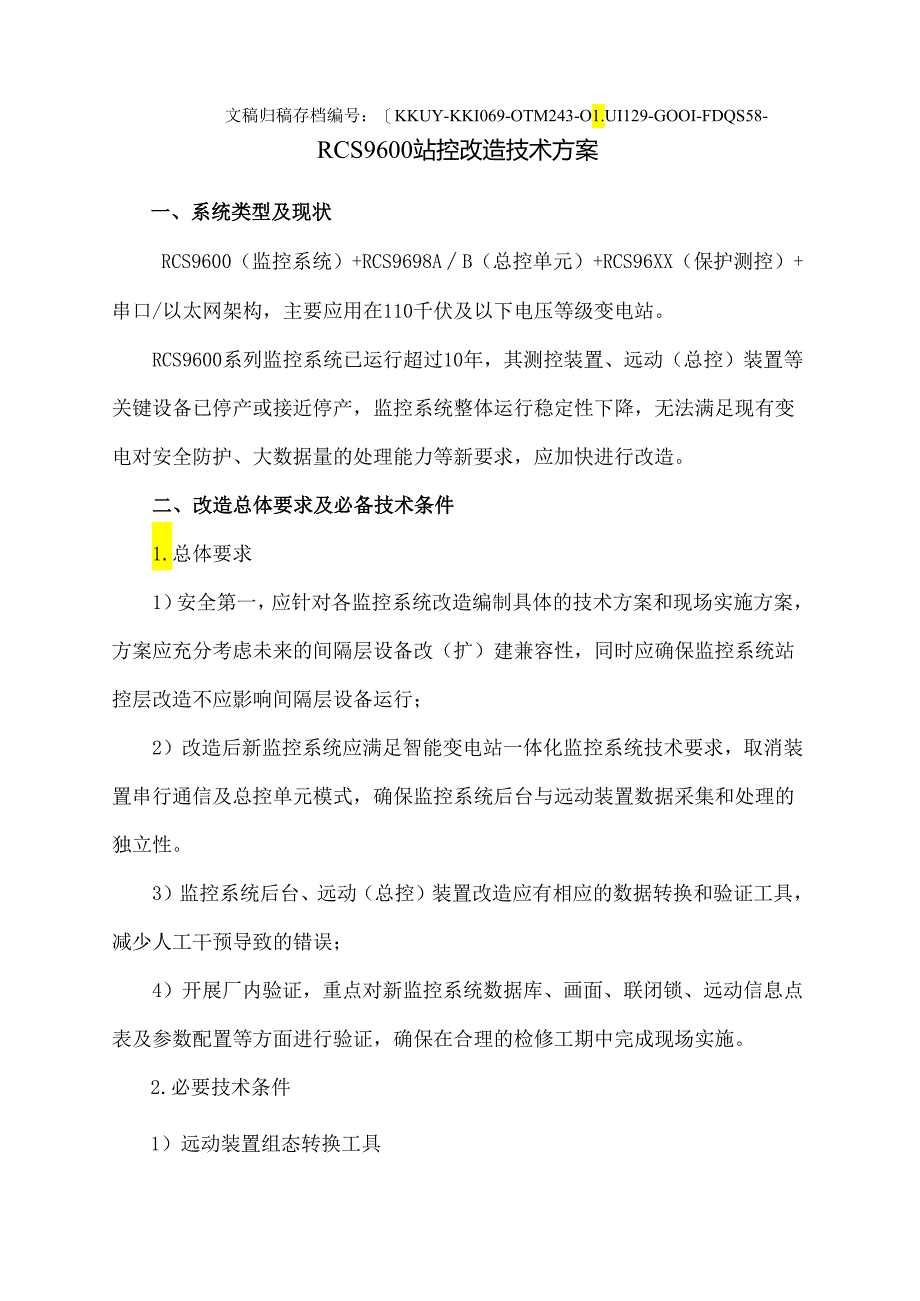

1、供电监控系造技术名。嵬HERE文稿归稿存档编号：KKUY-KKI069-OTM243-O1.UI129-GOOI-FDQS58-RCS9600站控改造技术方案一、系统类型及现状RCS9600（监控系统）+RCS9698AB（总控单元）+RCS96XX（保护测控）+串口/以太网架构，主要应用在110千伏及以下电压等级变电站。RCS9600系列监控系统已运行超过10年，其测控装置、远动（总控）装置等关键设备已停产或接近停产，监控系统整体运行稳定性下降，无法满足现有变电对安全防护、大数据量的处理能力等新要求，应加快进行改造。二、改造总体要求及必备技术条件1.总体要求1）安全第一，应针对各监控系统改造
2、编制具体的技术方案和现场实施方案，方案应充分考虑未来的间隔层设备改（扩）建兼容性，同时应确保监控系统站控层改造不应影响间隔层设备运行；2）改造后新监控系统应满足智能变电站一体化监控系统技术要求，取消装置串行通信及总控单元模式，确保监控系统后台与远动装置数据采集和处理的独立性。3）监控系统后台、远动（总控）装置改造应有相应的数据转换和验证工具，减少人工干预导致的错误；4）开展厂内验证，重点对新监控系统数据库、画面、联闭锁、远动信息点表及参数配置等方面进行验证，确保在合理的检修工期中完成现场实施。2.必要技术条件1）远动装置组态转换工具为保证远动装置信息点表的正确性，减少人为制作组态的错误率，确保

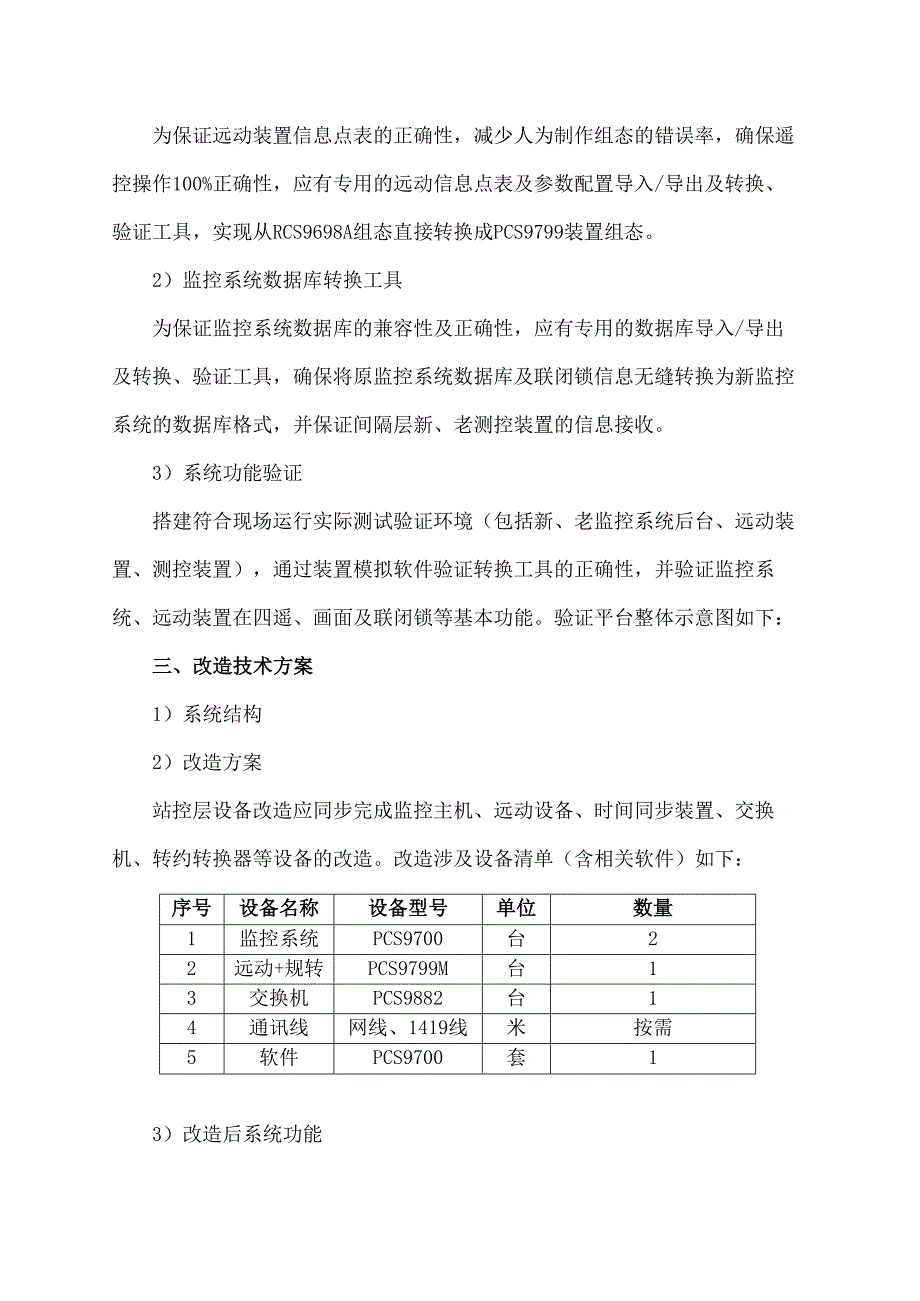

3、遥控操作100%正确性，应有专用的远动信息点表及参数配置导入/导出及转换、验证工具，实现从RCS9698A组态直接转换成PCS9799装置组态。2）监控系统数据库转换工具为保证监控系统数据库的兼容性及正确性，应有专用的数据库导入/导出及转换、验证工具，确保将原监控系统数据库及联闭锁信息无缝转换为新监控系统的数据库格式，并保证间隔层新、老测控装置的信息接收。3）系统功能验证搭建符合现场运行实际测试验证环境（包括新、老监控系统后台、远动装置、测控装置），通过装置模拟软件验证转换工具的正确性，并验证监控系统、远动装置在四遥、画面及联闭锁等基本功能。验证平台整体示意图如下：三、改造技术方案1）系统结构
4、2）改造方案站控层设备改造应同步完成监控主机、远动设备、时间同步装置、交换机、转约转换器等设备的改造。改造涉及设备清单（含相关软件）如下：序号设备名称设备型号单位数量1监控系统PCS9700台22远动+规转PCS9799M台13交换机PCS9882台14通讯线网线、1419线米按需5软件PCS9700套13）改造后系统功能PCS-9700监控软件：A.前置通信可采用103或IEC61850通信规约，在103老站改扩建时，如新增间隔层装置需采用61850通信规约，本系统可同时支持接入间隔层的103和61850装置。B.支持操作系统的跨平台，数据还原过程自动实现win和IinUX操作系统间的转换，
5、极大的提高了调试和维护的便捷性。C.支持告警直传、远程浏览、程序化操作、智能告警、数据辨识等高级功能，可满足智能电网的发展需求。PCS-9799远动+规转：A.硬件配置水平高：双核CPU主频1G,内存2G,具备大规模厂站自动化系统的数据通信管理的支撑能力。B.完备的面向对象实时数据库：数据库兼容IEC61850和IEC103数据模型。C.接入装置数量宜控制在300台以内，数据库信息点容量应控制在200000点以内，若单个装置的信息点较少，可以适当增加接入装置数量，但是应满足总的数据库容量限制要求。四、改造实施方案1）实施前准备A.现场运行远动及后台数据备份；B.厂内完成新旧远动组态的转换及校核工作；C.厂内完成新旧监控系统的转换及校核工作。2）现场实施工作A.完成现场后台及远动数据库配置工作;B.拆除RCS9698A远动装置，安全新更换PCS9799及交换机；C.接入现场智能设备；D.与当地及远方核对四遥信息。3）安全注意事项A.拆接线过程注意防触电、防止误碰运行设备；B.设备更换过程中，与远方通讯暂时中断时，需做好相关监控措施;C.485通讯线拆除后需做好线芯的绝缘包裹4）实施完毕做好后台、远动、规约转换的相关数据备份工作。附录一：现场信息清单
