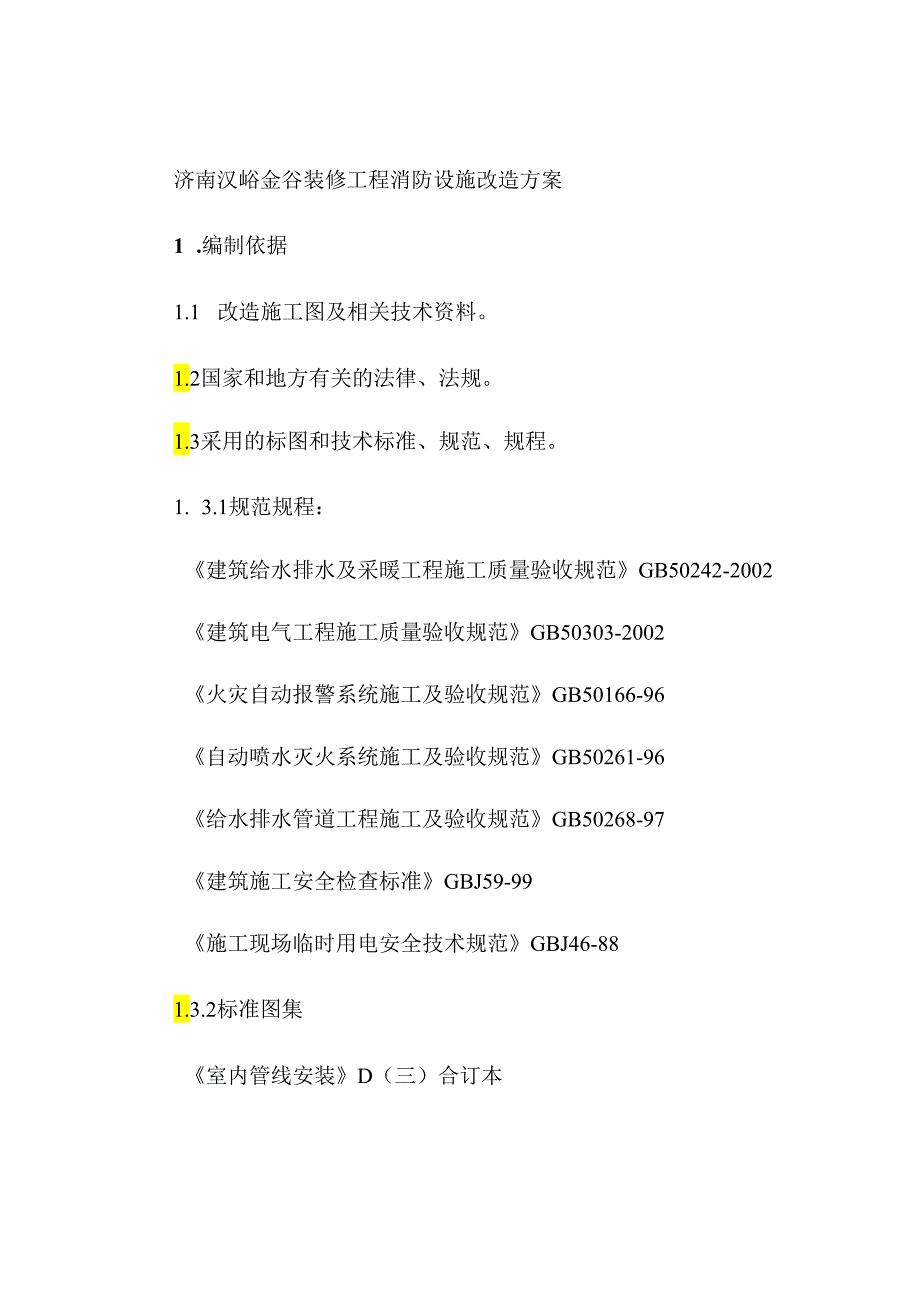

1、济南汉峪金谷装修工程消防设施改造方案1 .编制依据1.1 改造施工图及相关技术资料。1.2国家和地方有关的法律、法规。1.3采用的标图和技术标准、规范、规程。1. 3.1规范规程：建筑给水排水及采暖工程施工质量验收规范GB50242-2002建筑电气工程施工质量验收规范GB50303-2002火灾自动报警系统施工及验收规范GB50166-96自动喷水灭火系统施工及验收规范GB50261-96给水排水管道工程施工及验收规范GB50268-97建筑施工安全检查标准GBJ59-99施工现场临时用电安全技术规范GBJ46-881.3.2标准图集室内管线安装D（三）合订本火灾报警及消防控制96SX501

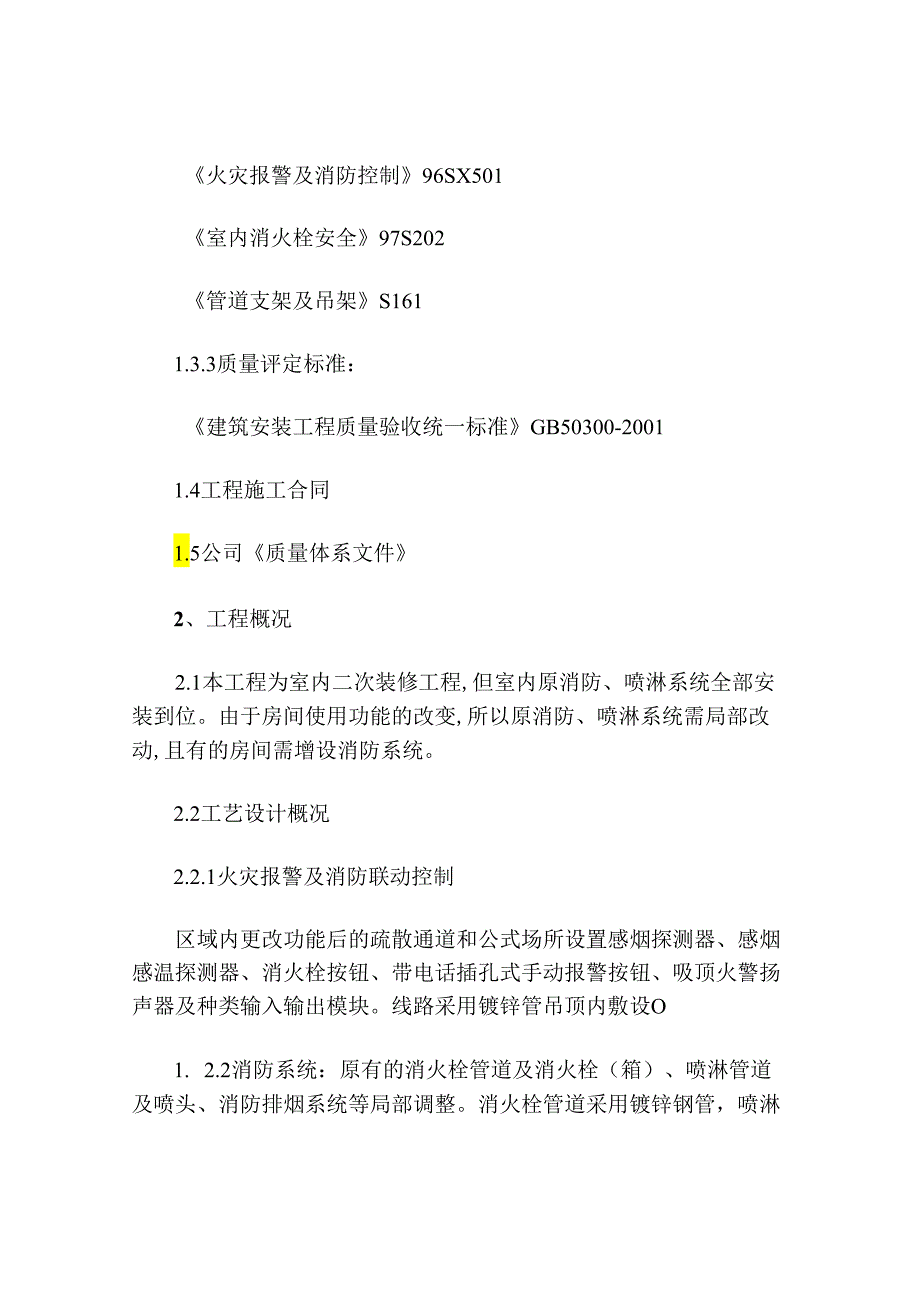

2、室内消火栓安全97S202管道支架及吊架S1611.3.3质量评定标准：建筑安装工程质量验收统一标准GB50300-20011.4工程施工合同1.5公司质量体系文件2、工程概况2.1本工程为室内二次装修工程,但室内原消防、喷淋系统全部安装到位。由于房间使用功能的改变,所以原消防、喷淋系统需局部改动,且有的房间需增设消防系统。2.2工艺设计概况2.2.1火灾报警及消防联动控制区域内更改功能后的疏散通道和公式场所设置感烟探测器、感烟感温探测器、消火栓按钮、带电话插孔式手动报警按钮、吸顶火警扬声器及种类输入输出模块。线路采用镀锌管吊顶内敷设O1. 2.2消防系统：原有的消火栓管道及消火栓（箱）、喷淋

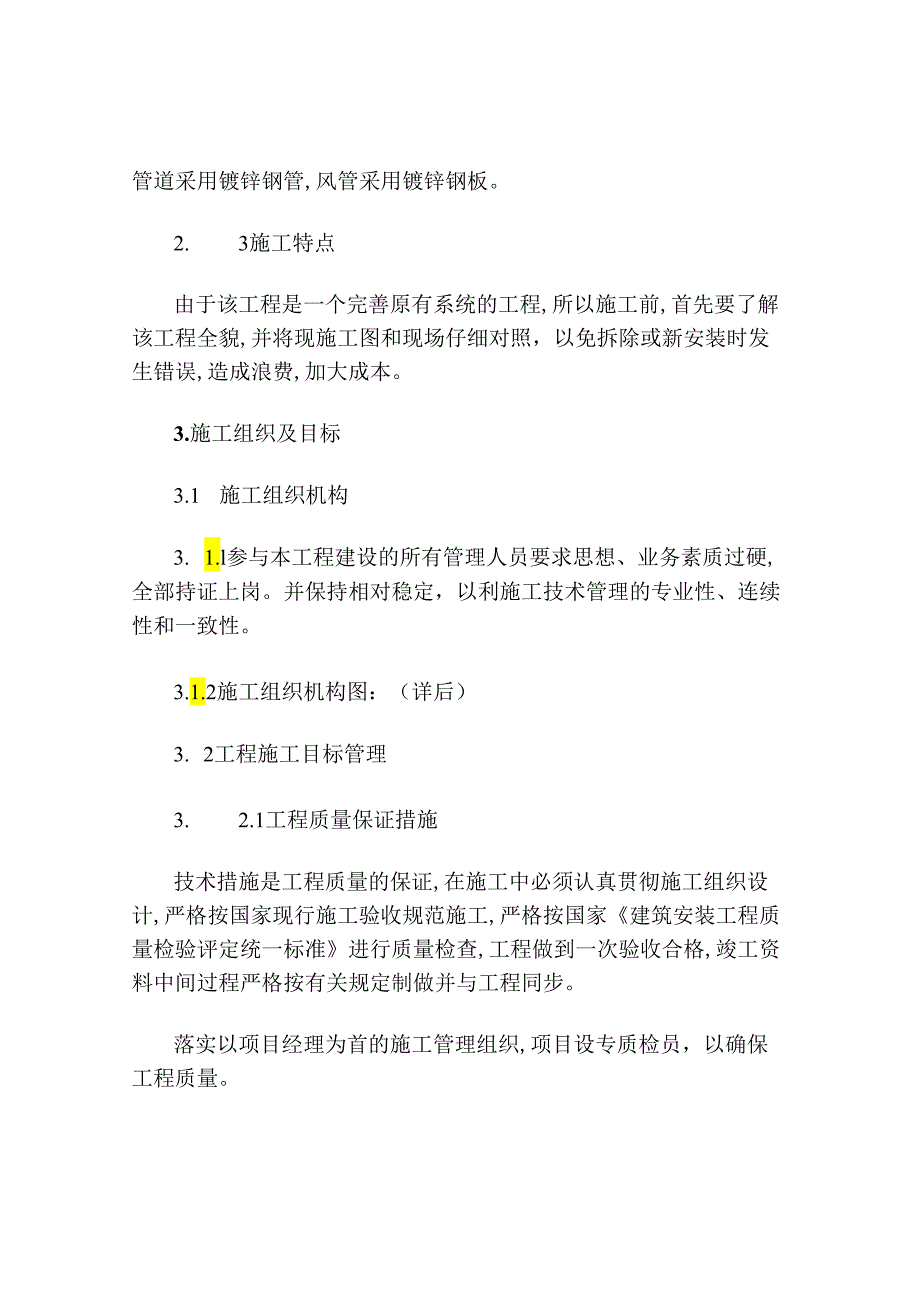

3、管道及喷头、消防排烟系统等局部调整。消火栓管道采用镀锌钢管，喷淋管道采用镀锌钢管,风管采用镀锌钢板。2. 3施工特点由于该工程是一个完善原有系统的工程,所以施工前,首先要了解该工程全貌,并将现施工图和现场仔细对照，以免拆除或新安装时发生错误,造成浪费,加大成本。3.施工组织及目标3.1 施工组织机构3. 1.l参与本工程建设的所有管理人员要求思想、业务素质过硬,全部持证上岗。并保持相对稳定，以利施工技术管理的专业性、连续性和一致性。3.1.2施工组织机构图：（详后）3. 2工程施工目标管理3. 2.1工程质量保证措施技术措施是工程质量的保证,在施工中必须认真贯彻施工组织设计,严格按国家现行施工
4、验收规范施工,严格按国家建筑安装工程质量检验评定统一标准进行质量检查,工程做到一次验收合格,竣工资料中间过程严格按有关规定制做并与工程同步。落实以项目经理为首的施工管理组织,项目设专质检员，以确保工程质量。施工前作好施工方案交底、图纸交底等工作,使现场负责人、工长、班组及质检员等明确方案、技术要求,做到正确指导、认真操作,加强监督,确保质量。3.2.2工期目标：在接到中标通知后4h内入场,主要设备、材料报价48h内报业主审批,审批完成后按照业主要求的时间完成。3.2.3安全保证措施在施工过程中必须坚贯彻执行建筑施工安全检查标准GBJ59-99坚持使用“三宝”，加强现场用电管理,杜绝死亡及重大事
5、故，轻伤率控制在3%。以内，搞好劳动保护工作。争创文明施工标准化现场。3.2.4保修服务严格执行建设工程质量管理条例中有关工程质量保修的规定,在国家规定的保修期（1年）内，随叫随到,保修期外,凡因我方施工质量造成的,接通知后8h内赶到现场,我司已配置专业回访保修人员和专用车辆,随时为业主排忧解难。4.主要施工方法4.1火灾自动报警联动工程4.1.1配管工艺施工准备一材料入场检验一线盒定位安装一管路连接一管路固定4.1.1.1该工程的电气配管为吊顶内敷设，吊顶内的钢管支/吊架采用扁钢制作,用膨胀栓固定,要求管路安装应横平坚直、排列整齐、固定牢固、固定点间距均匀。钢管连接方式采用螺纹连接,钢管间、
6、钢管与钢盒间采用专用接地卡固定跨接接地线,严禁采用熔焊跨接接地,整个管路不少于2处与接地干线连接。4.1.2火灾探测器安装4.1.2.1探测器至墙壁、梁边的水平距离不应小于05嗅探测器周围0.5m内，不应有遮拦物。4.1. 2.2探测器的底座安装应牢靠。外露式底座必须固定在预埋好的接线盒上；嵌入式底座必须用安装条辅助固定。导线剥头长度应适当，导线剥头应焊接焊片,通过焊片接于探测器底座接线端子上。焊接时不能使用带腐蚀性的助焊剂。如直接将导线剥头接于底座接线端子,导线剥头应烫锡后接线,接线应牢固。4.1.2.3探测器的“+”线应为红色线，“一”线应为兰色线,其它线色应用不同颜色区分。同一工程相同的
7、导线颜色应一致。4.1. 2.4每安装完一只底座就应立即在施工平面图上正确登记编码号,并确认与同一探测回路中的其它探测点不重号。4.1.2.5探测器在即将调试时方可安装,在安装前应妥善保管,并应采取防尘、防潮、防腐蚀措施。4.1.3手动火灾报警按扭、消火栓按扭安装手动火灾报警按扭的外接导线,应留有不小于IOcm的余量,且在其端部应有明显标志。手动火灾报警按扭的安装位置应醒目并便于操作。每安装完一只手动火灾报警按扭就应立即在施工平面图上正确登记编码号,并确认与同一总线回路中其它控制点不重号。41.4监视/控制模块的外接导线应留有不小于IOcm的余量,且在其端部应有明显标志。每安装完一只模块（箱）
8、就应立即在施工平面图上正确登记编码号。4.1.5布线及器具接线4.1.5.1不同系统、不同电压等级、不同电流类别的线路,禁止穿在同一管内。在报警系统中,探测器回路信号线、控制器间的通信线、电源线应分别穿管敷设；联动系统中的联动信号线、通信线及工作电源线也应分管敷设。4.1.5.2火灾探测器的传输线路应选择不同颜色的绝缘导线，同一工程中相同线别的导线颜色应一致,接线端子应有标号。4.1.5.3穿线前,用压缩空气吹扫管内杂物,并安上管护口保护。4.1.5.4导线在管内不应有接头或扭线。导线的接头应在接线盒内焊接或用端子连接。4.1.5.5穿线和接线结束,应用500V摇表检查线路绝缘并严格记录。线对
9、线、线对地绝缘电阻不得小于20兆欧姆。4.1.6系统的调试4.1.6. 1火灾自动报警系统通电后,应按现行国家标准火灾报警通用控制器技术条件的有关要求对报警控制器进行下列功能检查：火灾报警自检功能；消音、复位功能；故障报警功能；火灾优先功能；报警记忆功能；。电源自动转换和备用电源的自动充电功能；备用电源的欠压和过压报警功能。4.1.6.2调试前按设计要求查验,设备规程、型号、备品、备件等。按火灾自动报警系统施工及验收的规范要求检查系统的施工质量。对属于施工中出现的问题,应会同有关单位协商解决,并有文字记录。4.1. 6.3检查火灾自动报警系统的主电源和备用电源,其容量应分别符合现行有关国家标准
10、的要求,在备用电源连续充放电3次后,主电源和备用电源应能自动转换。4.1.6.4应采用专用的检查仪器对探测器逐个进行试验,其动作应准确无误。4.1.6.5应逐个检测手动报警按钮（消火栓按扭），其动作应准确无误。4.1.6.6应逐个检测火灾警报装置,其动作应准确无误；且其分贝数应符合设计和规范的要求。4.1.6.7应分别用主电源和备用电源供电,检查火灾自动报警系统的各项控制功能和联动功能。4.1.6.8火灾自动报警系统应在连续运行120h无故障后,按规范填写调试报告。4.2自动喷淋/消火栓系统/送排风系统对于吊顶部分的喷淋头由上喷改为下喷，房间分隔后造成喷头保护面积不够的，造当增加喷头，合理布置喷头位置；移动装修部分的消火栓位置，在不影响使用功能的前提下，合理摆放消火栓位置。5、消防设施改造价格5.1消防报警点位改造价格：120元/点（包含点位拆除、重新安装及调试），涉及点位增加造成的配管及材料设备费另行协商；5.2喷淋头点位改造价格：190元/点（包含原有点位拆除、在原来位置由上喷改为下喷安装及管道打压），因增加点们造成原有管道管径不够，需要大面积拆改管道时价格按照山东省安装定额计取；5.3消火栓点位改造价格：450元/点（包含原有点位拆除、重新安装及管道打压）因移动位置造成的管道增加费用别行协商。
