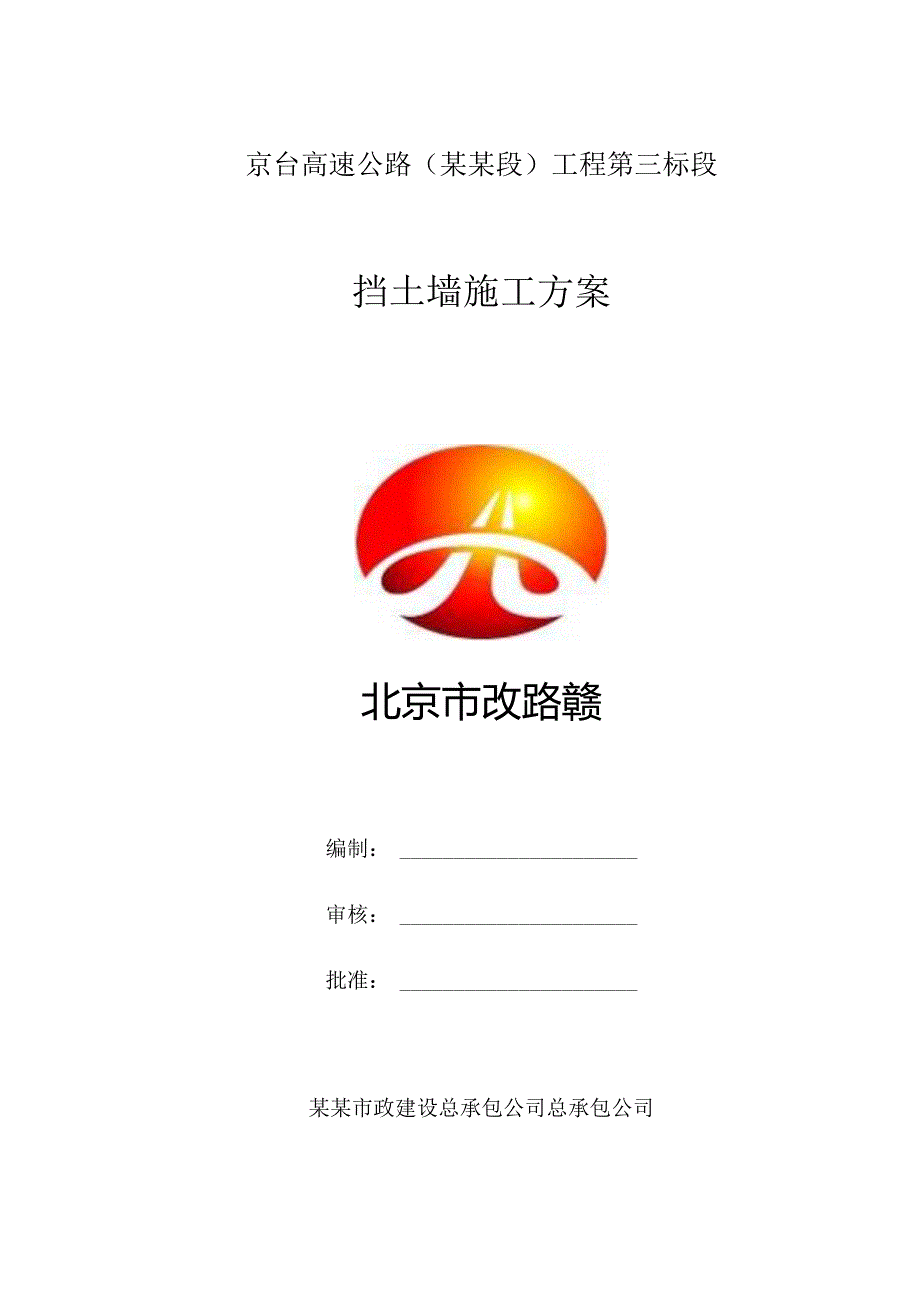

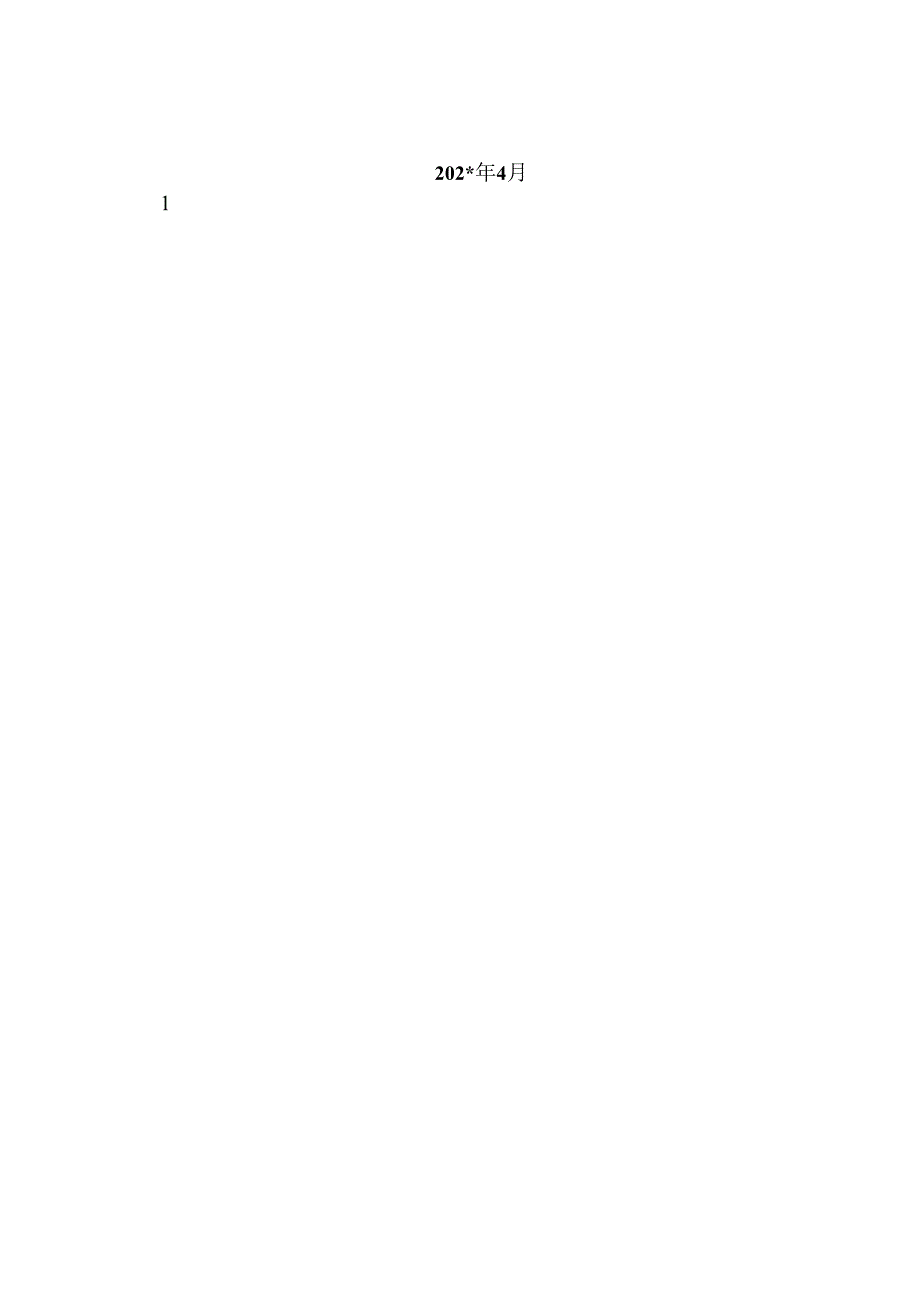

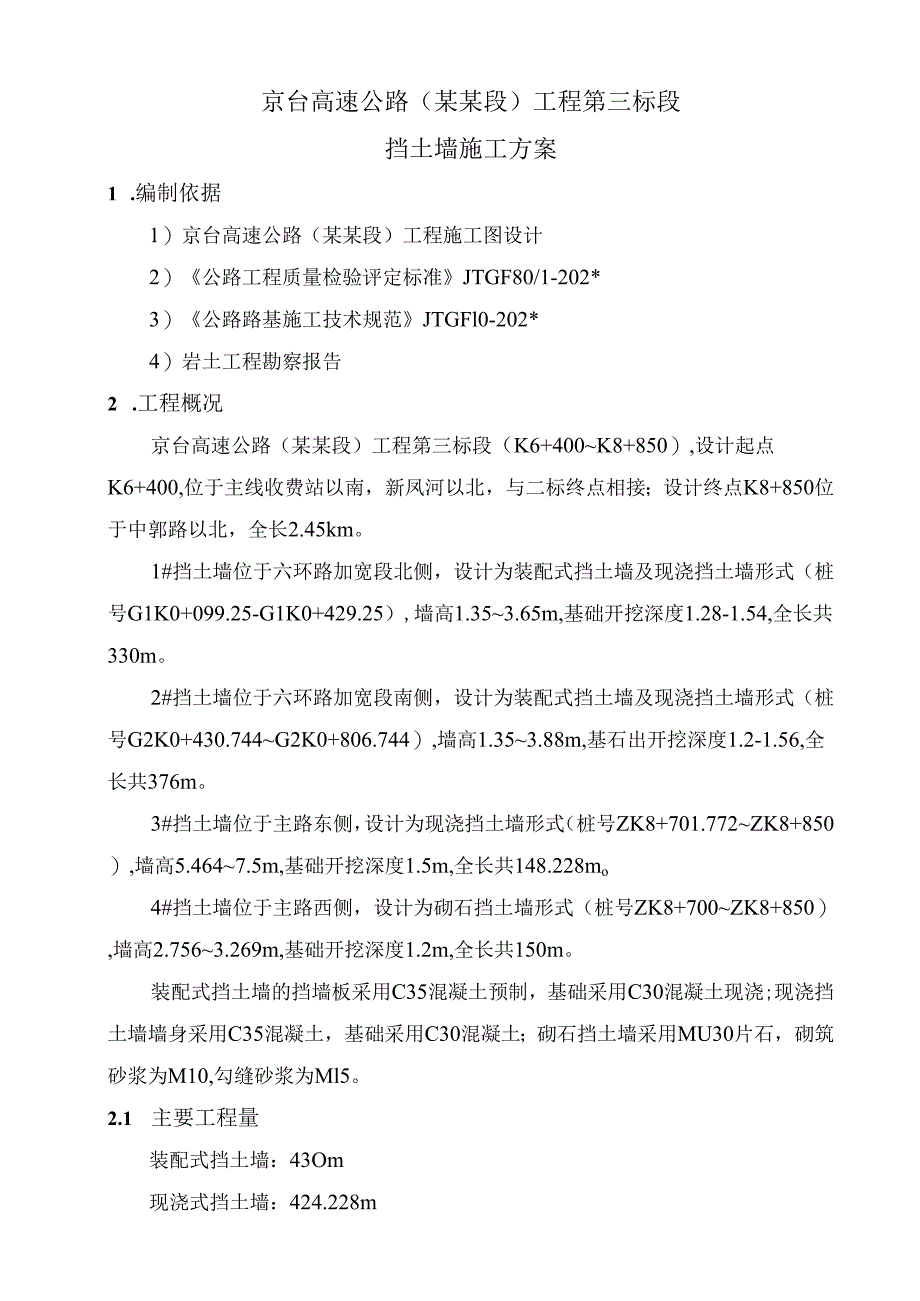

1、京台高速公路(某某段)工程第三标段挡土墙施工方案北京市改路赣编制:审核:批准:某某市政建设总承包公司总承包公司202*年4月1 .编制依据12 .工程概况13 .施工组织及计划安排24 .主要施工方法及技术措施55 .施工质量验收标准116 .质量保证措施127 .安全保证措施158 .绿色文明施工措施179 .雨季施工措施17京台高速公路(某某段)工程第三标段挡土墙施工方案1 .编制依据1)京台高速公路(某某段)工程施工图设计2)公路工程质量检验评定标准JTGF80/1-202*3)公路路基施工技术规范JTGFl0-202*4)岩土工程勘察报告2 .工程概况京台高速公路(某某段)工程第三标段

2、(K6+400K8+850),设计起点K6+400,位于主线收费站以南,新凤河以北,与二标终点相接;设计终点K8+850位于中郭路以北,全长2.45km。1#挡土墙位于六环路加宽段北侧,设计为装配式挡土墙及现浇挡土墙形式(桩号G1K0+099.25-G1K0+429.25),墙高1.353.65m,基础开挖深度1.28-1.54,全长共330m。2#挡土墙位于六环路加宽段南侧,设计为装配式挡土墙及现浇挡土墙形式(桩号G2K0+430.744G2K0+806.744),墙高1.353.88m,基石出开挖深度1.2-1.56,全长共376m。3#挡土墙位于主路东侧,设计为现浇挡土墙形式(桩号ZK8

3、+701.772ZK8+850),墙高5.4647.5m,基础开挖深度1.5m,全长共148.228mo4#挡土墙位于主路西侧,设计为砌石挡土墙形式(桩号ZK8+700ZK8+850),墙高2.7563.269m,基础开挖深度1.2m,全长共150m。装配式挡土墙的挡墙板采用C35混凝土预制,基础采用C30混凝土现浇;现浇挡土墙墙身采用C35混凝土,基础采用C30混凝土;砌石挡土墙采用MU30片石,砌筑砂浆为M10,勾缝砂浆为Ml5。2.1 主要工程量装配式挡土墙:43Om现浇式挡土墙:424.228m砌石式挡土墙:150m2.2 参建单位建设单位:某某市首都公路发展总承包公司总承包公司设计单

4、位:某某市市政工程设计研究总院总承包公司监理单位:某某市首发高速公路建设管理总承包公司施工单位:某某市政建设总承包公司总承包公司2.3 地质及地下水情况1)根据设计图纸,本工程施工范围内土质主要分为9大层,土质主要为粉质粘土、粉土、粘土、中砂、细砂等。与挡土墙工程相关的土层主要为前两层,即:人工堆积层(第一大层),主要为粉土填土层,厚度0.81.8m新近沉积层(第二大层),主要为粉质粘土层,厚度Q61.8m.2)根据地勘报告,本工程赋存5层地下水,对工程没有影响,其中与地面最近的第1层地下水,处于粉土层中,类型为潜水,水位标高23.49,埋深6.7m。潜水水位变化为6月9月水位较高,其它月份较

5、低,年变幅一般为l3m。3 .施工计划及施工安排3.1 施工计划1#挡土墙202*65202*7152#挡土墙202*65202*7153#挡土墙202*55202*5314#挡土墙202*55202*5253.2 施工组织1)根据项目部阶段目标要求及本标段现场实际情况,随拆迁和交通导行的进展,在具备施工条件的地段逐一进行挡土墙的施工,合理调配人员、材料、机械,及早动员。2)挡土墙根据所在位置,共由三只专业作业队完成。六环路两侧的1#、2#挡土墙分别由第一作业队和第二作业队施工;主路两侧的3#、4#挡土墙由第三作业队施工。各施工队现场配置吊车,装载机等并配置足够的施工人员。3)人员计划安排序号

6、工种计划到场数量备注1管理技术人员4随工程进展随时调整2测量工43质控工44电工25电焊工156混凝土工307钢筋工208砌筑工309模板工3010机械工1311普工204)机械计划安排序号设备名称型号单位计划进场数量备注1吊车QY25台3随工程进展随时调整2吊车QY50台13装载机Z1.50台44挖掘机PC300台35压路机Y1.18台26振动夯CZ-22台47钢筋数控加工设备/台28电焊机BX1-500台99发电机GF120台110切断机GQ50A台211弯曲机GW-40-1台212水车IOt台24 .施工准备4.1 场地准备施工前,将施工区域用围挡封严。在进出口处,设置明显的警示标志和施

7、工标志,围挡搭设要牢固,并设专人进行巡视看护。确保在施工期间围挡的牢固。在六环路加宽段的1#、2#挡土墙施工时,应根据预先批复的交通导行方案划分作业区域和导流道路。由于新建挡墙内侧有现况挡墙,施工时先将新建挡墙施工完毕,然后回填级配砂石或其它透水性材料至现况挡墙以下1.54m(路床底),然后采用破碎炮、风镐拆除现况挡墙的防撞及挡墙墙身顶部1.54m,最后采用透水性材料继续回填路基,并修建路面结构。4.2 材料准备4.3 工所需用的各种材料经检测合格后上报监理工程师,经监理工程师批准后方可使用。2)现浇挡墙墙身采用C35混凝土;现浇挡墙及装配挡墙基础采用C30混凝土,均为商品混凝土,由监理工程师

8、认可的搅拌站供应(某某北斗星混凝土总承包公司、某某榆构总承包公司、某某高强混凝土总承包公司马驹桥分站、某某富鹏混凝土总承包公司、某某成建银龙混凝土总承包公司等),混凝土的配合比必须通过监理工程师审批合格,并且搅拌站的供应能力满足施工要求。3)钢筋应三证齐全,进场后按规范要求进行钢筋的复试,复试合格后方可使用。钢筋必须按不同钢种、等级、牌号、规格及生产厂家分批验收,分别堆放,不得混杂,并设立识别标志。钢筋在运输过程中,避免锈蚀和污染。钢筋堆置在仓库(棚)内,钢筋最底面要与地面保持20cm。4)装配式挡墙板为C35混凝土预制,采用业主及监理考核合格厂家生产的产品。施工单位提前对生产厂家进行考察,确

9、保其生产及供货能力可以满足施工进度要求。供货前对其产品进行试验检测,合格后方可使用。5)砌石挡墙的石料采用片石,应坚硬不易风化(禁止采用石灰岩),强度不低于30MPa,片石各边尺寸不得小于15cm。砌筑采用MlO砂浆;勾缝采用M15砂浆。4.4 技术准备1)组织所有施工人员认真学习设计图纸、技术规范及验收标准。抓好施工生产的质量管理。无安全技术交底不得进行施工。2)放线前平整场地,由测量人员用全站仪统一测设挡墙的的定位控制线,并根据槽深按坡比放出挡墙开槽上口灰线。定位控制桩必须经监理工程师复测合格。4.5 水电供应施工过程中所用的水源由生活区水源提供或用水车提供,满足现场用水要求。施工电源从沿

10、线布设的电闸箱接入同时配备发电机以保证备用。4.6 地上、地下管线设施保护施工前,根据图纸及管线调查资料对照地下管线位置,在挡墙基础顺向通长开挖探坑,探坑深度至挡墙基础底,或达到原状土的深度。查清管线具体位置,挖出的探坑必须及时填埋,并设有明显标志,同时安排专人进行巡视保护。如发现现况管线与施工部位相互间产生影响,不得擅自做主,及时向有关部门汇报,待问题解决后方可进行施工。5 .主要施工方法及技术措施5.1 沟槽开挖挡土墙基础土方采用机械开挖,人工配合清底。开挖应根据测量放出的基础开挖线进行,开槽坡度按1:0.33或根据现场情况合理设定,槽边Im范围内严禁堆土,挖出土方堆土高度不大于2m。机械

11、开挖深度到基础设计底标高以上20Cm处,人工清底,以免扰动基础下原状土。基底平面尺寸按基础平面尺寸四周各边增宽0.5lm,以便在基础底面外安置模板及设置排水沟和集水坑。基槽开挖全过程中,测量人员用水准仪随时监控槽底标高设立高程点及标明桩号,严禁超挖。雨季施工,每处基槽配备水泵,保证基坑不受水浸泡。5.2 地基检测及处理D挡墙基坑开挖后应及时进行地基承载力检测,约请建设单位、设计单位、监理和勘察单位共同验槽,合格后方可进行下一道工序施工。2)根据设计说明,挡土墙基底置于新近沉积的粉砂、细砂4士层上,若承载力达不到设计各级墙高所对应的地基承载力要求,则应当对基底进行换填处理。如果持力层为杂填土、房

12、渣土、淤泥等承载力很低的土,必须清除。换填采用级配砂石,换填的厚度及宽度均应符合设计要求。砂石分层整平压实,密实度不小于97%o换填后的地基承载力要达到设计要求的250KPa。5.3 装配式挡土墙施工5.3.1 基础钢筋加工及安装结构钢筋在加工厂采用数控设备集中加工,对钢筋做原材试验及焊接试件和机械连接件的试验,待试件符合要求后方可进行钢筋的制做与绑扎。施工中做到钢筋的直径、根数、弯曲尺寸、安装位置、搭接长度、间距等均符合设计及规范要求。钢筋接头双面焊缝的长度不小于5d;单面焊不小于IOd,电弧焊缝所需长度按焊缝厚度h不小于0.3d,焊缝宽度b不小于0.8d。同一断面(35d范围内)受力钢筋的

13、焊接接头不得大于50%。钢筋绑扎长度不小于35d。同一断面(35d范围内)受力钢筋的焊接接头不得大于25%。钢筋的交叉点采用绑丝扎牢,中间部分交叉点可间隔交错绑扎牢,但应保证受力钢筋不产生偏移。为保证保护层厚度,在钢筋与模板之间要绑扎与结构混凝土同标号的标准混凝土垫块,垫块与钢筋绑扎要牢固,并相互错开,布距均匀,每平米不少于3块。基础中预埋的3#钢板要水平且位置准确,固定牢固,避免下沉、偏移,与其下的N6钢筋采用双面满焊。5.3.2 基础模板基础模板采用1.5cm厚酚醛覆膜胶合板,根据基础几何尺寸,合理配模。立肋为IOXlOCm方木,间距20cm;横肋为IOXIoCm方木或双中48钢管,间距6

14、0cm,撑杆为48钢管。撑、肋之间紧靠严密不留缝隙。混凝土浇筑前对模板、支撑等进行检查,并清理模板内的杂物、污垢。模板缝贴密封胶条,根脚抹三角灰防止漏浆。模板支搭完毕后,对模板顶面高程及长、宽、高各部尺寸进行复测,检查模板拼缝是否严密,支撑、拉杆是否牢固稳定,如有问题及时处理。混凝土浇注前,要把模板、钢筋上的污垢清理干净。经监理验收合格后方可浇筑混凝土。挡墙基础采用C30预拌混凝土,罐车运输,现场浇筑。混凝土坍落度按14-18Cm控制,用溜槽或泵送入模,自由倾落高度不大于2m。每层浇筑厚度应控制在30Cm以内,且浇筑速度不宜过快。使用插入式振捣棒振捣时,移动间距不大于其作用半径的1.5倍,与侧

15、模保持5-IOcm的距离。振捣器插入上层混凝土时要重叠,深入到下层混凝土的5-10Cm处,插入时要垂直于混凝土面,插点要均匀,做到不漏振,不过振。振捣到混凝土停止下沉、不再冒出气泡、表面平坦泛浆时方可停振。浇筑完毕后,对碎面应及时进行修整、收浆抹平。浇筑混凝土时设木工负责看模,随时检查模板、侧撑情况,发现问题及时校正加固。在混凝土浇筑过程中要随时注意钢筋及预埋钢板的位置,如有偏移、下沉要及时纠正;混凝土浇筑终凝后,及时覆盖塑料薄膜和洒水养护,直至规定的养护时间。当混凝土强度达到设计强度的50%后时方可拆除侧模,侧模拆除后覆盖塑料薄膜或无纺布继续洒水养护,养生时间不少于7天。挡墙基础沉降缝与墙身一致,为一道通缝。沉降缝每隔8-16m或基础错台处设置一道,沉降缝内设置2cm宽沥青木丝板。在一次混凝土达到2
