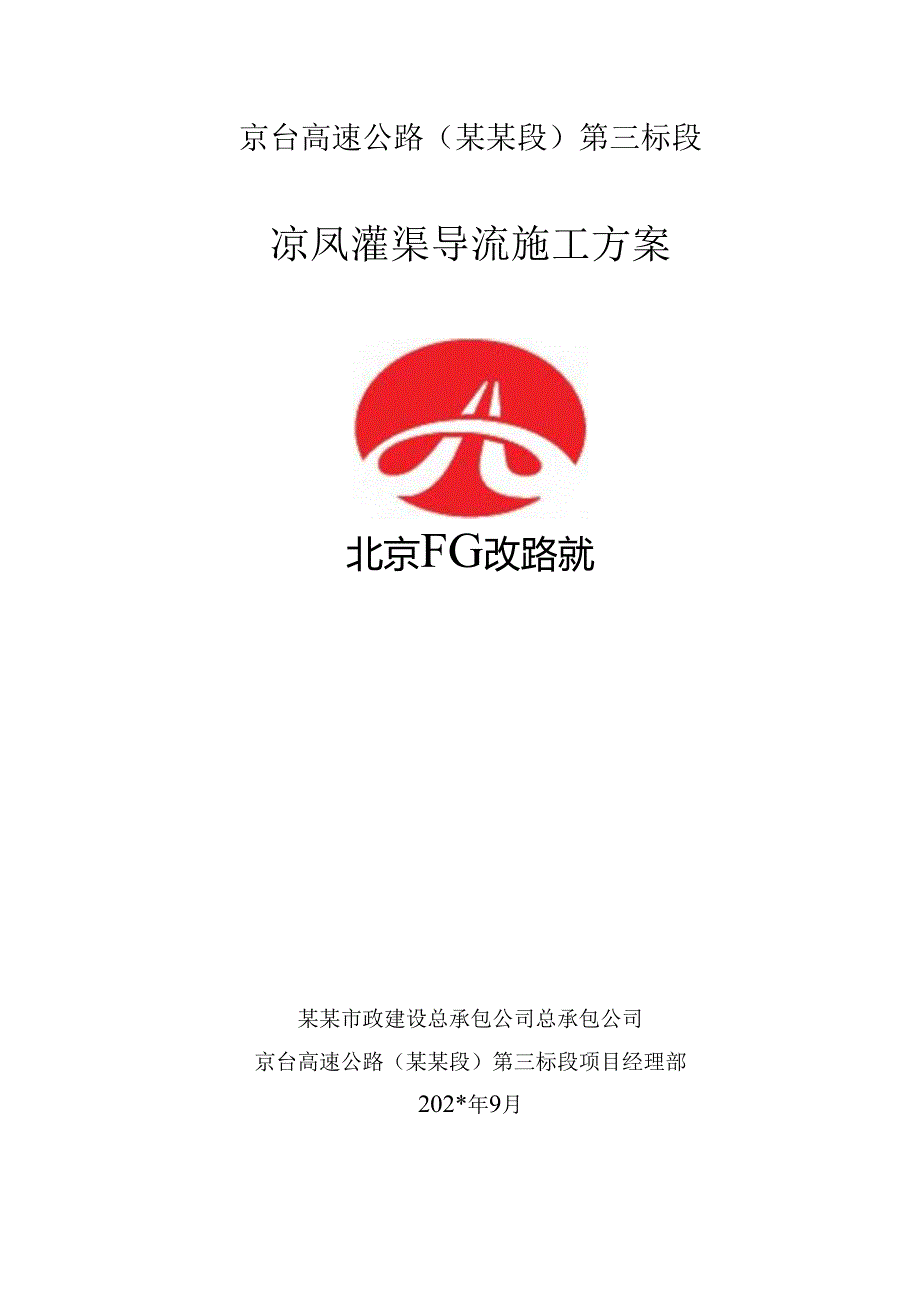

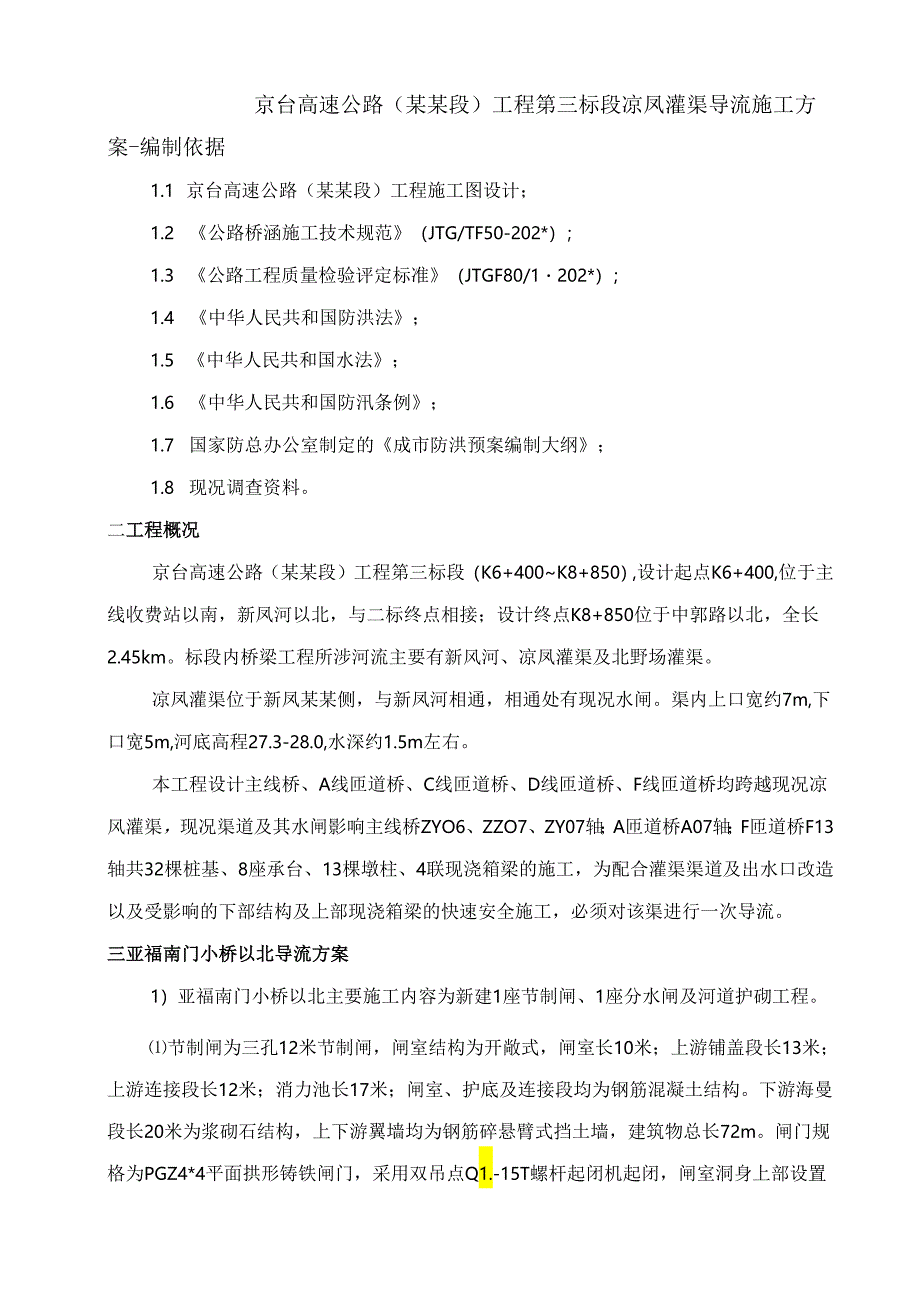

1、京台高速公路（某某段）第三标段凉凤灌渠导流施工方案北京FG改路就某某市政建设总承包公司总承包公司京台高速公路（某某段）第三标段项目经理部202*年9月京台高速公路（某某段）工程第三标段凉凤灌渠导流施工方案-编制依据1.1 京台高速公路（某某段）工程施工图设计；1.2 公路桥涵施工技术规范（JTG/TF50-202*）；1.3 公路工程质量检验评定标准（JTGF80/1202*）；1.4 中华人民共和国防洪法；1.5 中华人民共和国水法；1.6 中华人民共和国防汛条例；1.7 国家防总办公室制定的成市防洪预案编制大纲；1.8 现况调查资料。二工程概况京台高速公路（某某段）工程第三标段（K6+40
2、0K8+850）,设计起点K6+400,位于主线收费站以南，新凤河以北，与二标终点相接；设计终点K8+850位于中郭路以北，全长2.45km。标段内桥梁工程所涉河流主要有新风河、凉凤灌渠及北野场灌渠。凉凤灌渠位于新凤某某侧，与新凤河相通，相通处有现况水闸。渠内上口宽约7m,下口宽5m,河底高程27.3-28.0,水深约1.5m左右。本工程设计主线桥、A线匝道桥、C线匝道桥、D线匝道桥、F线匝道桥均跨越现况凉风灌渠，现况渠道及其水闸影响主线桥ZYO6、ZZO7、ZY07轴；A匝道桥A07轴；F匝道桥F13轴共32棵桩基、8座承台、13棵墩柱、4联现浇箱梁的施工，为配合灌渠渠道及出水口改造以及受影

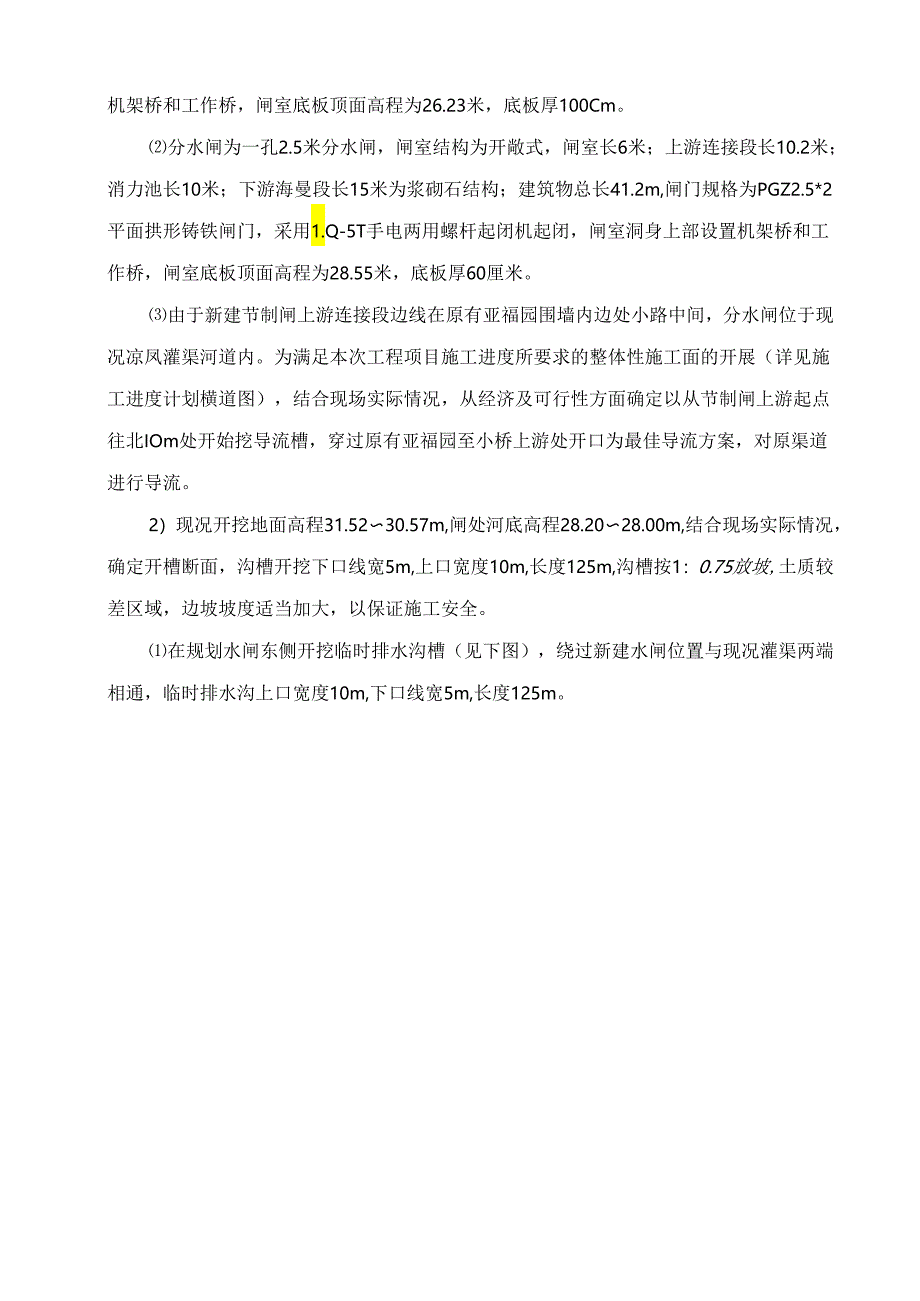

3、响的下部结构及上部现浇箱梁的快速安全施工，必须对该渠进行一次导流。三亚福南门小桥以北导流方案1）亚福南门小桥以北主要施工内容为新建1座节制闸、1座分水闸及河道护砌工程。节制闸为三孔12米节制闸，闸室结构为开敞式，闸室长10米；上游铺盖段长13米；上游连接段长12米；消力池长17米；闸室、护底及连接段均为钢筋混凝土结构。下游海曼段长20米为浆砌石结构，上下游翼墙均为钢筋碎悬臂式挡土墙，建筑物总长72m。闸门规格为PGZ4*4平面拱形铸铁闸门，采用双吊点Q1.-15T螺杆起闭机起闭，闸室洞身上部设置机架桥和工作桥，闸室底板顶面高程为26.23米，底板厚100Cm。分水闸为一孔2.5米分水闸，闸室结
4、构为开敞式，闸室长6米；上游连接段长10.2米；消力池长10米；下游海曼段长15米为浆砌石结构；建筑物总长41.2m,闸门规格为PGZ2.5*2平面拱形铸铁闸门，采用1.Q-5T手电两用螺杆起闭机起闭，闸室洞身上部设置机架桥和工作桥，闸室底板顶面高程为28.55米，底板厚60厘米。由于新建节制闸上游连接段边线在原有亚福园围墙内边处小路中间，分水闸位于现况凉凤灌渠河道内。为满足本次工程项目施工进度所要求的整体性施工面的开展（详见施工进度计划横道图），结合现场实际情况，从经济及可行性方面确定以从节制闸上游起点往北IOm处开始挖导流槽，穿过原有亚福园至小桥上游处开口为最佳导流方案，对原渠道进行导流。
5、2）现况开挖地面高程31.5230.57m,闸处河底高程28.2028.00m,结合现场实际情况，确定开槽断面，沟槽开挖下口线宽5m,上口宽度10m,长度125m,沟槽按1：0.75放坡,土质较差区域，边坡坡度适当加大，以保证施工安全。在规划水闸东侧开挖临时排水沟槽（见下图），绕过新建水闸位置与现况灌渠两端相通，临时排水沟上口宽度10m,下口线宽5m,长度125m。导流沟断面排水沟做好后，采用土坝将原灌渠切断，将水引入排水沟。土坝高于水面1m,顶宽4m,底宽8m,高4.5m。迎水面边坡铺设一层防渗布护坡,以满足防渗及防水流冲刷的要求。（详见下图）拦水土坝断面待水闸施工完毕后，恢复原地面，将水引
6、回新建渠道。四亚福南门小桥以南导流方案1）在亚福南门小桥东侧向南开挖临时排水沟，导流河道上口宽7m,下口宽5m（见下图），长度53m。在沿新凤河小路下采用三排D=1500mm钢筋混凝土管涵，长度18mo出水口处新建混凝土水闸及闸门（实际尺寸以河道专业单位施工为准）。小路下管道采用标准承插口管，接口严密避免漏水（见下图），管底采用IOCm厚C15混凝土垫层，管周及管顶50Cm范围采用细砂水沉密实，之上采用好土回填，压实度293%。管涵迎水面处边坡浇筑IOCm的C30混凝土护坡对渠道坡面进行保护，宽8m,高至现况地面顶。在进水口外侧浇筑IOCm厚的C30混凝土底板，减少水流对进口的冲刷。在进水口底
7、板及护坡内置中放置一层土工格栅，以增加混凝土抗冲击韧性。施工便线下导流管进水口处断面2）在新建水闸东侧壁埋设置双排D=1500mm钢筋混凝土管道（见下图）,将渠水向东引流至新凤河，全长140m。管道采用标准承插口管，接口严密避免漏水，管底采用IOCm厚C15混凝土垫层，管周及管顶50Cm范围采用细砂水沉密实。砂层之上采用好土分层回填，压实度293%。管涵出水口处边坡浇筑IOCm的C30混凝土护坡对渠道坡面进行保护，宽5m,高至现况地面顶。在出水口外侧浇筑IoCm厚的C30混凝土底板，减少水流对出口的冲刷。在出水口底板及护坡内置中放置一层土工格栅，以增加混凝土抗冲击韧性。导流管断面导流管出水口处
8、断面3）导流渠道做好后，采用土坝将原灌渠切断，将水引入导流渠道。坝高于水面1m,顶宽1m,底宽5m,高4m（见下图），迎水面边坡采用IOCm厚的C30混凝土护坡，高至土坝顶，以减少冲刷。4）箱梁排架投影每侧宽出Im范围内的原渠道，清除淤泥后分层回填处理，压实度293%。5）待渠道范围内的施工结束后，按照该渠及新凤河河道设计规划进行永久渠道的改造施工。现况水闸W凉凤港渠导流平面示意图8:27,300炎湎艮同亚福南门小桥以北导流平面图京台高速公路（北京段）跨河桥护砌工程节制闸及分水闸施工进度计划横道图保识号任务名称开始时间完成时间工期2016年9月6I91215182112427|：201(03I
9、69|12年io月，1.,河g年Ii月1518212427302|5|8111417201施工导流2016年9月8日2016年9月9日2工作日Gh2节制同施工2016年9月IO日2016年1。月31日52工作日3土方开挖201咻9月10日2016年9月15日6工作日1.S一24上游护底段2016年9月15日2016年10月6日22工作日-H5上游浆砌石顺接段2016年9月15日2Q16年10月8日24工作日16铺盖段2016年10月9日2016年10月26日18工作日7闸室段2016年9月14日2016年10月13日30工作日8消力池段2016年10月9日2016年10月23日15工作日9下游
10、海漫股2016年9月15日2016年10月3日19工作日H-J10下游浆砌石顺接段2016年9月15日2016年10月9日25工作日11土方回埴2016年10月27日2016年10月31日5工作日12分水闻法工2016年9月IO日2016年IO月29日50工作日.13土方开掩2016年9月10日2016年9月18日9工作日I14间室段2016年9月19日2016年1。月9日21工作日15消力池段2016年10月10日2016年1。月21日12工作日)16下游海漫及挡墙2016年9月19日2016年10月9日21工作日17上游连接段2016年10月10日2016年10月29日20工作日HZ2、J
11、18土方回埴2016年10月25日2016年10月29日5工作日i19分水集道2016年10月9日2016年11月14日37工作日.-I.一20间区引路2016年10月29日2016年11月17日20工作日21装衽安装2016年10月14日2016年10月28日15工作日22完工活理2016年11月18日2016年11月21日4工作日施工现场安全施工注意事项:1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对
12、违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使
13、用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
