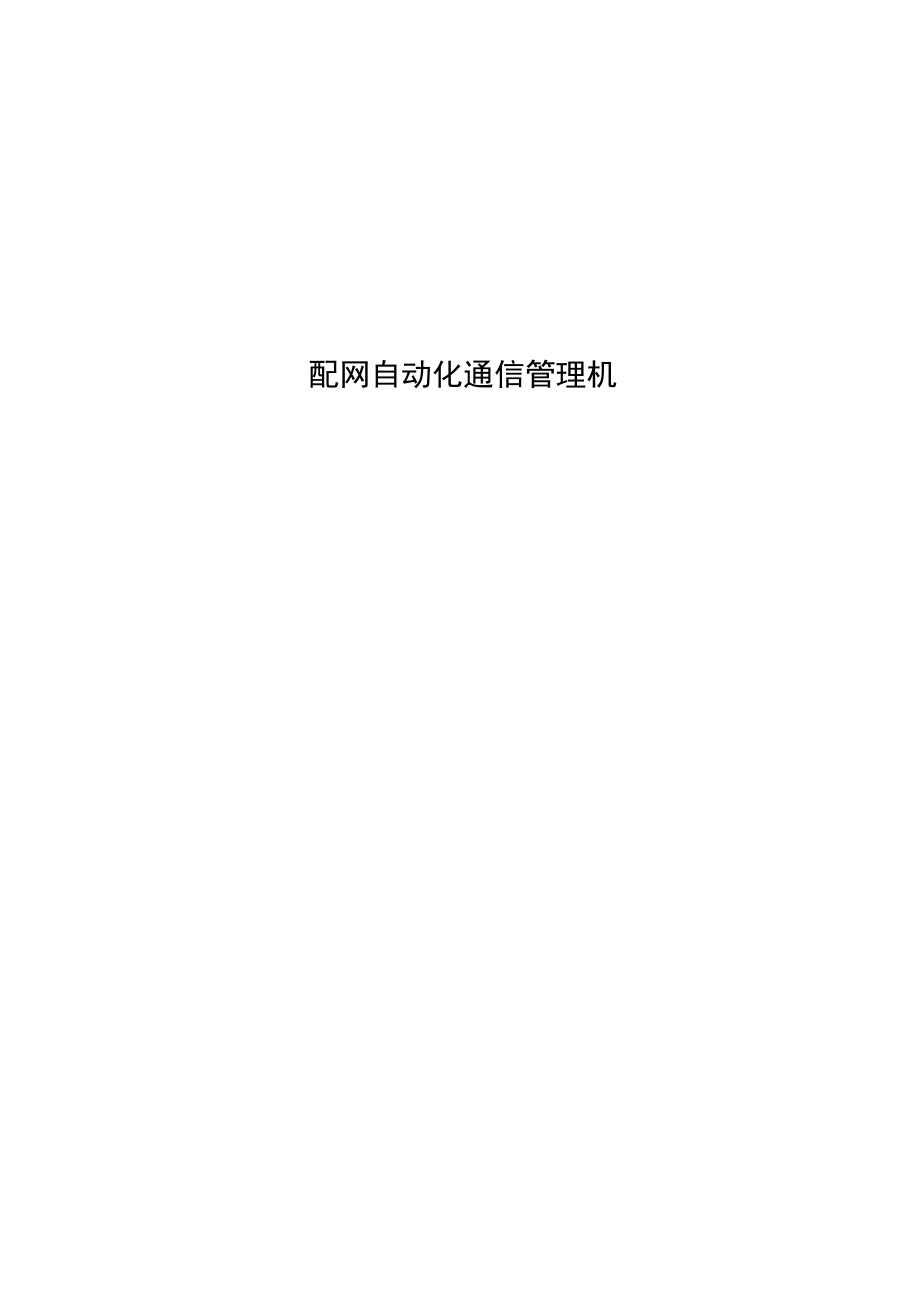

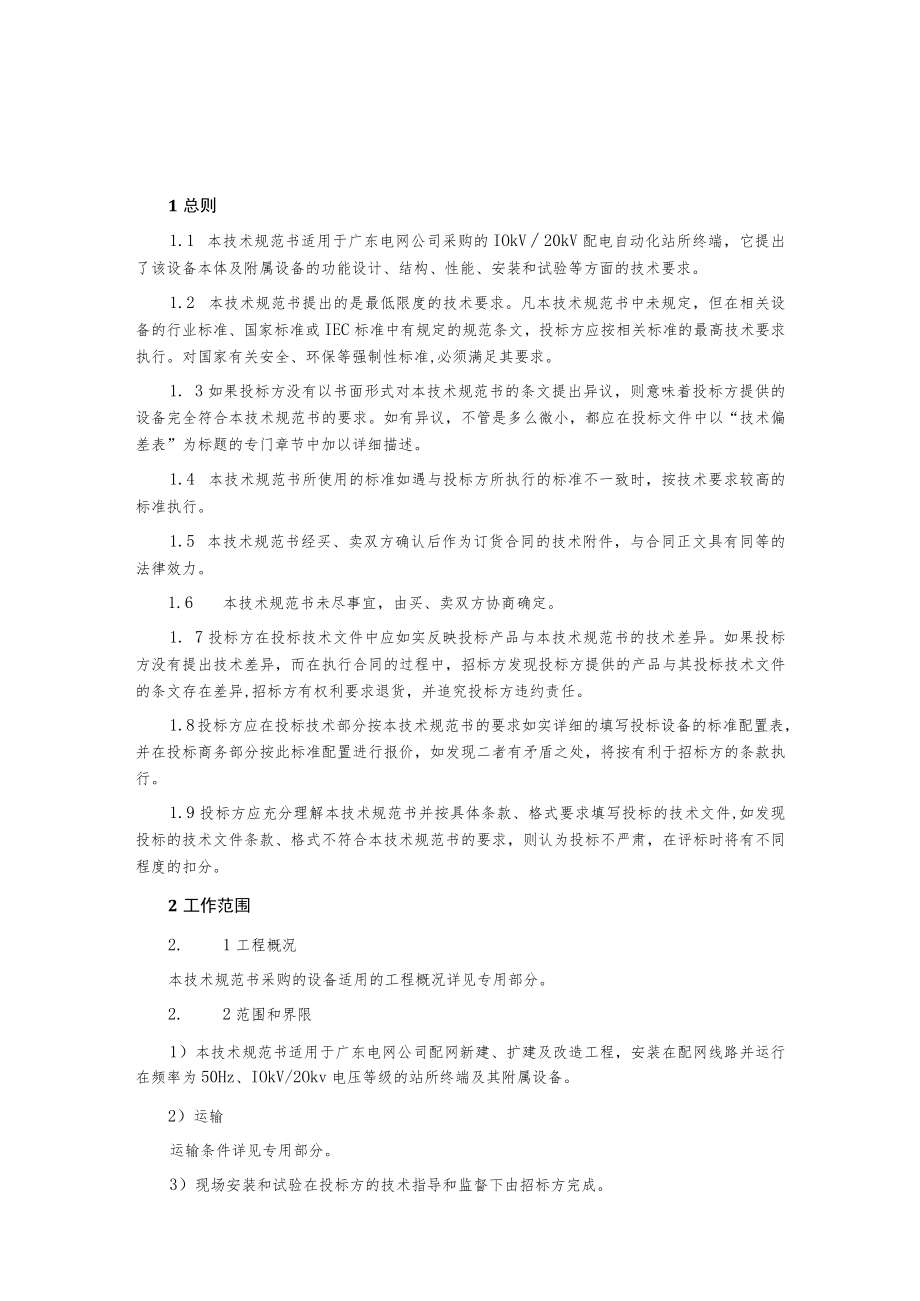

1、配网自动化通信管理机1总则1.1 本技术规范书适用于广东电网公司采购的IOkV20kV配电自动化站所终端，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 本技术规范书提出的是最低限度的技术要求。凡本技术规范书中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相关标准的最高技术要求执行。对国家有关安全、环保等强制性标准,必须满足其要求。1. 3如果投标方没有以书面形式对本技术规范书的条文提出异议，则意味着投标方提供的设备完全符合本技术规范书的要求。如有异议，不管是多么微小，都应在投标文件中以“技术偏差表”为标题的专门章节中
2、加以详细描述。1.4 本技术规范书所使用的标准如遇与投标方所执行的标准不一致时，按技术要求较高的标准执行。1.5 本技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.6 本技术规范书未尽事宜，由买、卖双方协商确定。1. 7投标方在投标技术文件中应如实反映投标产品与本技术规范书的技术差异。如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现投标方提供的产品与其投标技术文件的条文存在差异,招标方有权利要求退货，并追究投标方违约责任。1.8投标方应在投标技术部分按本技术规范书的要求如实详细的填写投标设备的标准配置表，并在投标商务部分按此标准配置进行报价，如
3、发现二者有矛盾之处，将按有利于招标方的条款执行。1.9投标方应充分理解本技术规范书并按具体条款、格式要求填写投标的技术文件,如发现投标的技术文件条款、格式不符合本技术规范书的要求，则认为投标不严肃，在评标时将有不同程度的扣分。2工作范围2. 1工程概况本技术规范书采购的设备适用的工程概况详见专用部分。2. 2范围和界限1）本技术规范书适用于广东电网公司配网新建、扩建及改造工程，安装在配网线路并运行在频率为50Hz、IOkV/2Okv电压等级的站所终端及其附属设备。2）运输运输条件详见专用部分。3）现场安装和试验在投标方的技术指导和监督下由招标方完成。4）本技术规范书未说明，但又与设计、制造、装

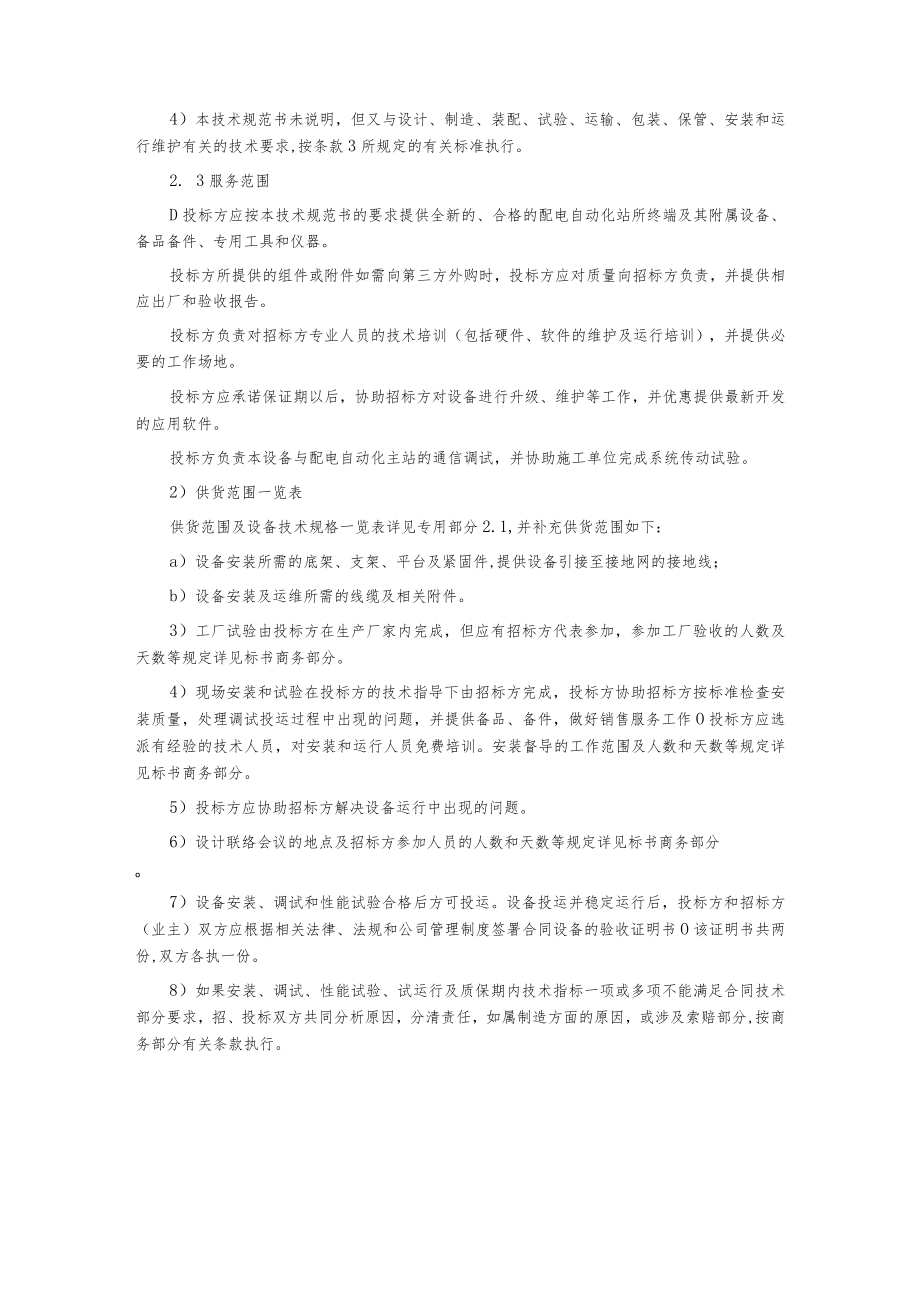

4、配、试验、运输、包装、保管、安装和运行维护有关的技术要求,按条款3所规定的有关标准执行。2. 3服务范围D投标方应按本技术规范书的要求提供全新的、合格的配电自动化站所终端及其附属设备、备品备件、专用工具和仪器。投标方所提供的组件或附件如需向第三方外购时，投标方应对质量向招标方负责，并提供相应出厂和验收报告。投标方负责对招标方专业人员的技术培训（包括硬件、软件的维护及运行培训），并提供必要的工作场地。投标方应承诺保证期以后，协助招标方对设备进行升级、维护等工作，并优惠提供最新开发的应用软件。投标方负责本设备与配电自动化主站的通信调试，并协助施工单位完成系统传动试验。2）供货范围一览表供货范围及设
5、备技术规格一览表详见专用部分2.1,并补充供货范围如下：a）设备安装所需的底架、支架、平台及紧固件,提供设备引接至接地网的接地线；b）设备安装及运维所需的线缆及相关附件。3）工厂试验由投标方在生产厂家内完成，但应有招标方代表参加，参加工厂验收的人数及天数等规定详见标书商务部分。4）现场安装和试验在投标方的技术指导下由招标方完成，投标方协助招标方按标准检查安装质量，处理调试投运过程中出现的问题，并提供备品、备件，做好销售服务工作O投标方应选派有经验的技术人员，对安装和运行人员免费培训。安装督导的工作范围及人数和天数等规定详见标书商务部分。5）投标方应协助招标方解决设备运行中出现的问题。6）设计联
6、络会议的地点及招标方参加人员的人数和天数等规定详见标书商务部分O7）设备安装、调试和性能试验合格后方可投运。设备投运并稳定运行后，投标方和招标方（业主）双方应根据相关法律、法规和公司管理制度签署合同设备的验收证明书O该证明书共两份,双方各执一份。8）如果安装、调试、性能试验、试运行及质保期内技术指标一项或多项不能满足合同技术部分要求，招、投标双方共同分析原因，分清责任，如属制造方面的原因，或涉及索赔部分,按商务部分有关条款执行。3应遵循的主要标准除本技术规范特殊规定外,投标方所提供的设备均按规定的标准和规程的最新版本进行设计、制造、试验和安装。如果这些标准内容有矛盾时,应按技术要求最高的条款执
7、行或按双方商定的标准执行。如果投标方选用本技术规范规定以外的标准时，则需提交这种替换标准供审查和分析。仅在投标方已证明替换标准相当或优于技术规范规定的标准,并从招标方处获得书面的认可才能使用。提交供审查的标准应为中文版本。下列文件对于本技术规范书的应用是必不可少。凡是注日期的引用文件，仅注日期的版本适用于本技术规范书。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本技术规范书：GB/T191包装储运图示标志GB/T2423.1电工电子产品环境试验第2部分:试验方法试验A：低温GB/T2423.2电工电子产品环境试验第2部分:试验方法试验B：高温GB/T2423.4电工电子产品基本
8、环境试验规程试验Db:交变湿热试验方法GB/T2423.8电工电子产品环境试验第2部分：试验方法试验Ed：自由跌落GB/T2423.2电工电子产品环境试验第2部分:试验方法试验Cab：恒定湿热试验）GB/T2423.10电工电子产品环境试验第2部分：试验方法试验FC和导则：振动（正弦）GB4208外壳防护等级（IP代码）GB/T9969工业产品使用说明书总则GB/T10125人造气氛腐蚀试验盐雾试验GB/T11287电气继电器第21部分量度继电器和保护装置的振动、冲击、碰撞和地震试验第1篇：振动试验（正弦）GB/T13729远动终端设备GB/T14436工业产品保证文件总则GB/T15153.
9、1远动设备及系统第2部分：工作条件第1篇：电源和电磁兼容性GB/T15153.2远动设备及系统第2部分：工作条件第2篇：环境条件（气候、机械和其它非电影响因素）GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T17626.4电磁兼容试验和测量技术快速脉冲群抗扰度试验GB/T17626.5电磁兼容试验和测量技术浪涌抗扰度试验GB/T17626.8电磁兼容试验和测量技术工频磁场抗扰度试验GB/T17626.12电磁兼容试验和测量技术阻尼振荡波抗扰度试验D1./T630交流采样远动终端技术条件D1./T721配电
10、自动化远方终端D1./T814配电自动化系统技术规范Q/CSG110006-2012南方电网D1./T634.5104-2002远动协议实施细则Q/CSG110007-2012南方电网D1./T634.5101-2002远动协议实施细则Q/CSG110005-2012广东电网电力二次系统安全防护技术规范4使用条件投标方提供的配电自动化站所终端不仅应满足本技术规范要求，相关性能参数还应按实际安装地点的外部条件要求进行校验、核对，使所供设备满足实际外部条件要求及全工况运行要求。4.1正常使用条件4.1.l系统运行条件D系统额定频率：50Hz；2）系统电压：10kV20kV;3）系统中性点接地方式：
11、不接地、消弧线圈接地和小电阻接地。4.1.2周围空气温度D最高温度：+40；2）最低温度：-5；3）最大日温差：25；4）环境温度最大变化率：11/111汨。4.1.3环境湿度1）日平均值不超过：100%；2）月平均值不超过：95%；3）最大绝对湿度：35g/m4.1.4海拔不超过IOOOm04.1.5耐受地震能力规定为8度，应满足表4.1的规定。表4.1耐受地震烈度试验考核波形设防烈度8度9度人工合成地震波或实震记录0.25g0.5g正弦共振拍波0.15g0.3g注:g为地心引力加速度，g=9.8ms2试验方法按GB/T13540进行。4.1.6污秽等级不低于d级，绝缘爬电比距31mmkV4
12、.1.7盐害0.30mgcm2强电解质。4.1.8雷电及风暴日数150日/年。4.1.9日照强度O.1Wci2(风速O.5ms)o4.1.10安装地点户内/户外。4.2特殊使用条件配电自动化站所终端可以在不同于4.1中规定的正常使用条件下使用，这时用户的要求应当在下述特殊使用条件的规定选取。4.2.1周围空气温度对于周围环境空气温度高于40七处的设备，其外绝缘在干燥状态下的试验电压应取本标准的额定耐受电压值乘以温度校正因数Kt：Kt=1+0.0033(740)式中：T环境空气温度，C。4.2.2海拔高度对于安装在海拔高于IOOOm处的设备，外绝缘在使用地点的绝豫耐受水平应为额定绝缘水平乘以海拔
13、修正系数Kao海拔修正系数Ka可按下式计算，且对于海拔IOOOm及以下不需要修正：tm(H-1O)815O式中：H是海拔，用米表示。为了简单起见,m取下述的确定值：Dm=I对于工频、雷电冲击和相间操作冲击电压；2)m=0.9对于纵绝缘操作冲击电压；3)m=0.75对于相对地操作冲击电压。操作冲击的m取值可参考IEC60071-2的4.2.2。注1：在任一海拔处，内绝缘的绝缘特性是相同的，不需采取特别的措施。外绝缘和内绝缘的定义见GB/T311.2注2：对于低压辅助设备和控制设备，海拔低于200Onl时，不需采取特别措施。对于更高的海拔，需采取的措施见GB/T16935注3：海拔高度可参照下列要
14、求确定：a.海拔在IOOo2000m范围，设备外绝缘水平按200OnI海拔修正；b.海拔在20002500m范围，设备外绝缘水平按250Onl海拔修正；c.海拔在25003000m范围，设备外绝缘水平按3000m海拔修正；d.海拔高于300On1.应考虑实际运行地点的环境,经专题研究后确定。4. 2.3覆冰厚度按30mm考虑，超过30mm的覆冰厚度由制造厂和用户协商。5. 2.4地震烈度规定为9度,应满足表4.1的规定。4. 2.5其它参数设备在其它特殊使用条件下使用时，用户应参照GB/T4796、GB/T4797xGB/T4798的规定提出其环境参数。5技术要求5. 1技术参数技术参数见技术
