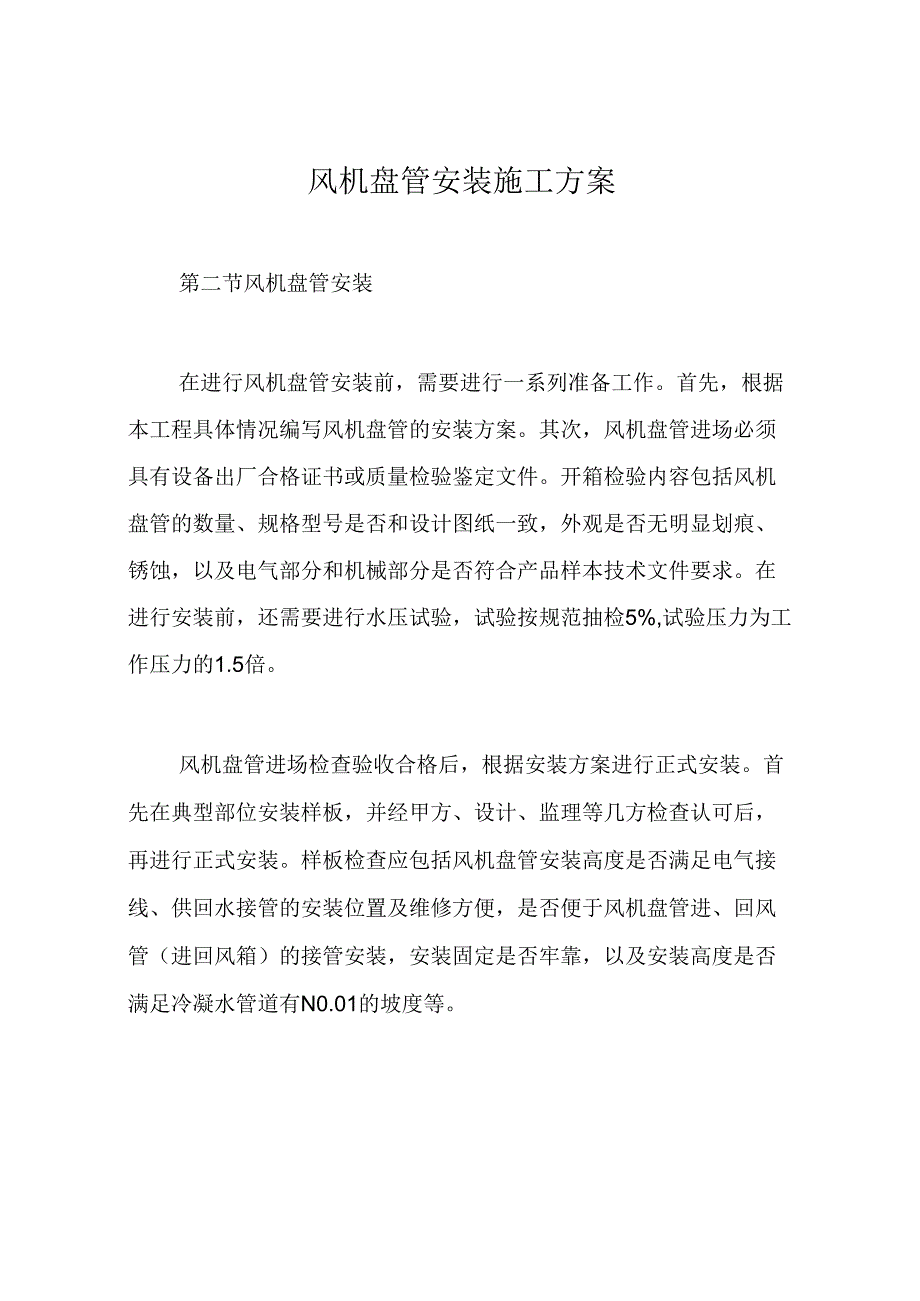

1、风机盘管安装施工方案第二节风机盘管安装在进行风机盘管安装前，需要进行一系列准备工作。首先，根据本工程具体情况编写风机盘管的安装方案。其次，风机盘管进场必须具有设备出厂合格证书或质量检验鉴定文件。开箱检验内容包括风机盘管的数量、规格型号是否和设计图纸一致，外观是否无明显划痕、锈蚀，以及电气部分和机械部分是否符合产品样本技术文件要求。在进行安装前，还需要进行水压试验，试验按规范抽检5%,试验压力为工作压力的1.5倍。风机盘管进场检查验收合格后，根据安装方案进行正式安装。首先在典型部位安装样板，并经甲方、设计、监理等几方检查认可后，再进行正式安装。样板检查应包括风机盘管安装高度是否满足电气接线、供回
2、水接管的安装位置及维修方便，是否便于风机盘管进、回风管（进回风箱）的接管安装，安装固定是否牢靠，以及安装高度是否满足冷凝水管道有N0.01的坡度等。在进行风机盘管安装时，需要注意以下几个方面。首先,风机盘管应该吊装在混凝土楼板下方，顶部距混凝土楼板150200mmo吊杆采用810圆钢，根部用M81O膨胀螺栓生根固定在混凝土楼板下，吊杆和风机盘管的连接用双螺母锁紧固定。其次，风机盘管的冷凝水应该从集水盘的出水口用高压塑料软管与冷凝水管道相连。两端用喉箍卡牢，坡度为反坡向风机盘管集水盘安装。高压塑料软管不得压扁、折弯，以保证凝结水畅通不渗漏。第三，风机盘管的电气接线应按设计要求将电源管做到风机盘管
3、的上方附近，然后再用金属软管一直做到风机盘管的接线端子处。在吊顶内不得有明露的导线。第四，风机盘管的供水管需要设置闸阀、过滤器，回水管设置电动两通阀、截止阀、平衡网，在管道入口处设置活接头、不锈钢软接头。最后，在连接系统管道时，需要采用焊接或偏心压制管件或抽条上平焊接方式，且系统管道应做水压试验及冲洗完毕并验收合格后方可连接。本工程要求将风机盘管设计为静压箱，分别用于送回风。送风静压箱需要进行外保温处理，并在其上预留出风口位置，以便与吊顶上的送风口位置尽可能保持一致，从而减少风管软接头扭曲的问题。在进行风机盘管调试之前，需要先检查空调水系统和供电系统是否正常运转。接着，对风机盘管进行通电检查和单机运转2小时的测试，此时新风系统和空调水系统无需运转。一旦风机盘管单机运转合格，就需要逐台检查三速开关的高、中、低三个档位，并测量其风速，以检验其是否符合产品技术文件规定。如果不符合，就需要进行调整。接下来，需要清洗风机盘管集水盘内的污垢，并灌水，以观察集水盘内排水是否畅通，以及管接头处是否有渗漏。完成上述调试后，就可以分别投入运转空调水系统和新风系统。在进行新风系统的调试时，需要关闭风机盘管，并测量新风的风量，以对系统进行平衡调整，使其新风量符合设计要求。然后，可以投入运转空调水系统，同时运转风机盘管和新风系统，并对房间或区域的温度进行测量，以确保其符合设计要求。
