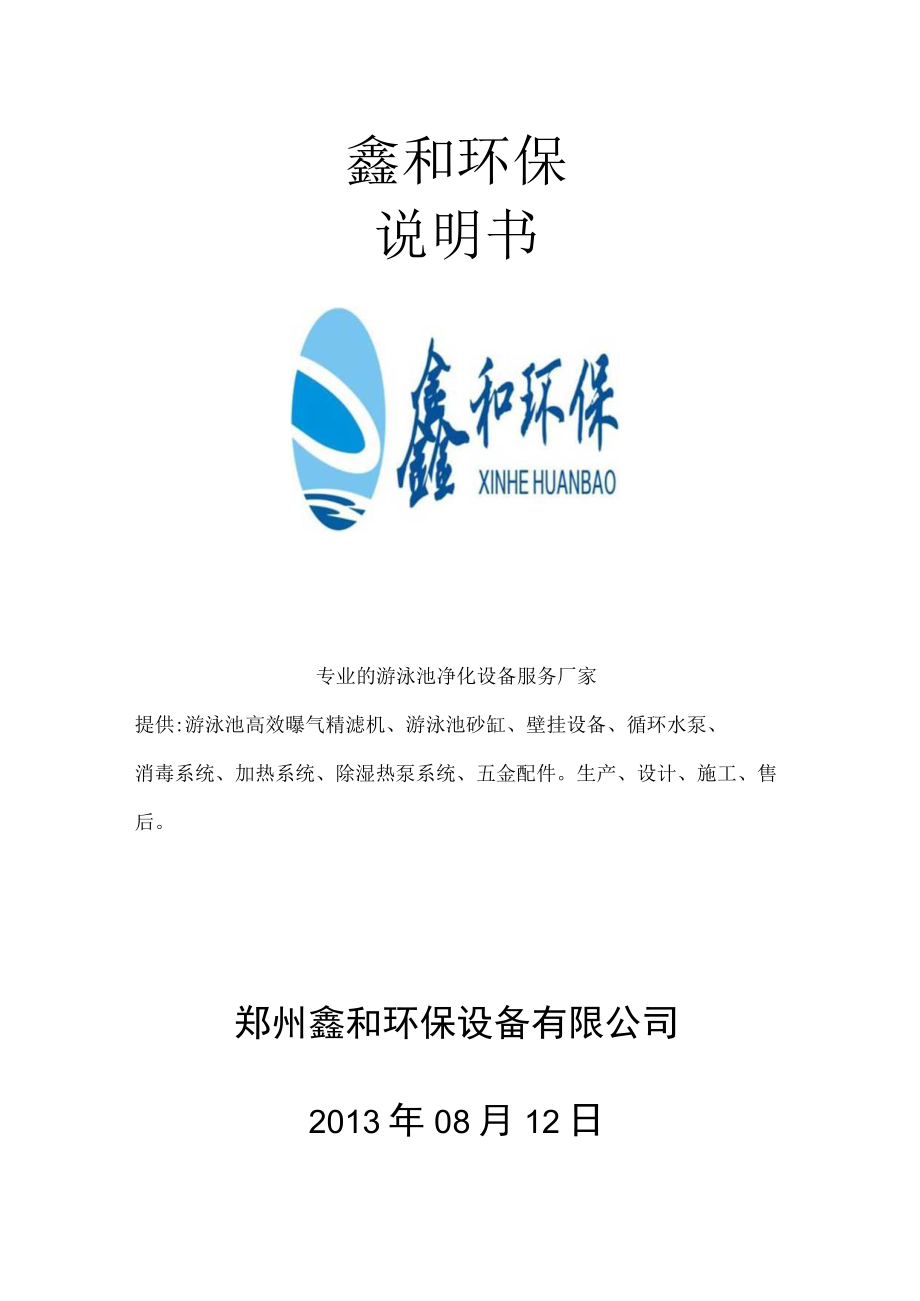

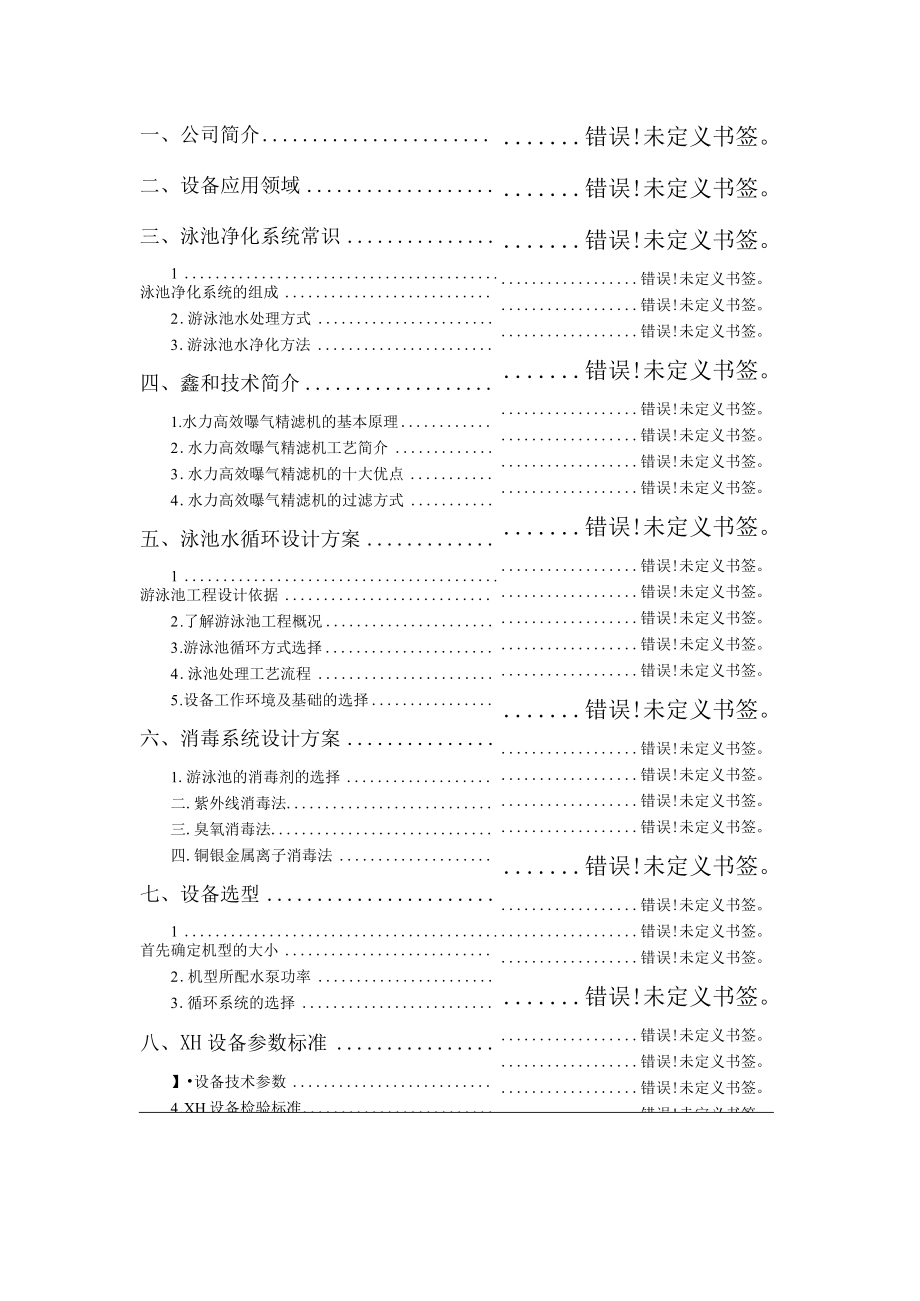

1、鑫和环保说明书专业的游泳池净化设备服务厂家提供:游泳池高效曝气精滤机、游泳池砂缸、壁挂设备、循环水泵、消毒系统、加热系统、除湿热泵系统、五金配件。生产、设计、施工、售后。郑州鑫和环保设备有限公司2013年08月12日一、公司简介二、设备应用领域三、泳池净化系统常识1 .泳池净化系统的组成2 .游泳池水处理方式3 .游泳池水净化方法四、鑫和技术简介1.水力高效曝气精滤机的基本原理2 .水力高效曝气精滤机工艺简介3 .水力高效曝气精滤机的十大优点4 .水力高效曝气精滤机的过滤方式五、泳池水循环设计方案1 .游泳池工程设计依据2 .了解游泳池工程概况3 .游泳池循环方式选择4 .泳池处理工艺流程5
2、.设备工作环境及基础的选择六、消毒系统设计方案1.游泳池的消毒剂的选择二.紫外线消毒法三.臭氧消毒法四.铜银金属离子消毒法七、设备选型1 .首先确定机型的大小2 .机型所配水泵功率3 .循环系统的选择八、XH设备参数标准】设备技术参数4 .XH设备检验标准5 .调试说明6 .设备的维护7 .常见问题的处理九、技术比较错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义
3、书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。1.过滤精度对比.2.设备占地面积对比3.使用寿命长对比.4.运行费用对比.5.过滤水质优对比.6.操作安全简单对比错误!未定义书签错误!未定义书签 错误!未定义书签 错误!未定义书签 错误!未定义书签 错误!未定义书签十、客户服务错误!未定义书签。1 .技术咨询错误!未定义书签。2 .
4、供货范围错误!未定义书签。3 .技术培训错误!未定义书签。4 .售后服务错误!未定义书签。一、公司简介郑州鑫和环保设备有限公司坐落于郑州高新区国家大学科技园孵化一区，是一家专业从事研发、生产、销售、安装、售后运营于一体的环保设备型民营企业。公司现主经营各种游泳池设备、壁挂式泳池设备、景观水设备、各种RO反渗透设备、家用纯水机、恒温除湿热泵、二氧化氯消毒装置、臭氧发生器，以及各种泳池消毒药品、泳池五金配件、板式换热器等的专业型家。郑州鑫和环保设备有限公司生产的一体化高效精滤机完全模拟水体自然净化的原理实现了一套设备多种功能，广泛应用于现代化饮用水的预处理、游泳馆、游泳池、景观水体的净化等；一体化
5、精滤机以优异的过滤效果为N座游泳池及景观水体还清工程创造了优质的水质环境，让我们的泳池，景观水体真真正正的达到了清澈见底的效果，整套设备无需人工干预，实现了水利自动化运行，虹吸反冲洗真正实现以水治水的设计理念，优秀的设备来自优秀的团体，我公司注重科技发展，深刻知道科技是公司立足的根本，优厚的技术力量，坚定不移的环保信念，相信在不远的将来我公司一定能成为中原大地一颗冉冉升起的环保明星，立足环保，发展环保事业，为祖国的绿化建设贡献我们自己的一份微薄之力。企业秉承”质量第一.信誉第一,用户至上的宗旨，以强化质量意识.持续满足顾客要求；强化竞争意识，提高产品销量；强化管理意识，持续改进质量体系的质量方
6、针来赢得国内外客户的好评。鑫和人遵守3开拓,创新务实.奋进的企业精神，努力按现代企业制度建立更加完善的管理体系，致力于国内及国际市场。郑州鑫和环保设备有限公司将为人类的健康和环保事业不断开拓进去，努力奋斗，为客户开发出更多更好的绿色环保产品。二、设备应用领域1 .游泳池水净化、景观水净化、喷泉水景、河湖水净化、观赏水池、养殖业水池水净化处理等。2 .石油、化工、冶金、电力、炼油、轻工、纺织等工业循环冷却水等的预处理去除悬孚杂质旁滤处理。3 .地表水净化，地下水除铁除锦，饮用水的预处理。4 .城市、乡镇自来水厂的过滤处理。名称原水浊度处理后浊度游泳池循环水处理原水WIONTU滤后这INTU河、湖
7、景观水处理原水W20NTU滤后W5NTU养殖业水处理原水W25NTU滤后W5NTU自来水厂净化过滤原水20NTU滤后2NTU循环冷却水旁滤原水25NTU滤后W5NTU絮凝沉淀过滤原水35NTU滤后W5NTU三、泳池净化系统常识1 .泳池净化系统的组成1.1 游泳池过漉设备：游泳池过滤设备主要的作用是起到净化泳池水体的作用，既满足游泳池水的浊度要求，保证泳池的清晰度，去除悬孚物，大的颗粒物质。1.2 游泳池循环设备：游泳池的循环设备主要就是水泵以及控制的阀门等，水泵就相当予人体的心脏，是整个水循环系统的动力来源，即从泳池抽水，又能提供足够的能力使其过滤后的满足要求的洁净水体返回游泳池。1.3游泳
8、池消毒设备：游泳池的消毒设备主要就是起到消毒的作用了，就是既要能消灭泳池水体的大肠杆菌，菌落总群，分解有机物等，又能提建立水体的免疫系统，保证水体不坏死。1.4 泳池水质监测系统（可选）：实时监测游泳池水体，余氯含量，及时补充游泳池消毒剂，满足泳池卫生。1.5 泳池水加热恒温系统（可选）：主要针对恒温泳池，提供持续不断的热量来源，满足游泳池的水温要求（26oC-28C）1.6 泳池水下照明系统（可选）：提供游泳池的水体照明系统，满足夜晚开放的游泳池，可看清游泳池的池底或泳道线，或者是纯粹的感光享受（七彩光）泳池池内布水系统：一定要满足游泳池的各各地方的水进行及时的更换补充过滤后的洁净的水：保证
9、泳池不存在死角，以免影响整个水体。1.7 泳池池体清洁设备：清洁设备主要包括，深浅叶网（去除水体的漂孚物）伸缩管（具有伸缩功能辅助人工），池壁刷（清洁池壁池底附着物），吸污机（去除池底污染物），泳池扶梯（提供人下水的工具）进回水格栅（阻挡异物）。2 .游泳池水处理方式2.1 泳池循环方式应满足：水流分布均匀，宜用可调式给水口或对称式给水管布置；全部池水能及时地、持续不断地更新交换，池内不产生涡流和短流；管道安装、敷设和维修均应方便。2.2 泳池水循环有如下三种方式* 顺流式：即由池的端壁或侧壁进水，由池底回水的方式。这是我国普通采用的方式，它具有投资少，效果好的优点，但存在池底积污较多，维护管
10、理工作量大的缺点；* 逆流式：即由池底进水，由池面溢流回水的方式。它具有池底积污少、能有效去除水面漂孚物、氯与池水混合充分等优点。但存在池底需架空设置，基建费用较多的缺点。该池水循环方式.是国际泳联推荐的方式；* 混合式：即全部循环水由池底送入池内，不少于50%循环流量的水，由池底回水。这种池水循环方式在我国较少使用。3 .游泳池水净化方法*换水式：即将用脏了的池水全部排除.重新换人新鲜洁净的水以供使用的方式。它水质卫生不易保证，且浪费水资源，而且不能连续使用，故不宜采用。*溢流式：即一边不断地按一定比例将用脏了的池水排放，同时又连续不断地按此比例向池内供给洁净而又卫生的新鲜水的方式。它只能在
11、水源充沛的地区采用。如水源充沛，但水质较差时，可将水澄清或过滤消毒后送人游泳池。该方式的排水不方便。*循环过漉式：即将池水按一定比例用水泵抽吸送入游泳池过滤器，去除水中的污物、悬孚物等，并进行过滤后的杀菌消毒处理消灭游泳池细菌，满足卫生要求.再送入游泳池内进行继续循环使用的方式。此方式是目前国内外广泛采用的方法。四、鑫和技术简介1 .一体化曝气精滤机的基本原理理论依据：自然界水体自净通过地表水在太阳的作用下蒸发至天空，形成云并通过降雨会落到地面这是的雨水会携带大气中的灰尘、病菌、以及PH过碱性;这时在地球引力的作用下自然的渗透到底层，经过地层的多层过滤（土层、岩石层等）进行深层的净化后，在汇聚
12、到一起成为地下径流，再以泉水或者洁净水体等形式流出或为人所用或汇流成何（周而复始），在这过程中，因地势的高低变化，自然的完成一些溶氧过程（比如瀑布等），使水自身的自净能力不断增强，“流水不腐”说的就是这个道理。水力全自动高效曝气精滤机的原理就是完全模拟自然界客观存在的水体自净现象为理论依据，融入多种先进水处理技术研发的一种新型的水处理设备。具体如下：首先原水在重立作用下，或压力作用下自进水管进入高效精滤机的曝气溶氧模块进行曝气溶氧，然后原水会被分散进入四个精滤机模块被挡板分散进入浑水区，再从浑水区经过滤料层，承托层、网板进入集水区。原水中的悬孚物等浊质被截留和附着在滤料层的表面及滤料层之中，进
13、入集水区的水为滤后清水。清水在滤前与滤后两液面位差作用下或原水压力作用下，自集水区沿数条冲、清水管自下而上进入清水区，再从清水区溢入顶部的集水槽，沿集水槽流至出水管，以重力方式流出高效精滤机。随着过滤的持续进行，滤料层中截留和吸附的悬孚物等浊质逐渐增多，同时滤料过滤的阻力也逐渐增大，过滤速度也在逐渐减小，原水在虹吸上升管内的液面也逐渐上升。滤罐在过滤并开始向罐外产水的初期，或反冲洗后重新产水的初期,原水在虹吸上升管内的液面与滤罐内清水区的液面高度是相同的，随着滤料层阻力的增加，滤速逐渐减小，原水在虹吸上升管内正是从该起始液面逐渐上升的。当液面升至“反冲洗前，管内最高水位”时，说明滤料层的阻力达
14、到了最大允许阻力，即达到了“期终水头损失”。如果急促过滤产水，滤后水的浊度将不合格,也正是此时，高效精滤机随即自动进入以下所述的反冲洗过程。原水不断自进水管进入虹吸上升管在辅助虹吸管的管口处，进入辅助虹吸管并沿该管下跌，在下跌过程中通过“抽气三通”，并带走“抽气三通”侧管内的空气，而“抽气三通”侧管是连接虹吸管系统倒置U型管顶部的，这样，“抽气三通”就抽吸了虹吸管系统倒置U型管顶部和虹吸下降管内的空气，由于虹吸下降管的下部管口在排水水封内被水封住管口，于是倒置U型管顶部及虹吸下降管内逐渐形成负压，并且真空度逐渐增大，水封内的水在虹吸下降管的液面从“反冲洗前，管内最低水位”迅速上升，并越过倒置U
