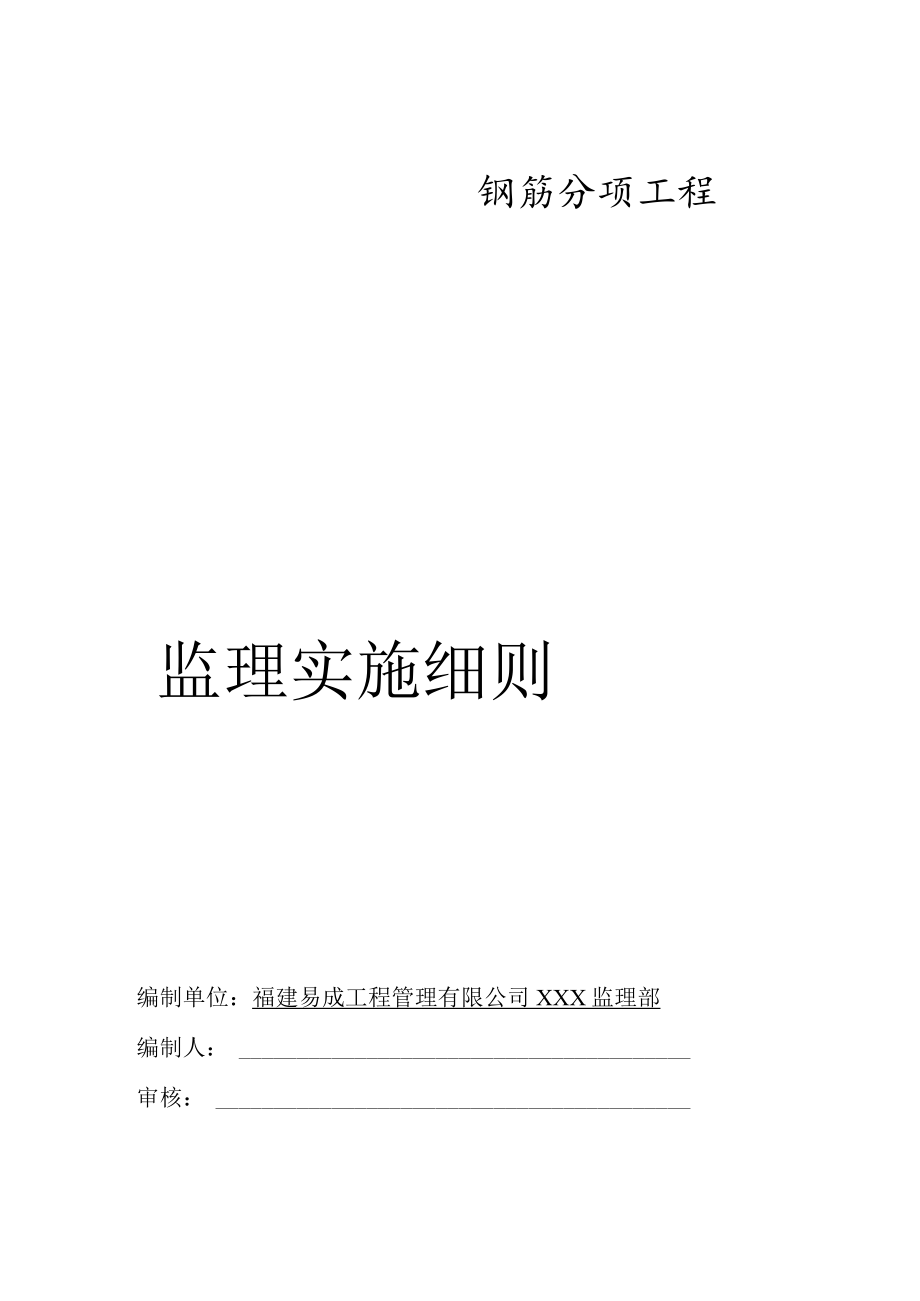

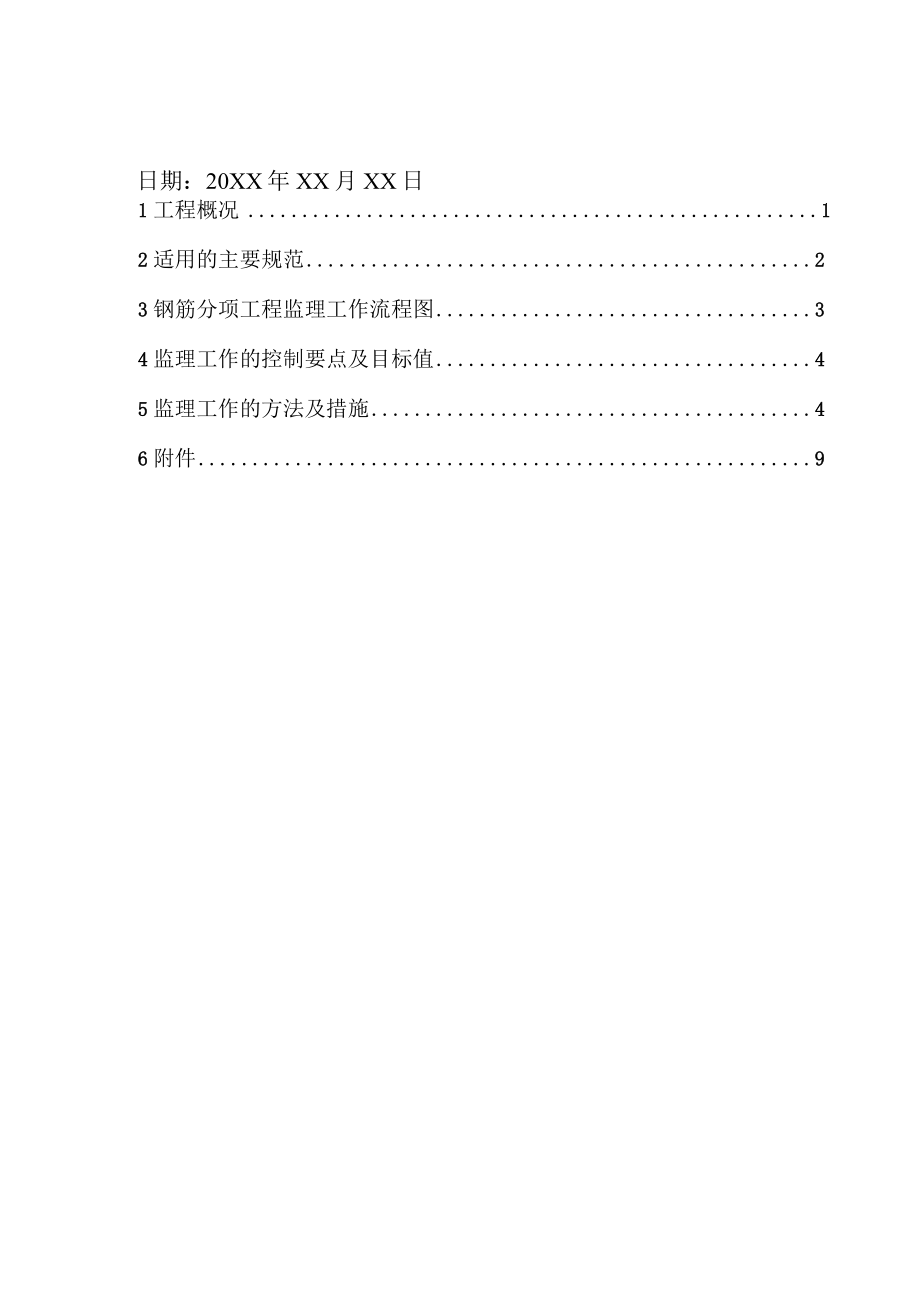

1、钢筋分项工程监理实施细则编制单位：福建易成工程管理有限公司XXX监理部编制人：审核：日期：20XX年XX月XX日1工程概况12适用的主要规范23钢筋分项工程监理工作流程图34监理工作的控制要点及目标值45监理工作的方法及措施46附件9XXX工程钢筋分项工程监理实施细则1工程概况工程名称：市档案馆及城建档案馆技术业务用房建设单位：厦门市档案馆、厦门市城市建设档案馆代建单位：厦门住宅建设集团有限公司设计单位：天厦建筑设计（厦门）有限公司、厦门合立道工程设计集团股份有限公司、天津市建筑设计院基坑支护设计及勘察单位：厦门地质工程勘察院监理单位：福建易成工程管理有限公司施工单位：福建九鼎建设集团有限公司
2、建筑规模：项目主要建设市档案馆及市城建档案馆的档案库房，对外服务用房、档案业务和技术用房、配套办公用房、附属用房等技术业务用房，用地面积约14232平方米，总建筑面积约67771.441平方米，建筑总高度91.2米，其中：地上21层，裙楼5层，建筑面积56925.61平方米；地下一层，建筑面积10845.831平方米。本工程主楼为框剪结构，裙房、地下室为框架结构，楼层均采用现浇钢筋混凝土梁、板结构。本工程抗震设防烈度为7度，按8度采取抗震措施。设计使用年限为50年，耐久年限100年。屋面、地下室防水等级为一级，耐火等级为一级，结构安全等级如下表.表423结构抗信等级储辆备法泰膝Tt费力矫一级O
3、二教地隧糕二级主材一懿鼬圻级2适用的主要规范1、建筑工程施工质量验收统一标准50300-2013；2、钢筋焊接及验收规程JGJI8-2012；3、钢筋机械连接技术规程JGJ107-2016；4、混凝土结构工程施工规范GB50666-2011；5、混凝土结构工程施工质量验收规范GB50204-2015；6、施工现场临时用电安全技术规范JGJ46-2005；7、建筑施工高处作业安全技术规范JGJ80-2016；8、建筑工程抗震设防分类标准GB50223-2008；9、混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）16G101-110、混凝土结构施工图平面整体表
4、示方法制图规则和构造详图（现浇混凝土板式楼梯）16G101-211、混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础、桩基础）16G101-312、现浇混凝土框架、剪力墙、梁、板12G901-113、现浇混凝土板式楼梯12G901-214、独立基础、条形基础、筏形基础、桩基承台12G901-33钢筋分项工程9理工作流程图原材料自检合格4监理工作的控制要点及目标值一见下表5监理工作的方法及措施一见下表控制要点目标值工作的方法及措施1原材料合格检查、见证对进场的钢筋，检查产品合格证、出厂检验报告，并对其外观质量（钢筋应平直、无损伤、表面不得有裂纹、油污、颗粒状或片状
5、老锈）作检查，在外观质量合格的前提下，见证取样送检，再检查复验报告，不合格的，签发监理通知单，作出标识，并限期退场。注：同品种、同级别、同规格钢筋的每一检验批不大于60吨。2钢筋调直HPB235冷拉率W4%,HRB335.HRB400冷拉率近1%。平行检验用钢尺检查，按每工作班同一类型钢筋、同一加工设备抽查不少于3件，抽样检验的合格点率应达到80%以3受力钢筋的弯钩和弯折180弯钩：弯弧内径2.5d平直长度23d135弯钩：弯弧内径24dW90弯钩：弯弧内径25d上，且不得有严重缺陷，不符合要求的返工至合格为止。4箍筋末端弯钩形式弯弧内径N4d、弯折角为135、平直长度为IOd5受力钢筋顺长度
6、方向全长的净尺寸IOmm6弯起钢筋的弯折位置20mm7箍筋内净尺寸5mm8连接方式设计要求检查根据设计文件的要求对连接方式进行检查，不符和要求的，应返工到符合设计要求为止。9焊接接头合格详见附页要求见证、平行检验在外观检查合格的基础上，见证取样送检，若不合格，应双倍取样，再不合格则应全部割除，重新焊接、检查，直至合格为止。注：300个接头为一检验批。控制要点目标值工作的方法及措施10绑扎接头合格平行检验用钢尺（按抽查构件数量的10%）检查，不符和要求的，整改至合格为止。1绑扎接头的质量要求：接头相互错开，接头中钢筋的横向净距不应小于钢筋直径，并不应小于25mm；纵向受拉钢11梁柱纵向受力钢筋搭
7、接范围内箍筋设置符合设计规范的要求筋搭接接头百分率：对梁类、板类及墙类构件，不宜大于25%；对柱类构件，不宜大于50%o2箍筋的质量要求：2.1 直径不应小于搭接钢筋较大直径的0.25倍。2.2 间距：受拉(受压)搭接区段的箍筋不应大于搭接钢筋较小直径的5(10)倍，且不大于100(200)mmo2.3 当柱中纵向受力钢筋直径大于25mm时，应在搭接接头两个端面外IOOnInI范围内各设置两个箍筋，其间距宜为50mmo12受力钢筋的品种、级别、规格和数量符合设计要求平行检验按设计文件的要求，对现场的钢筋进行检查，不符和要求的。整改至符合要求为止。13绑扎钢筋网长、宽10mm平行检验用钢尺检查(
8、按抽查构件数量的10%),抽样检验14绑扎钢筋网网眼尺寸20mm的合格率点应达到80%及以上，且不得有严重缺陷，不符和要求的，整改至合格为止。注：1检查预埋件中心位置时，应纵、横两个方向量测，并取其中的较大值；2表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格点率应达到90%及以上，且不得有超过表中数值1.5倍的尺寸偏差。15绑扎钢筋骨架长土IOmm16绑扎钢筋骨架宽、高5mm17受力钢筋间距IOmm18受力钢筋排距5mm保19护层基础土IOmm柱、梁5mm板、墙3mm20绑扎箍筋、横向钢筋间距20mm21钢筋弯起点位S20mm预22埋件中心线位置5mm水平高差+3Omm6附件：钢筋焊接的质
9、量要求1总则1. 1从事钢筋焊接施工的焊工必须持有焊工考试合格证，才能上岗操作。1.2 搭接焊所采用的焊条：HRB335选用E4303,HRB400选用E5003。1.3 凡施焊的各种钢筋均应有质量证明书，焊条、焊剂应有产品合格证。1.4 在工程开工正式焊接之前，参与该项施焊的焊工应进行现场条件下的焊接工艺试验，并经试验合格后，方可正式生产。试验结果应符合质量检验与验收时的要求。1.5 钢筋焊接施工前，应清除钢筋焊接部位表面上的锈斑、油污、杂物等；钢筋端部当有弯折、扭曲时，应予以矫直或切除。1.6 带肋钢筋进行闪光对焊、电弧焊、电渣压力焊时，宜将纵肋对纵肋安装和焊接。1.7 焊剂应存放在干燥的
10、库房内，当受潮时，在使用前应经250300C烘焙2ho1.8 使用中回收的焊剂应清除熔渣和杂物，应与新焊剂混合均匀后使用。2质量检验与验收2. 1一般规定1 .1.1钢筋焊接接头或焊接制品应按检验批进行质量检验与验收，并划分为主控项和一般项目两类。质量检验时，应包括外观检查和力学性能检验。2 .1.2纵向受力钢筋焊接接头，包括闪光对焊接头、搭接焊接头、电渣压力焊接头的连接方式检查和接头的力学性能检验规定为主控项目。接头连接方式应符合设计要求，并应全数检查，检验方法为观察。接头试件进行力学性能检验时，其质量和检查数量应符合规范有关规定；检验方法包括：检查钢筋出厂质量证明书、钢筋进场复验报告、各项
11、焊接材料产品合格证、接头试件力学性能实验报告等。焊接接头的外观质量检查规定为一般项目。3 .1.3焊接接头外观检查时，首先应由焊工对所焊接头或制品进行自检；然后由施工单位专业质量检查员检验；监理单位进行验收纪录。纵向受力钢筋焊接接头外观检查时，每一检验批中应随机抽取10%的焊接接头。检查结果，当外观质量各小项不合格数均小于或等于抽检数的10%,则该批焊接接头外观质量评为合格。当某一小项不合格数超过抽检数的10%时，应对该批焊接接头该小项逐个进行复检，并剔出不合格接头；对外观检查不合格接头采取修整或焊补措施后，可提交二次验收。4 .1.4力学性能检验时，应在接头外观检查合格后随机抽取试件进行试验
12、。试验方法应按现行行业标准钢筋焊接接头试验方法标准JGJ/T27有关规定执行。试验报告应包括下列内容：1工程名称、取样部位；2批号、批量；3钢筋牌号、规格；4焊接方法；5焊工姓名及考试合格证编号；6施工单位；7力学性能试验结果。2.1.5钢筋闪光对焊接头、搭接焊接头、电渣压力焊接头拉伸试验结果均应符合下列要求：1 3个热轧钢筋接头试件的抗拉强度均不得小于该牌号钢筋规定的抗拉强度；2至少应有2个试件断于焊缝之外，并应呈延性断裂。当达到上述2项要求时，应评定该批接头为抗拉强度合格。当试验结果有2个试件抗拉强度小于钢筋规定的抗拉强度，或3个试件均在焊缝或热影响区发生脆性断裂时，则一次判定该批接头为不
13、合格品。当试验结果有1个试件的抗拉强度小于规定值，或2个试件在焊缝或热影响区发生脆性断裂，其抗拉强度均小于钢筋规定抗拉强度的1.lO倍时，应进行复验。复验时，应再切取6个试件。复验结果，当仍有1个试件的抗拉强度小于规定值，或有3个试件断于焊缝或热影响区，呈脆性断裂，其抗拉强度小于钢筋规定抗拉强度的1.Io倍时，应判定该批接头为不合格品。注：当接头试件虽断于焊缝或热影响区，呈脆性断裂，但其抗拉强度大于或等于钢筋规定抗拉强度的1.lO倍时，可按断于焊缝或热影响区之外，呈延性断裂同等对待。2. 1.6闪光对焊接头进行弯曲试验时，应将受压面的金属毛刺和徽粗凸起部分消除，且应与钢筋的外表齐平。弯曲试验可
14、在万能试验机、手动或电动液压弯曲试验器上进行，焊缝应处于弯曲中心点，弯心直径和弯曲角应符合下表的规定。钢筋牌号弯心直径弯曲角（）HRB3354d90HRB4005d90注：1d为钢筋直径（mm）；2直径大于25mm的钢筋焊接接头，弯心直径应增加1倍钢筋至今。当试验结果，弯至90,有2个或3个试件外侧（含焊缝和热影响区）未发生破裂，应评定该批弯曲试验合格。当3个试件均发生破裂，则一次判定该批接头为不合格品。当有2个试件发生破裂，应进行复检。复验时，应再切取6个试件。复验结果，当有3个试件发生破裂时，应判定该批接头为不合格品。注：当试件外侧横向裂纹宽度达到0.5mm时，应认定已经破裂。2.1.7钢筋焊接接头或焊接制品质量验收时应在施工单位自行质量评定合格的基础上，由监理单位对检验批有关资料进行核查，组织项目专业质量检查员等进行验收，对焊接接头合格与否做出结论。2.2钢筋闪光对焊接头2.2.1闪光对焊接头的质量检验，应分批进行外观检查和力学性能检验，并应按下列规定作为一个检验批：1在同一台班内，由同一焊工完成的300个同牌号、同直径钢筋焊接接头应作为一批。当同一台班内焊接的接头数量较少，可在一周之内累计计算；累计仍不足300个接头时，应按一
