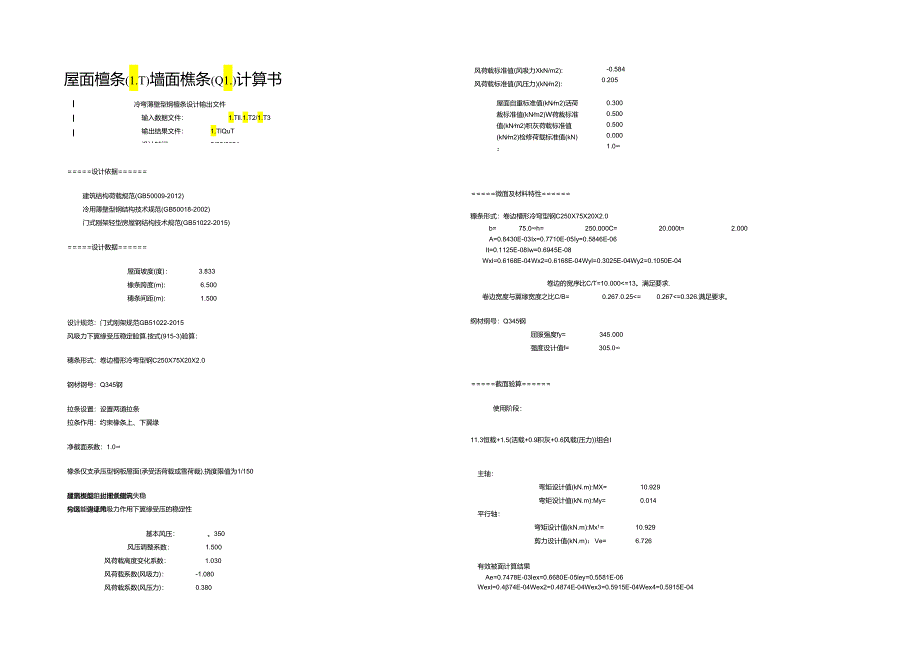

1、屋面檀条(1.T)墙面樵条(Q1.)计算书风荷载标准值(风吸力XkN/m2):风荷载标准值(风压力)(kNm2):-0.5840.205IIII冷弯薄壁型钢檀条设计输出文件输入数据文件:1.Tll.1.T2/1.T3输出结果文件:1.TlQuT设计时间:5/28/2021屋面自重标准值(kNm2)活荷裁标准值(kNm2)W荷裁标准值(kNm2)积灰荷载标准值(kNm2)检修荷载标准值(kN):0.3000.5000.5000.0001.0=设计依据=建筑结构荷载规范(GB50009-2012)冷用薄壁型钢结构技术规范(GB50018-2002)门式刚架轻型房屋钢结构技术规范(GB51022-2
2、015)=设计数据=屋面坡度(度):3.833橡条跨度(m):6.500穗条间距(m):1.500设计规范:门式刚架规范GB51022-2015风吸力下翼缘受压稳定睑算.按式(915-3)验算:穗条形式:卷边槽形冷弯型钢C250X75X20X2.0钢材钢号:Q345钢拉条设置:设置两道拉条拉条作用:约束橡条上、下翼缘净截面系数:1.0橡条仅支承压型钢板屋面(承受活荷载或雪荷裁).挠度限值为1/150屋面板能阻止摞条侧向失稳构造能保证风吸力作用下翼缘受压的稳定性=微面及材料特性=糠条形式:卷边槽形冷穹型钢C250X75X20X2.0b=75.0h=250.000C=20.000t=2.000A=
3、0.8430E-03Ix=0.7710E-05Iy=0.5846E-06It=0.1125E-08Iw=0.6945E-08Wxl=0.6168E-04Wx2=0.6168E-04Wyl=0.3025E-04Wy2=0.1050E-04卷边的宽序比C/T=10.000=13。满足要求.卷边宽度与翼缘宽度之比C/B=0.267.0.25=0.267=0.326.满足要求。纲材纲号:Q345钢屈服强度fy=345.000强度设计值f=305.0=截面验算=使用阶段:11.3恒载+1.5(活载+0.9积灰+0.6风载(压力)组合I建筑类型:封闭式建筑分区:边缘带基本风压:。350风压调整系数:1.5

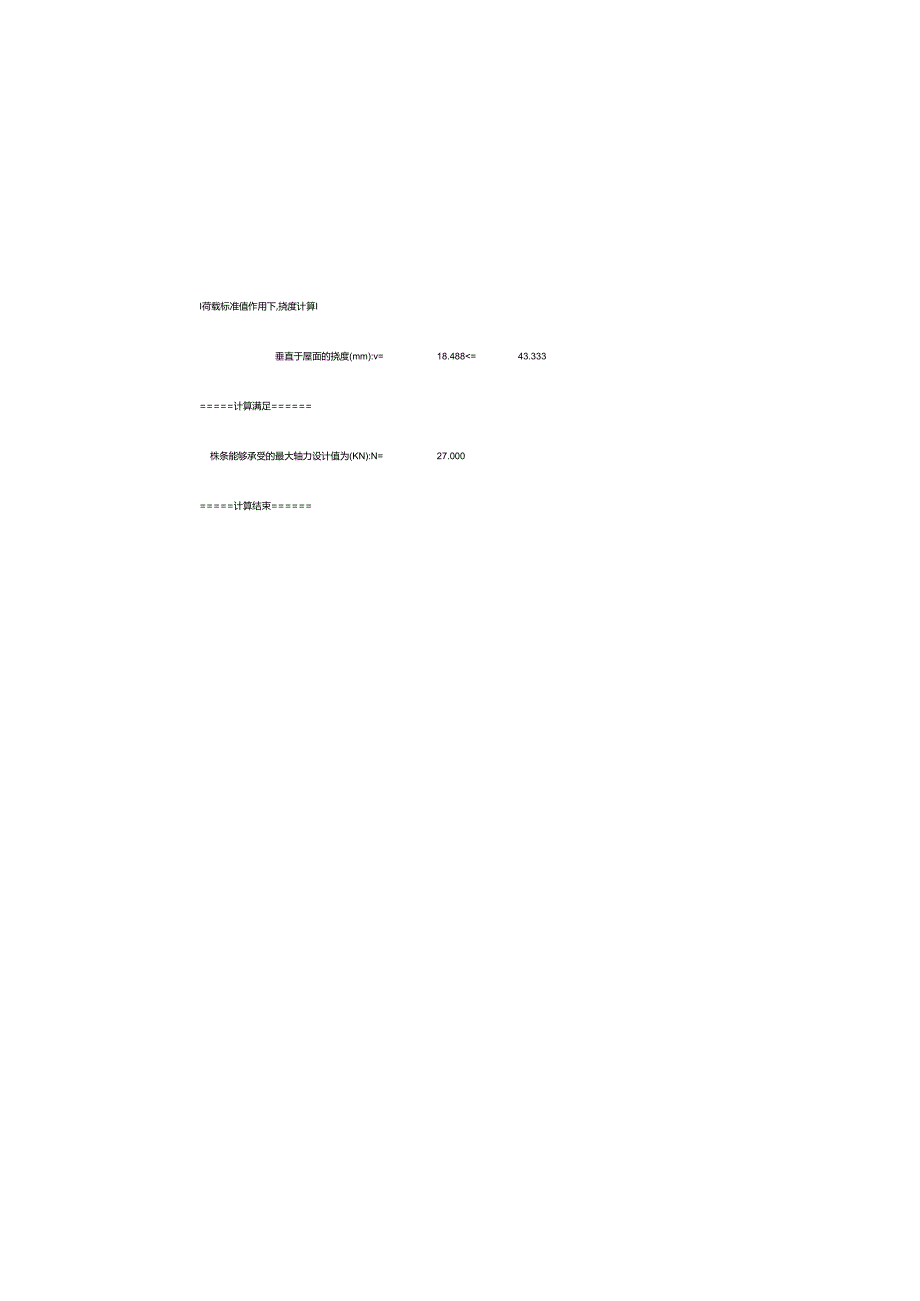

4、00风荷载高度变化系数:1.030风荷载系数(风吸力):-1.080风荷载系数(风压力):0.380主轴:弯矩设计值(kN.m):MX=10.929弯矩设计值(kN.m):My=0.014平行轴:弯矩设计值(kN.m):Mx1=10.929剪力设计值(kN.m):Ve=6.726有效被面计算结果Ae=0.7478E-03lex=0.6680E-05ley=0.5581E-06Wexl=0.474E-04Wex2=0.4874E-04Wex3=0.5915E-04Wex4=0.5915E-04I荷载标准值作用下,挠度计算I垂直于屋面的挠度(mm):v=18.488=43.333=计算满足=株条能

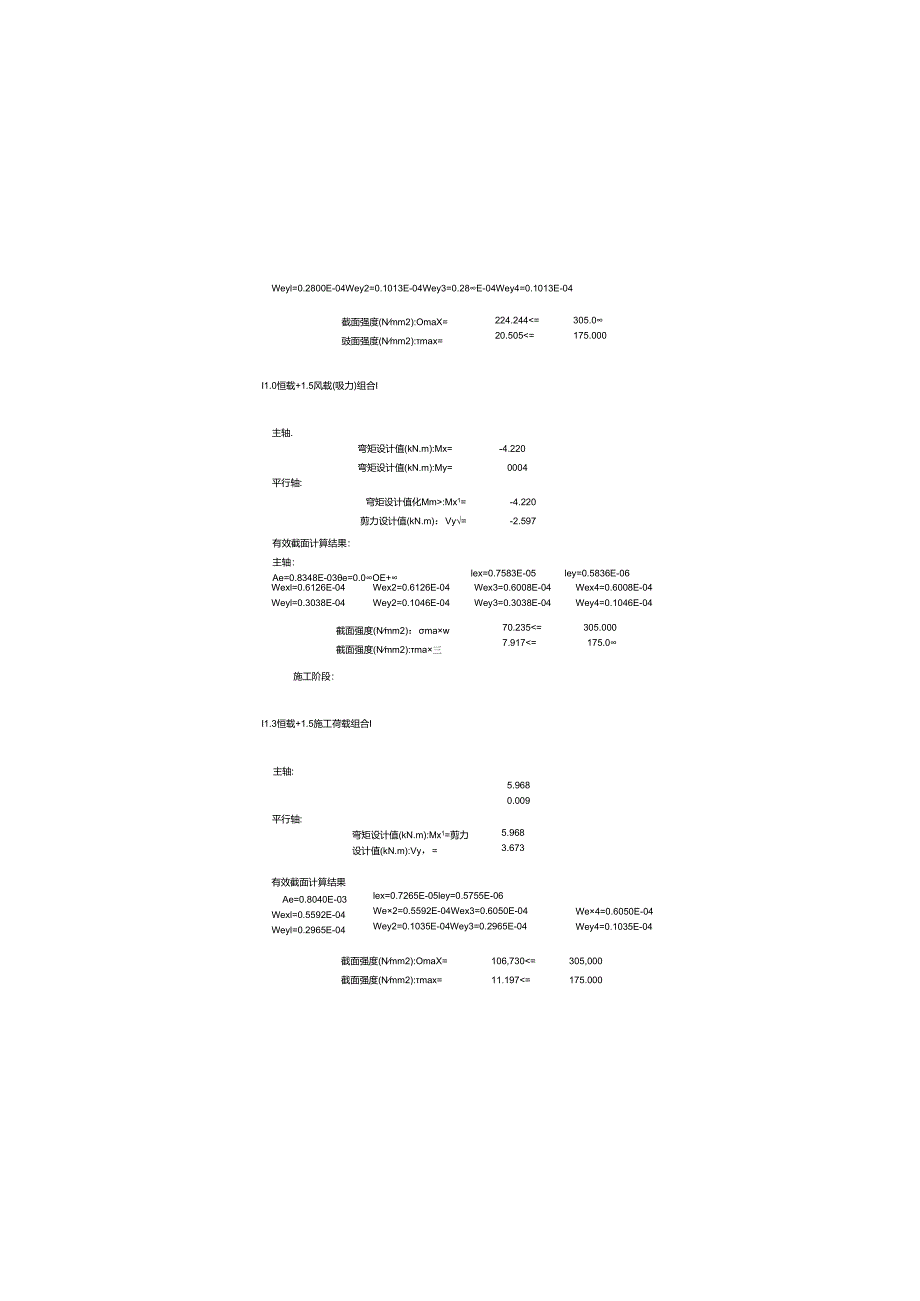

5、够承受的最大轴力设计值为(KN):N=27.000=计算结束=Weyl=0.2800E-04Wey2=0.1013E-04Wey3=0.28E-04Wey4=0.1013E-04截面强度(Nmm2):OmaX=豉面强度(Nmm2):max=224.244=20.505:Mx1=-4.220剪力设计值(kN.m):Vy=-2.597有效截面计算结果:主轴:Ae=0.8348E-03e=0.0OE+lex=0.7583E-05ley=0.5836E-06Wexl=0.6126E-04Weyl=0.3038E-04Wex2=0.6126E-04Wey2=0.1046E-04Wex3=0.6008E-
6、04Wey3=0.3038E-04Wex4=0.6008E-04Wey4=0.1046E-04截面强度(Nmm2):maw截面强度(Nmm2):ma三70.235=7.917=305.000175.0施工阶段:I1.3恒载+1.5施工荷载组合I主轴:5.9680.009平行轴:弯矩设计值(kN.m):Mx1=剪力设计值(kN.m):Vy,=5.9683.673有效截面计算结果Ae=0.8040E-03Wexl=0.5592E-04Weyl=0.2965E-04lex=0.7265E-05ley=0.5755E-06We2=0.5592E-04Wex3=0.6050E-04Wey2=0.1035
7、E-04Wey3=0.2965E-04We4=0.6050E-04Wey4=0.1035E-04截面强度(Nmm2):OmaX=106,730=305,000截面强度(Nmm2):max=11.197=175.000屋面自重标准值(kNr2)活荷裁标准值(kNm2)用荷裁标准值(kNm2)积灰荷裁标准值(kNm2)枪修荷裁标准值(kN):0.3000.5001.0000.000l.0=截面及材料特性=棵条形式:卷边槽形冷弯型钢C250X75X20X25b=75.000h=250.000c=20,000t=2.500A=0.1048E-02Ix=0.9523E-05Iy=0.7131E-06It
8、=0.2184E-08Iw=0.8416E-08Wxl=0.7619E-04Wx2=0.7619E-04Wyl=0.3686E-04Wy2=0.1281E-04卷边的宽厚比C/T=8.000=13.0.满足要求。卷边宽度与翼缘宽度之比CZB=0.267.0.25=0.267=0.326,满足要求。钢材钢号:Q345钢屈服强度fy=345.000强度设计值f=305.0=微面验算=使用阶段:11.3恒载+1.5(活载+0.9积灰+0.6风裁(压力)组合I主轴:理矩设计值(kN.m):Mx=穹矩设计值(kN.m):My=17.3230.023平行轴:弯矩设计值(kN.m):Mx剪力设计值(kN.m
9、):17.32310.660有效截面计算结果Ae=0.9507E-03Wexl=0.6285E-04Weyl=0.3477E-04lex=0.8473E-05ley=0.6876E-06Wex2=0.6285E-04Wex3=0.7356E-04Wex4=0.7356E-04Wey2=0.1245E-04Wey3=0.3477E-04Wey4=0.1245EQ冷夸薄壁型钢槽条设计输出文件1.T2a.OUT5/28/2021输入数据文件:输出结果文件:设计时间:=设计依据=建筑结构荷载规范(GB50009-2012)冷宫薄壁型钢结构技术规范(GB50018-2002)门式刚架轻型房屋钢结构技术规
10、范(GB51022-2015)=设计数据=3.8336.5001.500屋面坡度(度):械条畤度(m):楝条间距(m):设计规范:门式刚架规范GB51022-2015风吸力下翼缘受压稳定验算按式(9.1.5-3)骏算:穗条形式:卷边槽形冷弯型钢C250X75X20X2.5钢材钢号.Q345纲拉条设置:设置两道拉条拉条作用:约束糠条上、下翼缘净截面系数:1.0僚条仅支承压型钢板屋面(承受活荷载或雪荷载).挠度限值为1/150屋面板能阻止棵条侧向失稳构造能保证风吸力作用下黄缘受压的稳定性建筑类型:封闭式建筑分区:中间区基本风压:0.350风压调整系数:1.500风荷载高度变化系数:1.280风荷载
11、系数(风吸力):-1.080风荷载系数(风压力):0.380风荷载标准值(风吸力)(kNm2):-0.726风荷载标准值(风压力)(kNm2):0.255=计算满足=橡条能够承受的最大轴力设计值为(KN):N=7.0=计算结束=截面强度(Nmm2):ma=截面强度(Nmm2):max=275.619=26.107=305.0175.00011.0恒裁+1.5风载(吸力)组合I主轴:弯矩设计值(kN.m):Mx=-5.819弯矩设计值(kN.m):My=0004平行轴:穹矩设计值(kN.m):Mx,=-5.819剪力设计值(kN.m):Vyw=-3.581有效截面计算结果:全截面有效.技面强度(
12、Nmm2):maxw=技面强度(Nmm2):max=76.379=305.08.770=175.O施工阶段:门3恒载+1.5施工荷载组合I主轴:平行轴:弯矩设计值(kN.m):Mx=6.078弯矩设计值(kN.m):My=0.009弯矩设计值(kN.m):Mx,=6.078剪力设计值(kN.m):Vy=3.740有效截面计算结果:全截面有效。截面强度(Nmm2):OmaX=截面强度(Nmm2):ma=79.777=305.09.160=175.0I荷载标准值作用下,挠度计算I垂直于屋面的挠度(men):V=24.024=43.333风压调整系数:1.500风荷载高度变化系数:1.lOO风荷载系
