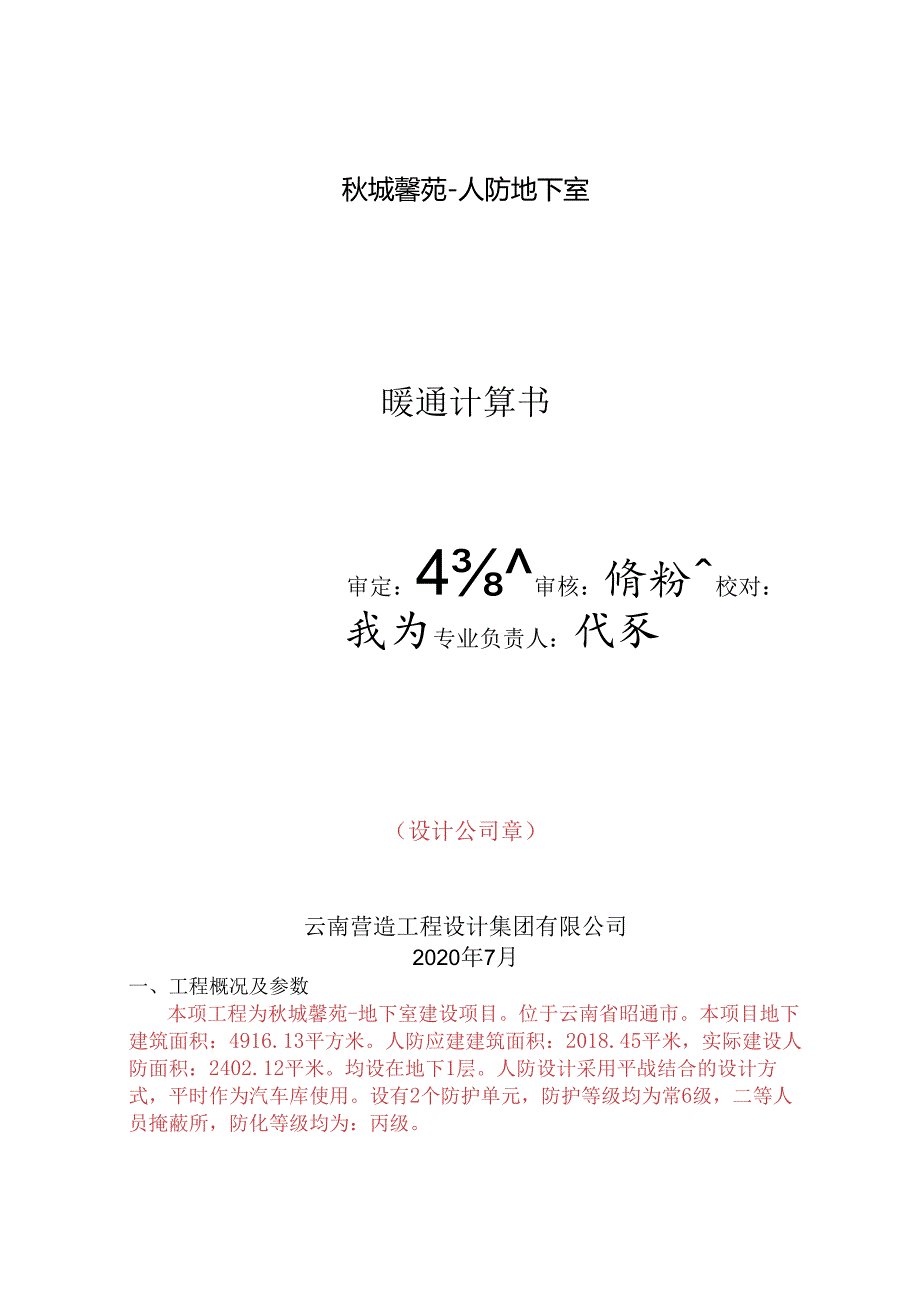

1、秋城馨苑-人防地下室暖通计算书审定：4审核：脩粉校对：我为专业负责人：代豕（设计公司章）云南营造工程设计集团有限公司2020年7月一、工程概况及参数本项工程为秋城馨苑-地下室建设项目。位于云南省昭通市。本项目地下建筑面积：4916.13平方米。人防应建建筑面积：2018.45平米，实际建设人防面积：2402.12平米。均设在地下1层。人防设计采用平战结合的设计方式，平时作为汽车库使用。设有2个防护单元，防护等级均为常6级，二等人员掩蔽所，防化等级均为：丙级。二、战时通风计算：共设置二个防护单元，均为二等人员掩蔽所，每个人员掩蔽所划分为二到四个抗爆暴单元。平时为汽车库及设备用房，按平战结合的使用

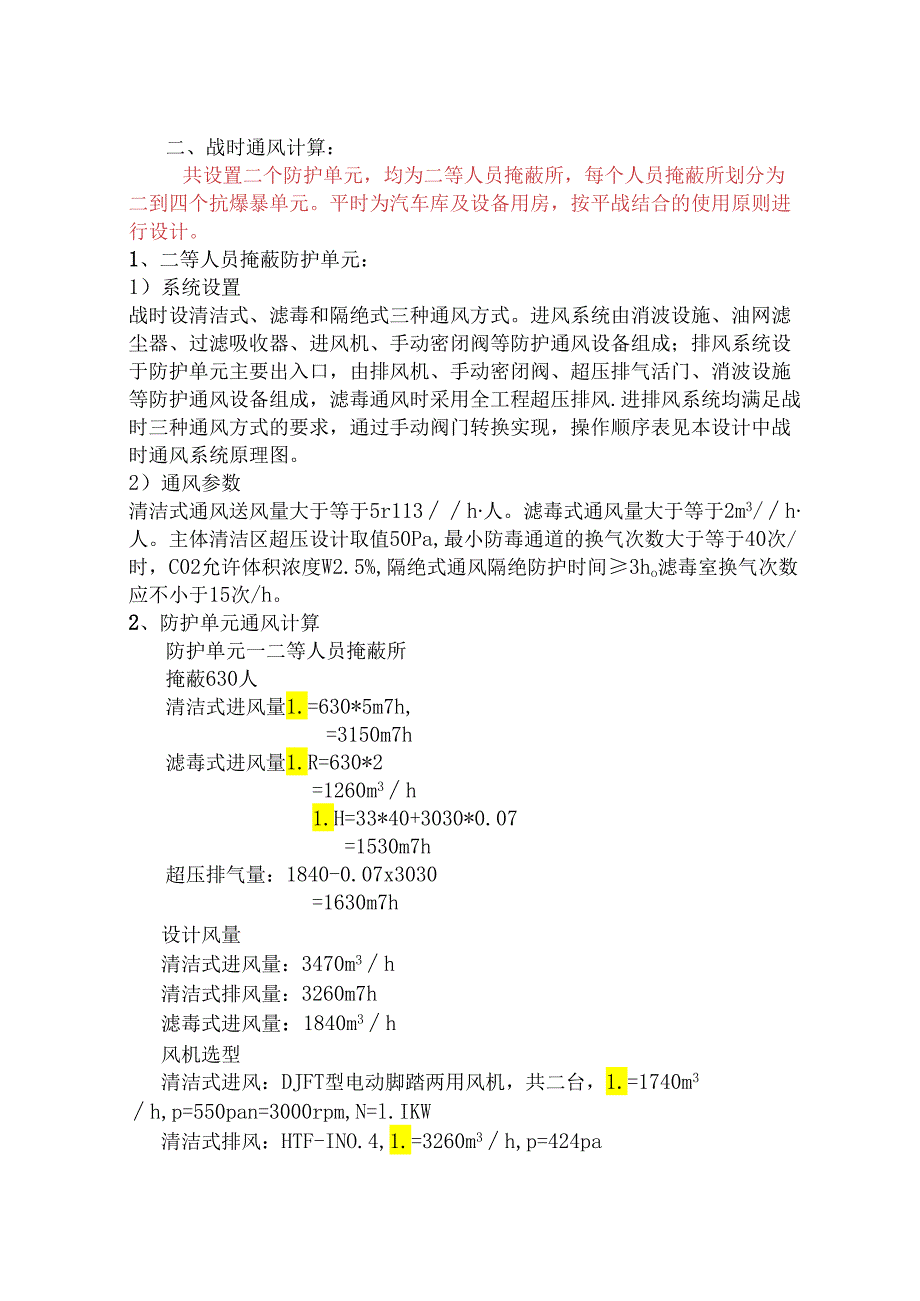

2、原则进行设计。1、二等人员掩蔽防护单元：1）系统设置战时设清洁式、滤毒和隔绝式三种通风方式。进风系统由消波设施、油网滤尘器、过滤吸收器、进风机、手动密闭阀等防护通风设备组成；排风系统设于防护单元主要出入口，由排风机、手动密闭阀、超压排气活门、消波设施等防护通风设备组成，滤毒通风时采用全工程超压排风.进排风系统均满足战时三种通风方式的要求，通过手动阀门转换实现，操作顺序表见本设计中战时通风系统原理图。2）通风参数清洁式通风送风量大于等于5r113h人。滤毒式通风量大于等于2m3/h人。主体清洁区超压设计取值50Pa,最小防毒通道的换气次数大于等于40次/时，C02允许体积浓度W2.5%,隔绝式通
3、风隔绝防护时间3ho滤毒室换气次数应不小于15次/h。2、防护单元通风计算防护单元一二等人员掩蔽所掩蔽630人清洁式进风量1.=630*5m7h,=3150m7h滤毒式进风量1.R=630*2=1260m3h1.H=33*40+3030*0.07=1530m7h超压排气量：1840-0.07x3030=1630m7h设计风量清洁式进风量：3470m3h清洁式排风量：3260m7h滤毒式进风量：1840m3h风机选型清洁式进风：DJFT型电动脚踏两用风机，共二台，1.=1740m3h,p=550pan=3000rpm,N=l.IKW清洁式排风：HTF-INO.4,1.=3260m3h,p=424

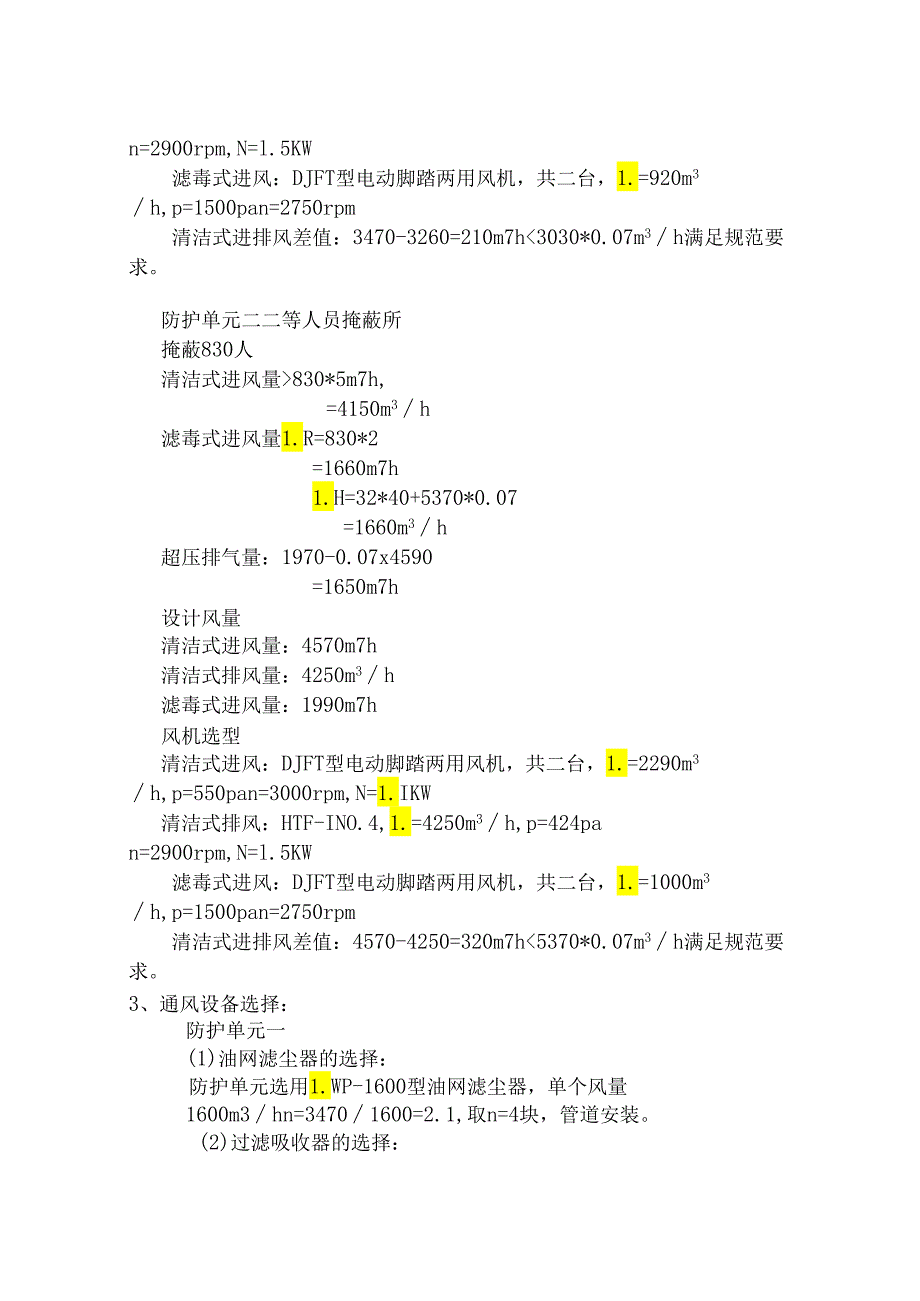

4、pan=2900rpm,N=l.5KW滤毒式进风：DJFT型电动脚踏两用风机，共二台，1.=920m3h,p=1500pan=2750rpm清洁式进排风差值：3470-3260=210m7h830*5m7h,=4150m3h滤毒式进风量1.R=830*2=1660m7h1.H=32*40+5370*0.07=1660m3h超压排气量：1970-0.07x4590=1650m7h设计风量清洁式进风量：4570m7h清洁式排风量：4250m3h滤毒式进风量：1990m7h风机选型清洁式进风：DJFT型电动脚踏两用风机，共二台，1.=2290m3h,p=550pan=3000rpm,N=1.IKW清
5、洁式排风：HTF-INO.4,1.=4250m3h,p=424pan=2900rpm,N=l.5KW滤毒式进风：DJFT型电动脚踏两用风机，共二台，1.=1000m3h,p=1500pan=2750rpm清洁式进排风差值：4570-4250=320m7h3h不必采取其他延长隔绝防护时间的措施就可以满足规范要求。防护单元二N=830人Vo=537Om3防护单元t=IOV(C-Co)/NCi=1000x5370x(2.5%-0.45%)/(830x20)=6.6h3h不必采取其他延长隔绝防护时间的措施就可以满足规范要求。5、防毒通道换气次数计算：防护单元一清洁式通风量：5m7h.p630p=315
6、0m7h,取3470117h:滤毒式通风量：2.0m7h.p630p=1260m7h,取1840m3h漏风量计算：清洁区体积的7%：30300.07=212m3h防毒通道(简易洗消间)体积33m，防毒通道(简易洗消间)换气次数K=(1840-0.07x3030)/33=49次h40次/h满足要求。防护单元二清洁式通风量：5m7h.p830p=4150m7h,取4570m7h:滤毒式通风量：2.0m3h.p830p=1660m3h,取1990m3h漏风量计算：清洁区体积的7姒53700.07=376mVh防毒通道(简易洗消间)体积32峭防毒通道(简易洗消间)换气次数K=(1990-0.07x5370)/32=50次h40次/h满足要求。6、自动排气阀门的选择：防护单元一防护单元选用FCH-250型超压排气活门，单个排气量800m3hn=(1840-0.07x3030)/800=2.03,取n=3个防护单元一防护单元选用FCH-250型超压排气活门，单个排气量800m3hn=(1990-0.07x5370)/800=2.01,取n=3个
