1、装配整体式混凝土框架结构设计标准1总则12术语和符号22.1 术语22.2 符号33材料53.1 混凝土、钢筋和钢材53.2 连接材料53.3 吊环及预埋件73.4 其他材料74基本规定94.1 一般规定94.2 房屋适用高度和高宽比II43结构平面及竖向布置124.4 作用及作用组合144.5 结构计算分析155主体结构设计165.1 一般规定165.2 承载力设计195.3 构造设计226预制构件设计337围护墙体35附录A装配整体式混凝土框架-现浇剪力墙结构37附录B装配整体式混凝土框架-钢支撑结构39本标准用词说明42引用标准名录43附：条文说明45Contents1 GeneralP
2、rovisions12 TermsandSymbols22.1 Terms22.2 Symbols33 Materials53.1 Concrete.ReinforcingBarandSteel53.2 ConnectionMaterials53.3 HangerRingandEmbededParts73.4 OtherMaterials74 BasicRequirements94.1 GeneralRequirements94.2 HeightandAspectRatio1.imitations114.3 StructuralPlan1.ayoutandVerticalArrangement
3、124.4 ActionsandActionCombinations144.5 StructuralAnalysis155 MainStructuralDesign165.1 GeneralRequirements165.2 CapacityCalculation195.3 Detailing226 ComponentDesign337 WallsofBuildingEnvelope35AppwndixAMonolithicPrecastConcreteFrameandCast-in-placeShearWallStructure37AppwndixBMonolithicPrecastConc

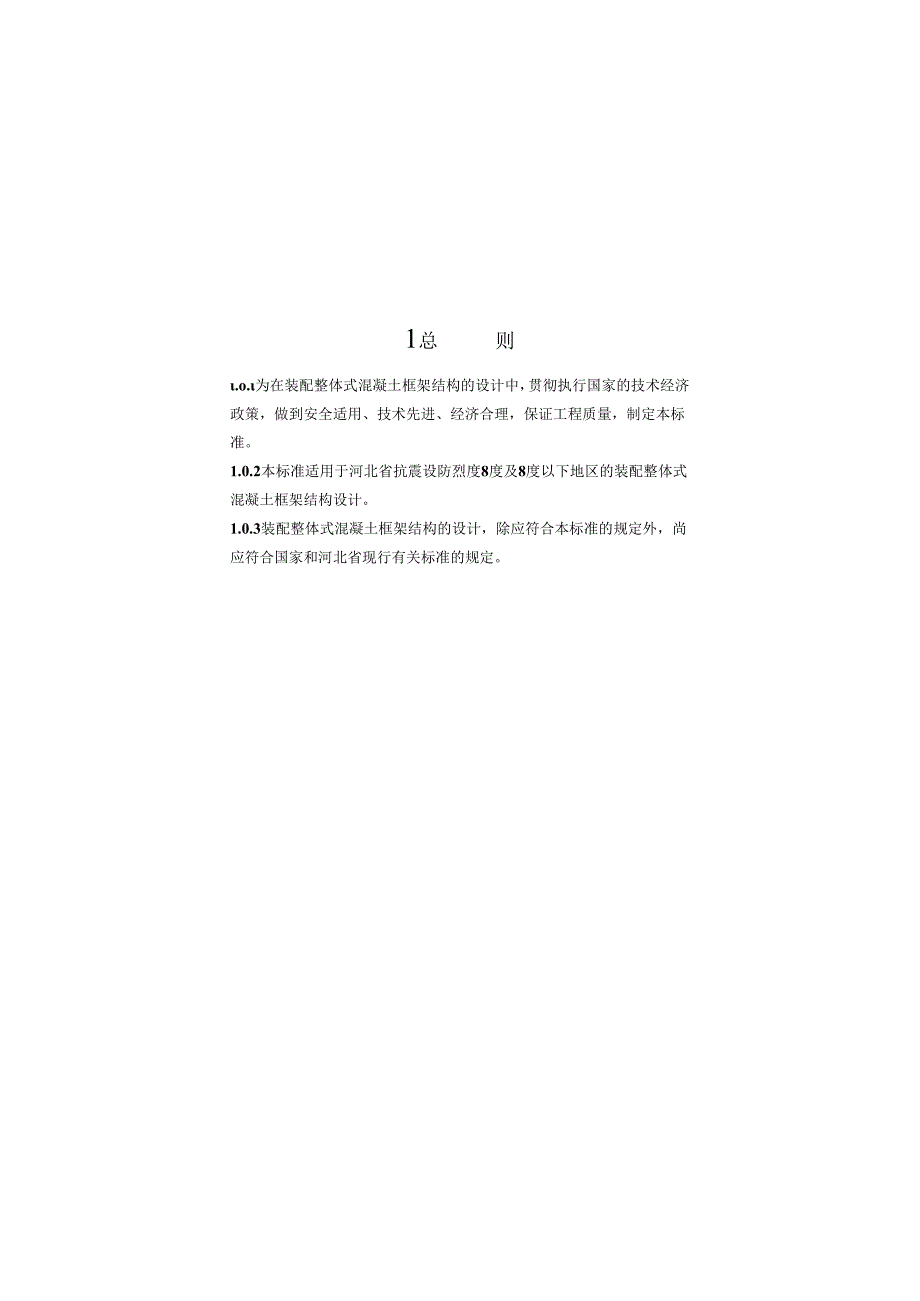

4、reteFrameandCompositeSteelBraceStructure39ExplanationofWordinginthisStandards421.istofQuotedStandards43Addition:ExplanationofProvisions451总则.o.为在装配整体式混凝土框架结构的设计中，贯彻执行国家的技术经济政策，做到安全适用、技术先进、经济合理，保证工程质量，制定本标准。1.0.2本标准适用于河北省抗震设防烈度8度及8度以下地区的装配整体式混凝土框架结构设计。1.0.3装配整体式混凝土框架结构的设计，除应符合本标准的规定外，尚应符合国家和河北省现行有关标准
5、的规定。2术语和符号2.1 术语2.1.1 预制混凝土构件precastconcretecomponent在工厂或现场预先制作的混凝土构件。2.1.2 装配式混凝土结构precastconcretestructure由预制混凝土构件通过可靠的连接方式装配而成的混凝土结构，包括装配整体式混凝土结构、全装配混凝土结构等。2.1.3 装配整体式混凝土结构monolithicprecastconcretestructure由预制混凝土构件通过可靠的连接方式进行连接并与现场后浇混凝土、水泥基灌浆料形成整体的装配式混凝土结构。简称装配整体式结构。2.1.4 装配整体式混凝土框架结构monolithicpr
6、ecastconcreteframestructure全部或部分框架梁、柱采用预制构件构建成的装配整体式混凝土结构。简称装配整体式框架结构。2.1.5 混凝土叠合受弯构件concretecompositeflexuralcomponent预制混凝土梁、板顶部在现场后浇混凝土而形成的整体受弯构件。简称叠合板、叠合梁。2.1.6 混凝土粗糙面concreteroughsurface预制构件结合面上的凹凸不平或骨料显露的表面。简称粗糙面。2.1.7 钢筋挤压套筒连接rebarsplicingbyextrusioncouplingsleeve把带肋钢筋从套筒两端插入套筒内部后，通过挤压套筒使其变形，从
7、而实现钢筋连接的一种钢筋连接方式。可用于框架梁柱钢筋连接。2.1.8 钢筋套筒灌浆连接rebarsplicingbygrout-filledcouplingsleeve在预制混凝土构件内预埋的金属套筒中插入钢筋并灌注水泥基灌浆料而实现的钢筋连接方式。2.1.9 钢筋浆锚搭接连接rebarlappingingrout-filledhole在预制混凝土构件中预留孔道，在孔道中插入需搭接的钢筋，并灌注水泥基灌浆料而实现的钢筋搭接连接方式。2.2 符号2.2.1 材料性能/混凝土轴心抗压强度设计值；钢筋抗拉强度设计值。2.2.2 作用与作用效应N轴向力设计值；Vjd持久设计状况下接缝剪力设计值；dE地
8、震设计状况下接缝剪力设计值；Vmua被连接构件端部按实配钢筋面积计算的斜截面受剪承载力设计值；Vu持久设计状况下梁端、柱端接缝受剪承载力设计值;Vue地震设计状况下梁端、柱端接缝受剪承载力设计值。223几何参数B建筑平面宽度；1.建筑平面长度；d纵向受力钢筋或附加钢筋直径；Zab纵向受拉钢筋的基本锚固长度。2.2.4 计算系数及其他0结构重要性系数；Zre承载力抗震调整系数；w楼层层间最大位移；A接缝受剪承载力增大系数；Ak各键槽的根部截面面积；Asd垂直穿过结合面所有钢筋的面积。3材料3.1 混凝土、钢筋和钢材3.1.1 混凝土的力学性能指标和耐久性要求等均应符合现行国家标准混凝土结构设计规
9、范GB50010的规定。3.1.2 预制混凝土构件的混凝土强度等级不宜低于C30；预应力混凝土预制构件的混凝土强度等级不宜低于C40,且不应低于C30。3.1.3 钢筋的选用应符合现行国家标准混凝土结构设计规范GB50010.建筑抗震设计规范GB50011的规定。普通钢筋采用套筒灌浆连接和浆锚搭接连接时，钢筋应采用热轧带肋钢筋。3.1.4 钢材的各项物理力学性能指标、化学成分以及耐久性要求应符合现行国家标准钢结构设计标准GB50017的规定，其质量标准应符合碳素结构钢GB/T700和低合金高强度结构钢GBrr1591的规定。3.1.5 钢筋焊接网应符合现行行业标准钢筋焊接网混凝土结构技术规程J
10、GJu4的规定。3.1.6 预应力钢筋的选用应符合现行国家标准混凝土结构设计规范GB50010的规定。3.2 连接材料3.2.1 钢筋套筒灌浆连接接头采用的套筒应符合现行行业标准钢筋连接用灌浆套筒JGZT398的规定。3.2.2 钢筋套筒灌浆连接接头采用的灌浆料应符合现行行业标准钢筋连接用套筒灌浆料JG/T408的规定。3.2.3 用于钢筋浆锚搭接连接的镀锌金属波纹管应符合现行行业标准预应力混凝土用金属波纹管JG225的有关规定。镀锌金属波纹管的钢带厚度不宜小于0.3mm,波纹高度不应小于2.5mm。3.2.4 钢筋浆锚搭接连接接头应采用水泥基灌浆料，灌浆料的性能应满足表3.2.4的要求。表3
11、.2.4钢筋浆锚搭接连接接头用灌浆料性能要求项目性能指标试验方法泌水率（）OGBrr50080流动度（mm初始值二200GBfT5044830min保留值150登向膨胀率（）3h20.02GBfT5044824h与3h的膨胀率之差0.020.5抗压强度（MPa）Id235GByT5()4483d5528d285氯离子含量（）0.06GB/T80773.2.5 用于钢筋机械连接的挤压套筒，其原材料及实测力学性能应符合现行行业标准钢筋机械连接用套简JG/T163的有关规定。3.2.6 钢筋锚固板的材料应符合现行行业标准钢筋锚固板应用技术规程JGJ256的规定。3.2.7 连接用焊接材料，螺栓、锚栓
12、和钾钉等紧固件的材料应符合国家现行标准钢结构设计标准GB50017钢结构焊接规范GB50661和钢筋焊接及验收规程JGJ18等的规定。3.2.8 机械连接接头及焊接接头的类型及质量应符合国家现行有关标准的规定。3.3 吊环及预埋件3.3.1 受力预埋件的锚板及锚筋材料应符合现行国家标准混凝土结构设计规范GB50010的有关规定。专用预埋件及连接件材料应符合国家现行有关标准的规定。3.3.2 预埋在构件中的受力吊环应采用HPB300级钢筋制作，吊环严禁采用冷加工钢筋。3.3.3 专用内埋式螺母或内埋式吊杆及配套的吊具，应符合国家现行有关标准的规定。3.4 其他材料3.5 .1外墙板接缝处的密封材
13、料应符合下列规定：1密封胶应与混凝土具有相容性，以及规定的抗剪切和伸缩变形能力；密封胶尚应具有防霉、防水、防火、耐候等性能；2硅酮、聚氨酯、聚硫建筑密封胶应分别符合国家现行标准硅酮和改性硅酮建筑密封胶GB/T14683、聚氨酯建筑密封胶Jar482、聚硫建筑密封胶JC/T483的规定；3夹心外墙板接缝处填充用保温材料的燃烧性能应符合现行国家标准建筑材料及制品燃烧性能分级GB8624中A级的要求。3.6 .2预制夹心外墙板中保温材料的选用应符合国家和河北省现行外墙外保温相关标准的规定。3.7 .3装配式建筑采用的室内装修材料应符合现行国家标准民用建筑工程室内环境污染控制规范GB50325和建筑内
14、部装修设计防火规范GB50222的有关规定。4基本规定4.1 一般规定4.1.1 在装配式建筑方案设计阶段，应协调建设、设计、制作、施工各方之间的关系，并应加强建筑、结构、设备、装修等专业之间的配合。4.1.2 装配式建筑设计应进行标准化、定型化设计，遵循少规格、多组合的原则。4.1.3 装配整体式混凝土框架结构设计除应符合现行国家标准混凝土结构设计规范GB50010建筑抗震设计规范GB50011和行业标准高层建筑混凝土结构技术规程JGJ3的相关要求外，并应符合下列规定：1应采取有效措施加强结构的整体性；2节点和接缝应受力明确、构造可靠，并应满足承载力、延性和耐久性等要求；3应根据连接节点和接缝的构造方式和性能，确定结构的整体计算模型；4宜采用高强混凝土、高强钢筋。4.1.4 装配整体式混凝土结构应按现行国家标准建筑工程抗震设防分类标准GB50223确定抗震设防类别及抗震设防标准。4.1.5 预制构件的连接部位宜设置在结构受力较小的部位，其尺寸和形状应符合下列规定：1应满足建筑使用功能、模数、标准化要求，并应进行优化设计；2应根据预制构件的功能和安装部位、加工制作及施工精度等要求，确定合理的公差；3应满足制作、运输、堆放、安装及质量控制要求。4.1.6 装配式结构构件及节点应进行承载能力极限状态及正常使用极限状态设计，并应符合现行国家标准混凝土结构
