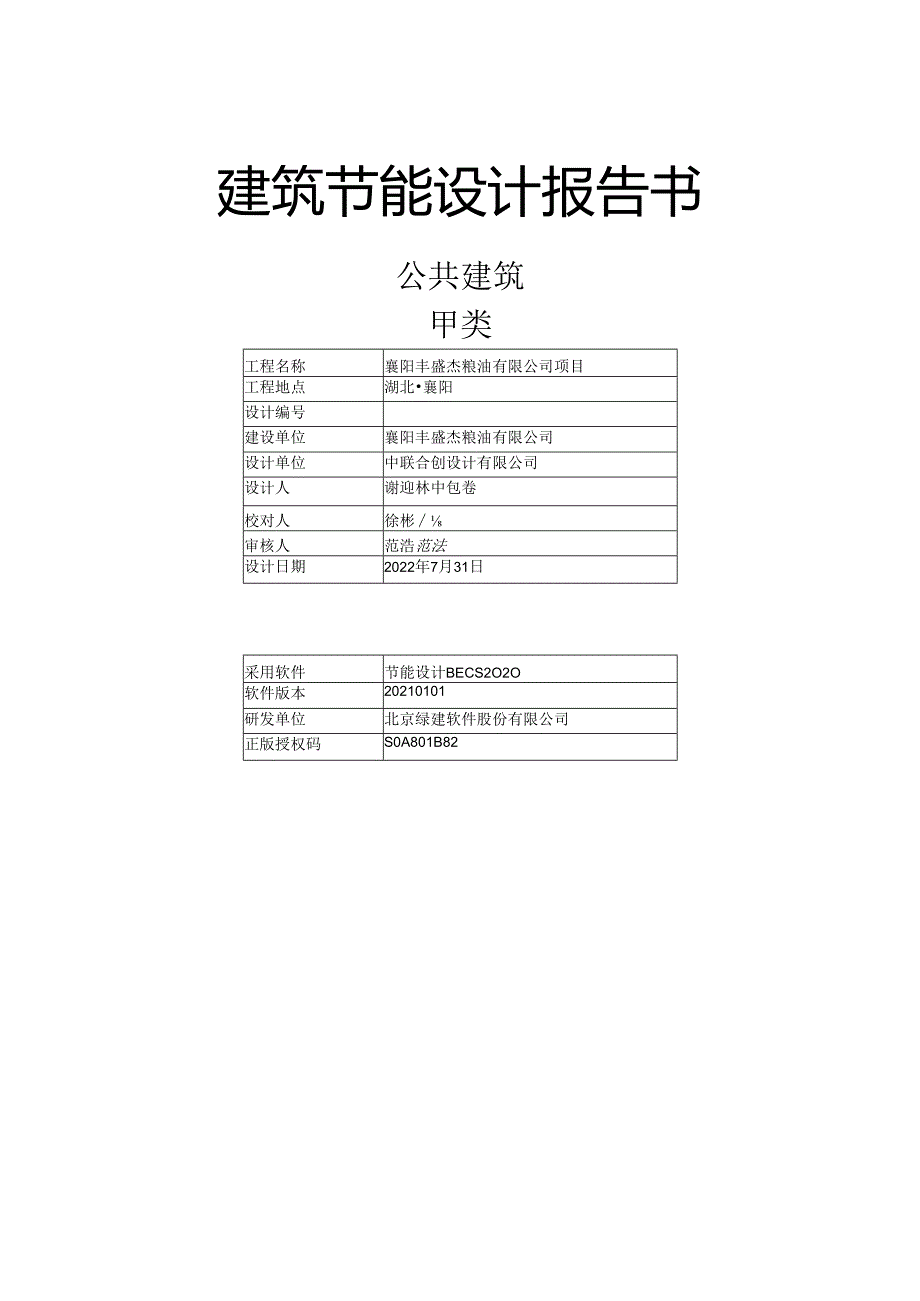

1、建筑节能设计报告书公共建筑甲类工程名称襄阳丰盛杰粮油有限公司项目工程地点湖北襄阳设计编号建设单位襄阳丰盛杰粮油有限公司设计单位中联合创设计有限公司设计人谢迎林中包卷校对人徐彬审核人范浩范法设计日期2022年7月31日采用软件节能设计BECS2O2O软件版本20210101研发单位北京绿建软件股份有限公司正版授权码S0A801B82目录1.建筑概况32 .设计依据33 .建筑大样44 .规定性指标检查74.1 工程材料74.2 围护结构作法简要说明84.3 体形系数94.4 窗墙比94.4.1 窗墙比94.4.2 夕卜窗表94.5 可见光透射比104.6 天窗104.6.1 天窗屋顶比104.6

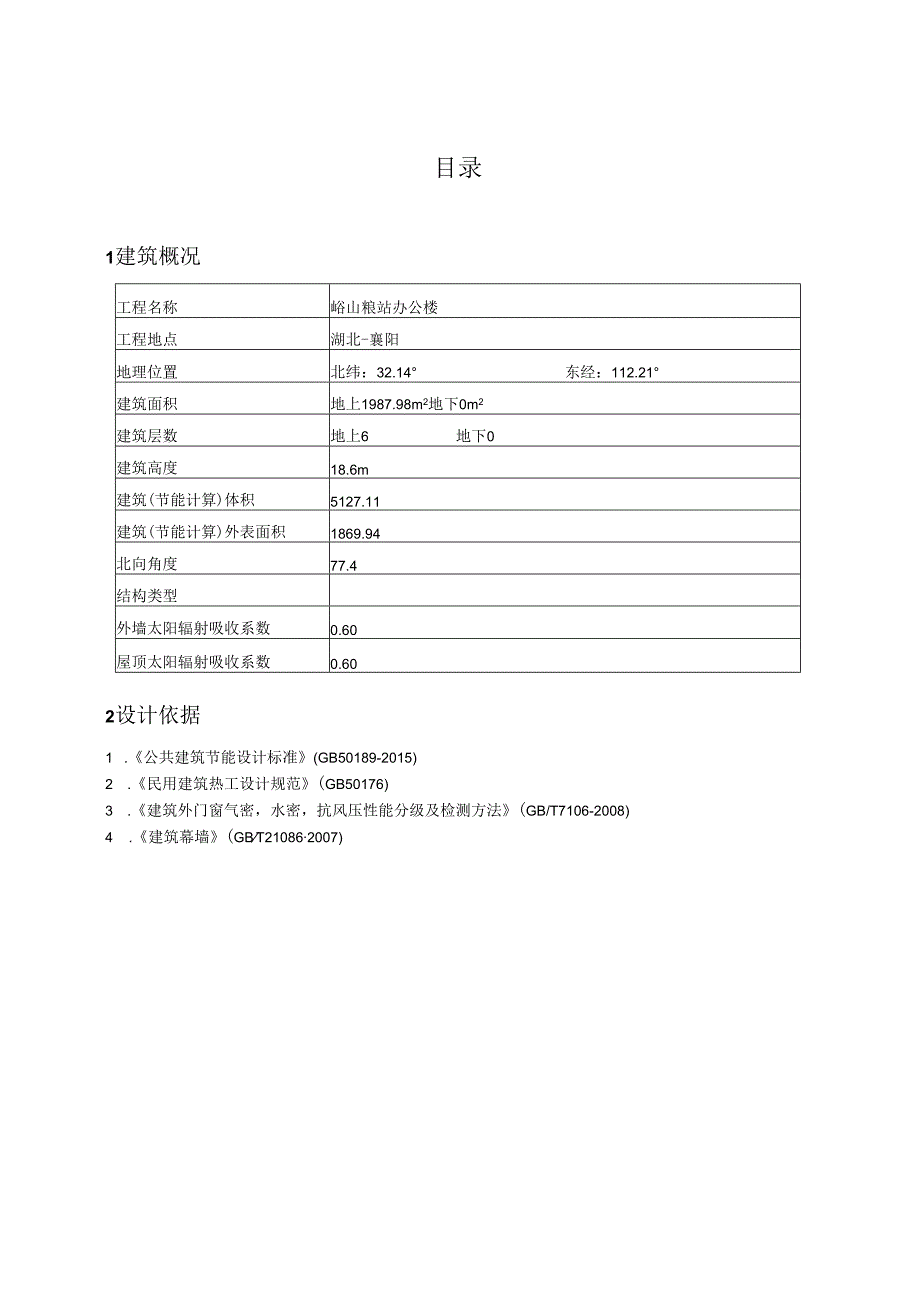

2、.2 天窗类型114.7 屋顶构造114.7.1 有保温屋面114.8 外墙构造114.8.1 外墙相关构造114.8.2 外墙主断面传热系数的修正系数134.8.3 外墙平均热工特性134.9 挑空楼板构造144.10 外窗热工144.10.1 外窗构造144.10.2 外遮阳类型144.10.3 平均传热系数144.10.4 综合太阳得热系数164.10.5 总体热工性能174.11 有效通风换气面积184.12 非中空窗面积比184.13 外窗气密性194.14 幕墙气密性194.15 规定性指标检查结论191建筑概况工程名称峪山粮站办公楼工程地点湖北-襄阳地理位置北纬：32.14东经：

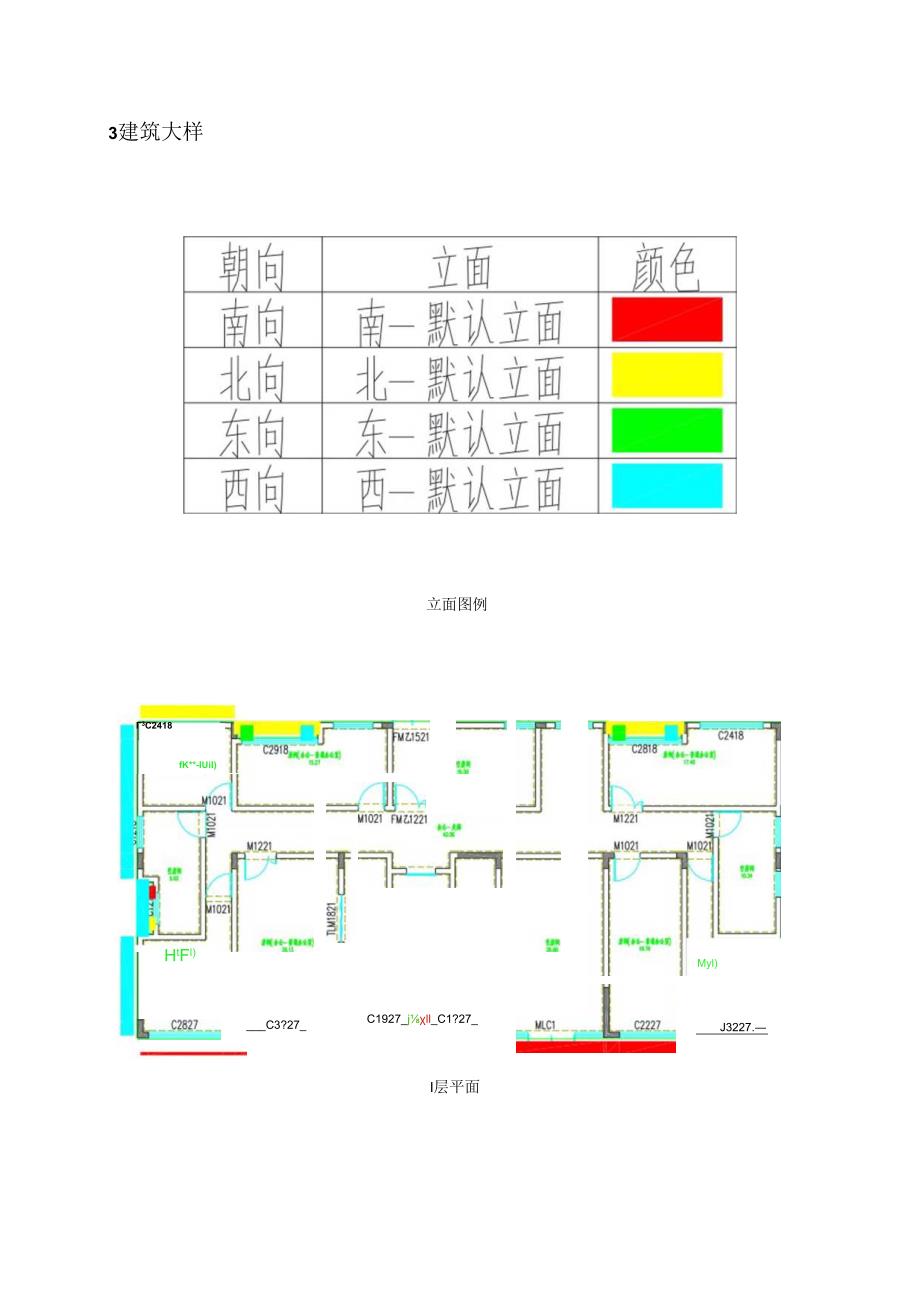

3、112.21建筑面积地上1987.98m2地下0m2建筑层数地上6地下0建筑高度18.6m建筑(节能计算)体积5127.11建筑(节能计算)外表面积1869.94北向角度77.4结构类型外墙太阳辐射吸收系数0.60屋顶太阳辐射吸收系数0.602设计依据1 .公共建筑节能设计标准(GB50189-2015)2 .民用建筑热工设计规范(GB50176)3 .建筑外门窗气密，水密，抗风压性能分级及检测方法(GB/T7106-2008)4 .建筑幕墙(GBT210862007)3建筑大样立面图例HtFl)3C2418fK*-IUiI)C3?27_Myl)C1927_jll_C1?27_J3227.I层
4、平面C2415-C&5C29I5,三Z）C1215IC1515M1021H02trM1021MK叱沪1）“A午!）TUl2421XTJj1.j-j；M1021FMZ.1021-4M1221-W021-l1,W1C：,三1想叱同严S1.1.2115IJ,C2J15J础2421jRM24210815.”（叱3f）11021*叱沪蝴_R5一1广二酊5C281526层平面7层平面4规定性指标检查4.1 工程材料材料名称导热系数蓄热系数S密度P比热容Cp蒸汽渗透系数U备注W(m.K)w(mi.K)kgm3J(kg.K)g(m.h.kPa)水泥砂浆0.87011.3701800.01050.00.0210
5、来源：民用建筑热工设计规范(GB50176-93)抗裂砂浆0.87011.3701800.01050.00.0210来源：民用建筑热工设计规范(GB50I76-93)C20细石混凝土1.51015.3602300.0920.00.0173蒸汽渗透系数为测定值M15预拌抹灰砂浆0.87011.3701800.01050.00.0210来源：民用建筑热工设计规范(GB50176-93)M20预拌地面砂浆0.87011.3701800.01050.00.0210来源：民用建筑热工设计规范(GB50176-93)干粉类聚合物水泥防水砂浆0.93011.3701800.01050.00.0000水泥石灰
6、砂浆0.81010.0701600.01050.00.0443来源：民用建筑热工设计规范(GB50176-93)钢筋混凝土1.74017.22500.0920.00.0158来源：民用建筑热工设计规范(GB50176-93)加气混凝土砌块(B06级)0.2403.760732.01050.00.00001.C5.0轻骨料混凝土现浇找坡层0.2303.370800.0840.00.0000绝热用挤塑聚苯乙烯泡沫塑料(XPS)板，X35O型0.0300.30532.51380.00.0000修正系数a=1.20注：1、压缩、厚度尺寸偏差等影响：2、干密度P取值范围25-38(kgm3)库中默认取平
7、均值：3、蓄热系数S取值范围0.27-0.34W(m2K)，库中默认取平均值：岩棉板0.0400.750140.01220.00.0000修正系数a=1.20注：1、千密度160(kgm3)；2、砂浆渗入、锚栓等影响SBS改性沥青防水卷材0.2706.7961400.01680.00.0000蒸汽渗透系数没有给出现浇1.CI5全轻混凝土0.2604.4401100.01050.00.0000修正系数a=1.O注：1、详鄂建办201388号和重庆DBJ50/T151-2012；2、干密度P取值范围10001200(kgm3),库中默认取平均值；3、蓄热系数S取值范围4.44-5.31(W(m2K
8、)，库中默认取平均值；4、导热系数取值0.26-0.31W(mK),库中默认取平均值4.2 围护结构作法简要说明1 .屋顶构造：有保温屋面：(由上到下)水泥砂浆25mm+C20细石混凝土40mm+绝热用挤塑聚苯乙烯泡沫塑料(XPS)板，X35O型60nm+SBS改性沥青防水卷材3mm+水泥砂浆20mm+1.C5.0轻骨料混凝土现浇找坡层30mm+钢筋混凝土12Omm+水泥砂浆20mm2 .外墙构造：(I)外墙构造一：(由外到内)干粉类聚合物水泥防水砂浆5mm+水泥砂浆15mm+加气混凝土砌块(B06级)200mm+M15预拌抹灰砂浆15mm+岩棉板30mm+抗裂砂浆6mm(2)外墙构造二：(由
9、外到内)干粉类聚合物水泥防水砂浆5mm+水泥砂浆15mm+钢筋混凝土20Omm+M15预拌抹灰砂浆15mm+岩棉板30mm+抗裂砂浆6mm3 .外窗构造：55A系列穿条式隔热铝合金低辐射镀膜(1.oW-E)6白玻H膜层+12A+6白玻中空玻璃：传热系数2500WmA2.K,太阳得热系数0.3484 .3体形系数外表面积1869.94建筑体积5127.11体形系数0.365 .4窗墙比5.1.1 窗墙比朝向立面窗面积(Itf)墙面积(Itf)窗墙比限值结论南向南-默认立面124.62481.560.260.70适宜北向北-默认立面138.15481.560.290.70适宜东向东默认立面4.04
10、297.830.010.70适宜西向西-默认立面22.32297.830.070.70适宜标准依据公共建筑节能设计标准(GB50189-2015)第3.2.2条标准要求夏热冬冷地区甲类公共建筑各单一立面窗墙面积比(包括透光幕墙)均不宜大于0.70结论适宜5.1.2 外窗表朝向立面编号尺寸楼层数量单个面积(m,)合计面积(m,)南向南默认立面124.62Cl1271.102.70122.975.94C18151.801.502652.7013.50C19271.902.70125.1310.26C20152.001.502653.0015.00C21152.101.5026153.1547.25
11、C22272.202.70115.945.94C28272.802.70117.567.56C32273.202.70118.648.64C39273.902.701110.5310.53北向北-默认立面138.15C12121.201.20711.441.44C12151.201.502651.809.00C12181.201.80112.162.16C15151.501.5026102.2522.50C15181.501.80122.705.40C24152.401.5026103.6036.00C24182.401.80124.328.64C28152.801.502654.2021.0
12、0C28182.801.80115.045.04C29152.901.502654.3521.75C29182.901.80115.225.22东向东-默认立面4.03C12181.201.80112.162.16FC乙10151.000.012650.020.08FC乙10181.001.80111.801.80西向西-默认立面22.32C12151.201.5026101.8018.00C12181.201.80122.164.326 .5可见光透射比朝向立面窗墙比最不利窗编号最不利透射比透射比限值南向南-默认立面0.26C21150.610.60北向北默认立面0.29C12120.610.60东向东-默认立面0.01FC乙10150.610.60西向西-默认立面0.07
