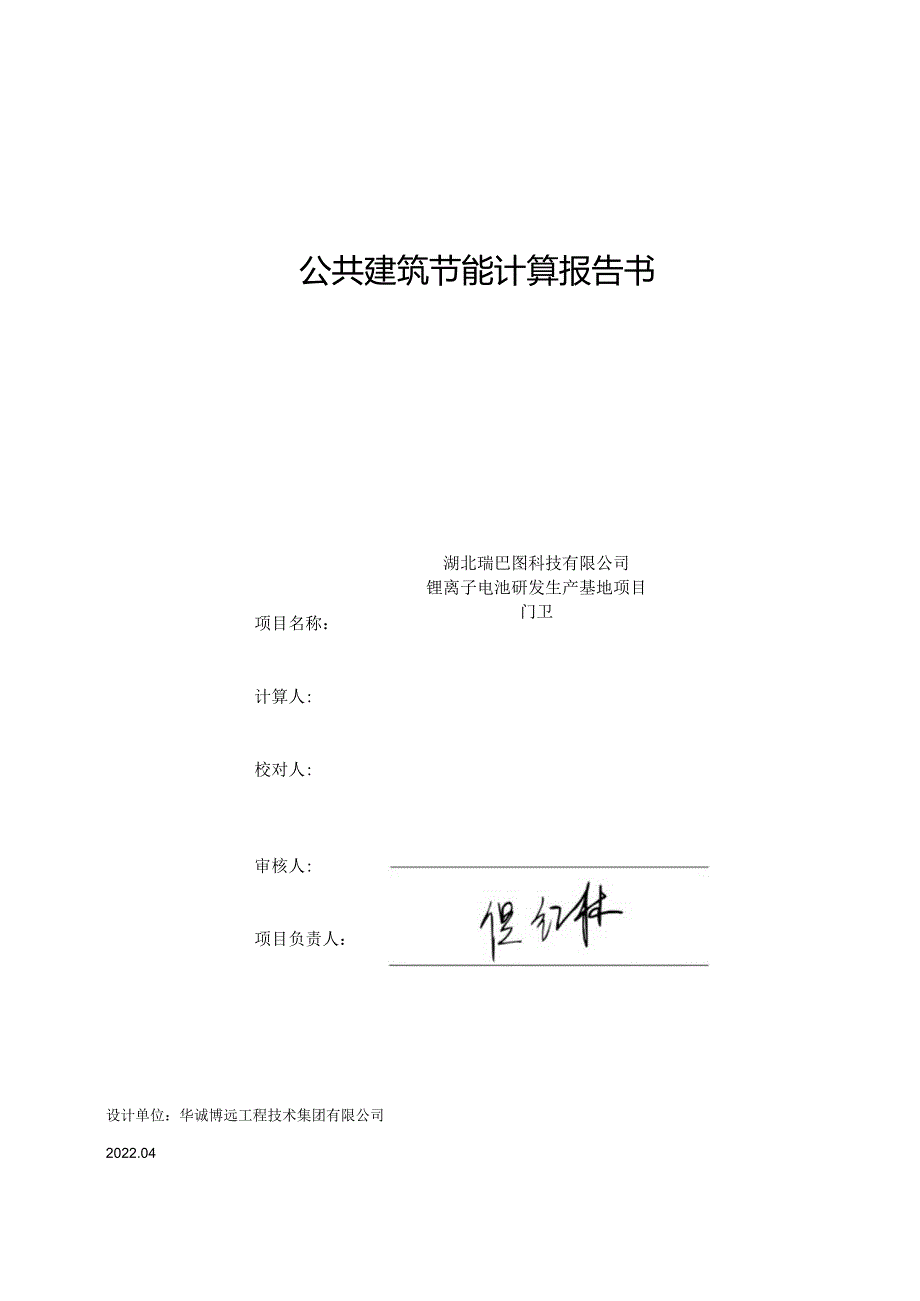

1、湖北瑞巴图科技有限公司锂离子电池研发生产基地项目门卫公共建筑节能计算报告书项目名称：计算人:校对人:审核人:项目负责人：设计单位：华诚博远工程技术集团有限公司2022.04一、项目总信息项目名称湖北瑞巴图科技有限公司锂离子电池研发生产基地项目IJP.项目地址襄阳市高新区地理位置湖北-襄阳-高新区建设单位湖北瑞巴图科技有限公司设计单位华诚博远工程技术集团有限公司施工单位二、建筑概况建筑层数1层建筑高度3.45m建筑面积9.92m2建筑朝向南北向体形系数1.57建筑窗墙比东向：0.156,西向：0.22,南向：0.241,北向：-三、设计依据1 .民用建筑热工设计规范(GB50176-2016)2
2、 .公共建筑节能设计标准(GB50189-2015)3 .建筑外门窗气密,水密,抗风压性能分级及检测方法(GB7106-2008)4 .全国民用建筑工程设计技术措施一一节能专篇(建筑)(2007)5 .建筑节能工程施工质量验收规范GB50411-20076 .公安部公消201165号文件。7 .关于加强建筑工程外墙保温系统应用管理的通知鄂建文2010107号8 .国家及地方的相关规范、标准、规定9 .建筑外遮阳11ZJ90310 .建筑节能构造用料做法13ZJOo2四、保温材料主要性能指标材料名称导热系数W(m.K)蓄热系数w(m2.K)修正系数干密度(Kg/m3)抗压强度pMpa燃烧性能专用
3、砌筑砂浆砌B06级蒸压加气混凝土砌块0.243.761.00730A5.0A建筑用岩面板(特制硬板，压缩强度力O.4KPa)0.0400.701.20(室外)100-16040挤塑聚苯乙稀泡沫塑料板（XPS）0.0300.291.202820.15Bl160号泡沫玻璃板0.070.921.0520020.4A五、围护结构基本组成1 .外墙类型：13ZJoo2-页53-外墙2编号1-页26-外保温系统4,B06级200厚蒸压加气混凝土砌块外保温，30厚建筑用岩棉板（特制硬板，压缩强度20.4kPa）,专用砂浆砌。2 .屋顶类型：不上人平屋面参13ZJOo2-页191-屋6-编号4-2）-页181

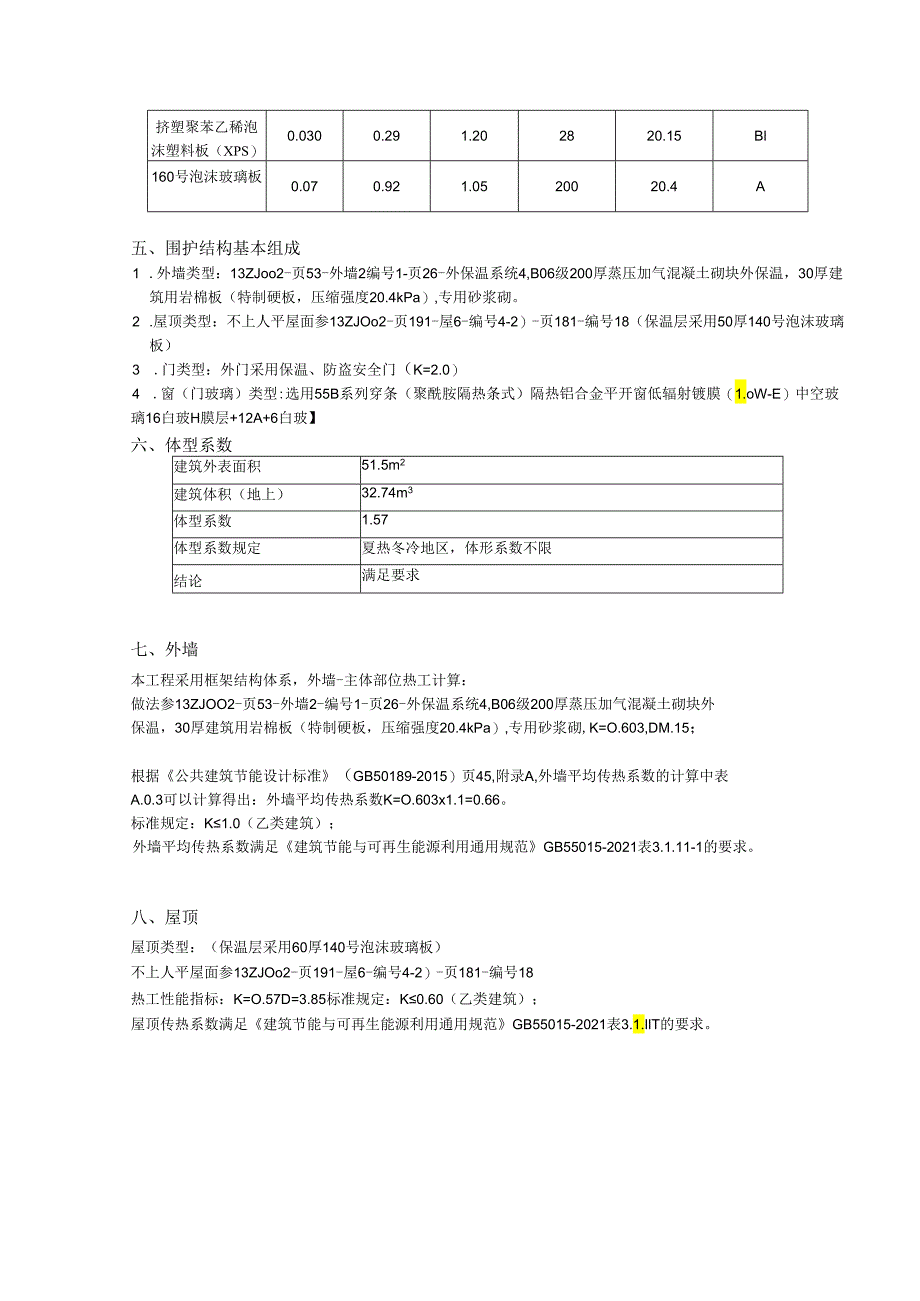

4、-编号18（保温层采用50厚140号泡沫玻璃板）3 .门类型：外门采用保温、防盗安全门（K=2.0）4 .窗（门玻璃）类型:选用55B系列穿条（聚酰胺隔热条式）隔热铝合金平开窗低辐射镀膜（1.oW-E）中空玻璃16白玻H膜层+12A+6白玻】六、体型系数建筑外表面积51.5m2建筑体积（地上）32.74m3体型系数1.57体型系数规定夏热冬冷地区，体形系数不限结论满足要求七、外墙本工程采用框架结构体系，外墙-主体部位热工计算：做法参13ZJOO2-页53-外墙2-编号1-页26-外保温系统4,B06级200厚蒸压加气混凝土砌块外保温，30厚建筑用岩棉板（特制硬板，压缩强度20.4kPa）,专用
5、砂浆砌,K=O.603,DM.15；根据公共建筑节能设计标准（GB50189-2015）页45,附录A,外墙平均传热系数的计算中表A.0.3可以计算得出：外墙平均传热系数K=O.603x1.1=0.66。标准规定：K1.0（乙类建筑）；外墙平均传热系数满足建筑节能与可再生能源利用通用规范GB55015-2021表3.1.11-1的要求。八、屋顶屋顶类型：（保温层采用60厚140号泡沫玻璃板）不上人平屋面参13ZJOo2-页191-屋6-编号4-2）-页181-编号18热工性能指标：K=O.57D=3.85标准规定：K0.60（乙类建筑）；屋顶传热系数满足建筑节能与可再生能源利用通用规范GB55
6、015-2021表3.1.IlT的要求。九、外窗（含门透明部分）1 .外窗类型列表由湖北省低能耗居住建筑节能设计标准(DB42T5592013)附录F中查得，低辐射镀膜(1.ow-E)中空玻璃16白玻H膜层+12A+6白玻】的遮阳系数Sa为0.49,可见光透射比为0.61,传热系数为1.9,则隔热铝合金门窗传热系数K=2.6；由附录F中查得断热桥铝合金平开窗面积比AJA,取为0.20.,2 .窗的综合遮阳系数及太阳得热系数计算窗的遮阳系数为：SC=O.49X0.8=0.392；则太阳得热系数SHGC=SCO.87=0.392x0.87=0.341.3 .外窗类型列表：门窗类型传热系数w(ml.
7、K)太阳得热系数可见光透射比选用依据东南西北55B系列穿条(聚酰胺隔热条式)隔热铝合金平开窗低辐射镀膜(1.oW-E)中空玻璃【6白玻H膜层+12A+6白玻】2.60.3410.61DB42/T559-20132,窗墙面积比计算东向：外墙面积(m2)外窗面积(m2)朝向窗墙比太阳得热系数传热系数可见光透射比10.563.240.310.3412.60.61标准规定夏热冬冷地区乙类公共建筑，传热系数K应W3.0,太阳得热系数SHGC0.45结论满足要求西向无外窗:南向无外窗:北向：外墙面积(m2)外窗面积(m2)朝向窗墙比太阳得热系数传热系数可见光透射比10.233.240.320.3412.6
8、0.61标准规定夏热冬冷地区乙类公共建筑，传热系数K应W3.0,太阳得热系数SHGCW0.45结论满足要求3.外窗（门）及玻璃幕墙气密性等级判定:围护结构气密性等级标准规定结论外窗（门）110层6气密性等级应不低于6级满足要求十一、采暖建筑围护结构结露验算1、基本计算参数室内计算温度Ii:18.OO0C冬季室外计算温度Ce:-2.95（参照湖北襄阳的参数）冬季室内相对湿度：60.00%空气露点温度td：10.15（参考武汉气象部门提供数据）2、围护结构结露验算A：外墙热桥部位内表面温度计算（结露验算）外墙做法：13ZJOo2-页53-外墙2-编号I-页26-外保温系统4,墙体厚度200mm；保
9、温层为30mm厚建筑用岩棉板（特制硬板，压缩强度204kPa）砌块填充墙部位：B06级蒸压加气混凝土砌块填充墙，使用专用砌筑砂浆。查表得知：墙主体墙主体K=O.603,D=4.15热桥部分K=1.O63,D=3.0则外墙热桥部位传热阻RO=1K=11.063=0.94o热桥部位内表面温度计算公式如下：=t（Zi-Ze）RO备注：夕匕内表面温度：fi：室内设计计算温度（本工程取值为18）：tei冬季室外计算温度（本工程参照湖北襄阳的参数取值为-2.95C）；此：内表面换热阻（肝.K）W（本工程取值为0.11）:吊：外墙热桥部位传热阻（11r.）w（本工程为0.94）；由此算出内表面温度然后和空气
10、露点温度进行对比，大于空气露点温度就不会结露，反之就会结露。经计算热桥部位内表面温度i=15,5510.15,故Ji空气露点温度均，不会产生结露现象。B:屋面内表面温度计算（结露验算）屋而做法：不上人平屋面参13ZJOo2-页191-屋6-编号4-2）-页181-编号18（保温层采用60厚140号泡沫玻璃板）,查表得知:传热系数K=O.57,热惰性指标D=3.85；则屋面传热阻ROr=lK=lO.57=1.75。屋面内表面温度计算公式如下:r=t（Zi-Ze）Ro.备注：ir：屋面内表面温度；tii室内设计计算温度（本工程取值为18X?）；fe：冬季室外计算温度（本工程参照湖北襄阳的参数取值为
11、-2.95C）；相：内表面换热阻（11K）W（本工程取值为0.11）:AoT:屋面传热阻（m-K）W（本工程为1.613）:由此算出内表面温度然后和空气露点温度进行对比，大于空气露点温度就不会结露，反之就会结露。经计算屋面内表面温度ir=16.57110.15,故夕ir空气露点温度td,不会产生结露现象。十二、结论（一）体形系数满足标准要求。（二）外窗满足标准要求。（三）外墙满足标准要求。（四）屋面满足标准要求。（五）外门满足标准要求。根据计算，该工程完全满足公共建筑节能设计标准GB50189-2015建筑外门窗气密、水密、抗风压性能分级及检测方法GB/T7106-2008的相应要求。不需要进行热工权衡判断计算
