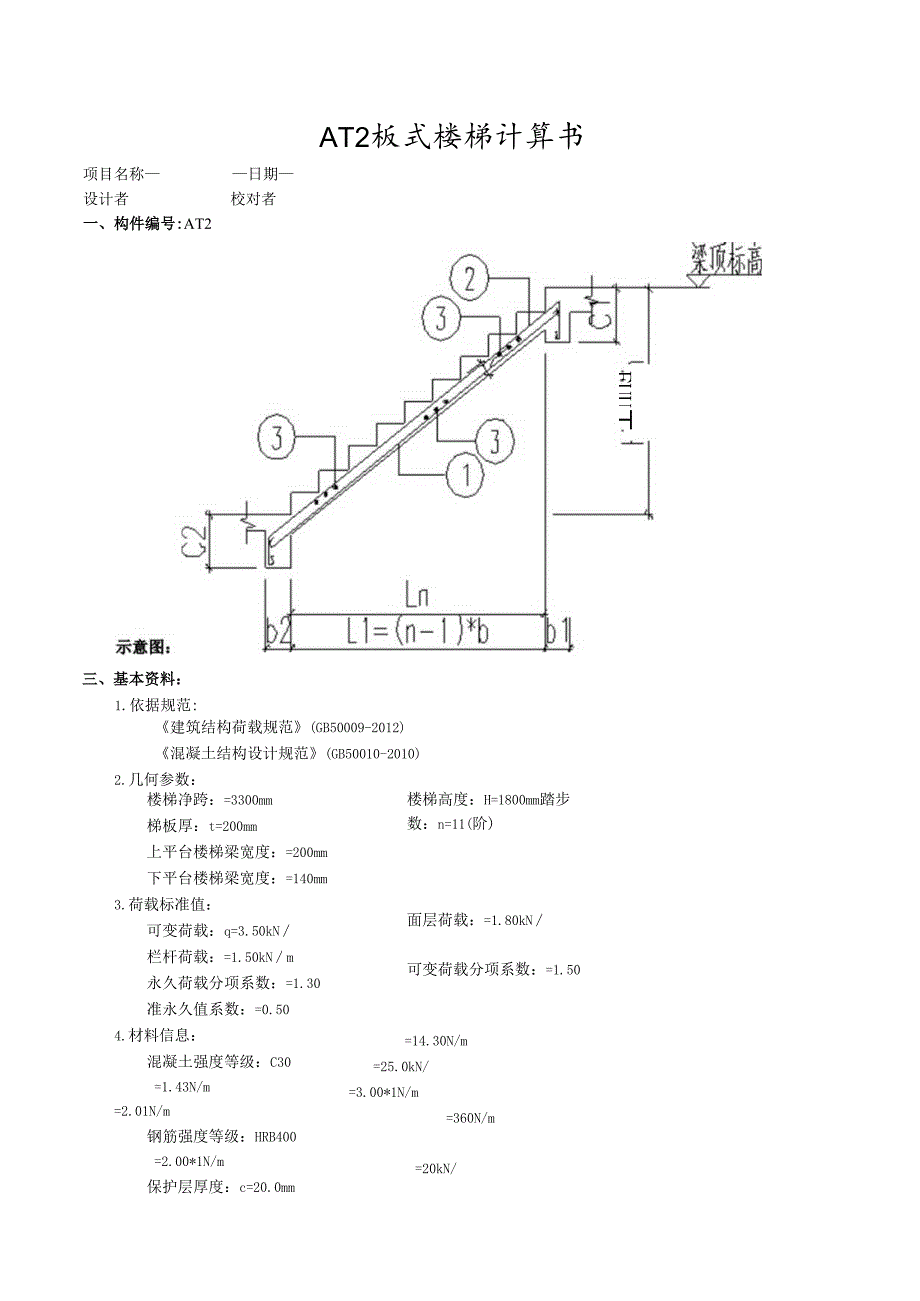

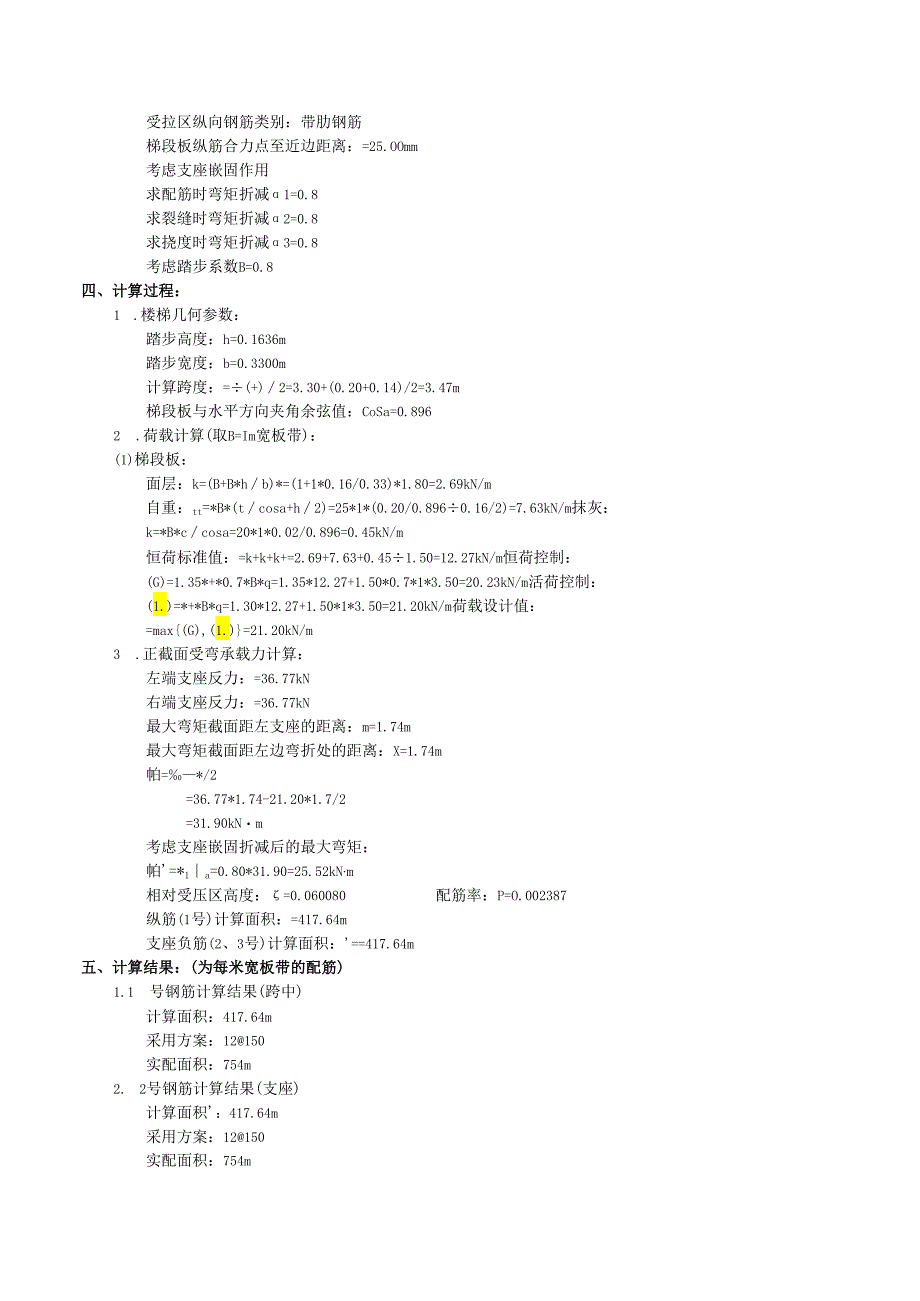

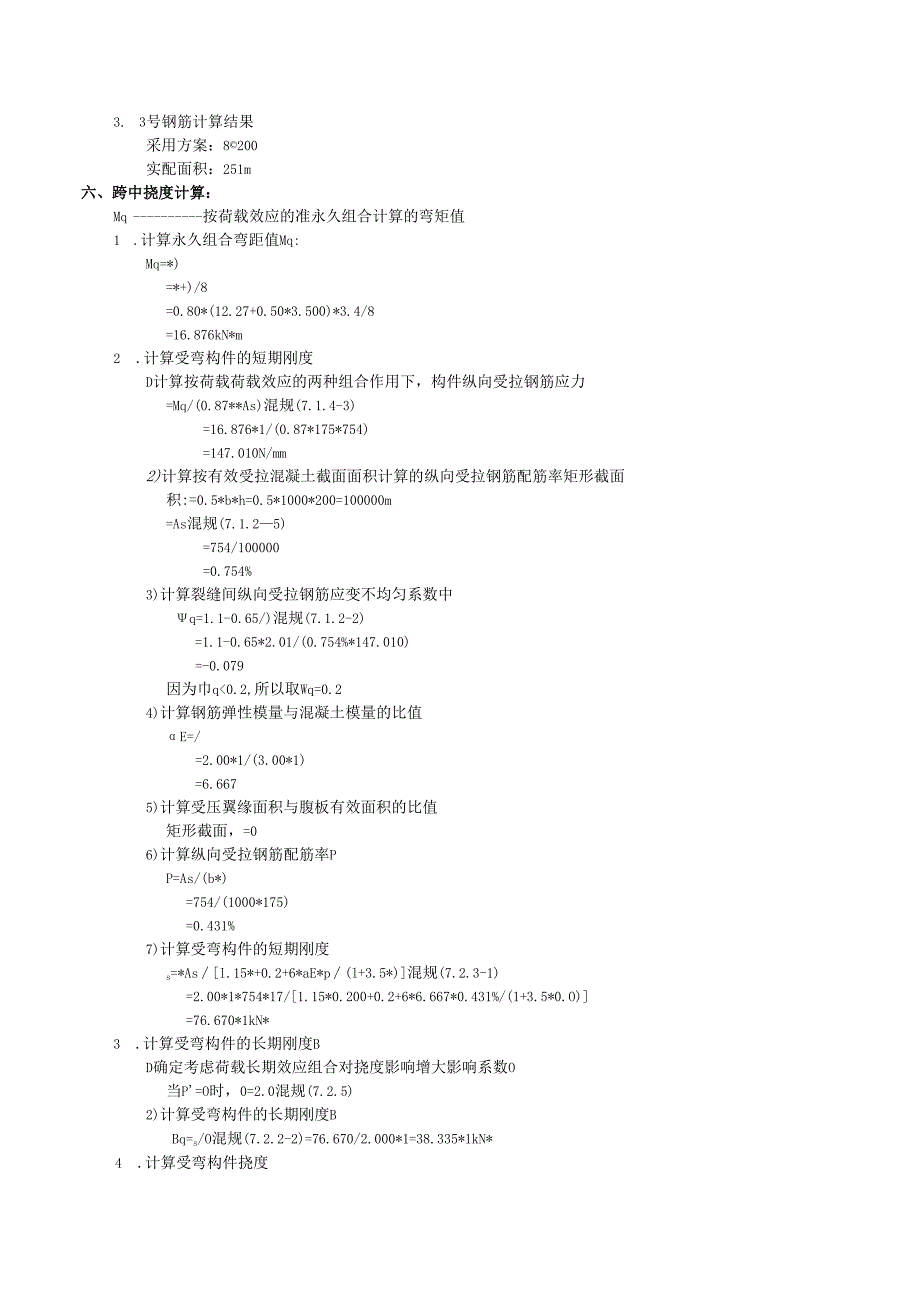

1、AT2板式楼梯计算书项目名称日期设计者校对者一、构件编号:AT2FUU工三、基本资料：1.依据规范:建筑结构荷载规范(GB50009-2012)混凝土结构设计规范(GB50010-2010)2.几何参数：楼梯净跨：=3300mm梯板厚：t=200mm上平台楼梯梁宽度：=200mm下平台楼梯梁宽度：=140mm3.荷载标准值：可变荷载：q=3.50kN栏杆荷载：=1.50kNm永久荷载分项系数：=1.30准永久值系数：=0.504.材料信息：混凝土强度等级：C30=1.43N/m=2.01N/m钢筋强度等级：HRB400=2.00*1N/m保护层厚度：c=20.0mm楼梯高度：H=1800mm踏
