《X洗浴中心施工组织设计.docx》由会员分享，可在线阅读，更多相关《X洗浴中心施工组织设计.docx（54页珍藏版）》请在第壹文秘上搜索。

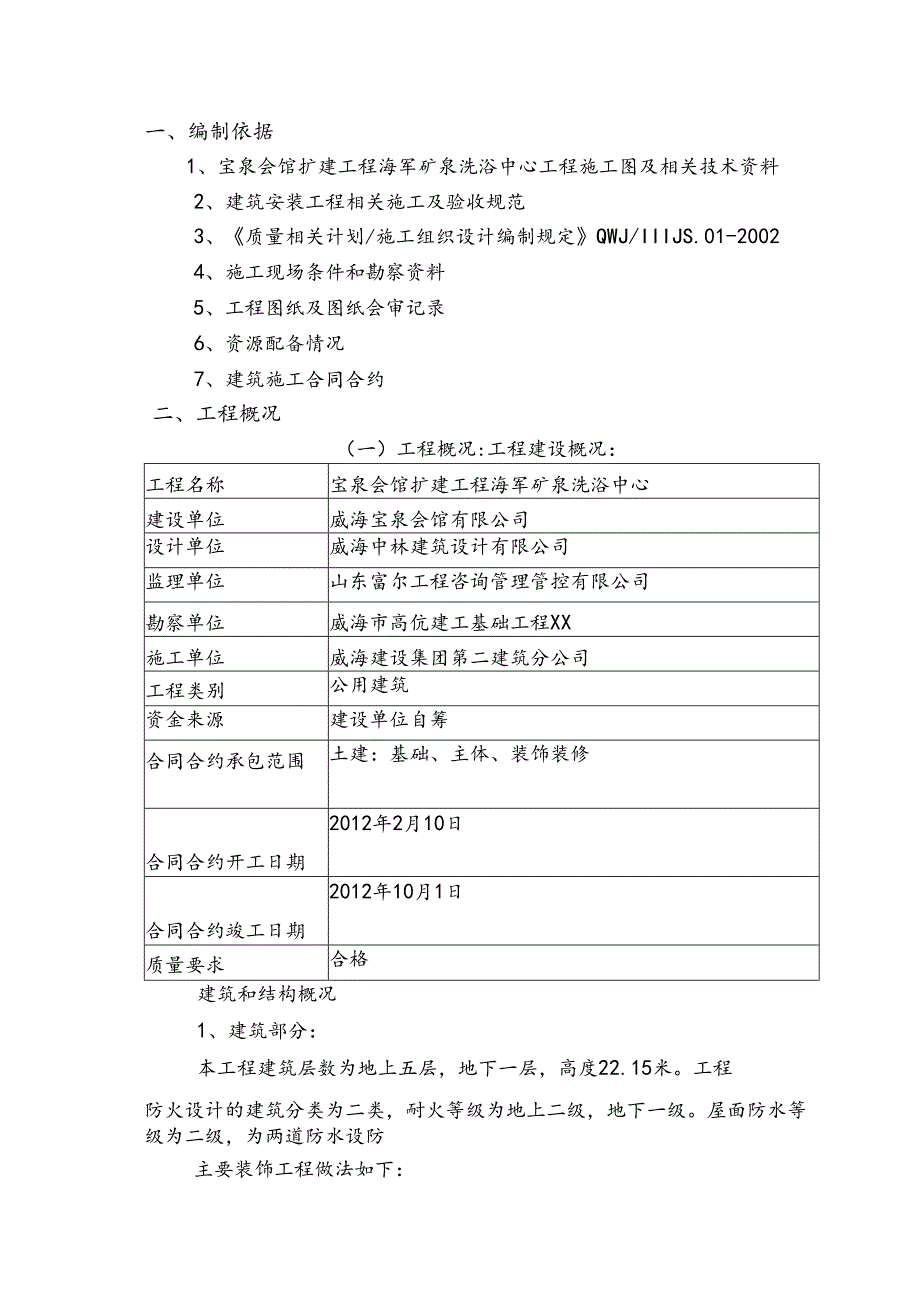

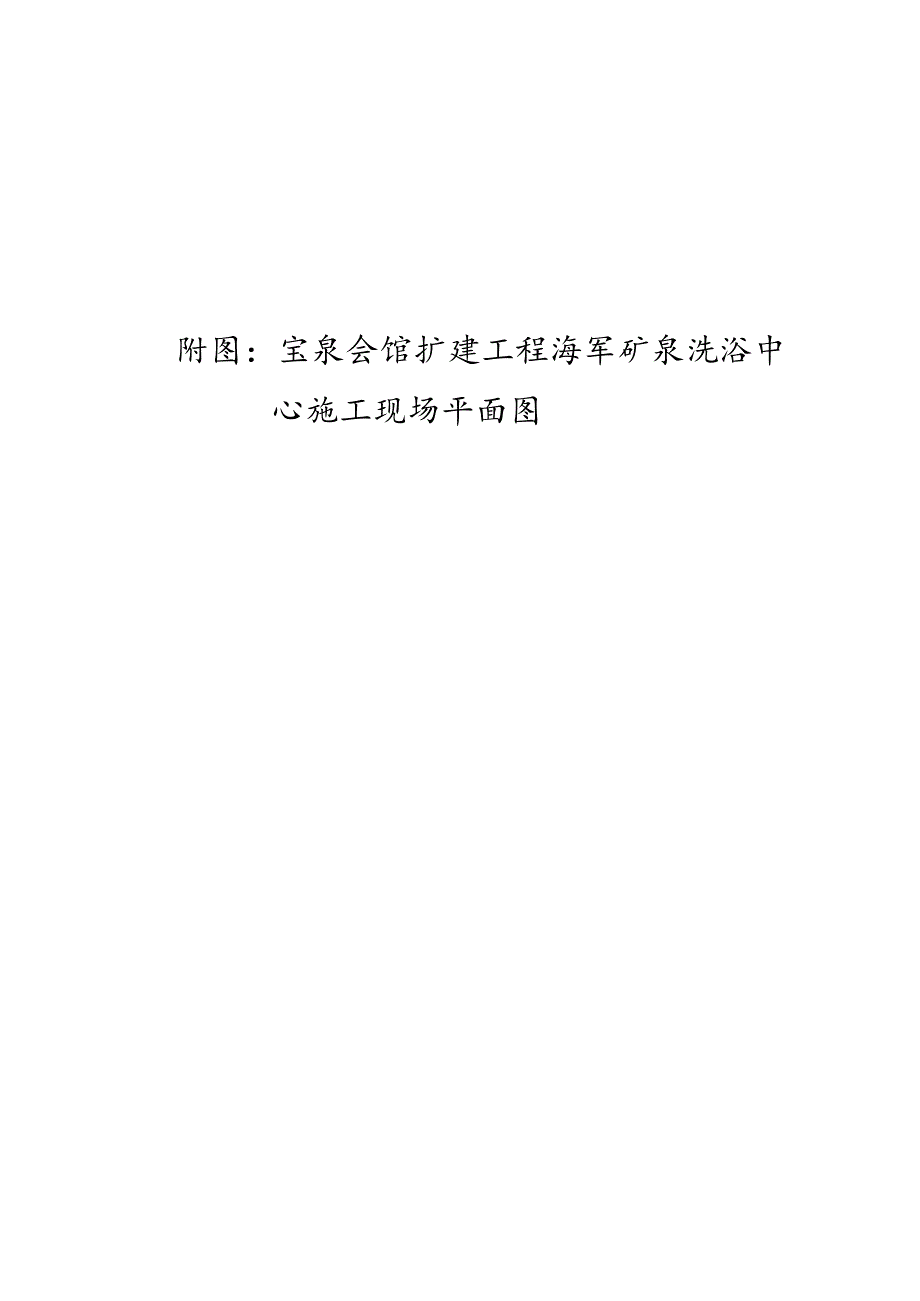

1、一编制依据2二、工程概况2三、施工组织机构及职责4四、施工部署8五、基础设施和工作环境9六、施工技术措施16七、施工质量保证措施30八、安全和文明施工措施47九、工期保障措施50附图：宝泉会馆扩建工程海军矿泉洗浴中心施工现场平面图一、编制依据1、宝泉会馆扩建工程海军矿泉洗浴中心工程施工图及相关技术资料2、建筑安装工程相关施工及验收规范3、质量相关计划/施工组织设计编制规定QWJ/IIIJS.01-20024、施工现场条件和勘察资料5、工程图纸及图纸会审记录6、资源配备情况7、建筑施工合同合约二、工程概况（一）工程概况:工程建设概况：工程名称宝泉会馆扩建工程海军矿泉洗浴中心建设单位威海宝泉会馆有
2、限公司设计单位威海中林建筑设计有限公司监理单位山东富尔工程咨询管理管控有限公司勘察单位威海市高伉建工基础工程XX施工单位威海建设集团第二建筑分公司工程类别公用建筑资金来源建设单位自筹合同合约承包范围土建：基础、主体、装饰装修合同合约开工日期2012年2月10日合同合约竣工日期2012年10月1日质量要求合格建筑和结构概况1、建筑部分：本工程建筑层数为地上五层，地下一层，高度22.15米。工程防火设计的建筑分类为二类，耐火等级为地上二级，地下一级。屋面防水等级为二级，为两道防水设防主要装饰工程做法如下：楼地面：地面砖防水地面、大理石楼面、地面砖低温热水辐射采暖楼面、内墙：水泥砂浆抹灰内墙、瓷砖内

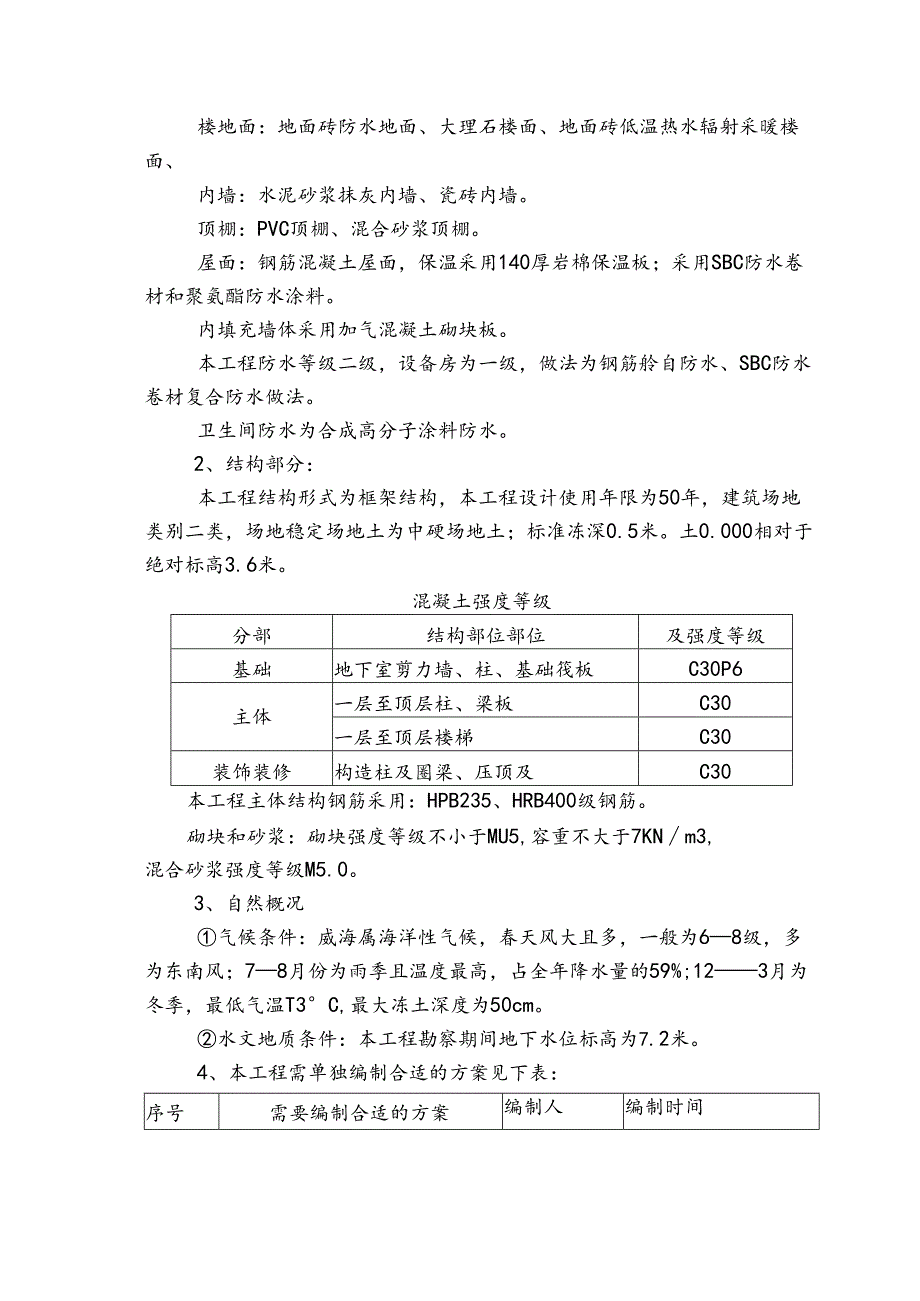

3、墙。顶棚：PVC顶棚、混合砂浆顶棚。屋面：钢筋混凝土屋面，保温采用140厚岩棉保温板；采用SBC防水卷材和聚氨酯防水涂料。内填充墙体采用加气混凝土砌块板。本工程防水等级二级，设备房为一级，做法为钢筋舲自防水、SBC防水卷材复合防水做法。卫生间防水为合成高分子涂料防水。2、结构部分：本工程结构形式为框架结构，本工程设计使用年限为50年，建筑场地类别二类，场地稳定场地土为中硬场地土；标准冻深0.5米。土0.000相对于绝对标高3.6米。混凝土强度等级分部结构部位部位及强度等级基础地下室剪力墙、柱、基础筏板C30P6主体一层至顶层柱、梁板C30一层至顶层楼梯C30装饰装修构造柱及圈梁、压顶及C30本
4、工程主体结构钢筋采用：HPB235、HRB400级钢筋。砌块和砂浆：砌块强度等级不小于MU5,容重不大于7KNm3,混合砂浆强度等级M5.0。3、自然概况气候条件：威海属海洋性气候，春天风大且多，一般为68级，多为东南风；78月份为雨季且温度最高，占全年降水量的59%;123月为冬季，最低气温T3C,最大冻土深度为50cm。水文地质条件：本工程勘察期间地下水位标高为7.2米。4、本工程需单独编制合适的方案见下表：序号需要编制合适的方案编制人编制时间1环境、安全文明施工合适的方案王奎2012年2月2脚手架合适的方案王奎2012年2月3地下室防水合适的方案王奎2012年2月4临时用电合适的方案王奎
5、2012年2月5模板合适的方案王奎2012年2月6质量策划合适的方案王奎2012年2月7地下室防水王奎2012年2月8应急预案王奎2012年2月9环境安全目标指标王奎2012年2月10土方开挖王奎2012年2月（二）施工条件:现场位于威海市宝泉路，位于宝泉会馆和海军四零四医院之间。施工道路水电比较便利，场地平整，畅通便利，东边是海军四零四医院门诊大楼，西边时市二院水疗中心，南边是四零四医院大院，北边毗邻宝泉路。本工程较小，能产生噪音的时间段很短施工噪音会对周围居民影响不大。三、施工组织机构及职责工程合同合约要求充分作好准备，如场地平整，组拼基础、柱、梁板模板，并合理组织调节分配人力、物力以期达
6、到提高生产率。1、相关项目部组织机构示意图2.主要岗位职责：相关项目经理职责：（冯少君）是相关项目管理管控的第一责任人，领导组织相关项目工程从开工到交付使用全过程的全面管理管控控制；负责与合约甲方和施工主管部门联系，及时进行工程变更和分部分项工程验收；负责对相关项目所需工人进行质量、安全等方面的培训；负责对相关项目的成本情况进行及时掌握，并予以适当调整；负责对相关项目中使用的新材料、新产品、新技术进行针对性的指导和监督；定期主持召开工程相关项目质量分析会，查找质量隐患，制定质量管理管控方针措施；责任落实到人。相关项目工程师职责：（闫秀君）全面负责本相关项目的技术管理管控工作，制定具体的技术管理
7、管控办法，承担技术责任；参加制定科学研究、技术革新、降低成本相关计划并组织落实；领导工程质量管理管控工作，制定具体的创优规划和质量措施，并组织落实；主持编制质量相关计划/施工组织设计，并监督落实；组织图纸会审，审核办理一次性的变更、洽商记录；审批施工翻样图、审签外加工相关计划及加工图；主持隐蔽工程和基础、主体结构险收，参加工程竣工予验及竣工验收；领导并指导本相关项目工程技术档案的整理，并负责日常管理管控检查；解决施工中的技术问题，处理施工中的质量问题；对质量隐患提出整改措施及期限。相关项目经济师职责：（闫秀君）参与合同合约的审查与签定，并监督相关项目管理管控严格按合同合约规定进行；负责相关项目
8、的成本核算，及时为相关项目经理提供成本分析数据，负责相关项目的预算和结算编制及审查；材料员职责：（张岗山）掌握所负责工程的材料构配件的汇总相关计划编制。根据施工进度相关计划，分期、分批组织货源，按时供应现场；采购料具时，要严格执行比质量、比价格、比运距，择优采购；严格料具管理管控制度，做到备料有相关计划，耗用有定额；进入施工现场的材料，要按施工平面布置图堆放，符合使用顺序，一次就位，减少二次搬运；具体负责管理管控使用现场材料的工作指导，建立料具采购台帐，定期进行采购价格成本分析；深入施工现场，检查督促合理用料，工程竣工后，及时办理清退手续，做到工完料净场地清；把好料具验收的质量关、数量关、单据
9、关、做到：凭证手续不全不收，规格数量不符不全不收；料具验收合格后，及时办理入库手续，登记帐卡，做好标识；认真做好料具的保管、保养工作，按仓贮管理管控要求，合理堆放，保持仓库整齐、清洁、安全；料具出库必须准确、及时，单据手续齐全，符合要求。出库料具当面点交清楚。不符合制度的一律不得发放，不得私自外借材料和工具。料具发放后，及时登帐填卡，保证帐物卡相符；库存料具要定期盘点，保证料具不变质、不变形，达到数量清、质量清、帐目清。安全员职责：（孙海栋）认真贯彻执行国家有关安全生产的方针、政策、法令、规定和公司安全生产规章制度。做好安全施工的宣传教育和管理管控工作报告，深入施工现场，监督检查安全生产情况，
10、发现问题立即整改；认真落实公司布置的各项安全生产竞赛活动；做好新工人的入厂安全生产教育工作，负责新工人上岗前的安全生产考试，对不合格者，有权禁止上岗；发生工伤事故后，要认真调查，及时上报，并按照“四不放过”的原则，查清原因，认真处理；负责施工工地的宿舍卫生、工地文明施工、员工的卫生防疫等保障相关项目。质检员职责：(梁厚智)(1)认真贯彻执行国家和企业频发的各项技术规程、施工规范、质量督控制度。检查监控工程相关项目的工程质量情况；(2)负责相关项目工程质量的核定工作，并对其工作质量负责，保证其准确率；对施工相关项目进行隐预检及主体结构验收并签证；(3)纠正违章施工，必要时下达临时停工命令并及时报
11、主管领导处理。参加样板工程的签定；参加施工相关项目内工程质量的定期检查、施工中间检查以及工序间的交接检查；(4)督促检查签证“三检制”落实情况；负责做工程相关项目的质量总结和统计报表。建立分项、分部、单位工程质量台帐，质量事故台帐，工程质量奖罚款台帐及其他台帐；(5)检查工程材料质量，制止使用不合格材料；参加工程质量事故的处理，督促当事单位上报质量事故报告；保证工程质量评定的真实性、准确性、及时性。技术员职责：(王奎)在相关项目工程师的指导下，负责本相关项目的各专业技术管理管控工作，认真落实各项管理管控制度和措施；承担技术经济和工程质量目标，制定技术措施，开展全面质量管理管控，领导本工程的QC
12、小组活动，积极采用新工艺、新技术、新材料；参加图纸会审、参与编制施工组织设计；办理日常的变更记录、隐蔽记录、施工日志等，收集整理各种材料成品、半成品的合格证；对施工队进行技术、质量、安全交底，并在施工中进行指导和监督，及时指派专人留做试块和留取试样，并及时送检(包括原材料)；领导现场试验管理管控工作；制定工程具体的质量管理管控目标，编制预防和纠正措施并负责落实；领导施工测量放线工作，复核原始测量数据，并做好隐蔽验收；负责技术资料翻样、外加工相关计划、加工图的编制；负责技术资料的收集、整理、归档工作。编制竣工图，做好相关项目技术总结。施工员：（李卫）负责按已批准的质量相关计划/施工组织设计合理组
13、织劳力、材料机具进场及施工；协助技术员进行工程放线、测量；根据工程进度，提出劳动力使用相关计划或分包相关计划报相关项目经理批准；负责实施成品、半成品保护和工程师下达的纠正措施；合理安排施工工序、严格执行工序交接检查；参加隐蔽工程预验和正式验收；制止使用不合格的工程材料，并对此负责，参与施工现场的放线工作。四、施工部署（一）、工序衔接安排1:基础施工阶段：土方开挖T基坑清理T基础垫层T转模砌筑T防水找平层T防水层施工T防水保护层T基础钢筋、剪力墙钢筋绑扎及止水钢板安装T暗梁、上返30Cnl剪力墙模板安装T隐蔽验收T浇筑基础舲（包括上返30Cm剪力墙）T上返梁、基础底板、柱墩、上返30Cnl剪力墙
14、模板拆除T检查验收T绑扎剩余剪力墙及柱钢筋T支设剪力墙、柱、梁板、楼梯模板T梁板、楼梯钢筋绑扎T预埋预留T检查验收T浇筑梁、板、剪力墙混凝土T混凝土养护模板拆除T外墙防水施工T基础脸收T土方回填整个基础划分为一个区段组织验收，组织流水施工，基础工序与钢筋隐蔽验收有机衔接。2：主体施工阶段：本工程为现浇钢筋校框架结构，主要工序安排如下：楼层放线T柱钢筋绑扎T检查验收T支设柱模板T浇筑柱混凝土T支梁底模T梁钢筋绑扎T支梁侧模及楼板模板T板钢筋绑扎T预埋预留T检查验收T浇筑梁、板混凝土T混凝土养护。以上为工序间逻辑顺序，其中部分可通过穿插来有机衔接，如放线与柱钢筋绑扎穿插，柱模板可与梁板模板操作架子
15、搭设穿插，柱舲养护可与梁模板支设、梁钢筋绑扎结合，梁侧模可与梁筋穿插等。三层框架施工完毕，插入砌体施工，砌体工程施工完毕，及时插入内外墙钢丝网铺钉施工，做好主体工程验收准备。(3)装饰装修施工阶段：主体险收合格后，应该立即进行装饰装修的施工。装饰装修阶段分项工程比较多、杂、散，且其它施工也已经进场，施工现场相对比较混乱，因此我方应该提前将所需的设备、材料准备好、劳务队伍联系好；提前编制二次深化设计合适的方案（二）、工期相关计划安排本工程：合同合约开工日期：2012770合同合约竣工日期：2012-10-1总施工日历天数为233天，具体安排详本工程施工进度网络相关计划。（三）进度控制点的设置为了确保本工程工期目标的顺利完成，土建工程拟设置以下进度控制点：基础阶段：相关计划工期30天，包括平整场地、挖基槽、垫层、基础及剪力墙施工。主体阶段：相关计划工期50天，包括主体框架、砌体工程。装修阶段：相关计划工期120天，包括内外墙抹灰、楼地面、外墙、内墙装饰。竣工交付
