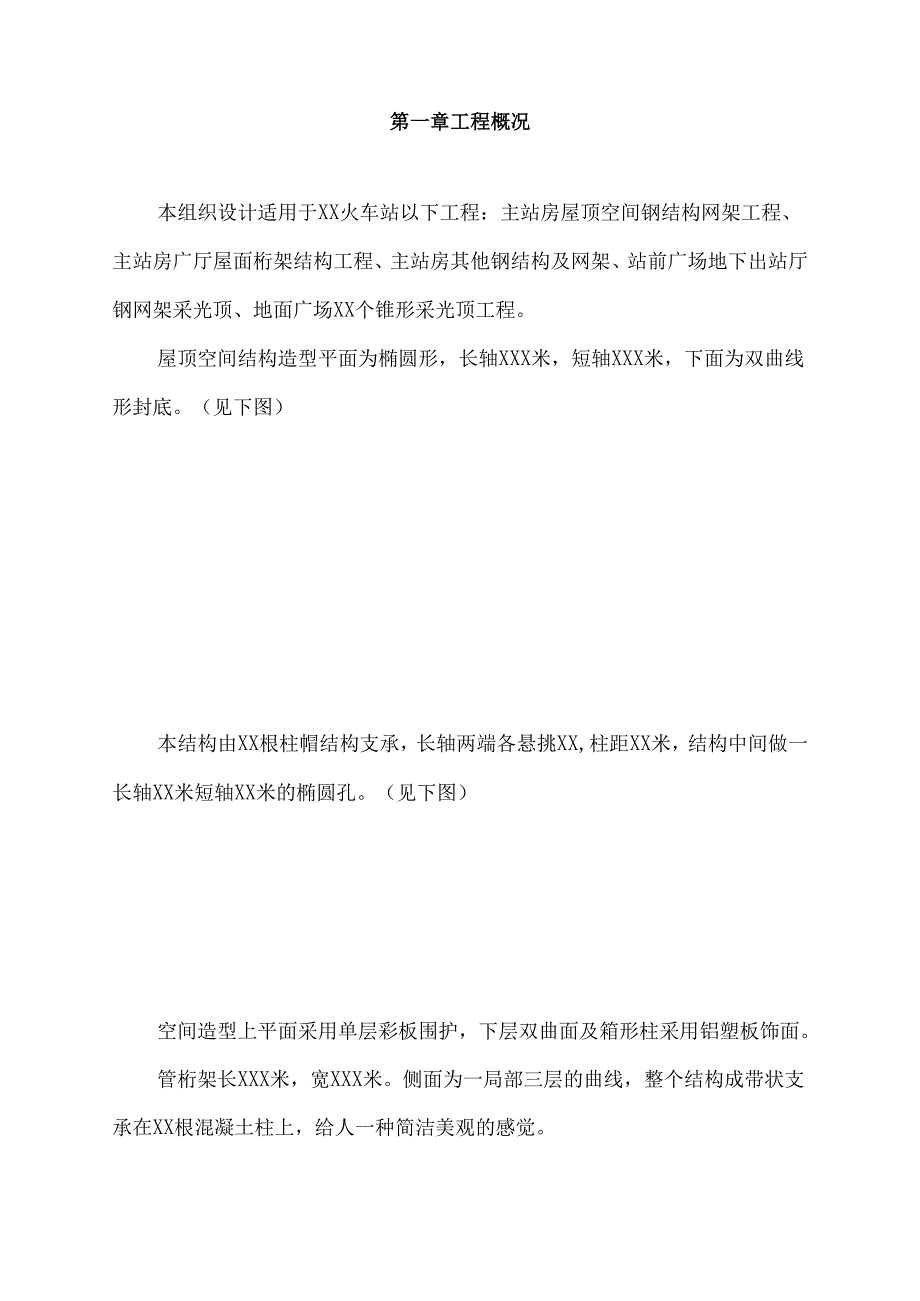

1、第一章工程概况2第二章配电说明及设备数量4第三章施工用电的安全技术措施8第四章配电装置和配电间的安全技术措施13第五章配电箱与开关箱使用的安全技术措施14第六章关于配电箱、开关箱的维修技术措施16第七章防雷措施17第八章电气防火组织措施19第九章架空线路的结构21第十章架空线路的安全要求22第十一章电缆线路的安全要求28第十二章室内配线的安全要求30第十三章配电箱与开关箱的设置要求32第十四章临时用电的基本保护系统要求38第十五章避雷装置的要求39第十六章施工现场照明41第十七章电气火灾扑救常识46第一章工程概况本组织设计适用于XX火车站以下工程：主站房屋顶空间钢结构网架工程、主站房广厅屋面桁

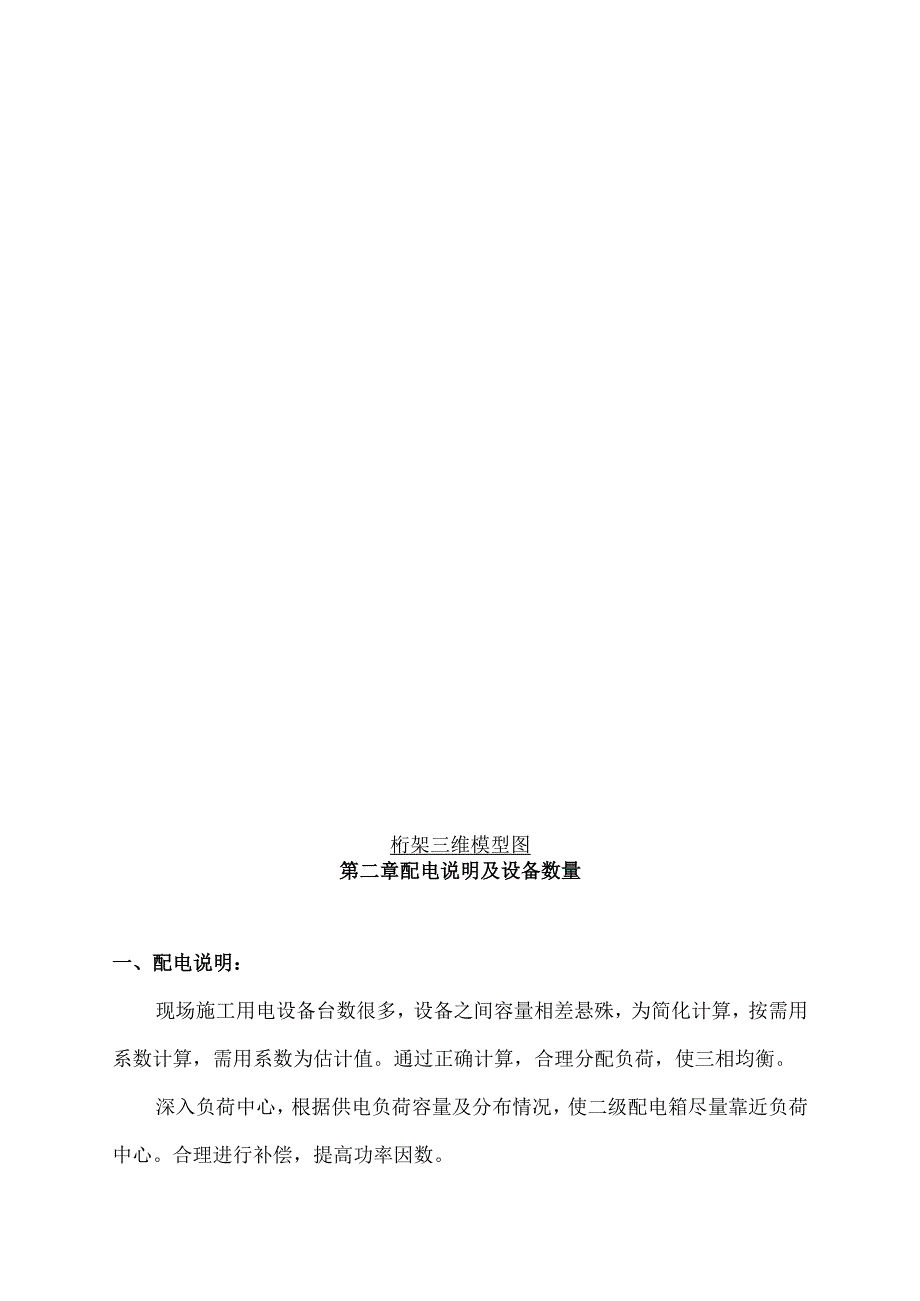

2、架结构工程、主站房其他钢结构及网架、站前广场地下出站厅钢网架采光顶、地面广场XX个锥形采光顶工程。屋顶空间结构造型平面为椭圆形，长轴XXX米，短轴XXX米，下面为双曲线形封底。（见下图）本结构由XX根柱帽结构支承，长轴两端各悬挑XX,柱距XX米，结构中间做一长轴XX米短轴XX米的椭圆孔。（见下图）空间造型上平面采用单层彩板围护，下层双曲面及箱形柱采用铝塑板饰面。管桁架长XXX米，宽XXX米。侧面为一局部三层的曲线，整个结构成带状支承在XX根混凝土柱上，给人一种简洁美观的感觉。桁架三维模型图第二章配电说明及设备数量一、配电说明：现场施工用电设备台数很多，设备之间容量相差悬殊，为简化计算，按需用系
3、数计算，需用系数为估计值。通过正确计算，合理分配负荷，使三相均衡。深入负荷中心，根据供电负荷容量及分布情况，使二级配电箱尽量靠近负荷中心。合理进行补偿，提高功率因数。二、现场平面设计、布置及线路走向现场每个接驳点，现场施工用电由二级配电箱引至施工作业面内，电缆靠边悬空挂设，配电箱内需设置自动空气开关、漏电开关，各配电箱必须作重复接地，现场所有设备实施一机、一闸、一漏电开关制。保护接零和工作接地为防止电气设备或系统的金属外壳因绝缘损坏而带电，必须将正常情况下不带电的金属外壳或构架例如焊机的底座、配电箱和开关箱的金属箱体等与PE线相连，并作重复接地，即保护接零。保护零线（即PE线）由工作接地线、配
4、电房的零线或第一级漏电保护器的电源侧引出，保护零线除在配电房外接地外,还需在配电线路的中间处和末端处重复接地,接地电阻不大于10欧，接地体采用50505mm的角钢焊接而成，深埋2.5m左右，配电箱、设备外壳的接地线采用直径不小于2.5加2的多股铜芯线。三、施工现场平面布置（见附图）附件主站房屋顶空间钢结构现场施工总平面布置图甲蓼孱怦并同明样陋-肢H根9福密城银泥回嘤七1.芨利四、设备数量及规格、配电材料及规格：1、根据现场施工设备使用情况，现场用电总需求量见下表:现场用电总需求量项目额定功率数量合计功率（KW）气体保护焊16KW232空压机2.IKW24.2卷扬机2.IKW24.2现场照明2.
5、0Wm28000m216交/直流焊机14.7KW12176.4焊条烘箱3KW26相贯线切割机14KW114杆件弯曲机37KW137小型工具0.5KW105总计294.82、根据现场施工设备使用情况，现场配电材料及规格见下表:现场配电材料及规格材料名称规格数量组合材料铝芯电缆35mm2200M三相五线铜芯电缆35mm2100M三相五线铜芯电缆25mm290M三相五线铜芯电源线16mm260M三相五线铜芯电源线6mm2100M三相五线铜芯电源线4mm2200M三相四线铜芯电照明线2.5mm2300M单相两线相贯线切割机电源箱设备自带一级配电箱800100O2电度表、空开、漏保二级配电箱600800
6、9空开、漏保、闸刀末级配电箱3004004漏保、闸刀照明控制箱3004006漏保、闸刀第三章施工用电的安全技术措施对变电、配电室的检修工作可采取全部停电、部分停电或不停电检修三种方法。为了保证检修工作的安全，应建立必要的安全行之有效技术措施。一、工作票制度工作票制度一般有两种。1、变电所第一种工作票使用的场合如下：(1)在高压设备上工作需要全部停电或部分停电时；(2)在高压室内的二次回路和照明回路上工作，需要将高压设备停电或采取安全措施时。2、变电室第二种工作票使用的场合如下：(1)在带电作业和带电设备外壳上的工作；(2)在控制盘和低压配电盘、配电箱、电源干线上工作；(3)在高压设备无需停电的
7、二次接线回路上工作等。根据不同的检修任务，不同的设备条件，以及不同的管理管控机构，可选用或制定适当格式的工作票。但是无论哪种工作票，都必须以保证检修工作的绝对安全为前提。3、工作票所涉人员的安全责任(1)工作票的签发人,必须是熟悉情况的领导担任,其安全责任如下：1)认识工作的必要性；2)工作是否安全可靠；3)工作票上所填的安全措施是否正确完备；4）所派工作负责人和检修人员是否适当和配备充足。（2）工作许可人一般由值班员、工地值班员或变配电室值班员担任,其安全责任如下：D审查工作的必要性；2）按工作票停电，然后向检修负责人交待，并一同检查停电范围和安全措施，指明带电部分和安全措施，移交工作现场，
8、双方认可签名以后才允许进行检修工作；3）检修工作结束时，工作许可人收到工作票，并且双方签名后才千结束。值班人员按工作票送电前，还需仔细检查现场，并通知有关单位确认无误码后方可送电。（3）工作负责人是这项工作的具体负责人，又是这项工作的监护人,其安全责任；D在工作票上填写清楚检修相关项目、相关计划工作时间、工作人员名单等；2）结合实际进行安全教育、针对性的安全技术措施交底，严格执行工作票中所制订的安全措施；3）必须始终在操作现场，对工作人员进行认真监护、随时提醒与纠正工作，保证操作的正常与安全；4）检修工作结束后，清理现场，清点人数确认无误码，带领撒出现场。（4）工作班成员在检修工作中，要明确工
9、作任务、范围、安全技术措施、带电的具体部位等安全注意事项；D工作时认真负责、思想集中、遵守纪律、听从指挥；2）如被工作负责人指定为监护的工作人员，要认真履行监护职责；3）工作结束后，要认真清扫、清点工具，随工作负责人一起撤出现场。二、停电安全措施全部停电和部分停电的检修工作的步骤是：停电、验电、放电、装临时接地线、装设遮栏和挂上对号的安全警示牌等。然后正式开始检修，以确保检修工作的安全。1、对部分不停电设备与检修人员之间的安全距离：带电体在IOKV小于0.25m,2035KV带电设备之间小于0.8In时，这些带电体应停电。2、停电时，应注意对所有能够检修部分与送电线路，要全部切断，而且每处至少
10、要有一个明显的断开点，并应采用防止误码合闸的措施。3、对于多回路的线路，还要注意防止其它方面的突然来电，特别要注意防止低压方面的反馈电。三、验电措施1、对已停电的线路或设备，不能光看指示灯信号和仪表（电压表）上反映出无电。均应进行必要的验电步骤。2、验电时应带绝缘手套，按电压等级选择相应的验电器。四、放电措施放电的目的是消除检修设备上残存的静电。1、放电应使用专用的导线，用绝缘棒或开关操作，人手不得与放电导体相接触。2、线与线之间、线与地之间，均应放电。电容器和电缆线的残余电荷较多，最好有专门的放电设备。五、装接临时接地线为了防止意外送电和二次系统外的反馈电，以及消除其它方面的感应电，应在被检
11、修的部分外端装接必要的临时接地线。1、临时接地线的装拆程序是装时先接接地线，拆时后拆接地端。2、应验明线路或设备切实无电后，方可装设临时接地线。六、装设遮栏在部分停电检修时，应对带电部分进行遮护，使检修人员与带电导体之间保证安全。七、悬持警示标志警示牌的作用是提醒大家注意。悬挂的警示标志要号有针对性。八、不停电检修不停电检修工作必须严格执行监护制度，保证有足够的安全距离。不停电检修工作时间不宜太长，对不停电检修所使用的工具应经过检查与试验。检修人员应经过严格培训，要能熟练掌握不停电检修技术与安全操作知识。低压系统的检修工作，一般应停电进行，如必须带电检修时，应制订出相应的安全操作技术措施和相应
12、的操作规程。建筑施工现场的高压配电系统,有许多是当地供电部门管理管控检修。如必须在施工现场自行管理管控检修，检修人员必须经当地供电部门的高压检修的培训、考核合格后发高压电工上岗证。无高压证者不得进入高压室操作。第四章配电装置和配电间的安全技术措施1、成列的配电屏两端应与重复接地线和专用保护零线作电气联接，以实现所有配电屏正常不带电的金属部件为大地等电位的等位体。2、配电屏上的各条线路均应统一编号，并标明用途或去向，以便于运行管理管控、安全操作。3、配电屏装设短路、过负荷、漏电等电气保护装置。4、配电屏或配电线路维修时，应停电并悬挂标志牌，以免停、送电时发生误操作。5、配电间地坪上应敷设绝缘脚垫
13、，配备绝缘用具和用品，绝缘灭火器材等安全用品。6、配电间应设置照明灯，其开关应设在门外或进门处，另外，配电间应挂有警示标志和警示。不得堆放杂物，保持室内整洁和通道畅通。第五章配电箱与开关箱使用的安全技术措施配电箱与开关箱在使用过程中应当采取下列安全技术措施1、关于配电箱、开关箱的标志为加对配电箱和开关箱的管理管控，保障其正确的停、送电操作，并防止因误操作而造成的意外触电或其它伤害带来的危害。所有配电箱、开关箱应在其箱门上清晰的标注其编号、名称、用途、并作分路标志。所有配电箱与开关箱必须专箱专用，不得随意另行挂接其它临时用电设备。2、所有配电箱、开关箱的操作顺序为防止停、送电时电源手动隔离开关带
