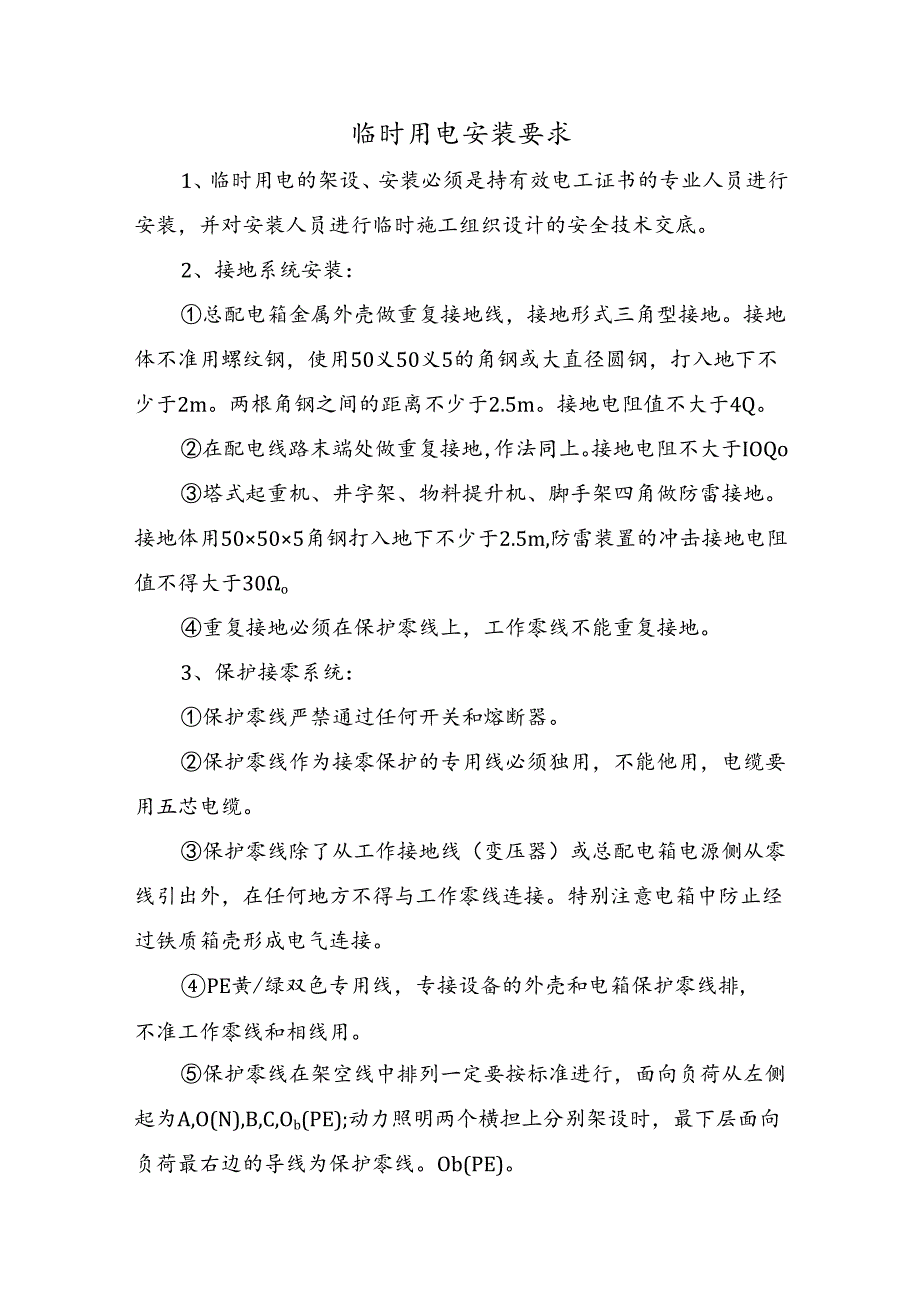

1、临时用电安装要求1、临时用电的架设、安装必须是持有效电工证书的专业人员进行安装，并对安装人员进行临时施工组织设计的安全技术交底。2、接地系统安装：总配电箱金属外壳做重复接地线，接地形式三角型接地。接地体不准用螺纹钢，使用50义50义5的角钢或大直径圆钢，打入地下不少于2m。两根角钢之间的距离不少于2.5m。接地电阻值不大于4Q。在配电线路末端处做重复接地，作法同上。接地电阻不大于IOQo塔式起重机、井字架、物料提升机、脚手架四角做防雷接地。接地体用50505角钢打入地下不少于2.5m,防雷装置的冲击接地电阻值不得大于30o重复接地必须在保护零线上，工作零线不能重复接地。3、保护接零系统：保护零

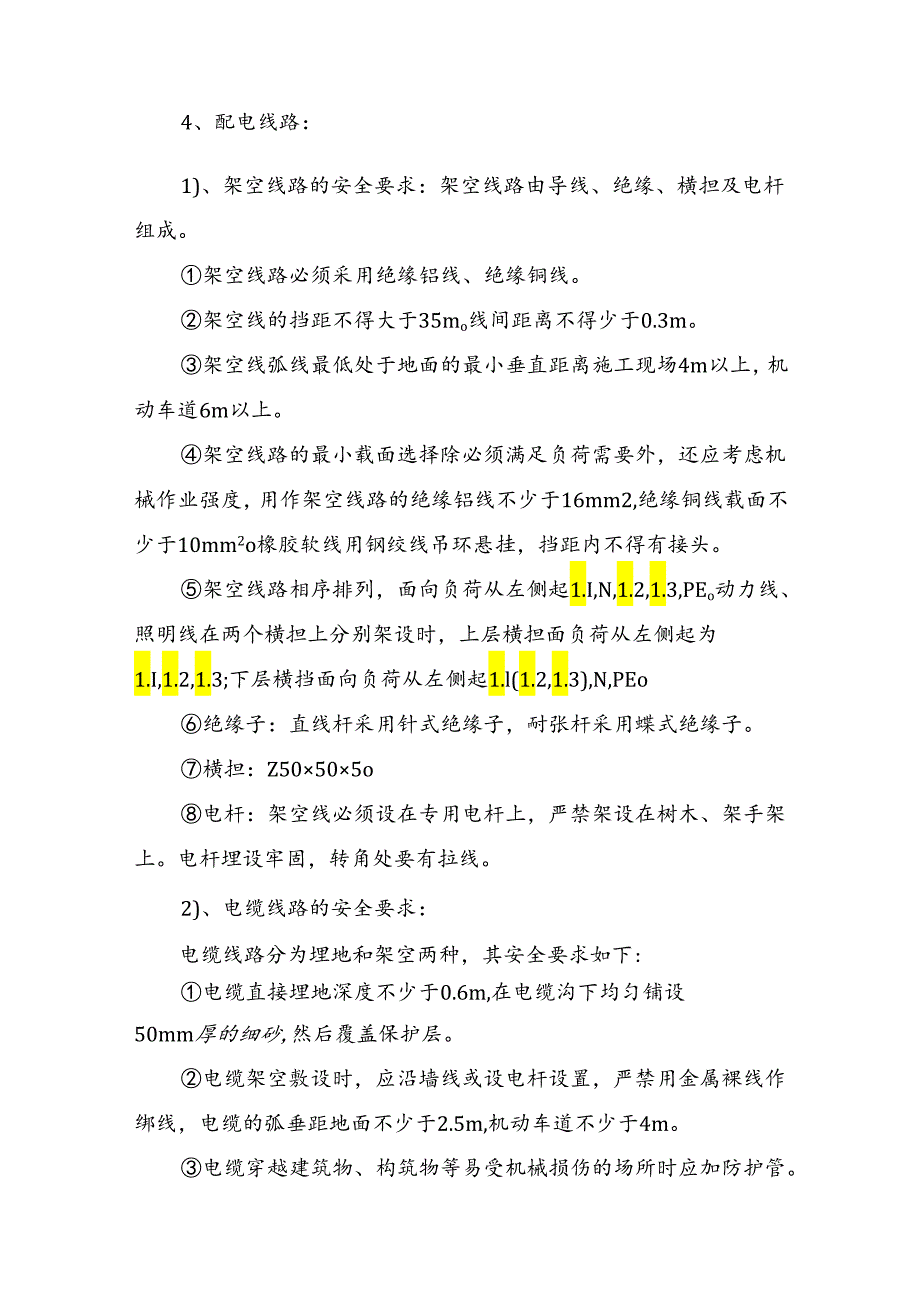

2、线严禁通过任何开关和熔断器。保护零线作为接零保护的专用线必须独用，不能他用，电缆要用五芯电缆。保护零线除了从工作接地线（变压器）或总配电箱电源侧从零线引出外，在任何地方不得与工作零线连接。特别注意电箱中防止经过铁质箱壳形成电气连接。PE黄/绿双色专用线，专接设备的外壳和电箱保护零线排,不准工作零线和相线用。保护零线在架空线中排列一定要按标准进行，面向负荷从左侧起为A,O(N),B,C,Ob(PE);动力照明两个横担上分别架设时，最下层面向负荷最右边的导线为保护零线。Ob(PE)。4、配电线路：1)、架空线路的安全要求：架空线路由导线、绝缘、横担及电杆组成。架空线路必须采用绝缘铝线、绝缘铜线。架
3、空线的挡距不得大于35mo线间距离不得少于0.3m。架空线弧线最低处于地面的最小垂直距离施工现场4m以上，机动车道6m以上。架空线路的最小载面选择除必须满足负荷需要外，还应考虑机械作业强度，用作架空线路的绝缘铝线不少于16mm2,绝缘铜线载面不少于10mm2o橡胶软线用钢绞线吊环悬挂，挡距内不得有接头。架空线路相序排列，面向负荷从左侧起1.I,N,1.2,1.3,PEo动力线、照明线在两个横担上分别架设时，上层横担面负荷从左侧起为1.I,1.2,1.3;下层横挡面向负荷从左侧起1.l(1.2,1.3),N,PEo绝缘子：直线杆采用针式绝缘子，耐张杆采用蝶式绝缘子。横担：Z50505o电杆：架空

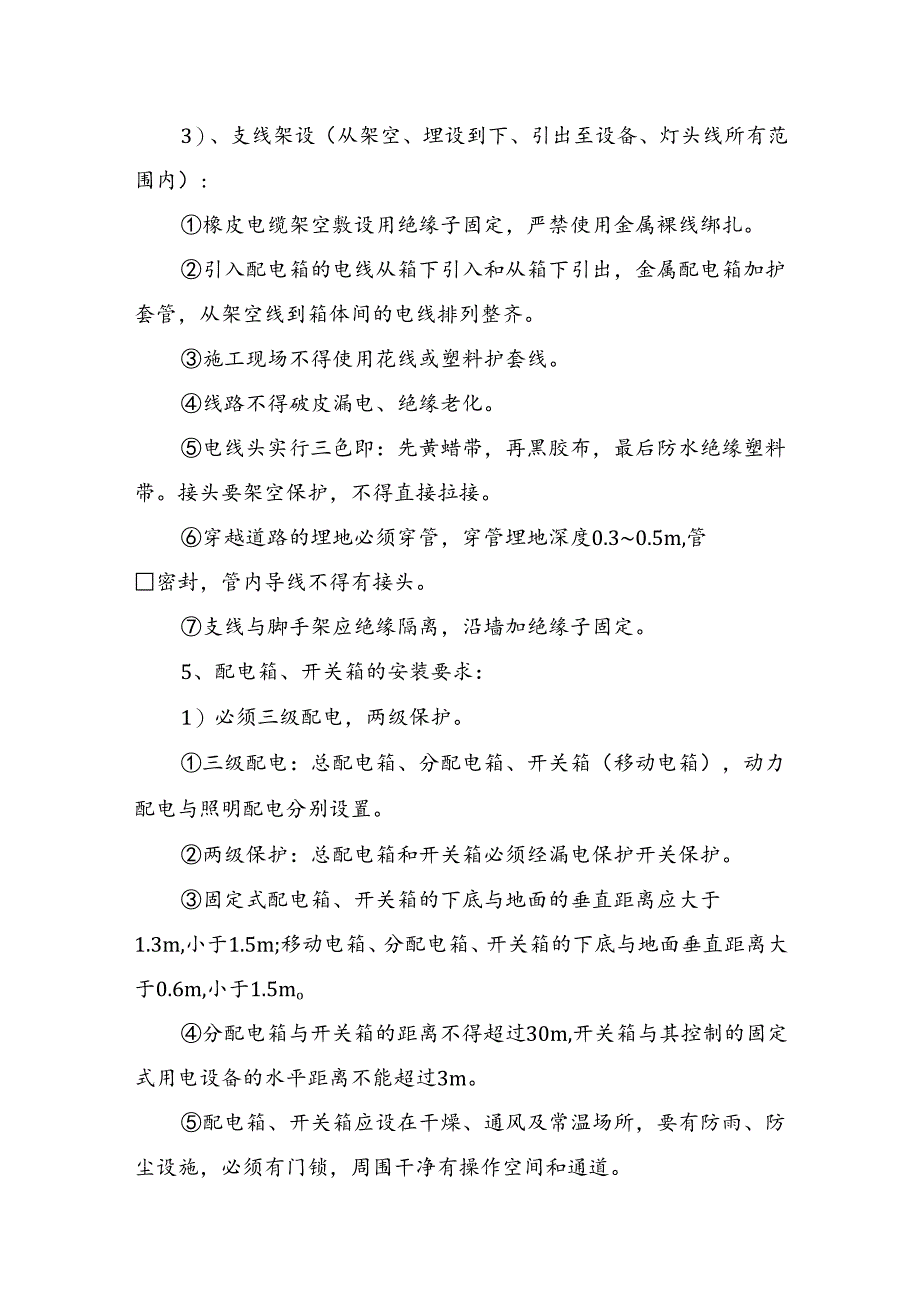

4、线必须设在专用电杆上，严禁架设在树木、架手架上。电杆埋设牢固，转角处要有拉线。2)、电缆线路的安全要求：电缆线路分为埋地和架空两种，其安全要求如下:电缆直接埋地深度不少于0.6m,在电缆沟下均匀铺设50mm厚的细砂,然后覆盖保护层。电缆架空敷设时，应沿墙线或设电杆设置，严禁用金属裸线作绑线，电缆的弧垂距地面不少于2.5m,机动车道不少于4m。电缆穿越建筑物、构筑物等易受机械损伤的场所时应加防护管。3）、支线架设（从架空、埋设到下、引出至设备、灯头线所有范围内）:橡皮电缆架空敷设用绝缘子固定，严禁使用金属裸线绑扎。引入配电箱的电线从箱下引入和从箱下引出，金属配电箱加护套管，从架空线到箱体间的电线
5、排列整齐。施工现场不得使用花线或塑料护套线。线路不得破皮漏电、绝缘老化。电线头实行三色即：先黄蜡带，再黑胶布，最后防水绝缘塑料带。接头要架空保护，不得直接拉接。穿越道路的埋地必须穿管，穿管埋地深度0.30.5m,管密封，管内导线不得有接头。支线与脚手架应绝缘隔离，沿墙加绝缘子固定。5、配电箱、开关箱的安装要求：1）必须三级配电，两级保护。三级配电：总配电箱、分配电箱、开关箱（移动电箱），动力配电与照明配电分别设置。两级保护：总配电箱和开关箱必须经漏电保护开关保护。固定式配电箱、开关箱的下底与地面的垂直距离应大于1.3m,小于1.5m;移动电箱、分配电箱、开关箱的下底与地面垂直距离大于0.6m,
6、小于1.5mo分配电箱与开关箱的距离不得超过30m,开关箱与其控制的固定式用电设备的水平距离不能超过3m。配电箱、开关箱应设在干燥、通风及常温场所，要有防雨、防尘设施，必须有门锁，周围干净有操作空间和通道。2）配电箱、开关箱内安装要求：保护零线必须采用标准的黄/绿双色线，并通过专用接线端子板连接，与工作零线区别。不得从箱门缝中引出、引入导线。所有配电箱应标明其名称、用途，并做出分路标记。进入开关箱的电源线严禁用插座连接。配电箱金属体应做保护接零。分配电箱的电器配置和接线应于总配电箱的电器配置和接线以及配电线路相适应。总路电源进线中N线应作重复接地，并另引保护零线PE。3）漏电保护器接线方法：漏
7、电保护器装设在配电箱电源开关的负荷侧和开关箱电源隔离开关的负荷侧。开关箱内的漏电保护器其额定漏电动作电流不大于30mA,额定漏电动作时间应小于0.1So使用于潮湿和有腐蚀介质场地的漏电保护器应采用防溅型产品。其额定漏电动作电流不大于15mA,额电漏电动作时间小于0.1So漏电保护器必须按产品说明书安装、使用。对搁置重新使用和连续使用一个月的漏电保护器，应认真检查其特性，发现问题立即修理或更换。6、照明、安装要求：隧道、人防工程、有高温和离地面高度低于2.4m的场所的照明电源电压不大于36Vo在潮湿易蚀及带电体场所的照明使用24V电压。行灯电压不得超过36V,灯体与手柄应坚固，绝缘良好,并耐热、
8、耐潮湿。灯头上无开关，灯泡外面有金属保护网，金属网、反光罩、悬挂物固定在绝缘部位上。照明系统中：在照明线路中每一单相回路中，灯具、插座的数量不宜超过25个，并应安装熔断电流15A（含15A）以下的熔断器保护。室外照明灯具的金属外壳必须作保护接零，单项回路的照明开关箱内必须装设漏电保护器。室外灯具距地面不得低于3m,钠、铉、锢等金属卤化物灯具的安装高度应离地面5m以上。油库、油漆库其灯具必须为防爆型，拉线开关应安装在库门外。室内灯具装设不得低于2.4m,螺口灯头的接线，相线接在与中心触头相连的端。任何电器、灯具的相线必须经开关控制，不得将相线直接引入灯具、电器。工地使用220V生活用电器必须使用专用漏电保护器控制并设有专用保护零线。严禁在床头装设开关。
