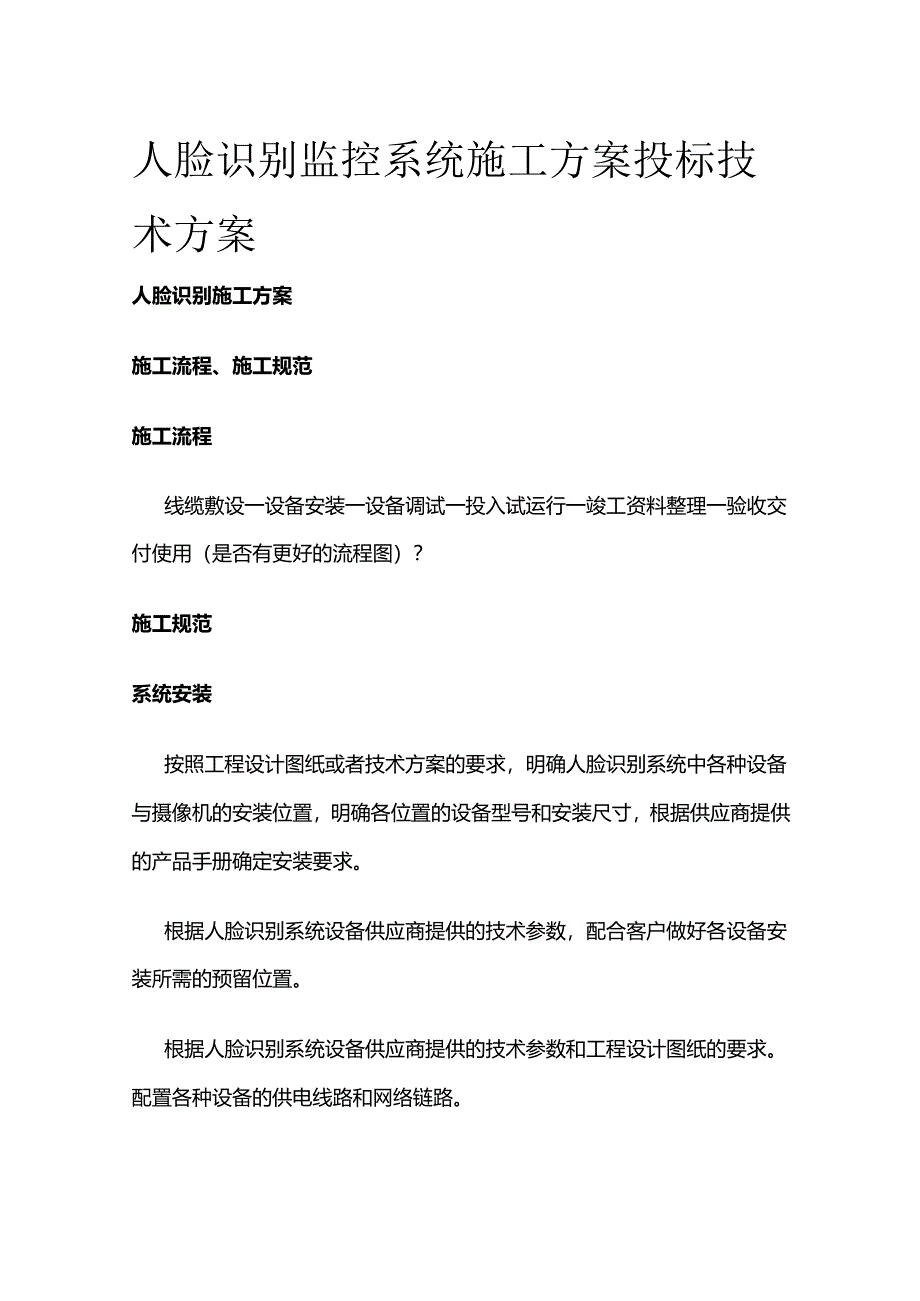

1、人脸识别监控系统施工方案投标技术方案人脸识别施工方案施工流程、施工规范施工流程线缆敷设一设备安装一设备调试一投入试运行一竣工资料整理一验收交付使用（是否有更好的流程图）？施工规范系统安装按照工程设计图纸或者技术方案的要求，明确人脸识别系统中各种设备与摄像机的安装位置，明确各位置的设备型号和安装尺寸，根据供应商提供的产品手册确定安装要求。根据人脸识别系统设备供应商提供的技术参数，配合客户做好各设备安装所需的预留位置。根据人脸识别系统设备供应商提供的技术参数和工程设计图纸的要求。配置各种设备的供电线路和网络链路。1 .摄像机宜安装在监视目标附近不易受外界损伤的地方，安装位置不应影响现场设备运行和人

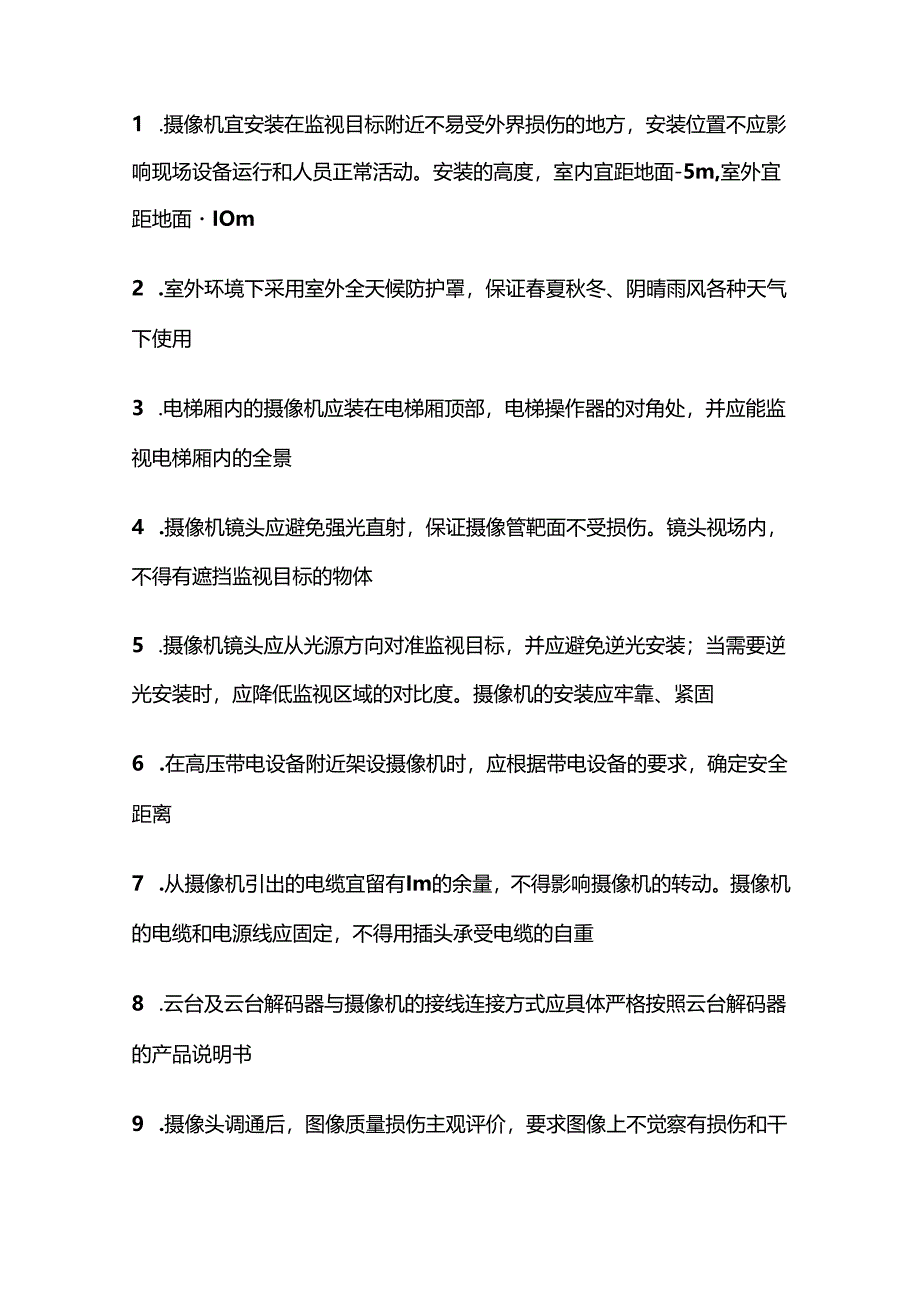

2、员正常活动。安装的高度，室内宜距地面-5m,室外宜距地面IOm2 .室外环境下采用室外全天候防护罩，保证春夏秋冬、阴晴雨风各种天气下使用3 .电梯厢内的摄像机应装在电梯厢顶部，电梯操作器的对角处，并应能监视电梯厢内的全景4 .摄像机镜头应避免强光直射，保证摄像管靶面不受损伤。镜头视场内，不得有遮挡监视目标的物体5 .摄像机镜头应从光源方向对准监视目标，并应避免逆光安装；当需要逆光安装时，应降低监视区域的对比度。摄像机的安装应牢靠、紧固6 .在高压带电设备附近架设摄像机时，应根据带电设备的要求，确定安全距离7 .从摄像机引出的电缆宜留有Im的余量，不得影响摄像机的转动。摄像机的电缆和电源线应固定
3、，不得用插头承受电缆的自重8 .云台及云台解码器与摄像机的接线连接方式应具体严格按照云台解码器的产品说明书9 .摄像头调通后，图像质量损伤主观评价，要求图像上不觉察有损伤和干扰存在10 .摄像头调通后，自动光圈调节功能、调焦功能、变倍功能等各控制功能应正常线缆部分规范1.所有的线缆在走线时不能裸露在外，根据现场环境选择使用PVC管、钢管或桥架走线，线缆走向应尽量选择人不能直接触及的位置，严禁在两建筑屋顶之间敷设电缆，应将电缆沿墙敷设置于防雷区内，并且不得妨碍车辆运行2.220V电源线不能与视频线、控制线等弱电线路同管3 .网络信号线两端水晶头终端采用568B标准（个别设备有特殊要求的除外）。标

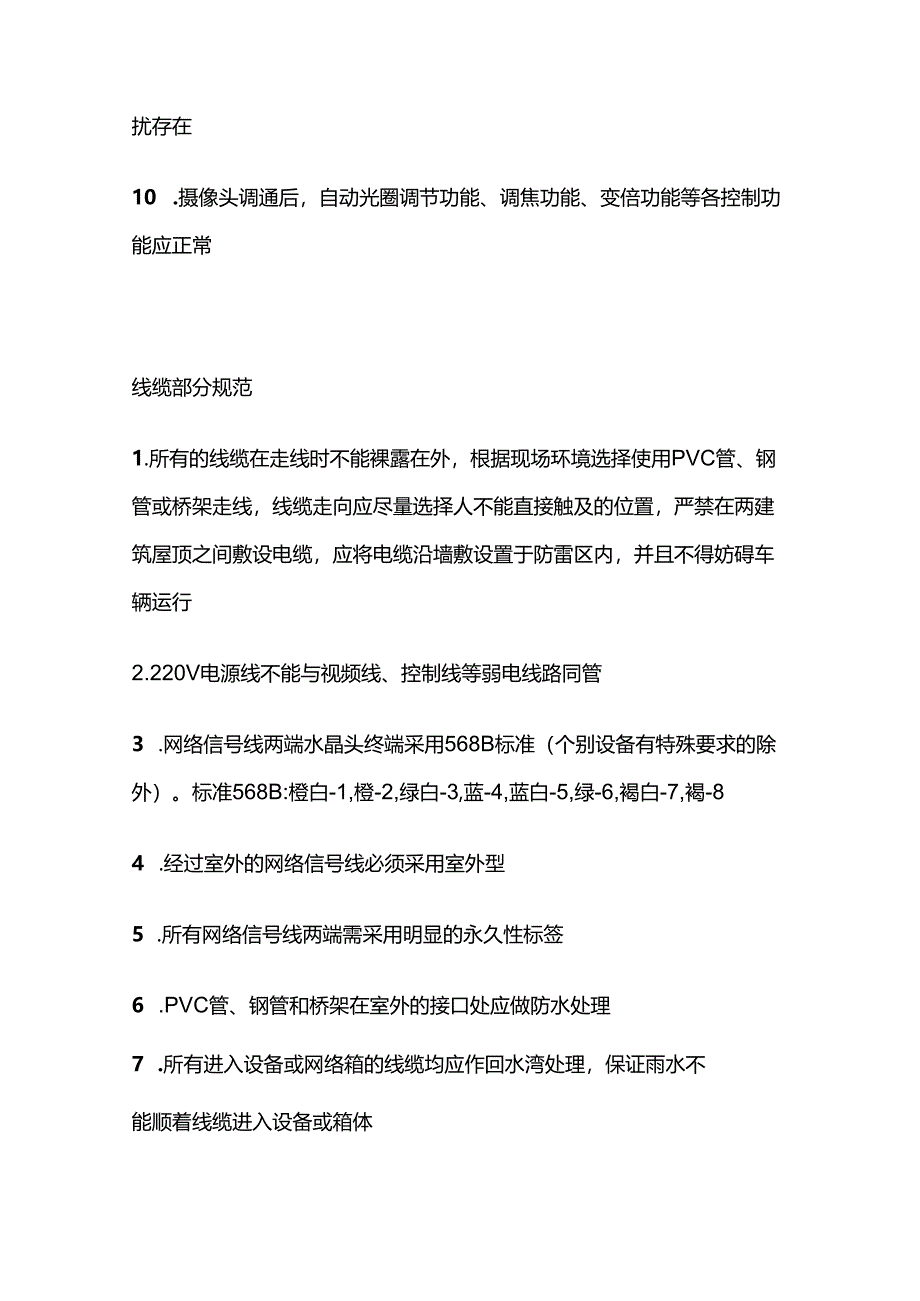

4、准568B:橙白-1,橙-2,绿白-3,蓝-4,蓝白-5,绿-6,褐白-7,褐-84 .经过室外的网络信号线必须采用室外型5 .所有网络信号线两端需采用明显的永久性标签6 .PVC管、钢管和桥架在室外的接口处应做防水处理7 .所有进入设备或网络箱的线缆均应作回水湾处理，保证雨水不能顺着线缆进入设备或箱体8 .线缆沿墙安装时，直径20mm以下PVC管可用线卡固定,线卡间距宜控制在60cm左右；直径40mm以上PVC管和所有钢管及桥架的固定均应使用膨胀螺丝，膨胀螺丝间距宜控制在100cm左右9 .网络信号线必须采用满足超五类标准以上的UTP电缆。缆线测试标准：国际ISO/IEC11801;美国AN
5、SI/TIA/EIA-568A10 .所有顺着立杆方向的线缆、线槽、接地线（接地扁铁）、套管均需用镀锌铁线进行绑扎，绑扎间距以60-70为宜I1.光缆布放前应进行单盘测试和配盘，并按设计要求的A、B端敷设。配盘时严禁将光、电缆接头安装在跨越道路、铁路或河流的跨越档内。光缆衰耗必须符合设计要求，主要测量131Onm,1550nm窗口的工作衰耗,并注意光缆外护层有无裂缝断裂12 .光缆敷设后应平直、无扭转弯、无过度弯曲、无机械损伤。光缆在敷设安装过程中，应严格控制牵引张力和曲率半径要求。敷设安装时，光缆弯曲的曲率半径应大于光缆外径的20倍和15倍，光缆安装固定后曲率半径应不小于光缆外径的10倍13
6、 .考虑到施工的二次操作，维护过程的障碍修理及部分路由的变动和其它外界因素影响的需要，对于光缆接头两侧预留15米，进局预留15米，以保证施工、维护工作的顺利进行14 .光纤接续采用熔接法，光纤接续应严格按光纤色谱连接，认真核实无误后，再进行接续操作。设计要求每一纤芯在再生段内的接头双向平均损耗不大于个。熔接好的光纤盘储在光缆接头盒内，金属加强芯与接头盒底座连接应牢固15 .光缆应挂标志牌作标记，按每孔挂1块考虑，机房、交接箱、用户端都需挂牌16 .通过监视杆进入箱体内部的进线包括:220V交流电源线（一组），地线，光纤，摄像头的交流电源线（一组），485控制线（一组），视频线。将这些线缆全部从
7、箱体底部的过线孔引入箱体17 .地线连接：将从接地排上的地线直接连接到监视杆预留的接地位置上（箱体地线直接连接在箱体上），通过螺钉固定，使箱体地与外界地连通。所有防雷器的地线与稳压电源的地线均连接在接地排上1 .当箱体安装在墙壁上时，必须做到水平和垂直（墙壁本身倾斜的情况除外，但应尽量避免），四个方向倾斜度不超过5度。安装用膨胀螺丝须使用4颗，直径宜在8mm以上，人力不能使箱体晃动。箱体距墙边缘宜在15Cm以上。如箱体在室外且在箱体内开孔固定的，需在四个膨胀螺丝接口处做防水处理2 .当箱体安装在地面上的时候，箱体需做支架（如：15Cm高），须做到水平，倾斜度不超过5度3 .当箱体安装在立杆（不
8、包括路灯杆、电力杆）上面时，高度不得超过米，同时注意安全及防盗。使用抱箍固定，箱体应能装载100公斤以上设备4 .所有箱体进出线口宜带防水锁扣5 .箱体应避免安装在路灯杆、电力杆上6 .箱体内设备电源线与数据线应分开走线。线路沿箱体壁布放时，线路应穿入安装在箱体内四周的理线环，以便固定；线路悬空时用扎带固定，沿箱体边缘走线，以保持箱体内的整洁，便于维护。不得有线缆被设备压住的情况7 .设备之间不能重叠，应分别固定；电源不能串接，各设备独立供电，更换其中一个设备时不影响其他设备的电源8 .箱体内设备上的各种线缆接口离最后一个固定点的距离要大于25cm9 .箱体应妥善接地-.立杆规范1 .根据部位
9、与要求选择摄像机安装方式。采用立杆安装方式时，除特殊情况外，摄像机离地面高度一般不低于5000mm,立杆下端管径应在220mm10mm、上端管径应在120mm5mm,管壁厚度应6mm,挑臂长度应3000mm,立杆应做灌筑基础，基础深度应不小于1500mm,底部直径应不小于100Omm2 .电源应有过流过压保护装置；重要监控点应配备备用电源，供电时间不低于8小时；应具备接地防雷装置，防雷接地地电阻103 .现场开挖基座埋设坑时应遵循尽量减小开挖面的原则。当基座坑挖好后，由施工单位进行现场浇筑，现场浇筑时应严格按照混凝土（如C20）的材料配比和配筋标准执行。安装（现浇）基座时应保证基座表面的水平，
10、以利杆体的安装4 .混泥土基座应适当进行保养，保养期不得少于20天5 .桅杆的垂直度不得大于1/1006 .横臂与主杆焊接牢固。主杆与箱体联结件焊接为一体，以固定箱体7 .主杆内部预埋PVC管（如16mm）,用于引入电源线，与底基内预留出的子管相连。主杆出线孔到横臂之间预留一根穿线铁丝8 .箱体与主杆之间应看不到任何引线，并有防渗水措施。维修孔上下共两个，方便穿线及维护9 .表面处理：浸锌、喷塑10 .杆体通过安装在基座内的螺栓（4根以上）固定在基座上，将杆体、接地体、基座完全安装固定以后，如果螺栓露出地面，使用混凝土将整个法兰盘和杆体底部的固定件完全包封11 .立杆期间，现场施工人员需佩戴安
11、全帽，并在杆长半径圆周范围内设定施工区域，设置警示装置，禁止旁观者进入施工区域。夜间施工时，现场施工人员除佩戴安全帽外更应穿戴反光衣，施工区域杆长半径圆周范围内拉设反光警示条带二.常见安全隐患及其预防措施类别常见隐患预防措施登1.作业人员没有登高作检查特种作业人员的有关资格高业资格证。证书。作ll2.登高作业人员没有佩按规定正确佩戴头盔。业戴头盔。按规定正确佩戴安全带。所有工具应随手装入工具袋内。3 .登高作业人员没有佩戴安全带。4 .工具从高处坠落伤人。5 .在台风、雷雨等天气恶劣天气应停止野外高空作业。进行野外高空作业。交通要道作监业理类6 .登高作业梯子打滑。在梯子两端安装防滑胶垫；安排
12、专人扶住梯子。1 .未按规定设置安全警按规定在施工区域内正确设置示安全警示标志。标志。2 .施工作业人员没有佩按规定正确佩戴头盔。戴头盔。3 .施工作业人员没有穿按规定正确穿戴反光衣。戴反光衣。4.工器具、设备和材料放工器具、设备和材料放置在安全区域内。置在安全区域外。电力线附近作业1.在立杆、架线或拉线等作业时，碰到附近电力线。2 .误把电力线当作广播线、电话线等对待处理。3 .在没有事先通知电力部门派人停电时，擅自对电力线断电。在电力线附近作业时，要离开高压线的最小空距：35KV以下线路为；35KV以上线路为4m。当没有辩明线路的性质时，一律按照电力线处理。对电力线断电前，要事先通知电力部
13、门派人到现场停止送电，并经检查确属停电后，方可开始作业。4 .上杠作业时，没有检查架空线条、电缆及吊线，是否与电力线接触,是否确实无电。5 .在电力线上方架线时，用石头或工具等系于线的一端经电力线上方抛过。地下1.在进入地下电缆室或管道无人工作站作业时，没作业有预先通风，引起有害气体中毒。应该用试电笔检查该电杠上附挂的线条、电缆及吊线确实无电后，方可开始作业。正确的做法是在跨越两杠各装滑车一个，以干燥绳子做成环型，在将应挂线条缚于绳上，牵动绳环将线徐徐通过。进入地下电缆室或无人工作站作业前，应该预先通风。2.在进行地下管道作业时，挖断煤气管、自来水管、电力电缆、其他通信线路等设施。应该尽量避开
14、煤气管、自来水管、供热管、电力电缆、和其他通信线路等设施，同时应小心作业，以免引起泄露、触电或中断通信事故。3 .靠近墙根挖坑洞时，必要时，应该采取加固措施。应避免引起墙壁倒塌。4 .在土质松软或流沙地坑深Im以上，必须加装挡土板区，挖坑洞时，应避免支撑；作业人员必须佩戴安全引起坍塌。帽。1.设备加电测试引起通严格审查加电测试方案；按照批信中断。准后的方案进行加电测试；实行旁站监理。5 .网络割接升级引起通严格审查割接方案；按照批准后信中断。的方案进行割接；实行旁站监理。6 .乱触摸机房设备引起不能触摸机房内正在运转的设通信中断。备。7 .工器具、设备和材料小心搬运工器具、设备和材料。搬运时碰
15、及正在运转的设备引起通信中断。8 .在机房内使用明火发严禁在机房内使用明火。生火灾引起通信中断。9 .在机房内吸烟发生火严禁在机房内吸烟。灾引起通信中断。10 施工用工器具、设备工器具、设备和材料不能堵塞安和材料堵塞安全出口。全出口。11 工器具掉在机架上引使用后的工器具应该放入工具起设备短路中断通信。袋内。系统的调试1）调试准备工作检查本系统接线、电源、设备就位、接地、测试表格等。用对线工具检查各种设备、器件之间线路连接正确性，并做好测试记录。2）单体调试检查摄像机开通、关断动作，云台操作和防护罩动作的正确性，检查画面分割器切换动作正确性。能够进行独立单项调试的设备、部件的调试、测试在设备安装前进行。如：摄像机的电气性能调试、配合镜头的调整、终端解码器的自检、云台转角限位的测定和调试、放大器的调试等。开启主机系统，运行系统软件，打印系统运行时各种信息，确认总控室和各分控机房中央设备运行正常。各智能控制键盘操作正确。3）系统调试按调试设备的功能或作用和所在部位或区域划分。传输系统的每条线路都进行通、断、短路测试并做标记。遇到50HZ工频
