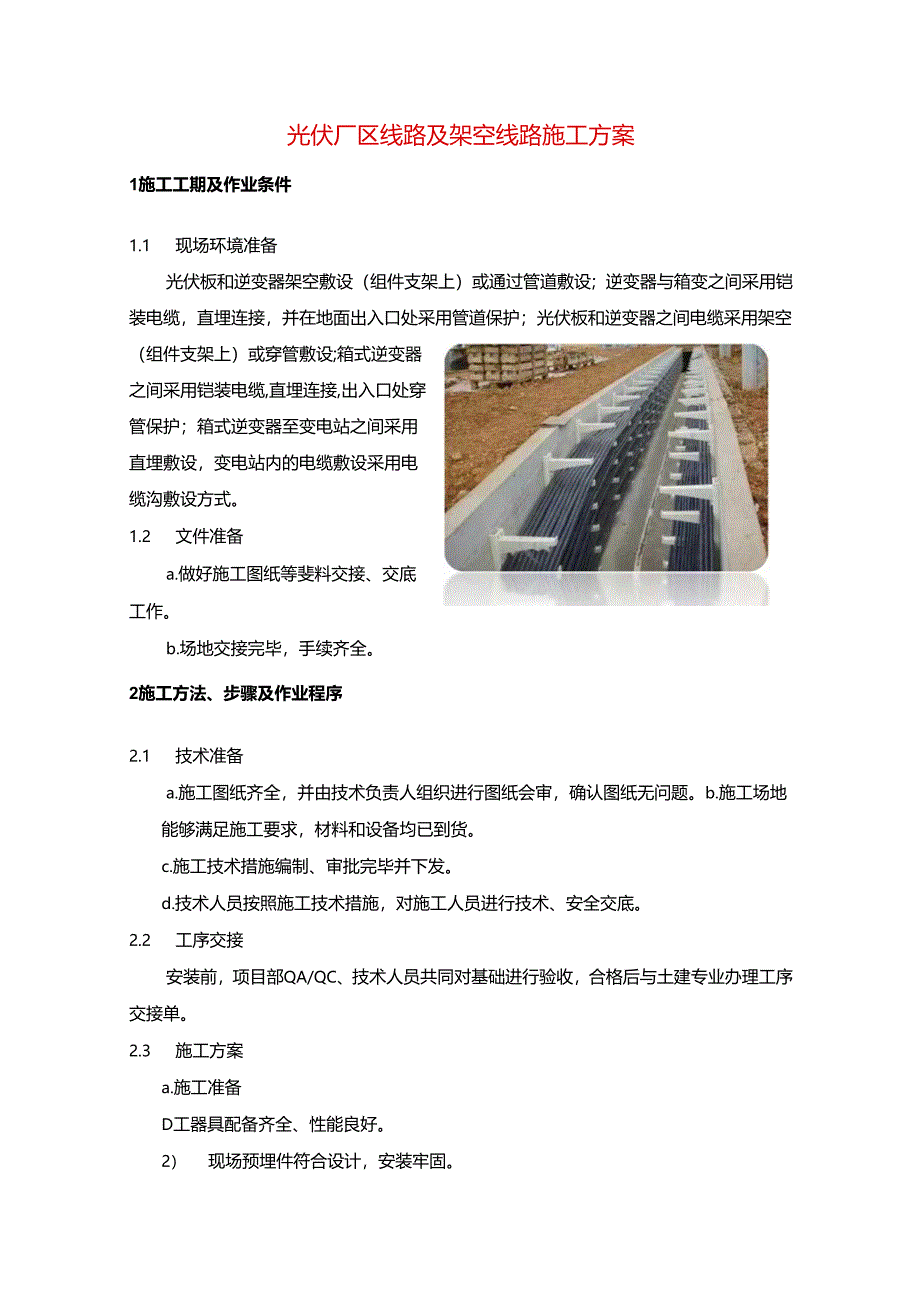

1、光伏厂区线路及架空线路施工方案1施工工期及作业条件1.1 现场环境准备光伏板和逆变器架空敷设（组件支架上）或通过管道敷设；逆变器与箱变之间采用铠装电缆，直埋连接，并在地面出入口处采用管道保护；光伏板和逆变器之间电缆采用架空（组件支架上）或穿管敷设;箱式逆变器之间采用铠装电缆,直埋连接,出入口处穿管保护；箱式逆变器至变电站之间采用直埋敷设，变电站内的电缆敷设采用电缆沟敷设方式。1.2 文件准备a.做好施工图纸等斐料交接、交底工作。b.场地交接完毕，手续齐全。2施工方法、步骤及作业程序2.1 技术准备a.施工图纸齐全，并由技术负责人组织进行图纸会审，确认图纸无问题。b.施工场地能够满足施工要求，材

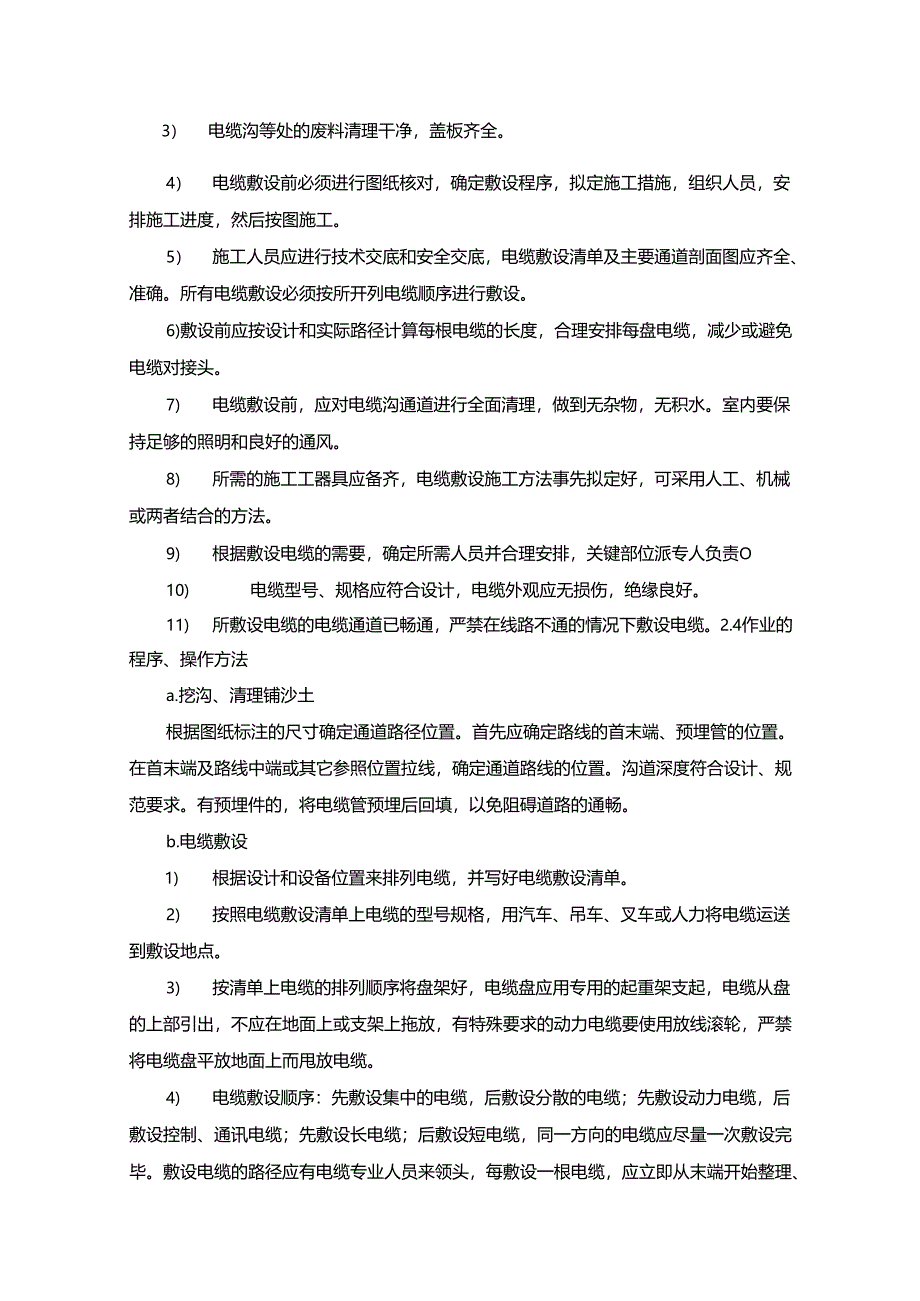

2、料和设备均已到货。c.施工技术措施编制、审批完毕并下发。d.技术人员按照施工技术措施，对施工人员进行技术、安全交底。2.2 工序交接安装前，项目部QA/QC、技术人员共同对基础进行验收，合格后与土建专业办理工序交接单。2.3 施工方案a.施工准备D工器具配备齐全、性能良好。2） 现场预埋件符合设计，安装牢固。3） 电缆沟等处的废料清理干净，盖板齐全。4） 电缆敷设前必须进行图纸核对，确定敷设程序，拟定施工措施，组织人员，安排施工进度，然后按图施工。5） 施工人员应进行技术交底和安全交底，电缆敷设清单及主要通道剖面图应齐全、准确。所有电缆敷设必须按所开列电缆顺序进行敷设。6)敷设前应按设计和实际
3、路径计算每根电缆的长度，合理安排每盘电缆，减少或避免电缆对接头。7) 电缆敷设前，应对电缆沟通道进行全面清理，做到无杂物，无积水。室内要保持足够的照明和良好的通风。8) 所需的施工工器具应备齐，电缆敷设施工方法事先拟定好，可采用人工、机械或两者结合的方法。9) 根据敷设电缆的需要，确定所需人员并合理安排，关键部位派专人负责O10) 电缆型号、规格应符合设计，电缆外观应无损伤，绝缘良好。11) 所敷设电缆的电缆通道已畅通，严禁在线路不通的情况下敷设电缆。2.4作业的程序、操作方法a.挖沟、清理铺沙土根据图纸标注的尺寸确定通道路径位置。首先应确定路线的首末端、预埋管的位置。在首末端及路线中端或其它
4、参照位置拉线，确定通道路线的位置。沟道深度符合设计、规范要求。有预埋件的，将电缆管预埋后回填，以免阻碍道路的通畅。b.电缆敷设1) 根据设计和设备位置来排列电缆，并写好电缆敷设清单。2) 按照电缆敷设清单上电缆的型号规格，用汽车、吊车、叉车或人力将电缆运送到敷设地点。3) 按清单上电缆的排列顺序将盘架好，电缆盘应用专用的起重架支起，电缆从盘的上部引出，不应在地面上或支架上拖放，有特殊要求的动力电缆要使用放线滚轮，严禁将电缆盘平放地面上而甩放电缆。4) 电缆敷设顺序：先敷设集中的电缆，后敷设分散的电缆；先敷设动力电缆，后敷设控制、通讯电缆；先敷设长电缆；后敷设短电缆，同一方向的电缆应尽量一次敷设

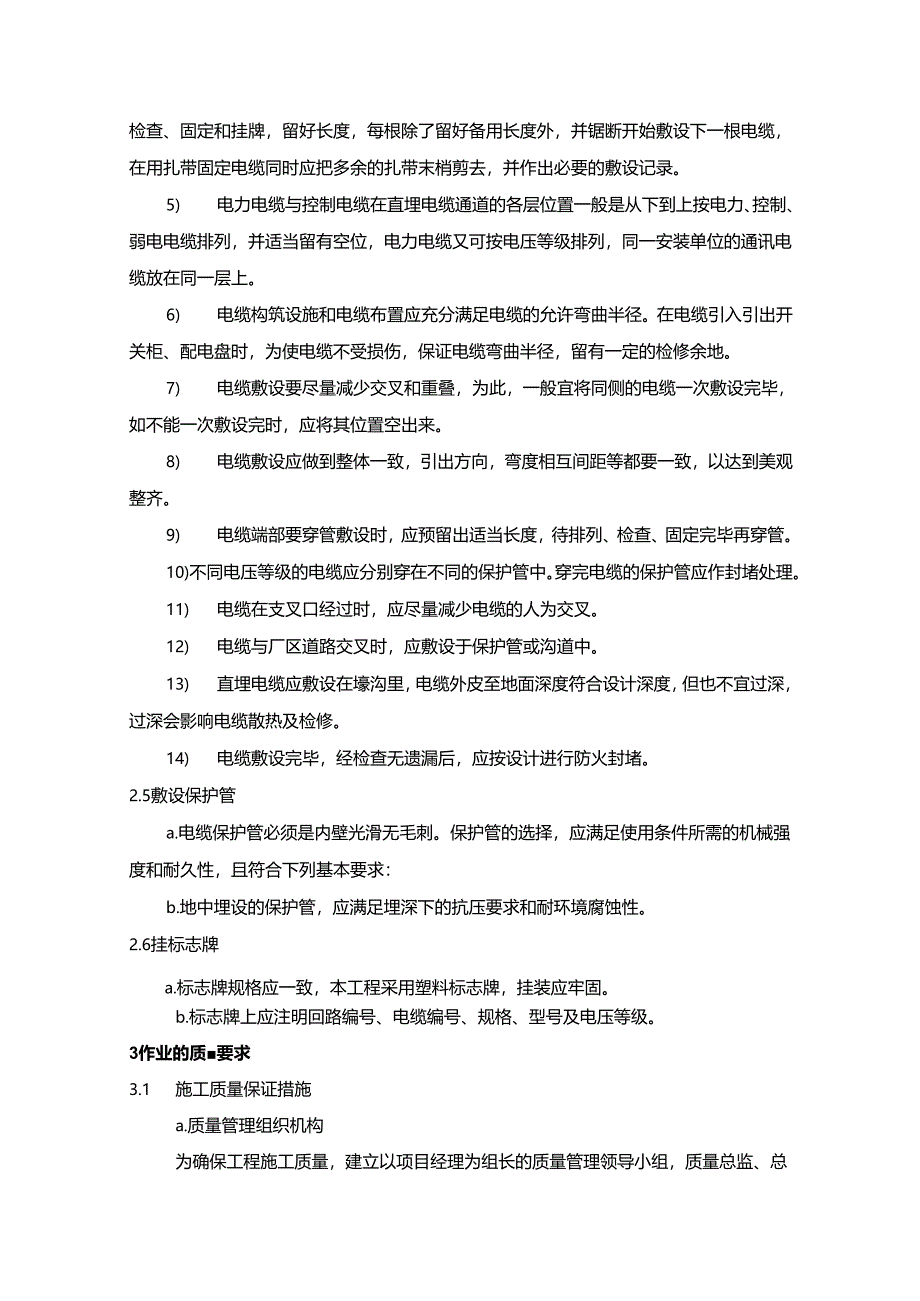

5、完毕。敷设电缆的路径应有电缆专业人员来领头，每敷设一根电缆，应立即从末端开始整理、检查、固定和挂牌，留好长度，每根除了留好备用长度外，并锯断开始敷设下一根电缆，在用扎带固定电缆同时应把多余的扎带末梢剪去，并作出必要的敷设记录。5) 电力电缆与控制电缆在直埋电缆通道的各层位置一般是从下到上按电力、控制、弱电电缆排列，并适当留有空位，电力电缆又可按电压等级排列，同一安装单位的通讯电缆放在同一层上。6) 电缆构筑设施和电缆布置应充分满足电缆的允许弯曲半径。在电缆引入引出开关柜、配电盘时，为使电缆不受损伤，保证电缆弯曲半径，留有一定的检修余地。7) 电缆敷设要尽量减少交叉和重叠，为此，一般宜将同侧的电
6、缆一次敷设完毕，如不能一次敷设完时，应将其位置空出来。8) 电缆敷设应做到整体一致，引出方向，弯度相互间距等都要一致，以达到美观整齐。9) 电缆端部要穿管敷设时，应预留出适当长度，待排列、检查、固定完毕再穿管。10)不同电压等级的电缆应分别穿在不同的保护管中。穿完电缆的保护管应作封堵处理。11) 电缆在支叉口经过时，应尽量减少电缆的人为交叉。12) 电缆与厂区道路交叉时，应敷设于保护管或沟道中。13) 直埋电缆应敷设在壕沟里，电缆外皮至地面深度符合设计深度，但也不宜过深，过深会影响电缆散热及检修。14) 电缆敷设完毕，经检查无遗漏后，应按设计进行防火封堵。2.5敷设保护管a.电缆保护管必须是内
7、壁光滑无毛刺。保护管的选择，应满足使用条件所需的机械强度和耐久性，且符合下列基本要求：b.地中埋设的保护管，应满足埋深下的抗压要求和耐环境腐蚀性。2.6挂标志牌a.标志牌规格应一致，本工程采用塑料标志牌，挂装应牢固。b.标志牌上应注明回路编号、电缆编号、规格、型号及电压等级。3作业的质要求3.1 施工质量保证措施a.质量管理组织机构为确保工程施工质量，建立以项目经理为组长的质量管理领导小组，质量总监、总工程师、生产经理任副组长，成员由各部门人员组成。发现问题及时纠正、及时上报，做到不隐瞒、不谎报，全面监督管理施工质量。b.质量管理制度实施项目工程质量责任制。明确质量责任，实现以人员素质保证工作
8、质量，以工作质量保证各项制度和现场操作到位的良性工作循环。c.实施样板引路制度进场后针对选取的试验段上报试验段施工方案，待试验段检验合格后根据样板质量技术参数进行大规模施工。3.2 验收标准a.电缆的规格应符合设计要求，电缆无机械损伤，排列整齐，交叉少，标志牌应齐全，内容准确，字迹清晰，不易脱落。b.电缆的固定、弯曲半径、排列顺序和预留长度应符合有关要求。c.固定电缆用的扎带多余的部分要剪去。d.直埋电缆路径标志应与实际路径相符，路径标志应清晰、牢固、间距适当。e.电缆管规格应符合设计要求。f.电缆管不应有穿孔，裂缝和显著的凹凸不平的地方。3.3 验收程序各检验批、分项工程由施工单位先进行自检
9、，验收合格后组织QAQC、业主、设计、地勘单位人员对进行检查，经检验合格后方可进行下一道工序的施工。4架空线路施工方案4.1基础主要工序施工方法和机具选择序号施工项目施工方法主要施工机具选择1线路复测采用GPS根据设计坐标进行杆塔精确定位RTK1+1型GPS2施工测量一般施工情况下采用经纬仪进行分坑作业，针TDJ-2经纬仪序号施工项目施工方法主要施工机具选择对全方位高低腿基础则采用全站仪进行分坑。具体测量方法如下：直线方向：采用点间定线法，延长直线法等。水平距离：采用视距法测量，档距大、高差大的塔位则采用全站仪进行测距。高程：采用三角高程测量法进行高程测量和计算。3土石方开挖主要已机械开挖为主
10、，部分工作采用人工开挖。人工开挖设备、挖掘机4渣（余）土堆放所有余土进行袋装处理，并现场条件选择堆放位置，保证渣（余）土稳定和水土不流失。回填时按要求进行回填，多余弃土进行外运清理，减少自然环境的破坏，保证施工环保。纤维袋、运输车5模板本工程均采用全新钢模板，非直角边斜柱式基础则加异型模板，并在材料站按基础型式集中加工，现场装配；基础支模采用钢管、撑木支模工艺。阶梯式基础模板则设专用托架支撑。钢模板、专用支撑托架6地脚螺栓固定本工程单腿基础具有地脚螺栓具规格大、数量多等特点，施工时地脚螺栓下端用特制的托架支撑，上端用特制的锚板固定在模板上（控制地脚螺栓根开）。专用托架、地螺根开固定锚板。7混凝
11、土浇制鉴于本工程地形、交通运输条件特点，混凝土从商混站进行采购，进场后对原材进行相关试验。8基础混凝土养护采取自然养护，采用覆盖草袋及人工洒水养护相结合的方法。当气温连续低于5时不得浇水养护。9回填土采用人工回填、机械夯实的施工方法。夯实设备10余土处理回填至塔位内，但应保证塔腿塔材外露和塔位排水，多余的弃土按要求外运集中堆放。11接地施工采用人工开挖敷设，接地沟必须保证接地体的埋深符合设计要求。特别注意接地线及降阻模块的安装规格、型式及安装方法。接地摇表、气焊设备。4.2铁塔基础施工a.线路复测D线路复测包括在标段全线复测和塔基断面复测，线路复测不仅要满足施工验收规范规定的重点复测校核项目，
12、还应对对地（含风偏）距离、对潜在的危险跨越物的距离、对运行通道中成片树林距离（含风偏和倒树距离）应满足少伐或不砍伐的原则，发现问题应及时通知监理工程师和业主进行处理。塔基断面复测还应检查塔基地质情况，稳定判断，尽量避免因设计考虑不周导致基础外露过高或塔腿埋入基坑以内情况，避免基础处于不良地质或不稳定滑坡地带。发现问题即时报告监理工程师和业主处理。GPS测量措施：由于本工程对环境保护要求较高，在线路复测时根据施工现场的实现情况（直线不能看通或树木的砍伐受限制时），我公司将采用GPS定位仪进行线路的复测和定位，用GPS定位仪进行复测定位时，需要设计单位提供精确的各塔位的GPS数据和基准点的GPS数
13、据，测量时一台GPS摆放在基准点上,另外1-2台在线路上工作,根据地形的不同选择基准点的控制距离为3-6km,从而精确定出各施工塔位中心位置。2）线路复测的操作程序 路径复测前，施工人员必须熟悉设计提供的路径图、平断面图、杆塔明细表、基础图、基础地形图、基础配置表、基础根开表及项目部提供的调查报告等有关资料；熟悉沿线交通、地形情况； 拟定复测顺序，做好人员分工，准备线路复测费料、复测所需工具及记录文具。路径复测工作必须由测量工主持，由技术员、质检员和送电工配合工作。仪器观测与测量记录应分别由两人完成，并做到当天作业当天检查核对。使用测量仪器前，检查校正仪器工具。按正确的线路复测方法对所复测内容
14、：杆塔位置、档距、高程、转角、补桩、主要跨越、风偏等进行复测。 现场标定直线、转角，及补辅助桩。对设计需移动的桩位按设计要求移动，钉桩，标定，保留原桩位（原桩位为后续工序中标高的依据），并反复核对移动长度及记录，分坑必须在复测结束后进行，不得边复测边分坑。整理测量结果，线路复测的原始记录和正式记录（或电子版），上报项目部。宜施工单位将复测的情况整理成复测报告，上报项目部。根据本工程施工地形及塔基范围特点，我公司将使用GPS进行杆塔中心定位,采用经纬仪进行分坑测量。b.土石方及基坑开挖基坑开挖，必须保留塔位中心桩，作为校验基础顶面标高及基础坑深的参照标高，若不能保留，则应将塔位中心桩引出，作好记
15、录。为了保护环境,基础施工中应采取必要的环保措施:一般情况下,直柱、斜柱基础基坑开挖时，黄土坑壁安全坡度1：0.3；松砂石地质的基础在设计要求中有特殊要求的应采用可靠的防护措施保障施工安全；除原桩位无原始地面植被的，其它的土方都均应放置在垫布上，防止破坏原地面植被。在地形坡度较大的地方进行基础开挖，严禁就地向塔位下山坡方向弃土,以防弃土冲毁塔位下坡方的自然地形、地貌及植被，危及塔基安全，应将弃土运至塔基范围外堆放，供回填用，多余土方须妥善处理。基坑开挖时，基坑底部原状土不得破坏。如果基坑底部原状土被扰动或基坑实际深度大于设计深度，应将被扰动土铲去，再用C15级素混凝土夯实作为垫层，进行整平处理，达至设计标高。基坑开挖时发现有溶洞或墓穴之类孔洞，应按地质报告所提要求追溯到底，并通知项目部，联系设计单位，制定处理方案，确保工程质量。如果基坑开挖现状与地质报告不符时，须及时向设计单位反映，以便设计方复核或修改。土质松散的基础洞在开挖时，须采用竹架板等挡土措施，以防塌方。松砂石基坑开挖时，应及时做好护壁措施，以防坑壁局部塌方。在基础的养
