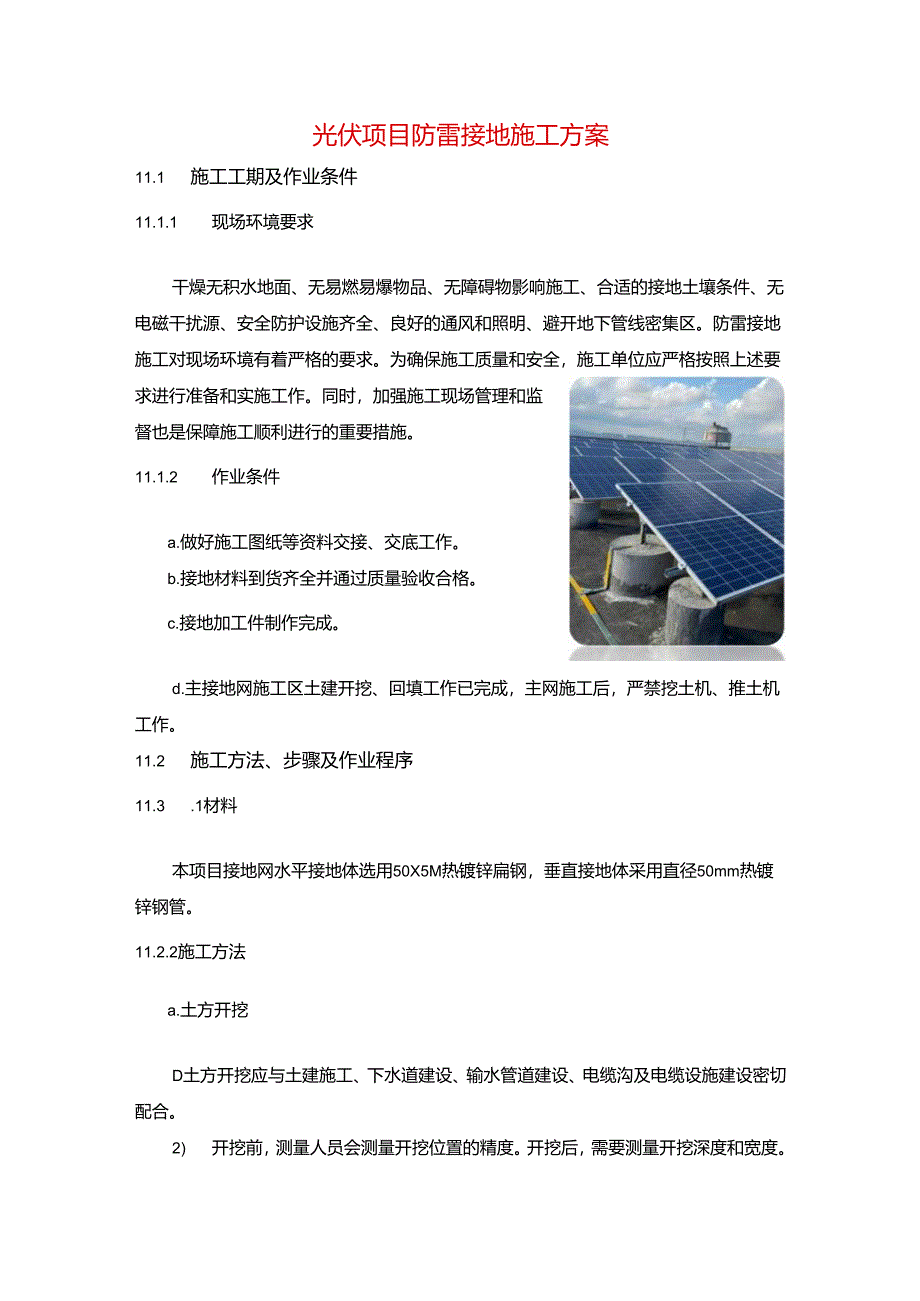

1、光伏项目防雷接地施工方案11.1 施工工期及作业条件11.1.1 现场环境要求干燥无积水地面、无易燃易爆物品、无障碍物影响施工、合适的接地土壤条件、无电磁干扰源、安全防护设施齐全、良好的通风和照明、避开地下管线密集区。防雷接地施工对现场环境有着严格的要求。为确保施工质量和安全，施工单位应严格按照上述要求进行准备和实施工作。同时，加强施工现场管理和监督也是保障施工顺利进行的重要措施。11.1.2 作业条件a.做好施工图纸等资料交接、交底工作。b.接地材料到货齐全并通过质量验收合格。c.接地加工件制作完成。d.主接地网施工区土建开挖、回填工作已完成，主网施工后，严禁挖土机、推土机工作。11.2 施
2、工方法、步骤及作业程序11.3 .1材料本项目接地网水平接地体选用50X5M热镀锌扁钢，垂直接地体采用直径50mm热镀锌钢管。11.2.2施工方法a.土方开挖D土方开挖应与土建施工、下水道建设、输水管道建设、电缆沟及电缆设施建设密切配合。2) 开挖前，测量人员会测量开挖位置的精度。开挖后，需要测量开挖深度和宽度。3) 垂直接地棒顶面和水平接地线埋地标高应符合设计要求。b.施工工艺1) 接地线施工水平接地扁钢的布置间距应根据设计施工。接地扁钢的连接采用搭接焊，其搭接长度应符合设计。扁钢和钢管连接时为保证连接可靠，除应在其接触部位两侧进行焊接外,还应焊以由钢带弯成的弧形卡子或直接由钢带本身弯成弧形
3、与钢管焊接。2) 对焊接的技术要求焊接前应将焊接物的焊接处表面的污物消除，直至表面露出金属光泽为止。焊接必须牢固无虚焊，所有焊缝应平整无间断，而熔化的金属应该牢固焊透，不应有凹凸夹渣、气孔、未焊透及咬边等缺陷。焊接完毕后，应将焊接外的金属渣子和金属飞溅消除干净并在焊接处涂漆以防锈蚀。3) 室内接地干线敷设室内接地干线按设计敷设，屋内接地干线采用焊接支撑，使接地体得到可靠支撑。室内接地干线连接为搭接焊。4)电气设备的接地电气设备的保护接地，应严格按规范及设计要求施工，并与接地网可靠连接成整体。11.3作业的质量要求11.3.1 施工质量保证措施质量管理组织机构为确保工程施工质量，建立以项目经理为

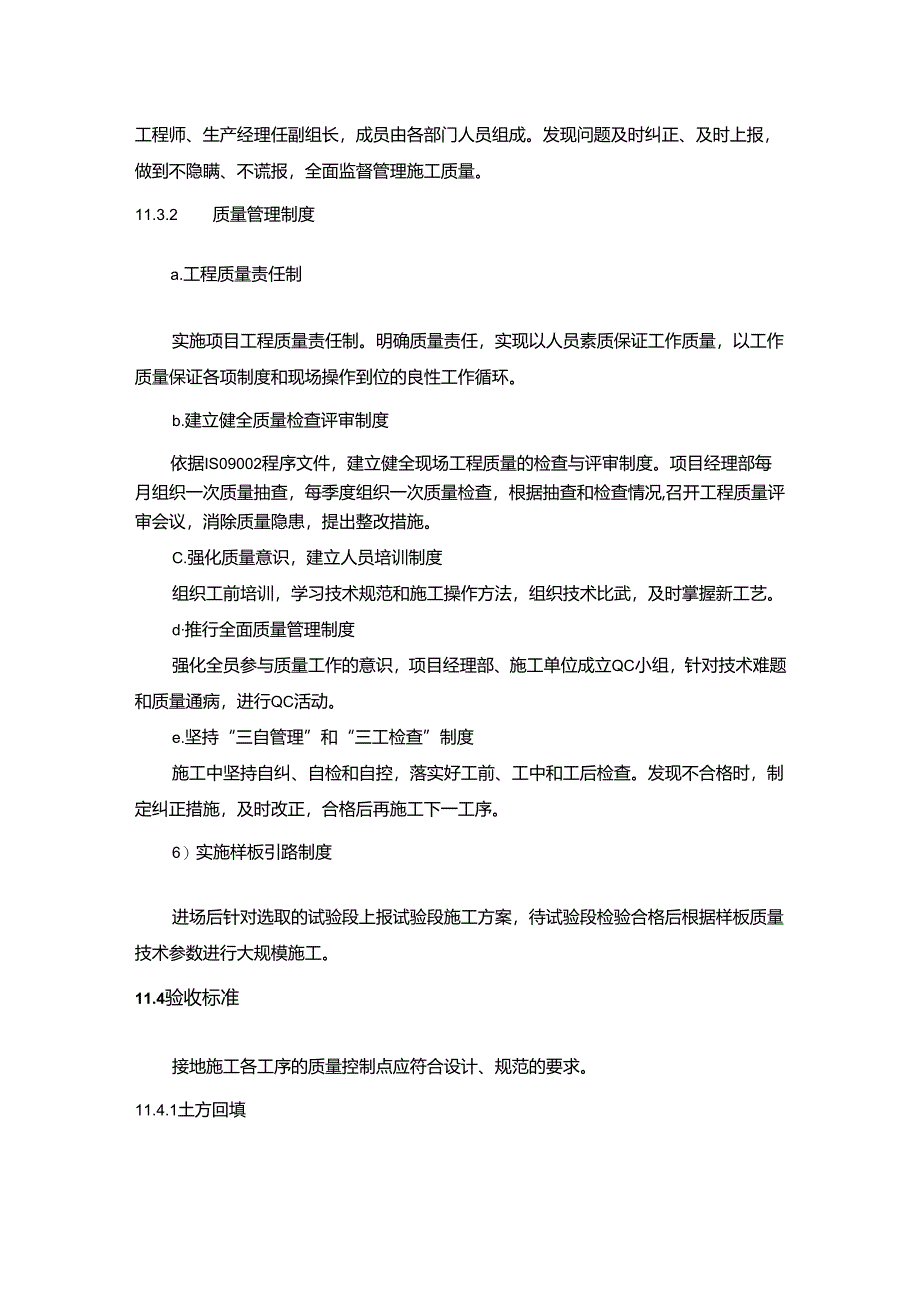

4、组长的质量管理领导小组，质量总监、总工程师、生产经理任副组长，成员由各部门人员组成。发现问题及时纠正、及时上报，做到不隐瞒、不谎报，全面监督管理施工质量。11.3.2 质量管理制度a.工程质量责任制实施项目工程质量责任制。明确质量责任，实现以人员素质保证工作质量，以工作质量保证各项制度和现场操作到位的良性工作循环。b.建立健全质量检查评审制度依据IS09002程序文件，建立健全现场工程质量的检查与评审制度。项目经理部每月组织一次质量抽查，每季度组织一次质量检查，根据抽查和检查情况,召开工程质量评审会议，消除质量隐患，提出整改措施。C.强化质量意识，建立人员培训制度组织工前培训，学习技术规范和施
5、工操作方法，组织技术比武，及时掌握新工艺。d推行全面质量管理制度强化全员参与质量工作的意识，项目经理部、施工单位成立QC小组，针对技术难题和质量通病，进行QC活动。e.坚持“三自管理”和“三工检查”制度施工中坚持自纠、自检和自控，落实好工前、工中和工后检查。发现不合格时，制定纠正措施，及时改正，合格后再施工下一工序。6）实施样板引路制度进场后针对选取的试验段上报试验段施工方案，待试验段检验合格后根据样板质量技术参数进行大规模施工。11.4验收标准接地施工各工序的质量控制点应符合设计、规范的要求。11.4.1土方回填回填土中不得含有石块、建筑垃圾，回填时应分层压实。11.4.2设备接地电气设备的
6、金属底座、框架、外壳及传动装置，配电、控制、保护用的板（柜、箱）、操作台（柱）的金属框架及底座；电缆桥架、支架、井架、电气装置和设施的不带电金属外壳、配电装置的框架和线塔、靠近带电部件的金属围栏和金属门等均需与室内接地网连接。11.4.3操作要求a.接地工程应与土建施工同时进行，相互配合，保护成品。隐蔽部位覆盖前应及时经有关单位中间检查验收。b.接地材料应妥善保存，防止生锈。c.接地线应防止机械损伤和化学腐蚀。d.施工人员应定期检查已完工的接地装置的完整性。如果接地装置损坏,必须立即报告，并督促责任方及时修复。e.挖掘过程中损坏的导体与设备或其他铜导体的所有连接均应检查并确保没有损坏。所有接地工程均应由合格的电气工程师控制。11.4.4测试a.主接地网连接完成后，测试接头处的接地电阻。b.主接地网连接完成后，分别测试升压变压器、电抗器中性点的接地阻抗;测试相关区域的跨步触电电压，如现场边缘测试、现场边缘设备及操作人员经常接触的设备（如隔离开关、接地开关、构架等）。11.5验收程序各检验批、分项工程由施工单位先进行自检，验收合格后组织QA/QC、业主、设计、地勘单位人员对进行检查，经检验合格后方可进行下一道工序的施工。
