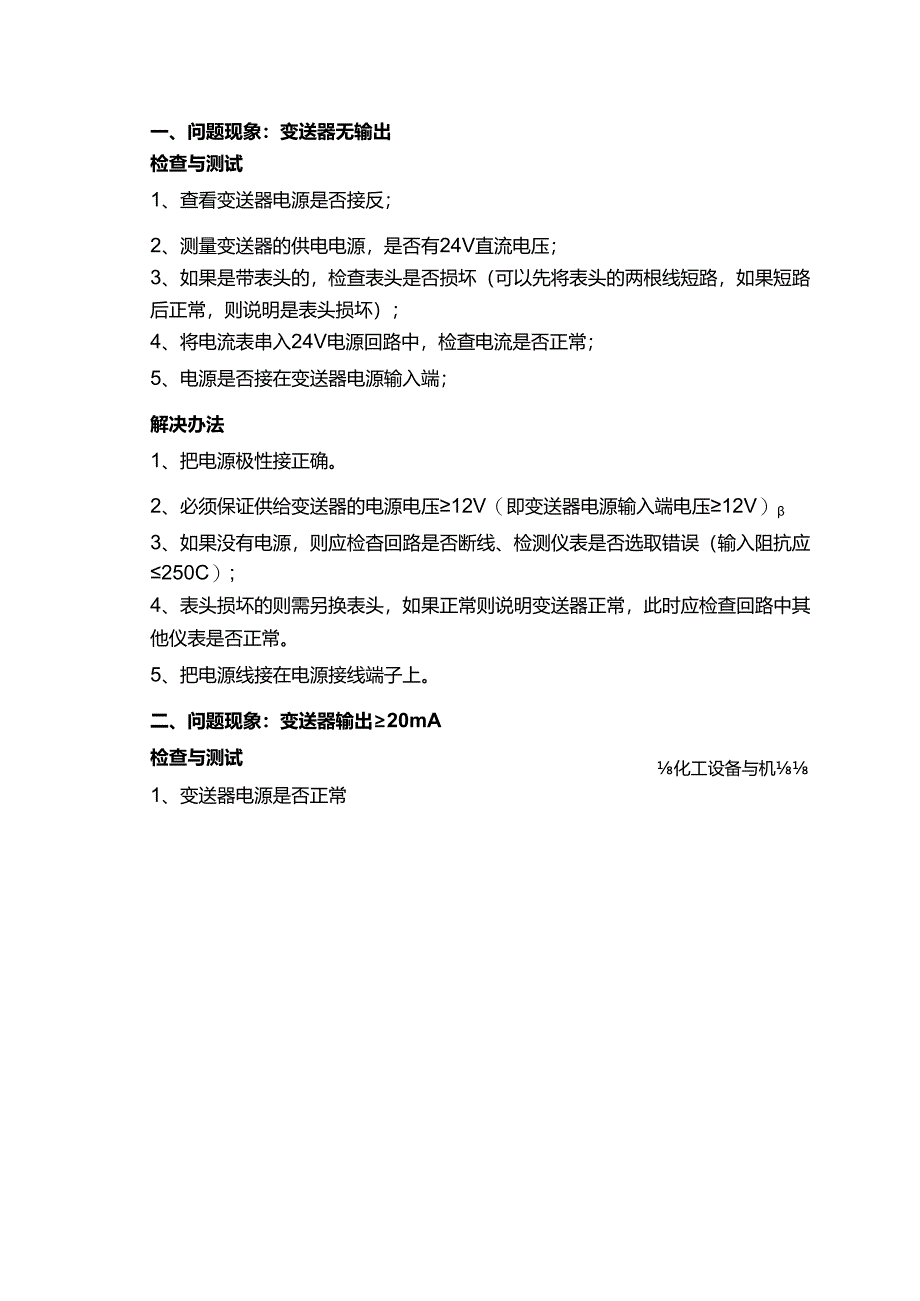

压力变送器使用过程中常见问题与解决办.docx_第1页
第1页 / 共4页

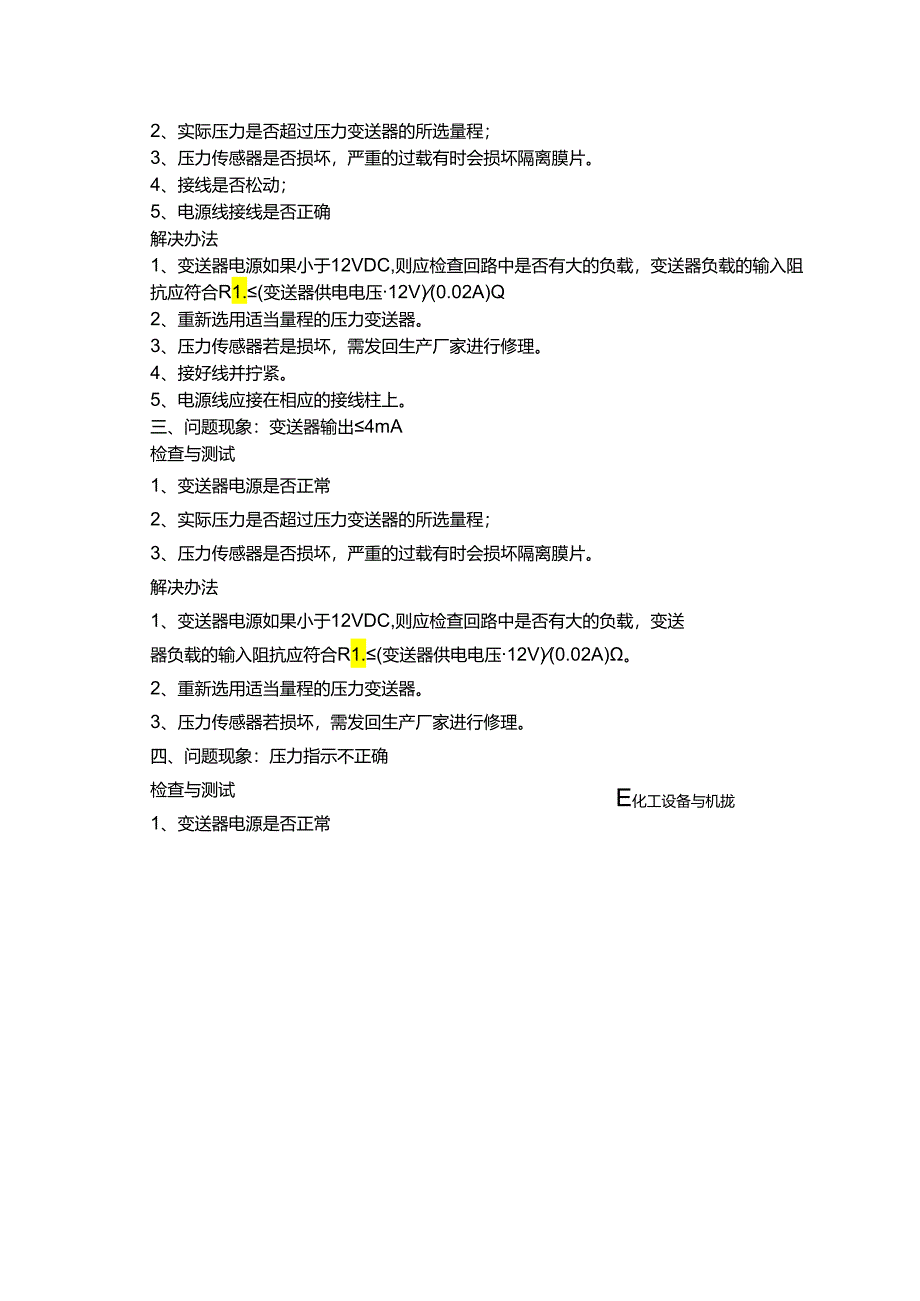

压力变送器使用过程中常见问题与解决办.docx_第2页
第2页 / 共4页

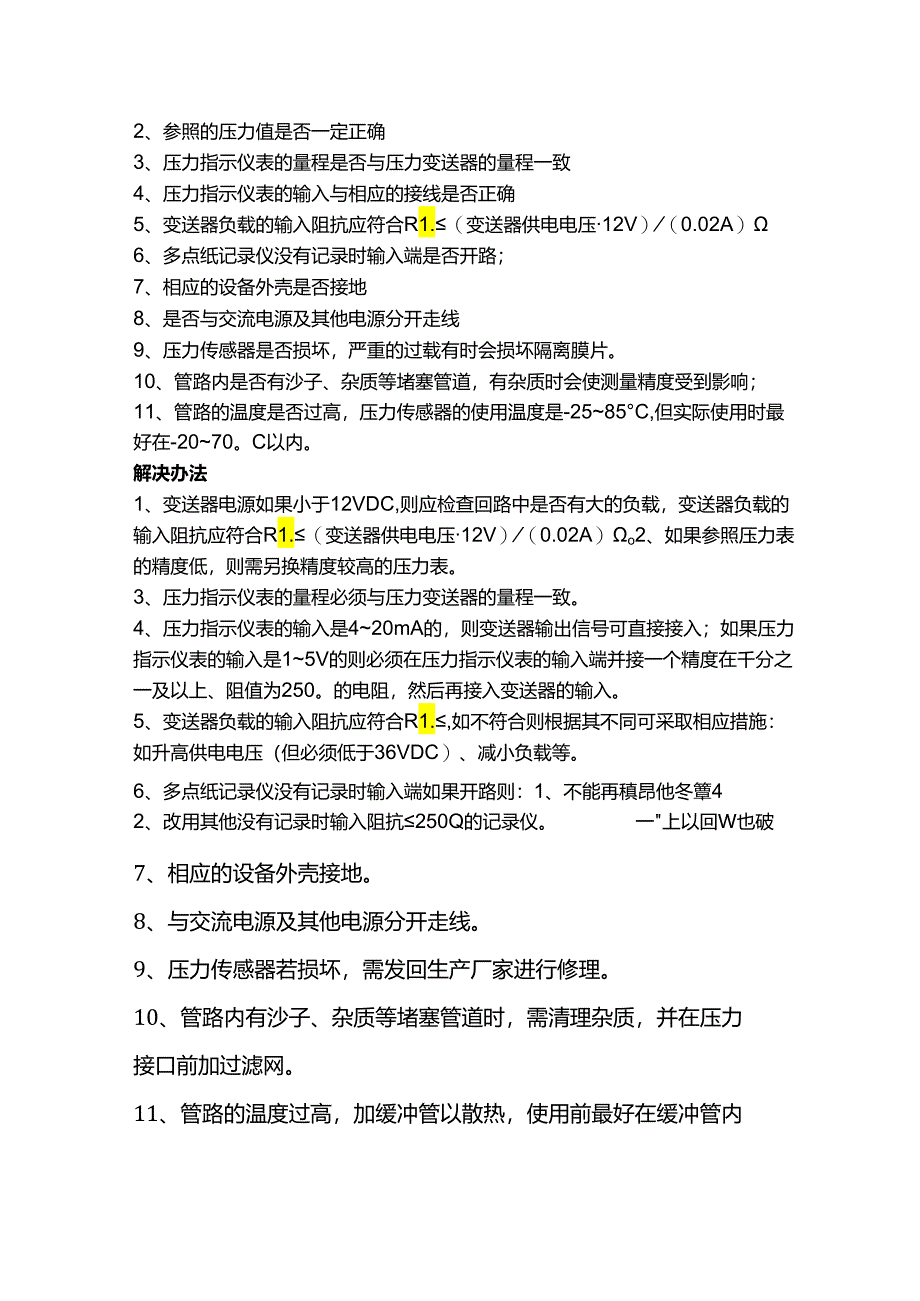

压力变送器使用过程中常见问题与解决办.docx_第3页
第3页 / 共4页
压力变送器使用过程中常见问题与解决办.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《压力变送器使用过程中常见问题与解决办.docx》由会员分享,可在线阅读,更多相关《压力变送器使用过程中常见问题与解决办.docx(4页珍藏版)》请在第壹文秘上搜索。

1、一、问题现象:变送器无输出检查与测试1、查看变送器电源是否接反;2、测量变送器的供电电源,是否有24V直流电压;3、如果是带表头的,检查表头是否损坏(可以先将表头的两根线短路,如果短路后正常,则说明是表头损坏);4、将电流表串入24V电源回路中,检查电流是否正常;5、电源是否接在变送器电源输入端;解决办法1、把电源极性接正确。2、必须保证供给变送器的电源电压12V(即变送器电源输入端电压12V)3、如果没有电源,则应检杳回路是否断线、检测仪表是否选取错误(输入阻抗应250C);4、表头损坏的则需另换表头,如果正常则说明变送器正常,此时应检查回路中其他仪表是否正常。5、把电源线接在电源接线端子上

2、。二、问题现象:变送器输出20mA化工设备与机检查与测试1、变送器电源是否正常2、实际压力是否超过压力变送器的所选量程;3、压力传感器是否损坏,严重的过载有时会损坏隔离膜片。4、接线是否松动;5、电源线接线是否正确解决办法1、变送器电源如果小于12VDC,则应检查回路中是否有大的负载,变送器负载的输入阻抗应符合R1.(变送器供电电压12V)(0.02A)Q2、重新选用适当量程的压力变送器。3、压力传感器若是损坏,需发回生产厂家进行修理。4、接好线并拧紧。5、电源线应接在相应的接线柱上。三、问题现象:变送器输出4mA检查与测试1、变送器电源是否正常2、实际压力是否超过压力变送器的所选量程;3、压

3、力传感器是否损坏,严重的过载有时会损坏隔离膜片。解决办法1、变送器电源如果小于12VDC,则应检查回路中是否有大的负载,变送器负载的输入阻抗应符合R1.(变送器供电电压12V)(0.02A)。2、重新选用适当量程的压力变送器。3、压力传感器若损坏,需发回生产厂家进行修理。四、问题现象:压力指示不正确E化工设备与机拢检查与测试1、变送器电源是否正常2、参照的压力值是否一定正确3、压力指示仪表的量程是否与压力变送器的量程一致4、压力指示仪表的输入与相应的接线是否正确5、变送器负载的输入阻抗应符合R1.(变送器供电电压12V)(0.02A)6、多点纸记录仪没有记录时输入端是否开路;7、相应的设备外壳

4、是否接地8、是否与交流电源及其他电源分开走线9、压力传感器是否损坏,严重的过载有时会损坏隔离膜片。10、管路内是否有沙子、杂质等堵塞管道,有杂质时会使测量精度受到影响;11、管路的温度是否过高,压力传感器的使用温度是-2585C,但实际使用时最好在-2070。C以内。解决办法1、变送器电源如果小于12VDC,则应检查回路中是否有大的负载,变送器负载的输入阻抗应符合R1.(变送器供电电压12V)(0.02A)o2、如果参照压力表的精度低,则需另换精度较高的压力表。3、压力指示仪表的量程必须与压力变送器的量程一致。4、压力指示仪表的输入是420mA的,则变送器输出信号可直接接入;如果压力指示仪表的

5、输入是15V的则必须在压力指示仪表的输入端并接一个精度在千分之一及以上、阻值为250。的电阻,然后再接入变送器的输入。5、变送器负载的输入阻抗应符合R1.,如不符合则根据其不同可采取相应措施:如升高供电电压(但必须低于36VDC)、减小负载等。6、多点纸记录仪没有记录时输入端如果开路则:1、不能再稹昂他冬簟42、改用其他没有记录时输入阻抗250Q的记录仪。一上以回W也破7、相应的设备外壳接地。8、与交流电源及其他电源分开走线。9、压力传感器若损坏,需发回生产厂家进行修理。10、管路内有沙子、杂质等堵塞管道时,需清理杂质,并在压力接口前加过滤网。11、管路的温度过高,加缓冲管以散热,使用前最好在缓冲管内先加些冷水,以防过热蒸汽直接冲击传感器,从而损坏传感器或降低使用寿命
