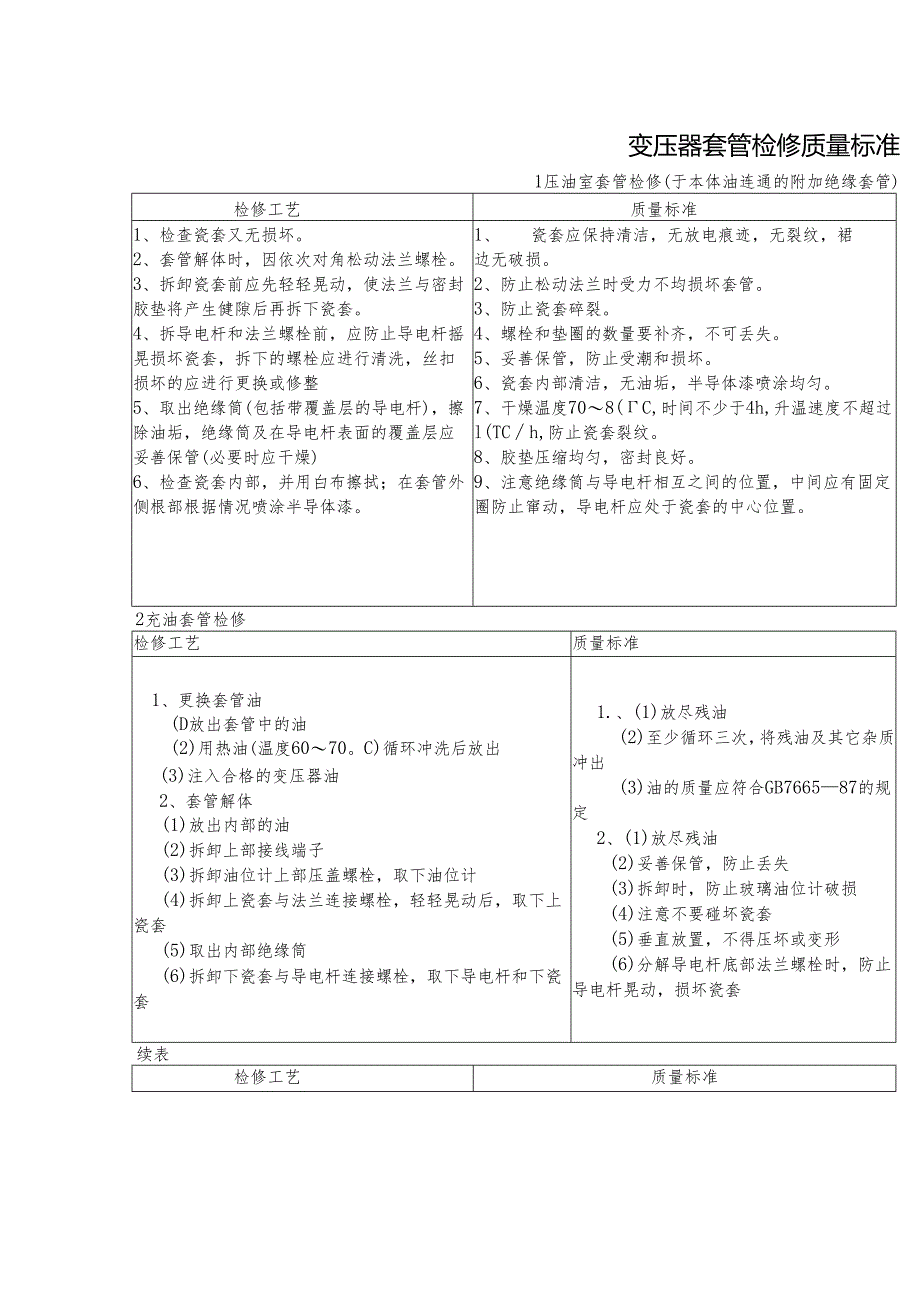

1、变压器套管检修质量标准1压油室套管检修(于本体油连通的附加绝缘套管)检修工艺质量标准1、检查瓷套又无损坏。2、套管解体时，因依次对角松动法兰螺栓。3、拆卸瓷套前应先轻轻晃动，使法兰与密封胶垫将产生健隙后再拆下瓷套。4、拆导电杆和法兰螺栓前，应防止导电杆摇晃损坏瓷套，拆下的螺栓应进行清洗，丝扣损坏的应进行更换或修整5、取出绝缘筒(包括带覆盖层的导电杆)，擦除油垢，绝缘筒及在导电杆表面的覆盖层应妥善保管(必要时应干燥)6、检查瓷套内部，并用白布擦拭；在套管外侧根部根据情况喷涂半导体漆。1、瓷套应保持清洁，无放电痕迹，无裂纹，裙边无破损。2、防止松动法兰时受力不均损坏套管。3、防止瓷套碎裂。4、螺栓
2、和垫圈的数量要补齐，不可丢失。5、妥善保管，防止受潮和损坏。6、瓷套内部清洁，无油垢，半导体漆喷涂均匀。7、干燥温度708(C,时间不少于4h,升温速度不超过l(TCh,防止瓷套裂纹。8、胶垫压缩均匀，密封良好。9、注意绝缘筒与导电杆相互之间的位置，中间应有固定圈防止窜动，导电杆应处于瓷套的中心位置。2充油套管检修检修工艺质量标准1、更换套管油(D放出套管中的油(2)用热油(温度6070。C)循环冲洗后放出(3)注入合格的变压器油2、套管解体(1)放出内部的油(2)拆卸上部接线端子(3)拆卸油位计上部压盖螺栓，取下油位计(4)拆卸上瓷套与法兰连接螺栓，轻轻晃动后，取下上瓷套(5)取出内部绝缘筒

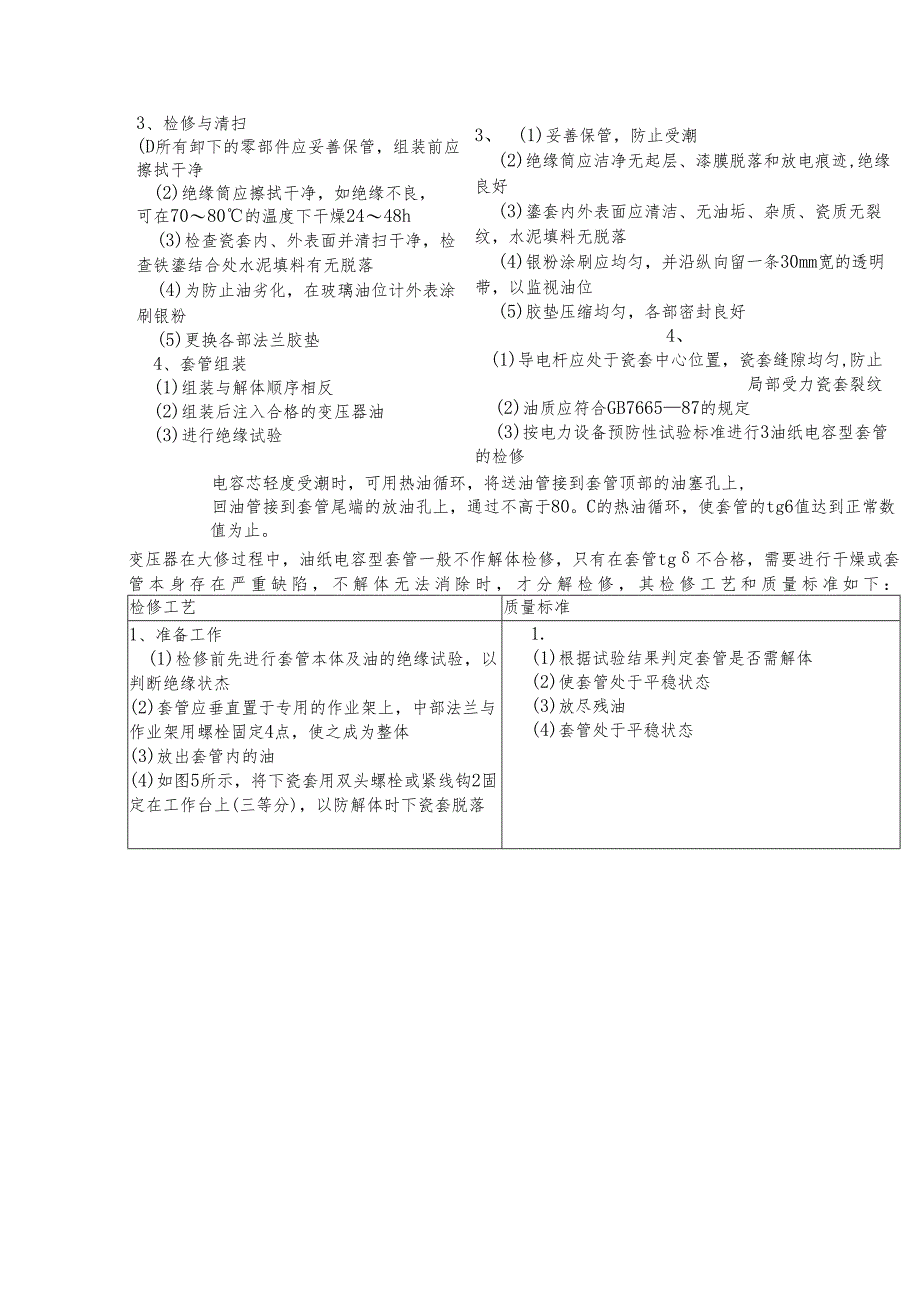

3、(6)拆卸下瓷套与导电杆连接螺栓，取下导电杆和下瓷套1.、(1)放尽残油(2)至少循环三次，将残油及其它杂质冲出(3)油的质量应符合GB766587的规定2、(1)放尽残油(2)妥善保管，防止丢失(3)拆卸时，防止玻璃油位计破损(4)注意不要碰坏瓷套(5)垂直放置，不得压坏或变形(6)分解导电杆底部法兰螺栓时，防止导电杆晃动，损坏瓷套续表检修工艺质量标准3、检修与清扫(D所有卸下的零部件应妥善保管，组装前应擦拭干净(2)绝缘筒应擦拭干净，如绝缘不良，可在7080的温度下干燥2448h(3)检查瓷套内、外表面并清扫干净，检查铁鎏结合处水泥填料有无脱落(4)为防止油劣化，在玻璃油位计外表涂刷银粉(
4、5)更换各部法兰胶垫4、套管组装(1)组装与解体顺序相反(2)组装后注入合格的变压器油(3)进行绝缘试验3、 (1)妥善保管，防止受潮(2)绝缘筒应洁净无起层、漆膜脱落和放电痕迹,绝缘良好(3)鎏套内外表面应清洁、无油垢、杂质、瓷质无裂纹，水泥填料无脱落(4)银粉涂刷应均匀，并沿纵向留一条30mm宽的透明带，以监视油位(5)胶垫压缩均匀，各部密封良好4、(1)导电杆应处于瓷套中心位置，瓷套缝隙均匀,防止局部受力瓷套裂纹(2)油质应符合GB766587的规定(3)按电力设备预防性试验标准进行3油纸电容型套管的检修电容芯轻度受潮时，可用热油循环，将送油管接到套管顶部的油塞孔上,回油管接到套管尾端的
5、放油孔上，通过不高于80。C的热油循环，使套管的tg6值达到正常数值为止。变压器在大修过程中，油纸电容型套管一般不作解体检修，只有在套管tg不合格，需要进行干燥或套管本身存在严重缺陷，不解体无法消除时，才分解检修，其检修工艺和质量标准如下：检修工艺质量标准1、准备工作(1)检修前先进行套管本体及油的绝缘试验，以判断绝缘状杰(2)套管应垂直置于专用的作业架上，中部法兰与作业架用螺栓固定4点，使之成为整体(3)放出套管内的油(4)如图5所示，将下瓷套用双头螺栓或紧线钩2固定在工作台上(三等分)，以防解体时下瓷套脱落1.(1)根据试验结果判定套管是否需解体(2)使套管处于平稳状态(3)放尽残油(4)

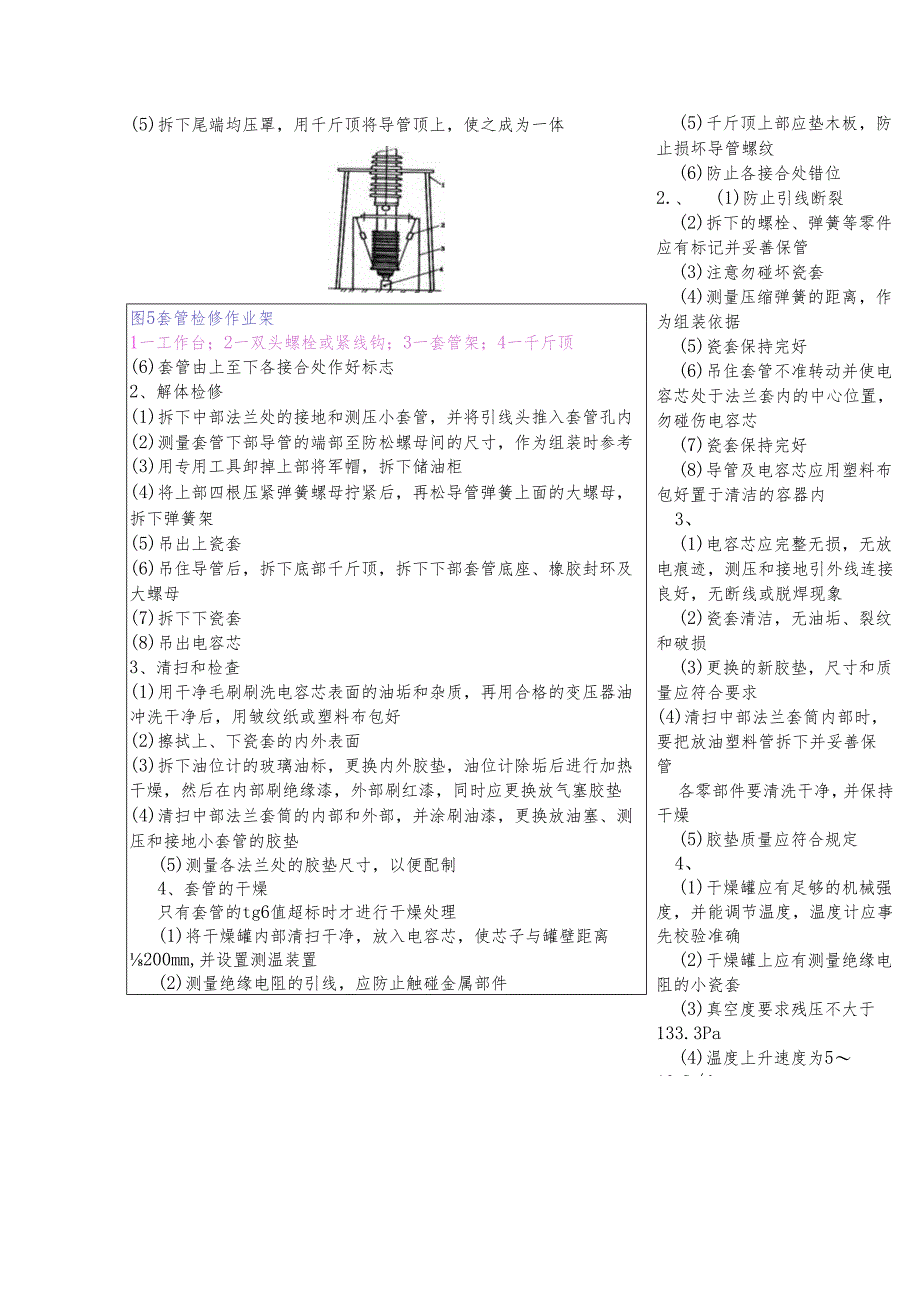

6、套管处于平稳状态(5)拆下尾端均压罩，用千斤顶将导管顶上，使之成为一体图5套管检修作业架1一工作台；2一双头螺栓或紧线钩；3一套管架；4一千斤顶(6)套管由上至下各接合处作好标志2、解体检修(1)拆下中部法兰处的接地和测压小套管，并将引线头推入套管孔内(2)测量套管下部导管的端部至防松螺母间的尺寸，作为组装时参考(3)用专用工具卸掉上部将军帽，拆下储油柜(4)将上部四根压紧弹簧螺母拧紧后，再松导管弹簧上面的大螺母，拆下弹簧架(5)吊出上瓷套(6)吊住导管后，拆下底部千斤顶，拆下下部套管底座、橡胶封环及大螺母(7)拆下下瓷套(8)吊出电容芯3、清扫和检查(1)用干净毛刷刷洗电容芯表面的油垢和杂质
7、，再用合格的变压器油冲洗干净后，用皱纹纸或塑料布包好(2)擦拭上、下瓷套的内外表面(3)拆下油位计的玻璃油标，更换内外胶垫，油位计除垢后进行加热干燥，然后在内部刷绝缘漆，外部刷红漆，同时应更换放气塞胶垫(4)清扫中部法兰套筒的内部和外部，并涂刷油漆，更换放油塞、测压和接地小套管的胶垫(5)测量各法兰处的胶垫尺寸，以便配制4、套管的干燥只有套管的tg6值超标时才进行干燥处理(1)将干燥罐内部清扫干净，放入电容芯，使芯子与罐壁距离200mm,并设置测温装置(5)千斤顶上部应垫木板，防止损坏导管螺纹(6)防止各接合处错位2.、(1)防止引线断裂(2)拆下的螺栓、弹簧等零件应有标记并妥善保管(3)注意
8、勿碰坏瓷套(4)测量压缩弹簧的距离，作为组装依据(5)瓷套保持完好(6)吊住套管不准转动并使电容芯处于法兰套内的中心位置，勿碰伤电容芯(7)瓷套保持完好(8)导管及电容芯应用塑料布包好置于清洁的容器内3、(1)电容芯应完整无损，无放电痕迹，测压和接地引外线连接良好，无断线或脱焊现象(2)瓷套清洁，无油垢、裂纹和破损(3)更换的新胶垫，尺寸和质量应符合要求(4)清扫中部法兰套筒内部时，要把放油塑料管拆下并妥善保管各零部件要清洗干净，并保持干燥(5)胶垫质量应符合规定4、(1)干燥罐应有足够的机械强度，并能调节温度，温度计应事先校验准确(2)干燥罐上应有测量绝缘电阻的小瓷套(3)真空度要求残压不大
9、于133.3Pa(4)温度上升速度为510oCh(2)测量绝缘电阻的引线，应防止触碰金属部件(3)干燥罐密封后，先试抽真空，检查有无渗漏(4)当电容芯装入干燥罐后，进行密封加温，使电容芯保持7580C(5)当电容芯温度达到要求后保持6h,再关闭各部阀门，进行抽真空(6)每6h解除真空一次，并通入干燥热风1015min后重新建立真空度(7)每6h放一次冷凝水，干燥后期可改为12h放一次(8)每2h作一次测量记录(绝缘电阻、温度、电压、电流、真空度、凝结水等)(9)干燥终结后降温至内部为4050。C时进行真空注油5、组装(1)组装前应先将上、下瓷套及中部法兰预热至809(C,并保持34h以排除潮气
10、(2)按解体相反顺序组装(3)按图6方法进行真空注油：上3s图6真空注油示意图1真空表；2阀门；3一连管；4真空泵；5变压器油；6一油箱；7一套管首先建立真空，检查套管密封情况；注油后破空期间油位下降至油位计下限时需及时加油，破空完毕后加油至油位计相应位置(考虑取油样应略高于正常油面)(5)开始抽真空13kPah,之后以6.7kPah的速度抽空，直至残压不大于133.3Pa为止，并保持这一数值(6)尽量利用热扩散原理以加速电容芯内部水分和潮气的蒸发(7)利用冷凝水的多少以判断干燥效果(8)在温度和真空度保持不变的情况下，绝缘电阻在24h内不变，且无凝结水析出，则认为干燥终结(9)注入油的温度略
11、低于电容芯温度51(TC,油质符合GB766587规定5、(1)组装时电容芯温度高出环境温度1015。C为宜(2)零部件洁净齐全(3)要求套管密封良好，无渗漏；油质符合GB766587标准；套管瓷件无破损、无裂纹，外观洁净、无油迹；中部接地和测压小瓷套接地良好(4)组装后绝缘试验结果符合电力设备预防性试验规程规定(4)注油时残压应保持在133.3Pa以下，时间按照表2执行表2压“过66Ilo220抽空24浸油2378保持8124套管型电流互感器的检修检修工.艺质量标准1.检查引出线的标志是否齐全2 .更换引出线接线柱的密封胶垫3 .必要时进行变比和伏安特性试验4 .用2500V兆欧表测量线圈的绝缘电阻1 .引出线的标志应与铭牌相符2 .胶垫更换后不应有渗漏，接线柱螺栓止动帽和垫圈应齐全3 .变比和伏安特性应符合铭牌技术条件4 .绝缘电阻应2IMQ
