1、大型机组（电气专业）A级检修标准项目及验收质标准指引一大型机组A级检修标准项目及验收质量标准编写的依据a.发电企业设备检修导则。b.机组电气检修规程。C.机组A级检修经历。IK二大型机组A级检修标准项目及验收质量标准4序号设备名称检修项目备品备件消耗材料费用万元）工日质量标准和要求质量监督十项监督三级验收备注1.发电机1.解体前项目测温元件、碳刷、刷握、密封圈、密封垫、双联螺母、轴封、绝缘引水管、自锁螺母、引线温度计、槽楔、垫片电气清洗剂、丙酮、乙酸异戊脂、塑料布、增强塑料软管、板状垫片、破布、煤油、毛刷、石棉布、白布、砂纸、塑料126501.1发电机氢气泄漏测试。无泄露点。1.2拆除励磁小室

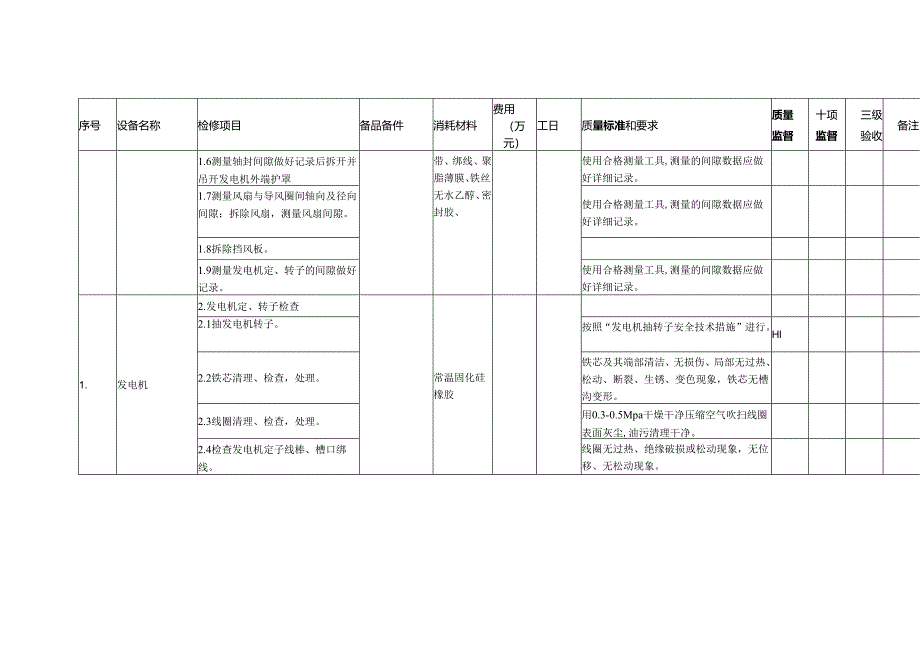

2、。起吊装置检验合格。1.3拆开发电机励磁引线及励磁刷架。拆下部件与连接处做好标记并定置管理现场专人指挥,按照发电机检修规程要求工艺进行拆开。1.4发电机修前电气试验（定子绕组试验:直流电阻,绝缘电阻、吸收比、O.IHZ低频耐压试验）。符合电力设备预防性试验规程标准。Wl绝缘监督厂级验收1.5拆开发电机励磁母线，吊开励磁刷架。管口应临时封堵，防止异物进入管道。序号设备名称检修项目备品备件消耗材料费用（万元）工日质量标准和要求质量监督十项监督三级验收备注1.6测量轴封间隙做好记录后拆开并吊开发电机外端护罩带、绑线、聚脂薄膜、铁丝、无水乙醇、密封胶、使用合格测量工具,测量的间隙数据应做好详细记录。1
3、.7测量风扇与导风圈间轴向及径向间隙；拆除风扇，测量风扇间隙。使用合格测量工具,测量的间隙数据应做好详细记录。1.8拆除挡风板。1.9测量发电机定、转子的间隙做好记录。使用合格测量工具,测量的间隙数据应做好详细记录。1.发电机2.发电机定、转子检查常温固化硅橡胶2.1抽发电机转子。按照“发电机抽转子安全技术措施”进行。Hl2.2铁芯清理、检查，处理。铁芯及其端部清洁、无损伤、局部无过热、松动、断裂、生锈、变色现象，铁芯无槽沟变形。2.3线圈清理、检查，处理。用0.3-0.5Mpa干燥干净压缩空气吹扫线圈表面灰尘,油污清理干净。2.4检查发电机定子线棒、槽口绑线。线圈无过热、绝缘破损或松动现象，

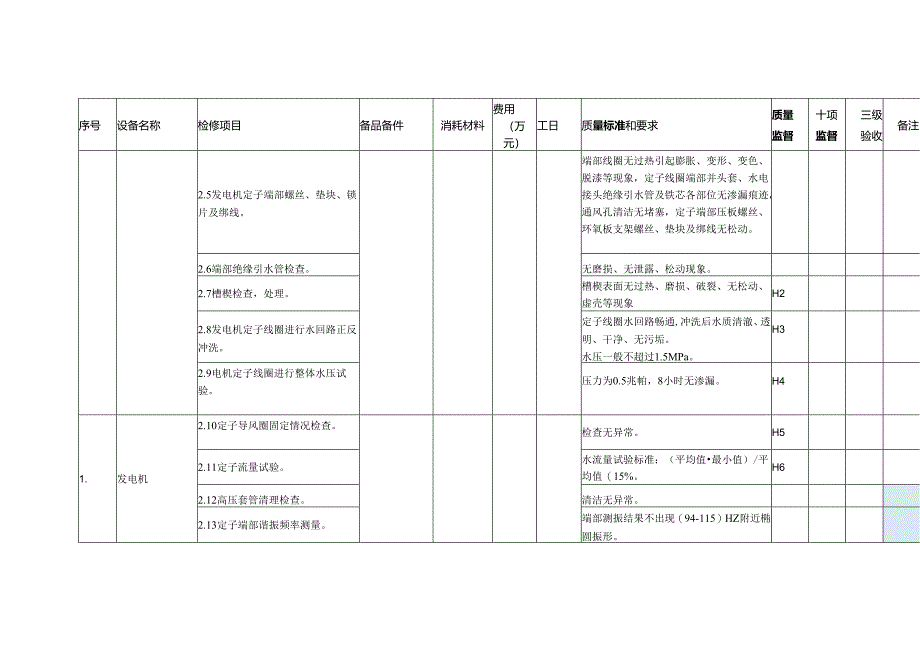

4、无位移、无松动现象。序号设备名称检修项目备品备件消耗材料费用（万元）工日质量标准和要求质量监督十项监督三级验收备注2.5发电机定子端部螺丝、垫块、锁片及绑线。端部线圈无过热引起膨胀、变形、变色、脱漆等现象，定子线圈端部并头套、水电接头绝缘引水管及铁芯各部位无渗漏痕迹，通风孔清洁无堵塞，定子端部压板螺丝、环氧板支架螺丝、垫块及绑线无松动。2.6端部绝缘引水管检查。无磨损、无泄露、松动现象。2.7槽楔检查，处理。槽楔表面无过热、磨损、破裂、无松动、虚壳等现象H22.8发电机定子线圈进行水回路正反冲洗。定子线圈水回路畅通,冲洗后水质清澈、透明、干净、无污垢。水压一般不超过1.5MPa。H32.9电机
5、定子线圈进行整体水压试验。压力为0.5兆帕，8小时无渗漏。H41.发电机2.10定子导风圈固定情况检查。检查无异常。H52.11定子流量试验。水流量试验标准：（平均值最小值）/平均值（15%。H62.12高压套管清理检查。清洁无异常。2.13定子端部谐振频率测量。端部测振结果不出现（94-115）HZ附近椭圆振形。序号设备名称检修项目备品备件消耗材料费用（万元）工日质量标准和要求质量监督十项监督三级验收备注2.14检查发电机所有测温元件及引线温度计。所有测温元件完好并校验全部合格。H7热工2.15氢冷器清理、防腐。清理干净,氢冷器整体水压试验标准为在0.6MPa保持O.5h无泄漏。H8化学2.
6、16发电机转子清扫检查。槽楔无松动，铁芯无槽沟变形，通风孔应无异物且风通道畅通无异物。转子铁芯表面无磨损、过热、松散等现象。2.17检查集电环、护环,并进行探伤检查。转子表面、槽楔、护环无损伤,各部位无锈蚀和电气腐蚀，配件无松动、移位现象。清理集电环和刷架之间的碳粉和灰尘，集电环表面光滑，无过热，偏心度不大于0.5mm,高低差不大于ImnkH9金属2.18检查轴颈及平衡块等固定状况。平衡块平衡螺丝应紧固，平衡螺丝孔的锁位口应牢固。2.19测量转子风扇静频。转子风扇探伤及复测风叶静态频率合格。HlO金属2.20转子绕组的电气试验。电气试验符合预防性试验规程。W2绝缘分段1.发电机3.发电机检查、
7、复装。3.1发电机端部检查清理。定、转子端部应清洁无灰尘,无杂物。Hll序号设备名称检修项目备品备件消耗材料费用（万元）工日质量标准和要求质量监督十项监督三级验收备注3.2发电机定子王管。王管应无损伤，无破损，无变形，接头无松动，无渗漏。更换的王管水压试验:O.8Mpa8小时无渗漏。H123.3发电机引出线检查。引出线无过热，变色，接触面应平滑整洁瓷瓶完好清洁。W33.4发电机穿转子。按照“发电机穿转子安全技术措施”进行。H133.5测量发电机定、转子间隙，并记录。间隙标准：上、下、左、右间隙均匀，（最大值-最小值）平均值XIo0%（10%。3.6恢复发电机挡风板、转子风扇，测量风扇间隙并记录
8、。测量风扇间隙并记录。3.7发电机外端护罩注胶。结合面光滑，密封沟清理干净。3.8发电机接引线刷架复装。无破损、变形，清洁无灰尘，集电环与刷架之间的间隙（3rmm）,转子绕组的绝缘电阻合格。H143.9气密试验。符合标准。H154.发电机试验4.1发电机修后试验。符合电力设备预防性试验规程标准。H16绝缘厂级4.2发电机总启动试验Q符合标准。H17保护仪表序号设备名称检修项目备品备件消耗材料费用（万元）工日质量标准和要求质量监督十项监督三级验收备注2.发电机中性点接地变压器1.检查本体并核对抽头位置。破布、毛刷、导电膏、酒精0.0512变压器清洁、无灰尘,抽头位置正确。2.检查接地变压器隔离刀
9、闸。操作灵活动作正常。3.清扫检查支持瓷瓶。瓷瓶表面清洁、无污染、无损伤。4.接地电阻箱清扫检查。表面清洁，阻值与铭牌符合。5.清扫仓柜。清洁无灰尘,接线可靠、无过热现象。6.检查CTPT二次接线。二次接线正确可靠。7.电气试验。符合预防性试验规程。绝缘零星3.发电机PT1.清扫检查PT及其仓柜。破布、毛刷、导电膏、酒精0.0515PT及柜内清洁无灰尘。W绝缘分段2.清扫检查PT刀闸。操作灵活动作正常。3.清扫检查柜内支持瓷瓶。清洁无异常、无裂纹。4.检查闭锁装置。闭锁可靠、无变形。5.检查PT保险。保险及小车插头接触良好。6.接地刀闸检查。操作灵活、接触良好。7.电气试验。电气试验符合预防性
10、试验规程。4.发电机出口及中性点侧CT1.扫检查本体。破布、毛刷、酒精、清洗剂0.0112本体清洁、无油物。2.检查二次线圈。二次回路绝缘良好,二次线圈直流电阻合格。保护序号设备名称检修项目备品备件消耗材料费用（万元）工日质量标准和要求质量监督十项监督三级验收备注3.电气试验。电气试验符合预防性试验规程。W绝缘分段5.发电机出口避雷器1.清扫检查本体及仓柜。破布、毛刷、导电膏、酒精、导电膏0.0115清洁无灰尘。2.清扫检查小车。操作灵活动作正常。3.清扫检查柜内支持瓷瓶。清洁无异常、无裂纹。4.检查计数器。避雷器连接可靠、接地良好、计数器正常。5.电气试验。电气试验符合预防性试验规程。W绝缘
11、零星6.主变出口避雷器1.整体外观检查。RTV涂料、破布、毛刷、酒精导电膏0.520外观检查无异常。2.涂刷RTV涂料。涂刷均匀。3.外观检查接地引下线。接地良好，无异常。4.检查在线测试仪。在线测试仪良好。5.电气试验。电气试验合格。绝缘零星7.发电机封闭母线及微正压装置1.内外清扫检查。支持瓷瓶、密封胶圈、滤芯、阀门破布、工业酒精、毛刷、清洗剂、塑料布、肥皂0.524本体清洁无灰尘。2.检查外壳接地体。外壳接地良好。3.封闭母线支撑瓷瓶抽查。支撑瓷瓶无裂纹、无放电痕迹，清洁无灰尘。4.检查维修母线接头。接触良好、无过热迹象。5.电气试验。符合预防性试验规程。W绝缘序号设备名称检修项目备品备件消耗材料费用（万元）工日质量标准和要求质量监督十项监督三级验收备注6.气密性试验。气密性试验合格（保压时间大于20分钟）。7.微正压装置检查、试验。压力开关校验合格,装置启停试验良好，控制回路接线正确。热工分段8.主变、高厂变、励磁变（全部）1.修前电气试验试验。瓦斯继电器、压力释放器、密封胶垫、变压器油、温度表、远方测温元件、螺栓破布、工业酒精、毛刷、清洗剂、硅胶、二硫化铝、导电膏、塑料布、三色塑料带、RTV涂料5.O240符合预防性试
