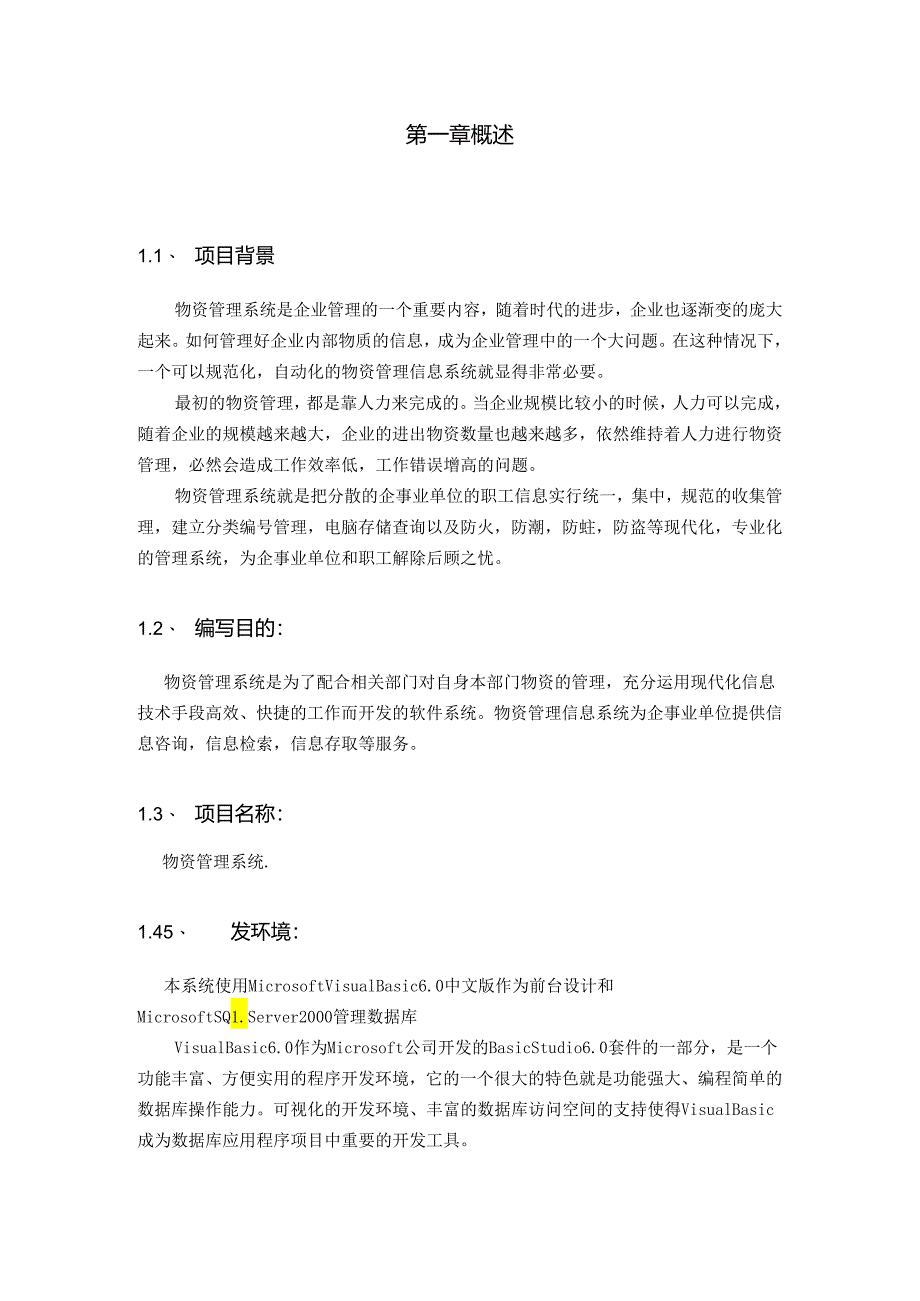

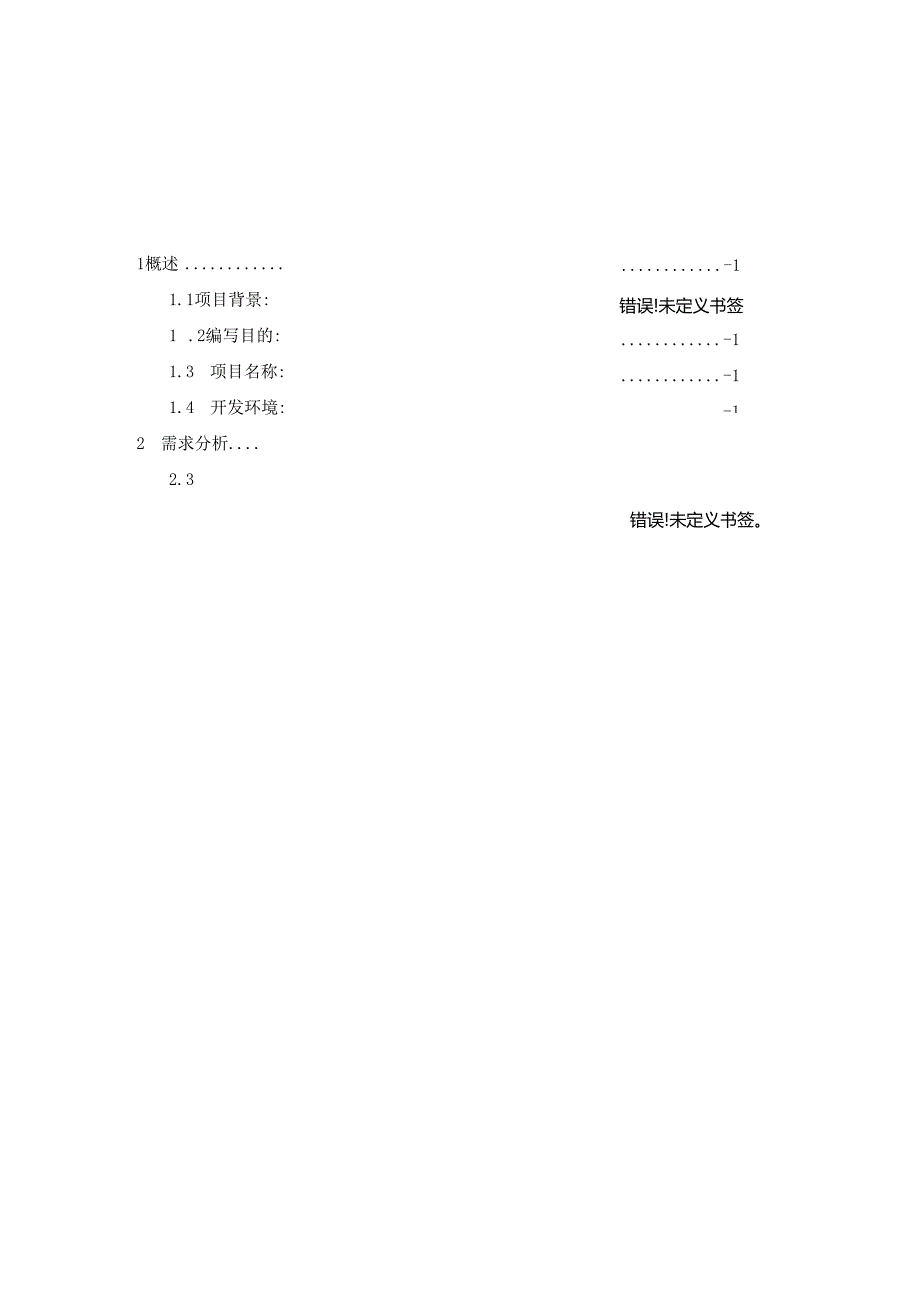

1、-1错误!未定义书签-1-1-11概述1.1项目背景:1 .2编写目的:1.3 项目名称:1.4 开发环境:2 需求分析.2.3 问题的提出：-2-2.4 需完成的功能：-2-3数据库设计的过程-3-3.1概念模型设计-3-3.2逻辑数据库设计-6-3.3规范化理论的应用-7-3.4物理数据库设计-8-4软件功能设计-12-4.1系统功月匕分析12-13-5设计心得4.2系统功能模块设计错误!未定义书签。参考文献-19-错误!未定义书签。第一章概述1.1、 项目背景物资管理系统是企业管理的一个重要内容，随着时代的进步，企业也逐渐变的庞大起来。如何管理好企业内部物质的信息，成为企业管理中的一个大
2、问题。在这种情况下，一个可以规范化，自动化的物资管理信息系统就显得非常必要。最初的物资管理，都是靠人力来完成的。当企业规模比较小的时候，人力可以完成，随着企业的规模越来越大，企业的进出物资数量也越来越多，依然维持着人力进行物资管理，必然会造成工作效率低，工作错误增高的问题。物资管理系统就是把分散的企事业单位的职工信息实行统一，集中，规范的收集管理，建立分类编号管理，电脑存储查询以及防火，防潮，防蛀，防盗等现代化，专业化的管理系统，为企事业单位和职工解除后顾之忧。1.2、 编写目的：物资管理系统是为了配合相关部门对自身本部门物资的管理，充分运用现代化信息技术手段高效、快捷的工作而开发的软件系统。
3、物资管理信息系统为企事业单位提供信息咨询，信息检索，信息存取等服务。1.3、 项目名称：物资管理系统.1.45、 发环境：本系统使用MicrosoftVisualBasic6.0中文版作为前台设计和MicrosoftSQ1.Server2000管理数据库VisualBasic6.0作为Microsoft公司开发的BasicStudio6.0套件的一部分，是一个功能丰富、方便实用的程序开发环境，它的一个很大的特色就是功能强大、编程简单的数据库操作能力。可视化的开发环境、丰富的数据库访问空间的支持使得VisualBasic成为数据库应用程序项目中重要的开发工具。MicrosoftSQ1.Serve
4、r2000中文版是基于客户机/服务器模式的新一代大型数据库管理系统，它在电子商务、数据仓库和数据库解决方案等应用中起着重要的核心作用，可为企业的数据管理提供强大的支持，并采取有效的措施来实现数据的安全性、完整性、备份和恢复。是目前广泛使用的关系型数据库。第二章需求分析2.1、 问题的提出：物资管理是一般工业、商业企业生产管理环节中主要的一环，需要对物资基本信息管理,对物质调配信息等进行完整的监控,这样才能跟有效地利用物资。物资入库的时候首先需要登记物质的基本信息，包括物资的种类、名称、型号、单位、单价等；然后登记入、出库信息，包括物资的基本信息，入、出库人，经办人，物质数量，材料说明的等；对于
5、仓库中的物资，即对剩余物资进行查询和统计。长期以来,物资管理工作中的信息管理是采用人工的方式,要付出大量人力，填写各种表格、凭证、账册、卡片和文件。由于信息是随着时间不断变化的，各业务部门对信息的使用要求也各不相同，所以要按照不同的分类经常不断地汇总、统计，往往要做许多重复登记和转抄。这种手工操作的管理方式，不仅浪费人力，而且存在许多缺点：（1）处理速度慢，影响信息及时性。（2）易出现错误,影响信息精确性。（3）不便于查询。（4）缺乏综合性，不能起控制作用。由于这些缺点，大大降低了信息的利用价值，显然越来越不适应现代物资管理工作的需要。因此，发展以电子计算机为基础的物资管理系统已是十分迫切和必
6、要的了。2.2、 需完成的功能：针对一般物资管理信息系统的需求，通过对上面物资调配工作过程的内容和数据流程分析，设计如下面所示的数据项和数据结构： 有关物资基本信息的输入、包括物资编号、物资名称、规格型号、种类和计量单位等； 物资基本信息的查询、修改； 入库信息的输入、查询、修改； 出库信息的输入、查询、修改； 物质剩余物资的查询、预览，统计查询。第三章数据库设计的过程3.1、 数据库需求分析用户的需求具体体现在各种的信息的提供、保存、更新和查询等方面。这就要求数据库能够充分满足各种输入信息和输出信息。开发者要收集基本数据、数据结构以及数据处理的流程，组成一份详尽的数据字典。为下一步的数据库具
7、体设计做好充分的准备。再仔细分析物资管理信息系统需求的基础上，将得到以下如图3.1所示的本系统所处理的数据流程。图3.1物资管理信息系统数据流程图针对一般物资管理信息系统的需求，通过对物资调配工作过程的内容和数据流程分析，设计如下面所示的数据项和数据结构： 物资基本信息，包括的数据项有：物资编号、物资名称、规格型号、类别、计量单位等。 入库物资信息，包括的数据项有：物资编号、物资名称、规格型号、类别、计量单位、数量、单价、金额、领用时间、领用人、经办人、保管人、仓库、备注等。 出库物资信息，包括的数据项有：物资编号、物资名称、规格型号、类别、计量单位、数量、单价、金额、领用时间、领用人、经办人
8、、保管人、仓库、备注等。 物资余额信息，包括的数据项有：物资编号、物资名称、规格型号、类别、计量单位、数量、金额、仓库等。3.2、 概念模型设计得到上面的数据项和数据结构以后，就可以设计出能够满足用户需求的各种试题以及它们之间的关系，为后面的逻辑结构设计打下基础。这些试题包含各种具体信息，通过相互间的作用形成数据的流动。本系统根据上面的设计规划出的实体有：物资基本信息实体、物资入库信息实体、物资出库信息实体、物资余额信息实体。物资出库信息实体图3.24物资余额信息实体E-R图在找出所有实体的基础上，需要进一步的分析各个实体之间的关系，经过分析可以的得到所有实体的E-R图；如图3.25是通过E-
9、R图来说明这些实体之间的关系：通过对数据库概念模型的设计，确定以下是该系统需建立的几个表格。表3.21物资表物资表material字段名类型NU1.1.其他备注wzidchar(8)NPK物资编号wznamechar(20)N物资名称wzspecchar(20)N物资型号wzkindzChar(IO)类型wzunitchar(10)计量单位表3.22物资入库表物资入库表msave字段名类型NU1.1.其他备注rknochar(14)NPK入库号rkidchar(8)N物资编号rknamechar(20)zN物资名称rkspecchar(20),规格型号rkkindchar(10),N类别rku
10、nitchar(10),N计量单位rkaccountnumeric(5,0)N数量rkoricenumeric(8z2)N单价rkvaluenumeric(10z2)N金额rkdatedatetimeN入库时间rkdealDersonchar(10)NPK经办人rksaveDersonchar(10)N保管人rkbasechar(10),IndexzFK仓库rkmemotext备注表3.23物资入库表物资入库表msurplus字段名类型NU1.1.其他备注yeidchar(8)NPk物资编号yenamechar(20)zN物资名称yespecchar(20)z物资型号yekindChar(IO
11、),N类别veunitChar(IO),N计量单位Veaccountnumeric(5,0)N数量veoricenumeric(8,2)N单价vebaseChar(IO)zIndexzFK仓库yememotext备注表3.24物资领用表物资领用表muse字段名类型NU1.1.其他备注Iynochar(14)NPK领用号Iyidchar(8)N物资编号Iynamechar(20)zN物资名称Iyspecchar(20)z规格型号IykindChar(IO),N类别IyunitChar(IO),N计量单位Ivaccountnumeric(5,0)N数量Ivoricenumeric(8z2)N单价I
12、waluenumeric(10z2)N金额IvdatedatetimeN领用时间IvdealDersonchar(10)NPK领用人Ivsavepersonchar(10)N保管人IvbaseChar(IO)zPK仓库Iymemotext备注33、规范化理论的应用在以上的逻辑分析中，我们不难得出这些关系转化都在第三范式中。在完成了数据库的逻辑设计之后，即可开始数据库的物理设计。基于以上数据库逻辑设计，考虑到程序设计的简易性及通用性，本物资管理信息系统采用的MicrosoftSQ1.Server2000数据库，并在其下创建了一个数据库和4个数据表。3.4.1建立概念数据库模型根据前面的概念和逻辑
13、模型设计，我们在PowerDesignerl2中建立ConceptualDataModel-I,如图3.4.1所示：0BlBtio三skip-Z*CluuractersCharactersCharactersCkarackrS(20)(20)(10)(10)GlarXterii114)ar;Kteru(8)rkna11rIspecrUciadrnlcuitrlcoutxIcpricerIcvaluerndaterlcdealpersorIcsavevpersoaxkgerlonerVarinbIecharactersKx7(100)VariablecharactersIbto&TimeCharacters(20)VariablecharzbctexsVariablecreeraTt(ooo)-(2基ncurplusIdeatifir.lmidTenamTeSKVTelcxsdyen&itaccountrevalueebaseyemamoCaractuc(8)VariablecKaracterBVariablecKzuractersVariablecharactersVariabIecKaractersCUracters(500)Bner(10)VariableUharaCteXSedIdentifier.lRelaQiOThiP.6RelatiBshipoS(20)(10)(20
