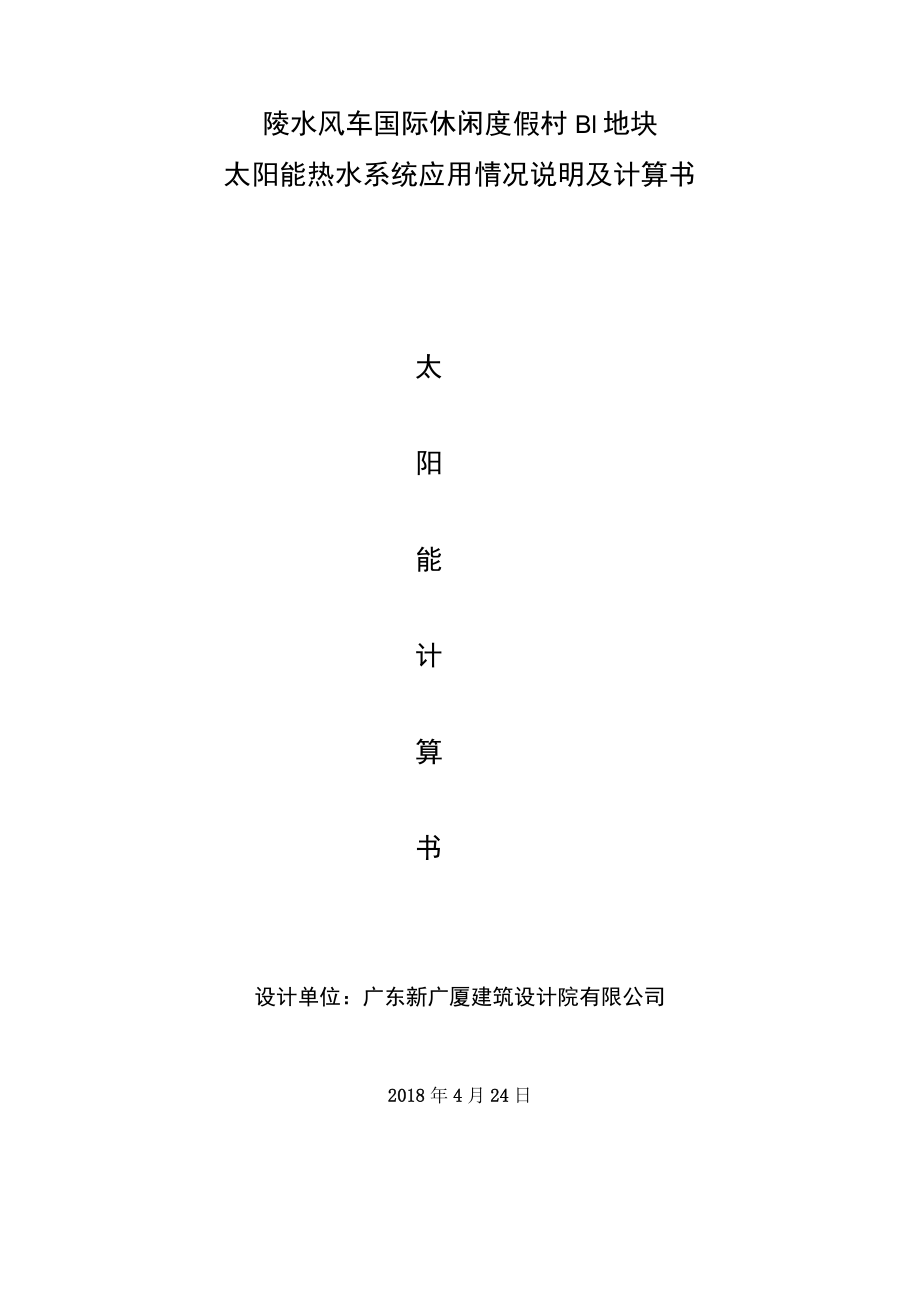

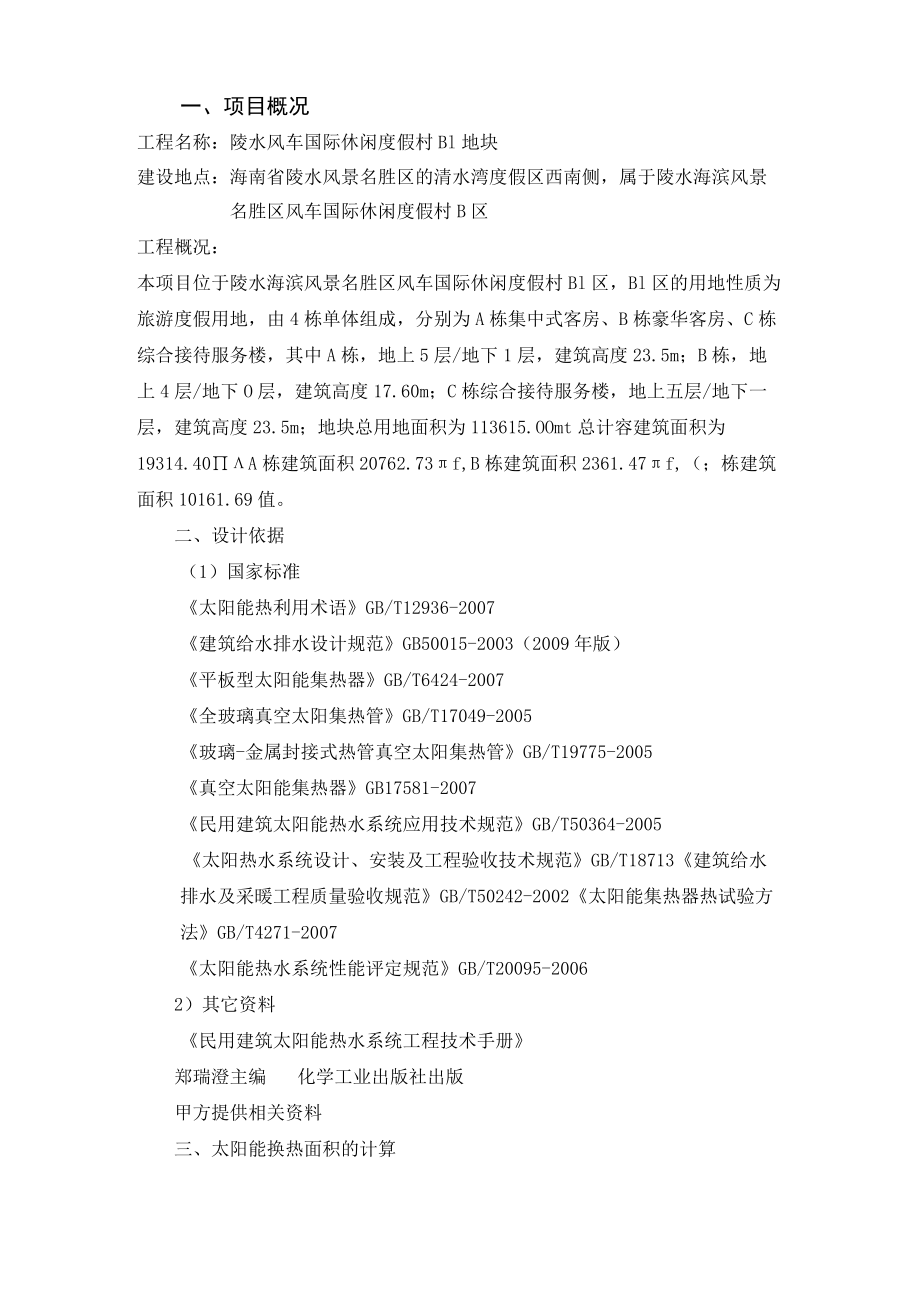

1、陵水风车国际休闲度假村Bl地块太阳能热水系统应用情况说明及计算书太阳能计算书设计单位：广东新广厦建筑设计院有限公司2018年4月24日一、项目概况工程名称：陵水风车国际休闲度假村Bl地块建设地点：海南省陵水风景名胜区的清水湾度假区西南侧，属于陵水海滨风景名胜区风车国际休闲度假村B区工程概况：本项目位于陵水海滨风景名胜区风车国际休闲度假村Bl区，Bl区的用地性质为旅游度假用地，由4栋单体组成，分别为A栋集中式客房、B栋豪华客房、C栋综合接待服务楼，其中A栋，地上5层/地下1层，建筑高度23.5m；B栋，地上4层/地下O层，建筑高度17.60m；C栋综合接待服务楼，地上五层/地下一层，建筑高度23
2、.5m；地块总用地面积为113615.OOmt总计容建筑面积为19314.40A栋建筑面积20762.73f,B栋建筑面积2361.47f,（；栋建筑面积10161.69值。二、设计依据（1）国家标准太阳能热利用术语GB/T12936-2007建筑给水排水设计规范GB50015-2003（2009年版）平板型太阳能集热器GB/T6424-2007全玻璃真空太阳集热管GB/T17049-2005玻璃-金属封接式热管真空太阳集热管GB/T19775-2005真空太阳能集热器GB17581-2007民用建筑太阳能热水系统应用技术规范GB/T50364-2005太阳热水系统设计、安装及工程验收技术规范

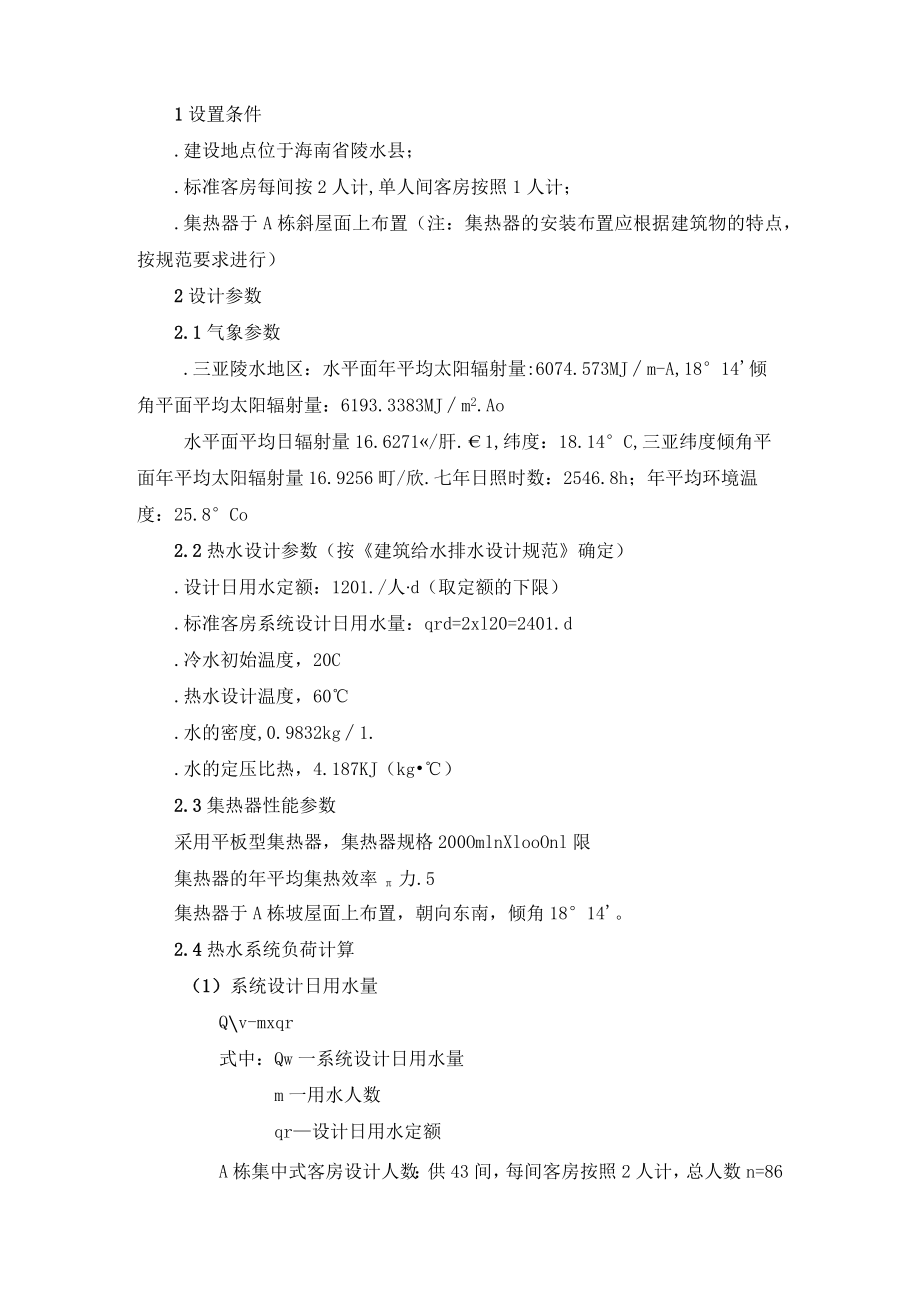

3、GB/T18713建筑给水排水及采暖工程质量验收规范GB/T50242-2002太阳能集热器热试验方法GB/T4271-2007太阳能热水系统性能评定规范GB/T20095-20062）其它资料民用建筑太阳能热水系统工程技术手册郑瑞澄主编化学工业出版社出版甲方提供相关资料三、太阳能换热面积的计算1设置条件.建设地点位于海南省陵水县；.标准客房每间按2人计,单人间客房按照1人计；.集热器于A栋斜屋面上布置（注：集热器的安装布置应根据建筑物的特点，按规范要求进行）2设计参数2.1气象参数.三亚陵水地区：水平面年平均太阳辐射量:6074.573MJm-A,1814倾角平面平均太阳辐射量：6193.3
4、383MJm2.Ao水平面平均日辐射量16.6271/肝.1,纬度：18.14C,三亚纬度倾角平面年平均太阳辐射量16.9256町/欣.七年日照时数：2546.8h；年平均环境温度：25.8Co2.2热水设计参数（按建筑给水排水设计规范确定）.设计日用水定额：1201./人d（取定额的下限）.标准客房系统设计日用水量：qrd=2xl20=2401.d.冷水初始温度，20C.热水设计温度，60.水的密度,0.9832kg1.水的定压比热，4.187KJ（kg）2.3集热器性能参数采用平板型集热器，集热器规格200OmlnXlooOnl限集热器的年平均集热效率力.5集热器于A栋坡屋面上布置，朝向东
5、南，倾角1814。2.4热水系统负荷计算（1）系统设计日用水量Qv-mxqr式中：Qw一系统设计日用水量m一用水人数qr设计日用水定额A栋集中式客房设计人数：供43间，每间客房按照2人计，总人数n=86oB栋豪华客房设计人数：供11间，每间客房按照2人计，总人数n=22人。C栋综合接待服务楼设计人数：供63间，每间客房按照2人计，单人间按照1人计，总人数n=126人。1)A栋集中式客房Qw=mxqr=86Xl20-103201.d2)B栋豪华客房Qw=mxqr=22X120=26401.d3)C栋综合接待服务楼Qv=mxqr=126X120=151201.d(2)系统设计小时耗热量Qh=Khm
6、qrC(tr-tl)Pr/T式中：Qh设计小时耗热量M一用水计算单位数(人数或床位数)qr-热水用水定额(1./人d)C一水的比热，C=4.187(kJkg)tr热水温度(OC),tr=60oCtl冷水温度(OC),取20Pr-热水密度，60热水密度0.983kg1.T一每日使用时间(24h)Kh一小时变化系数3.331)A栋集中式客房Qh=KhmqrC(tr-tl)Pr/T=3.33x86x120x4.187x(60-20)x0.983/24=233614.OOKJ/h2)B栋豪华客房Qh=KhmqrC(tr-tl)Pr/T=3.33x22x120x4.187x(60-20)x0.983/2
7、4=59761.72KJh3)C栋综合接待服务楼Qh=KhmqrC(tr-tl)Pr/T=3.33x126x120x4.187x(60-20)x0.983/24=342271.67KJh（3）集热器面积的计算太阳能直接加热集热器总面积根据日用水量、当地年平均日太阳辐照量和集热器集热效率等因素，按建筑给排水设计规范上的公式计算：Ajz=QwmCPr(tr-tl)Jtj(1-1)(建筑给排水设计规范公式5.4.2A-1)式中：Ajz直接加热集热器总面积(m2)；Qw设计日用热水量(1./d),按热水用水量定额下限值；客房取1201./人dtr热水温度(OC),tr=60oC；tl冷水温度(OC),
8、取20；Jt集热器采光面上年平均日太阳幅照量(kJ/m2d)；根据集热器安装倾角按上面取值，16.956kJm2.d；/太阳能保证率，根据海口、三亚地区太阳辐照量、系统经济性和规范推荐值等因素综合考虑后确定，海口取45%,三亚取50%；j集热器年平均集热效率，按产品实测数据确定，经验值取50%；m贮水箱和管路的热损失率，室外水箱取20%,室内水箱取15%；C水的比热，C=4.187(kJkgC)；Pr热水密度，60热水密度0.983kg1.；m用水计算单位数(人数或床位数)。将参数代入上式，经计算标准客房每户需集热器总面积Ac=2.92m2,当每人日用水量为1201.时，平均每人需要集热器面积
9、A=2.92/2=1.46m2.1)A栋集中式客房Ajz=861204.187X0.9832(60-20)0.5/(169560.50(1-0.2)+=125.28(m2)采用全玻璃真空管太阳能集热器，规格：2000IOOOmm2行；屋顶共布置集热器63块，共126肝。太阳集热器设置于A栋屋面上。2) B栋豪华客房jz=221204.1870.9832(60-20)0.5/(169560.50(1-0.2)=32.05(m2)采用全玻璃真空管太阳能集热器，规格：20001000mm2m2；屋顶共布置集热器17块，共34肝。太阳集热器设置于A栋屋面上。3) C栋综合接待服务楼AjZ=126120
10、X4.187X0.9832X(60-20)0.5/(16956X0.5OX(1-0.2)=183.55(m2)采用全玻璃真空管太阳能集热器，规格：2000XlOOOinin2行；屋顶共布置集热器92块，共184肝。太阳集热器设置于A栋屋面上。(4)辅助热源辅助热源为空气源热泵。(5)储热水箱容积的计算太阳能储热箱容积：Vr=AjzxB=344X65=22.36m3取25m3。(6)平面布置集热器的平面布置图详见图纸(7)应用面积的计算D本项目在A栋屋顶上设置平板型太阳能集热器。2) A栋屋面面积为2372.79肝，计算需要太阳能集热器面积125.28肝，集热器的规格为一块2.Onf,则需要62
11、.64块，屋顶上实际放置63块，面积为126肝.太阳能集热器总日产热水量均为I0.96m3,用于酒店用热水，按用水定额每人1201.d计算，可满足86人热水需求。3) B栋屋面面积为814.92肝，计算需要太阳能集热器面积32.05肝，集热器的规格为一块2.0肝，则需要16.02块，屋顶上实际放置17块，面积为34)2.太阳能集热器总日产热水量均为2.96m3,用于酒店用热水，按用水定额每人1201.d计算，可满足22人热水需求。4) C栋屋面面积为2860.54肝，计算需要太阳能集热器面积183.55肝，集热器的规格为一块2.Onf,则需要91.77块，屋顶上实际放置92块，面积为184肝.
12、太阳能集热器总日产热水量均为16.01m3,用于酒店用热水，按用水定额每人1201.d计算，可满足126人热水需求。太阳能热水系统建筑应用情况楼号建筑面积(Itf)(不含补偿面积)屋面面积(Itf)集热器面积应用面积(肝)拟补偿建筑面积(叫建筑层数计算使用人数实际使用人数备注计算面积(m2)实际面积(m2)A栋9851.102372.79125.281269851.1064.5058686全楼应用合计43间客房B栋1967.49814.9232.05341967.4916.5042222全楼应用合计11间客房C栋7495.812860.54183.551847495.8194.505126126全楼应用合计63间客房总Il-19314.406048.25340.8834419314.40175.505234234
