1、建筑承台基础及地下结构的施工1设计概述本项目设计的主要基础形式为桩承台独立基础或联合基础、条形基础、箱形基础及筏板基础等。a.主厂房承台基础实际泛指汽机房、除氧煤仓间、锅炉间等工程独立承台。b.附属建（构）筑物的基础形式多样，具体基础形式有独立基础、箱形基础（结构）、条形基础等，各建（构）筑物的基础形式如下：主厂房承台、锅炉承台及地下结构总体上应遵循“先深后浅、先大后小”的原则组织施工，基本上做到不重复开挖。深沟深基的支模采用脚手管、扣件、九层板木模板支模。1） 独立基础：化学水建筑、综合办公楼、输煤栈桥支架、采光室、除铁小间、等；2） 带形基础：综合泵房、启动锅炉房、机力通风塔建筑及其他辅助

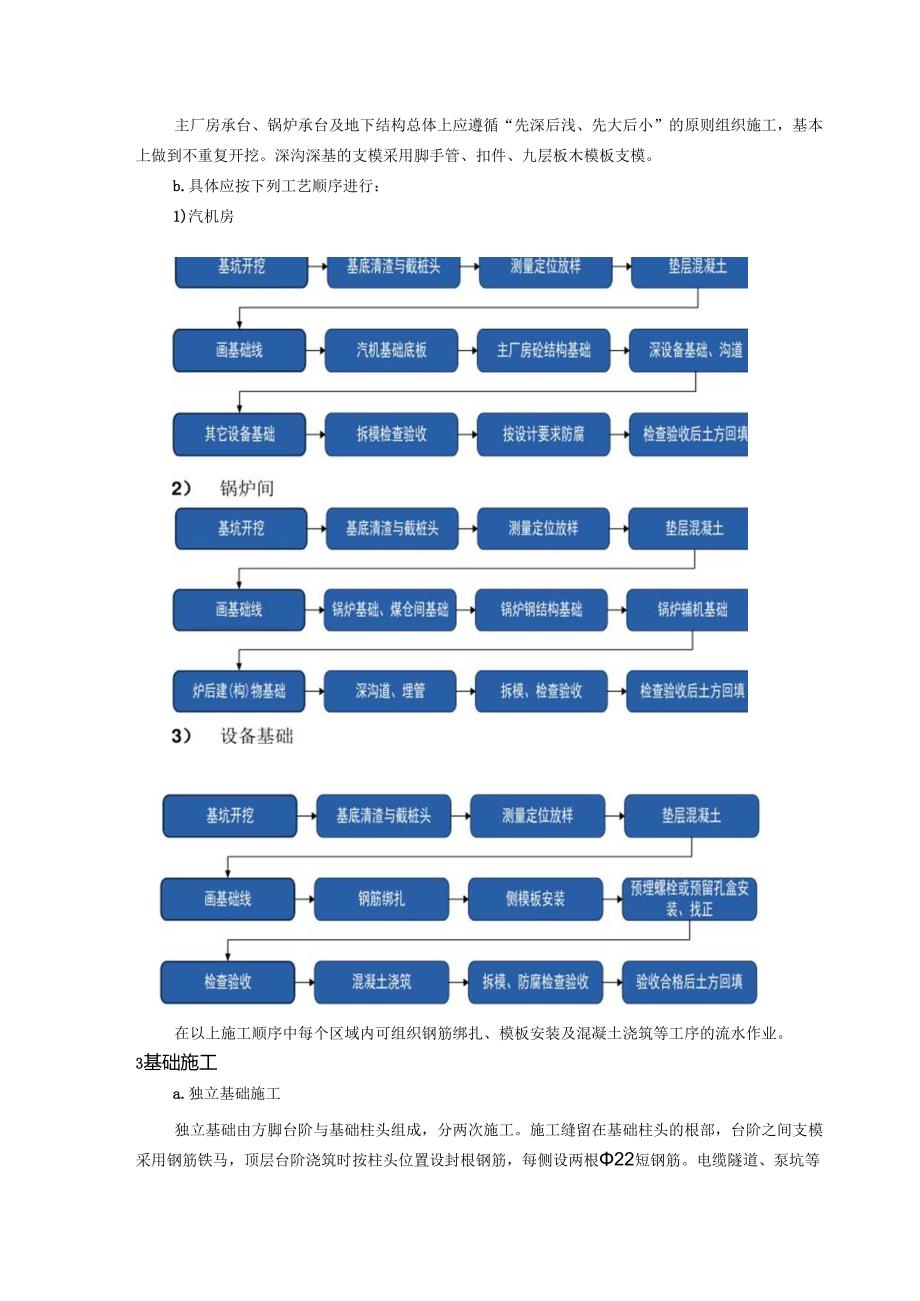

2、生产建筑等。3） 箱形基础：输煤地道、消防水池、水工结构基础等。2施工流程a.总体施工流程为:收格浇混土验台后筑潦检查验收台地板装承梁模安台地筋工承梁钢施基础放线层凝施I垫混土工泅量定位放线坑理桩尖基清破头基坑土石方开挖主厂房承台、锅炉承台及地下结构总体上应遵循“先深后浅、先大后小”的原则组织施工，基本上做到不重复开挖。深沟深基的支模采用脚手管、扣件、九层板木模板支模。b.具体应按下列工艺顺序进行：1)汽机房在以上施工顺序中每个区域内可组织钢筋绑扎、模板安装及混凝土浇筑等工序的流水作业。3基础施工a.独立基础施工独立基础由方脚台阶与基础柱头组成，分两次施工。施工缝留在基础柱头的根部，台阶之间支

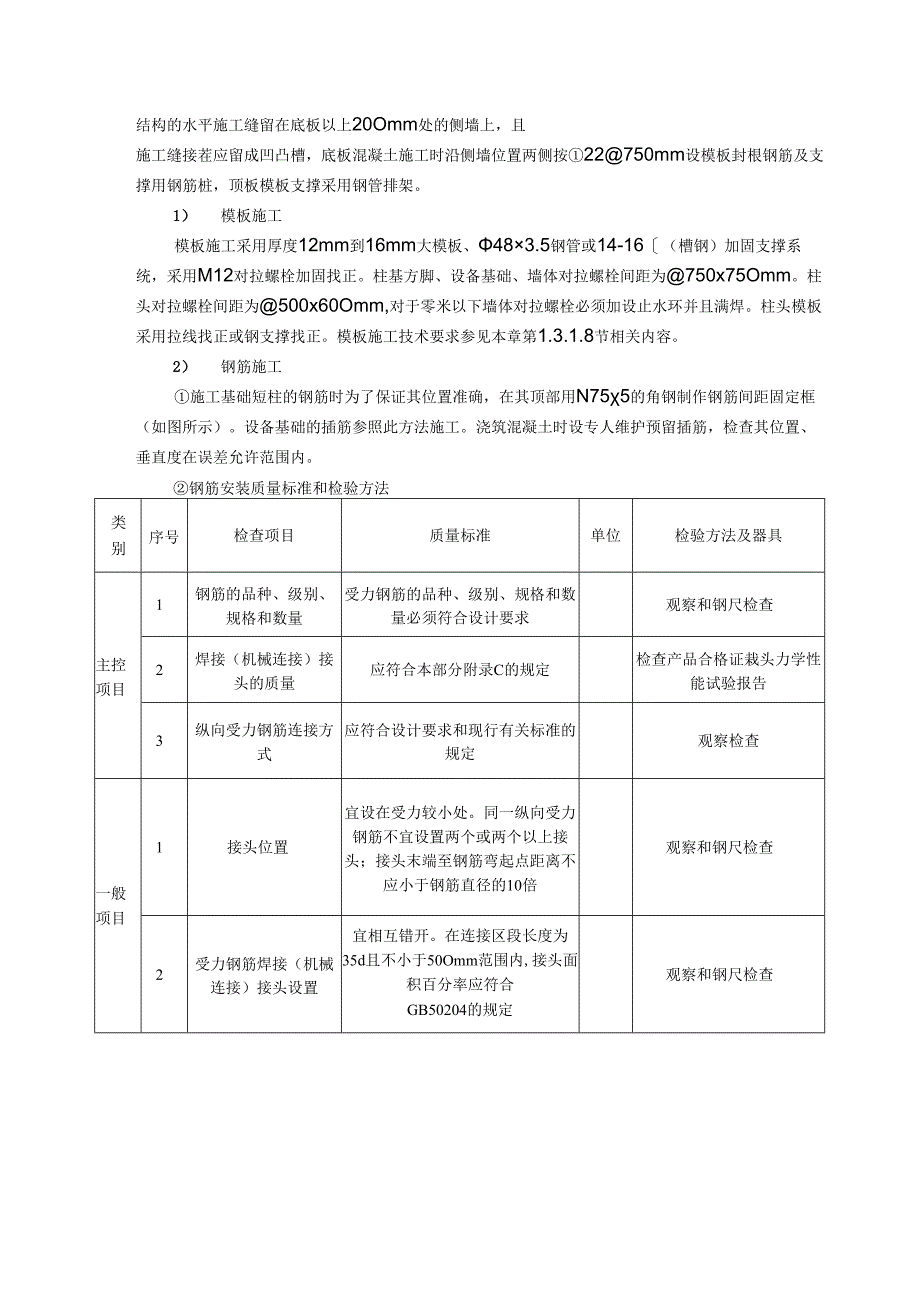

3、模采用钢筋铁马，顶层台阶浇筑时按柱头位置设封根钢筋，每侧设两根22短钢筋。电缆隧道、泵坑等结构的水平施工缝留在底板以上20Omm处的侧墙上，且施工缝接茬应留成凹凸槽，底板混凝土施工时沿侧墙位置两侧按22750mm设模板封根钢筋及支撑用钢筋桩，顶板模板支撑采用钢管排架。1） 模板施工模板施工采用厚度12mm到16mm大模板、483.5钢管或14-16（槽钢）加固支撑系统，采用M12对拉螺栓加固找正。柱基方脚、设备基础、墙体对拉螺栓间距为750x75Omm。柱头对拉螺栓间距为500x60Omm,对于零米以下墙体对拉螺栓必须加设止水环并且满焊。柱头模板采用拉线找正或钢支撑找正。模板施工技术要求参见本
4、章第1.3.1.8节相关内容。2） 钢筋施工施工基础短柱的钢筋时为了保证其位置准确，在其顶部用N755的角钢制作钢筋间距固定框（如图所示）。设备基础的插筋参照此方法施工。浇筑混凝土时设专人维护预留插筋，检查其位置、垂直度在误差允许范围内。钢筋安装质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1钢筋的品种、级别、规格和数量受力钢筋的品种、级别、规格和数量必须符合设计要求观察和钢尺检查2焊接（机械连接）接头的质量应符合本部分附录C的规定检查产品合格证栽头力学性能试验报告3纵向受力钢筋连接方式应符合设计要求和现行有关标准的规定观察检查一般项目1接头位置宜设在受力较小处。同一纵向
5、受力钢筋不宜设置两个或两个以上接头；接头末端至钢筋弯起点距离不应小于钢筋直径的10倍观察和钢尺检查2受力钢筋焊接（机械连接）接头设置宜相互错开。在连接区段长度为35d且不小于50Omm范围内,接头面积百分率应符合GB50204的规定观察和钢尺检查3绑扎搭接接头同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。接头中钢筋的横向净距不应小于钢筋直径，且不应小于25mr11o搭接长度应符合标准的规定。连接区段1.31.I长度范围内，接头面积百分率应满足以下规定：观察和钢尺检查4箍筋配置在梁、柱类构件的纵向受力钢筋搭接长度范围内，应按设计要求配置箍筋。当设计无具体要求时，应符合GB50204的规定钢
6、尺检查5钢筋网网片长、宽偏差10mm钢尺检查6网眼尺寸偏差20mm钢尺检查，尺量连续三挡，取最大值7网片对角线差10mm钢尺检查8钢筋骨架长度偏差+10mm钢尺检查9宽、高度偏差5mm钢尺检查10受力钢筋间距偏差10mm尺量两端、中间各一点Il排距偏差5mm钢尺检查，取最大值12保护层厚度偏差基础10mm钢尺检查柱、梁5mm钢尺检查板、墙、壳+3mm钢尺检查13箍筋、横向钢筋间距偏差20mm钢尺检查，尺量连续三挡，取最大值14钢筋弯起点位移20mm钢尺检查15预埋件中心位移5mm钢尺检查16水平高差03mm钢尺和楔形塞尺检查17插筋中心位移5mm钢尺检查18外露长度偏010注：d为纵向受力钢筋
7、的较大直径；1.l为搭接长度。类别序号检查项目质量标准单位检验方法及器具主控项目1钢筋的品种、级别、规格和数量受力钢筋的品种、级别、规格和数量必须符合设计要求观察和钢尺检查2焊接（机械连接）接头的质量应符合本部分附录C的规定检查产品合格证我头力学性能试验报告3纵向受力钢筋连接方式应符合设计要求和现行有关标准的规定观察检查一般项目1接头位置宜设在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头；接头末端至钢筋弯起点距离不应小于钢筋直径的1位观察和钢尺检查2受力钢筋焊接（机械连接）接头设置宜相互错开。在连接区段长度为354且不小于50Omnl范围内,接头面积百分率应符合GB50204的规定观
8、察和钢尺检查3绑扎搭接接头同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。接头中钢筋的横向净距不应小于钢筋直径,且不应小于25mmo搭接长度应符合标准的规定。连接区段1.31.1长度范围内，接头面积百分率应满足以下规定：（1）对梁类、板类及墙类构件，不宜大于25%.（2）对柱类构件，不宜大于50%。（3）当工程中确有必要增大接头面积百分率时，对梁内构件，木吉卡不HnM.如甘仙物住HT观察和钢尺检查4箍筋配置在梁、柱类构件的纵向受力钢筋搭接长度范围内，应按设计要求配置箍筋。当设计无具体要求时，应符合GB50204的规定钢尺检查5钢网片长、宽偏筋差10mm钢尺检查6网网眼尺寸偏差20mm钢尺检
9、查，尺量连续三挡，取最大值7网片对角线差10mm钢尺检查8钢筋骨架长度偏差10mm钢尺检查9宽、高度偏差5mm钢尺检查10受力钢筋间距偏差10mm尺量两端、中间各一点11排距偏差+5mm钢尺检查，取最大值12保护层厚度偏差基础+10mm钢尺检查柱、梁5mm钢尺检查板、墙、壳3mm钢尺检查13箍筋、横向钢筋间距偏差20mm钢尺检查，尺量连续三挡，取最大值14钢筋弯起点位移20nun钢尺检查15预埋件中心位移5mm钢尺检查16水平高差O3mm钢尺和楔形塞尺检查17插筋中心位移5mm钢尺检查18外露长度偏0-10四角设找正柱长钢筋间距固定框示意图3） 混凝土施工主厂房零米以下基础施工时，混凝土泵车可
10、进入基坑内进行浇筑。混凝土施工质量标准和检验方法序号检查项目质量标准单位检验方法及器具主控项目1混凝土强度及试件取样留置混凝土的强度等级必须符合设计要求。用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取检查施工记录及试件强度试验报告2抗渗混凝土抗渗混凝土试件应在浇筑地点随机取样；抗渗性能应符合设计要求检查试件抗渗试验报告主控项目3混凝土原材料水泥、掺合料2%检查搅拌记录，复秤粗、细骨料3每盘称量At水、外加剂24混凝土运输、浇筑及间歇全部时间不应超过混凝土的初凝时间，同一施工段的混凝土应连续浇筑，并应在底层混凝土初凝之前将上一层混凝土浇筑完毕。当底层混凝土初凝后浇筑上一层混凝土时
11、，应按施工缝的要求进行处理观察，检查施工记录5大体积混凝土温控措施必须符合设计要求和现行有关标准的规定检查施工措施和记录6清水混凝土施工必须符合JGJ169的规定检查施工措施和记录一般项目1施工缝留置及处理应按设计要求和施工技术方案确定、执行观察，检查施工记录2后浇带留置位置应按设计要求和施工技术方案确定，混凝土浇筑应按施工技术方案进行观察，检查施工记录3养护应符合施工技术方案和现行有关标准的规定观察，检查施工记录b.条形基础1) 根据条形基础长度的不同，采取一次施工或多段流水施工，分段长度按设计或相规范进行设定。2) 模板采用覆膜大模板，基础支撑系统主要采用木材及钢管脚手架作支撑，斜支撑与钢
12、管地锚连接，地锚纵向间距1m。对于埋深较浅的带形基础，采用砌砖胎模的方法进行施工。其它施工技术要求参见本章第13.1.8节。c.池类基础本标段的机力通风塔、循环水泵坑等水工结构及各类池体均为池体结构。1) 施工流程2) 基坑降水与土方开挖、回填施工及桩头处理参见参见“本章1.5.4节”3) 地下池体结构施工钢筋工程底板、侧壁钢筋分两次绑扎完成，垂直运输采用吊车。在绑扎底板钢筋时.，应考虑侧壁、设备基础等部位的纵向筋，如需要锚固到底板内，则与底板钢筋一同绑扎，侧壁钢筋的绑扎可搭设钢管排架，为保证钢筋的保护层厚度，沿内、外层钢筋的横纵方向每隔Im加设一道钢筋拉钩，并按需要随时绑扎砂浆垫块。为防止钢
13、筋变形或倾倒，在绑扎底板钢筋时，可加设钢筋马凳，侧壁钢筋应加设剪刀撑或用钢脚手架临时加固。施工技术要求参见本章第13.1.8节中的相关内容。模板工程i水池分两次施工，先施工底板，再施工池壁和顶板，在底板以上留施工缝。水池模板采用15mm厚覆膜胶合板模合板，模板接缝用密封胶条贴好，保证不漏浆，且表面光滑平整，池壁模板用双层钢脚手管，M12mm对拉螺栓75Omm双向加固，对拉螺栓焊接止水环，拆模后将对拉螺栓外露部分割掉，再将螺栓头磨平。池壁模板内层支设时，应设22mm钢筋马凳支撑上部模板。模板加固图见下图池体墙体模板图50X50X3画止水片M12螺帽0500X50012双钢管横楞120X60X10画整片止水对拉嫖杆钢管斜撑钢管外架ii柱子模板柱施工要点安装时先在基础面上弹出纵横轴线和三周边线，固定小方盘，在小方盘面调整标高、主柱头板。小方盘一侧要留清扫口。对通排柱模板,应先装两端柱模板,校正固定,拉通长线校正中间各柱模板。柱模板宜加柱箍，用三根小方木互相搭接钉
