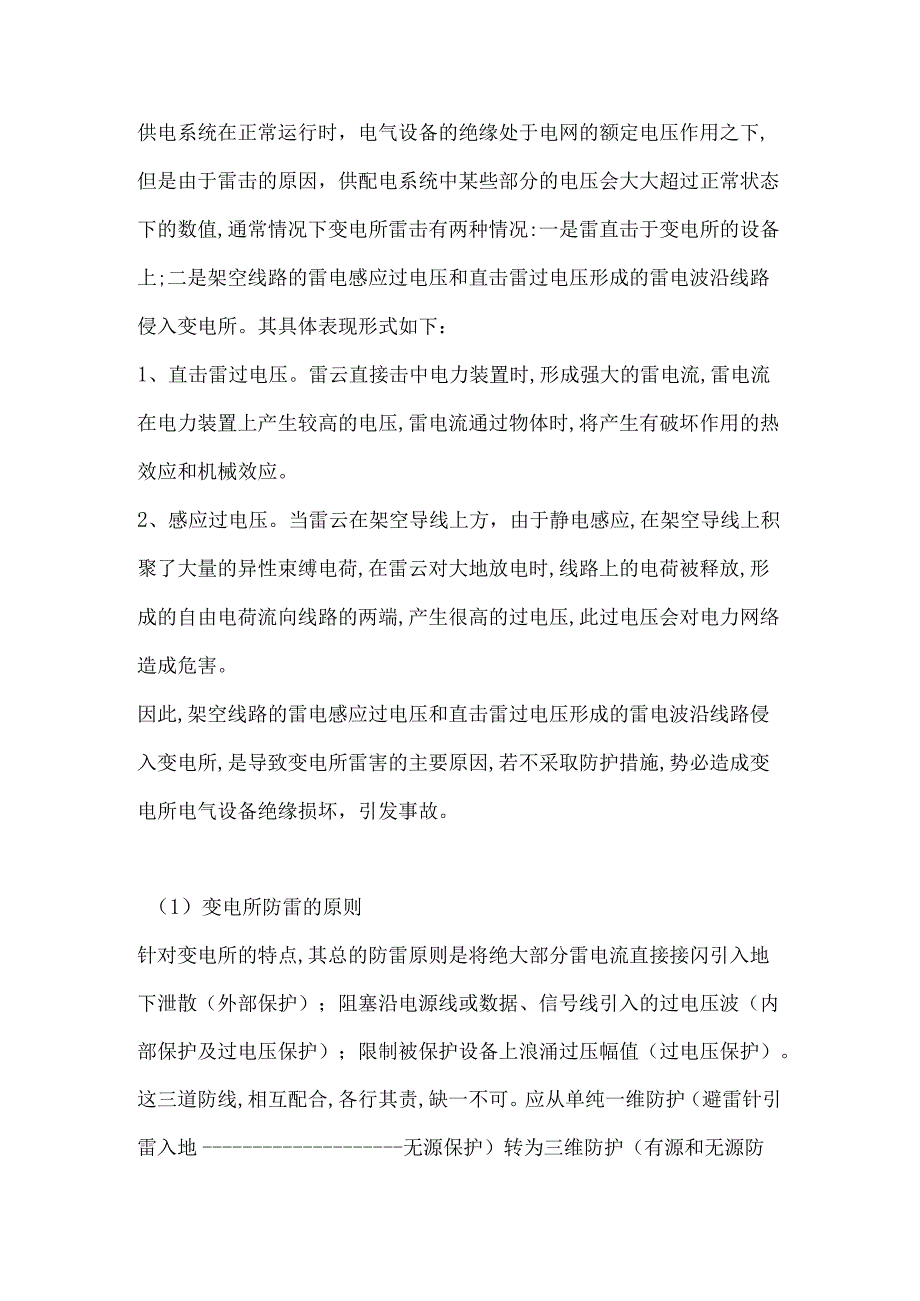

1、供电系统在正常运行时，电气设备的绝缘处于电网的额定电压作用之下,但是由于雷击的原因，供配电系统中某些部分的电压会大大超过正常状态下的数值,通常情况下变电所雷击有两种情况:一是雷直击于变电所的设备上;二是架空线路的雷电感应过电压和直击雷过电压形成的雷电波沿线路侵入变电所。其具体表现形式如下：1、直击雷过电压。雷云直接击中电力装置时,形成强大的雷电流,雷电流在电力装置上产生较高的电压,雷电流通过物体时,将产生有破坏作用的热效应和机械效应。2、感应过电压。当雷云在架空导线上方，由于静电感应,在架空导线上积聚了大量的异性束缚电荷,在雷云对大地放电时,线路上的电荷被释放,形成的自由电荷流向线路的两端,产

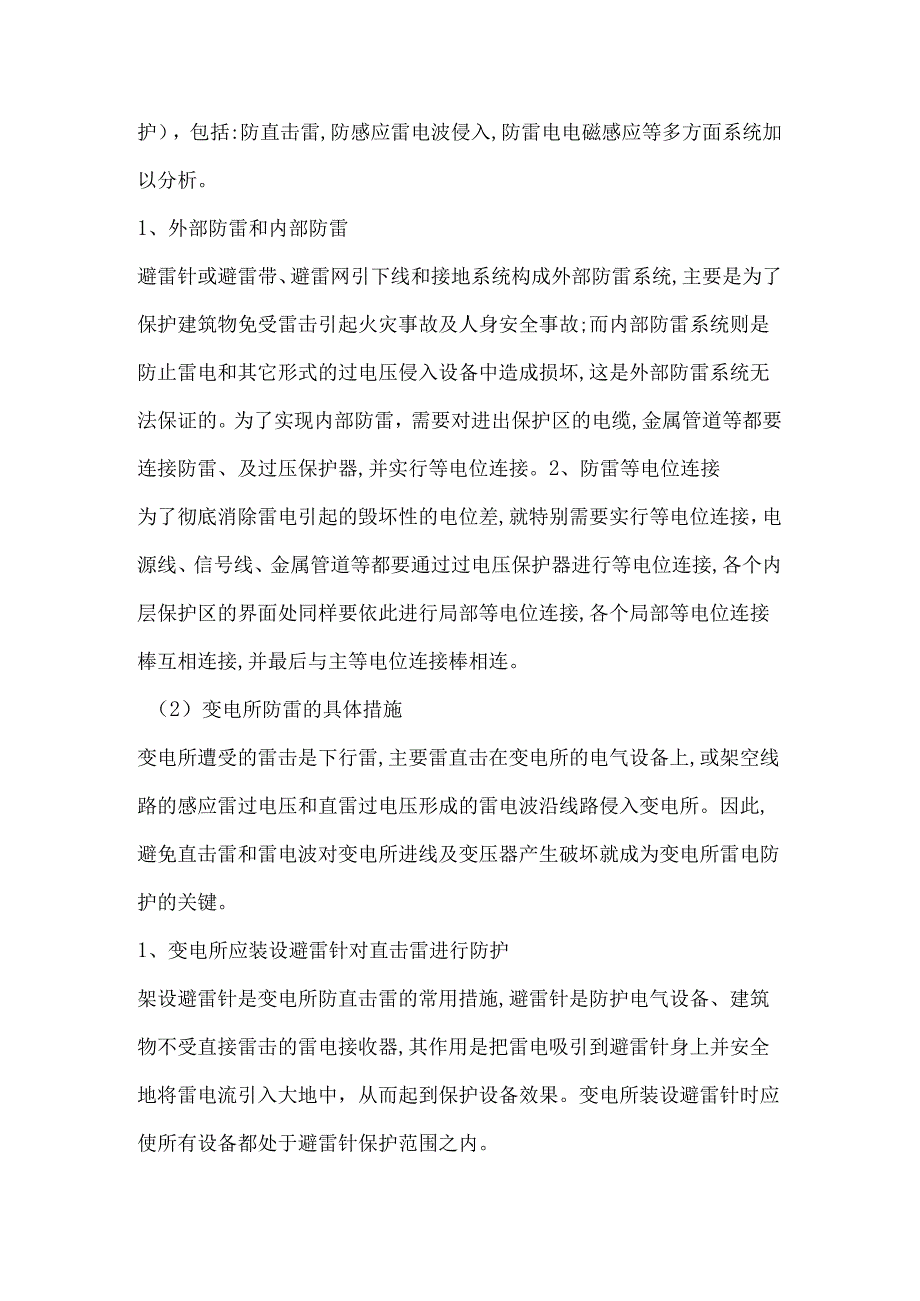

2、生很高的过电压,此过电压会对电力网络造成危害。因此,架空线路的雷电感应过电压和直击雷过电压形成的雷电波沿线路侵入变电所,是导致变电所雷害的主要原因,若不采取防护措施,势必造成变电所电气设备绝缘损坏，引发事故。（1）变电所防雷的原则针对变电所的特点,其总的防雷原则是将绝大部分雷电流直接接闪引入地下泄散（外部保护）；阻塞沿电源线或数据、信号线引入的过电压波（内部保护及过电压保护）；限制被保护设备上浪涌过压幅值（过电压保护）。这三道防线,相互配合,各行其责,缺一不可。应从单纯一维防护（避雷针引雷入地无源保护）转为三维防护（有源和无源防护），包括:防直击雷,防感应雷电波侵入,防雷电电磁感应等多方面系统
3、加以分析。1、外部防雷和内部防雷避雷针或避雷带、避雷网引下线和接地系统构成外部防雷系统,主要是为了保护建筑物免受雷击引起火灾事故及人身安全事故;而内部防雷系统则是防止雷电和其它形式的过电压侵入设备中造成损坏,这是外部防雷系统无法保证的。为了实现内部防雷，需要对进出保护区的电缆,金属管道等都要连接防雷、及过压保护器,并实行等电位连接。2、防雷等电位连接为了彻底消除雷电引起的毁坏性的电位差,就特别需要实行等电位连接，电源线、信号线、金属管道等都要通过过电压保护器进行等电位连接,各个内层保护区的界面处同样要依此进行局部等电位连接,各个局部等电位连接棒互相连接,并最后与主等电位连接棒相连。（2）变电所

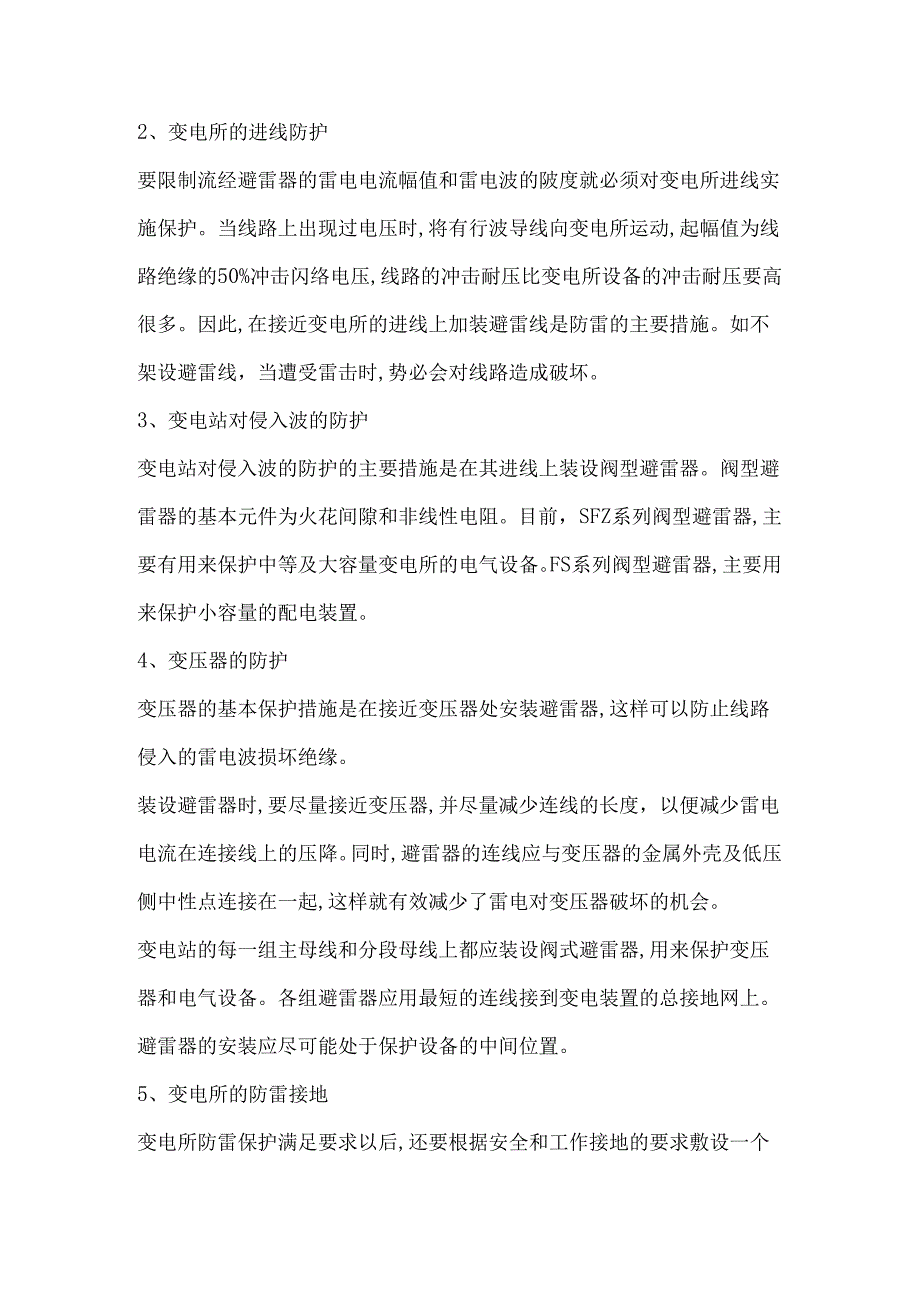

4、防雷的具体措施变电所遭受的雷击是下行雷,主要雷直击在变电所的电气设备上,或架空线路的感应雷过电压和直雷过电压形成的雷电波沿线路侵入变电所。因此,避免直击雷和雷电波对变电所进线及变压器产生破坏就成为变电所雷电防护的关键。1、变电所应装设避雷针对直击雷进行防护架设避雷针是变电所防直击雷的常用措施,避雷针是防护电气设备、建筑物不受直接雷击的雷电接收器,其作用是把雷电吸引到避雷针身上并安全地将雷电流引入大地中，从而起到保护设备效果。变电所装设避雷针时应使所有设备都处于避雷针保护范围之内。2、变电所的进线防护要限制流经避雷器的雷电电流幅值和雷电波的陂度就必须对变电所进线实施保护。当线路上出现过电压时,将
5、有行波导线向变电所运动,起幅值为线路绝缘的50%冲击闪络电压,线路的冲击耐压比变电所设备的冲击耐压要高很多。因此,在接近变电所的进线上加装避雷线是防雷的主要措施。如不架设避雷线，当遭受雷击时,势必会对线路造成破坏。3、变电站对侵入波的防护变电站对侵入波的防护的主要措施是在其进线上装设阀型避雷器。阀型避雷器的基本元件为火花间隙和非线性电阻。目前，SFZ系列阀型避雷器,主要有用来保护中等及大容量变电所的电气设备。FS系列阀型避雷器,主要用来保护小容量的配电装置。4、变压器的防护变压器的基本保护措施是在接近变压器处安装避雷器,这样可以防止线路侵入的雷电波损坏绝缘。装设避雷器时,要尽量接近变压器,并尽
6、量减少连线的长度，以便减少雷电电流在连接线上的压降。同时,避雷器的连线应与变压器的金属外壳及低压侧中性点连接在一起,这样就有效减少了雷电对变压器破坏的机会。变电站的每一组主母线和分段母线上都应装设阀式避雷器,用来保护变压器和电气设备。各组避雷器应用最短的连线接到变电装置的总接地网上。避雷器的安装应尽可能处于保护设备的中间位置。5、变电所的防雷接地变电所防雷保护满足要求以后,还要根据安全和工作接地的要求敷设一个统一的接地网，然后避雷针和避雷器下面增加接地体以满足防雷的要求,或者在防雷装置下敷设单独的接地体。6、变电所防雷感应采取防雷感应保护的措施主要有：多分支接地引线,减少引线雷电流；改善汇流系统的结构,减少引下线对弱电设备的感应;除了在电源入口装设处压敏电阻等限制过压装置外,还可在信号线接入处使用光耦元件;所有进出控制室的电缆均采用屏蔽电缆,屏蔽层共用一个接地极;在控制室和通信室铺设等电位,所有电气设备的外壳均与等电位汇流排连接。
