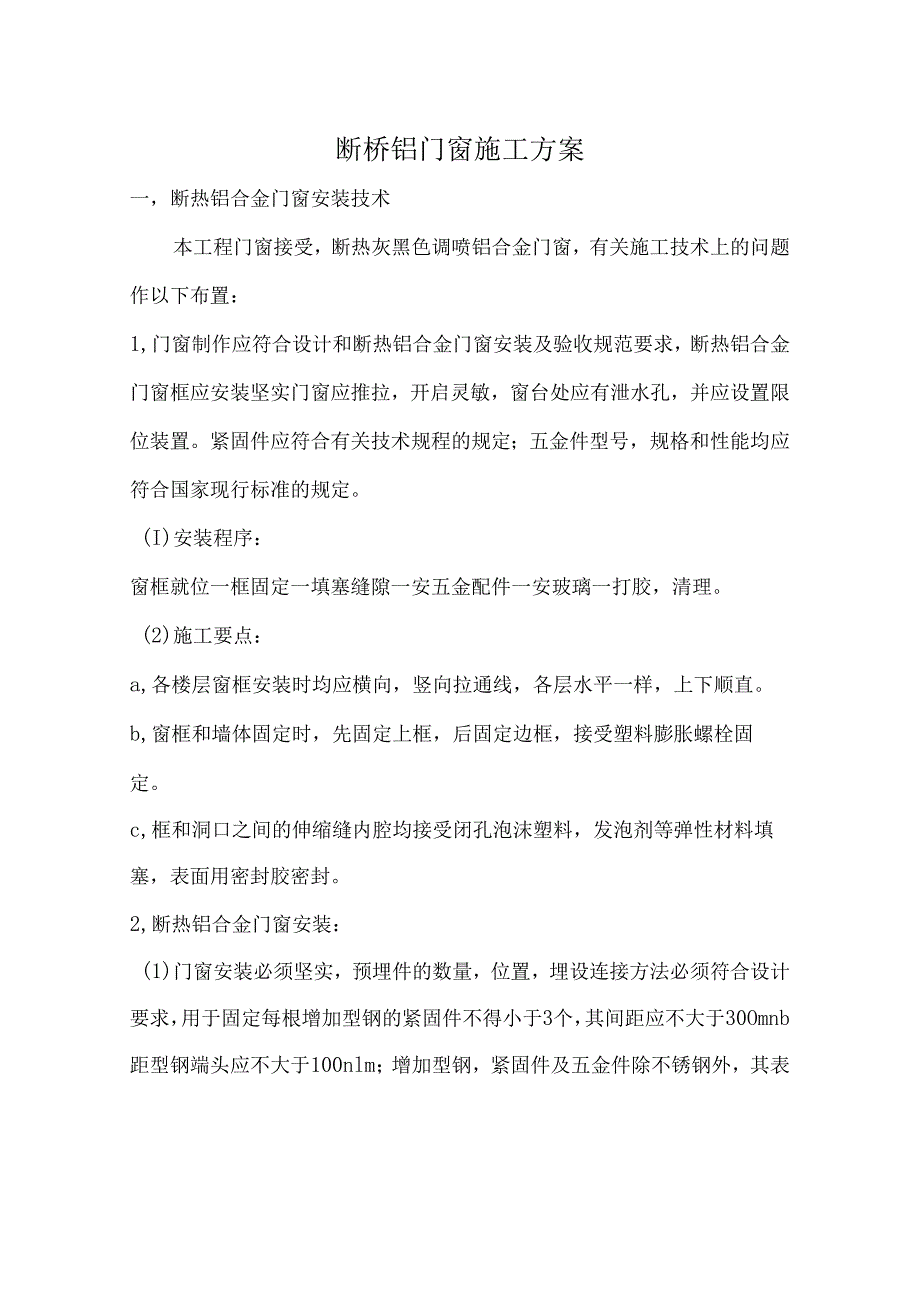

1、断桥铝门窗施工方案一，断热铝合金门窗安装技术本工程门窗接受，断热灰黑色调喷铝合金门窗，有关施工技术上的问题作以下布置：1,门窗制作应符合设计和断热铝合金门窗安装及验收规范要求，断热铝合金门窗框应安装坚实门窗应推拉，开启灵敏，窗台处应有泄水孔，并应设置限位装置。紧固件应符合有关技术规程的规定；五金件型号，规格和性能均应符合国家现行标准的规定。(I)安装程序：窗框就位一框固定一填塞缝隙一安五金配件一安玻璃一打胶，清理。(2)施工要点：a,各楼层窗框安装时均应横向，竖向拉通线，各层水平一样，上下顺直。b,窗框和墙体固定时，先固定上框，后固定边框，接受塑料膨胀螺栓固定。c,框和洞口之间的伸缩缝内腔均接
2、受闭孔泡沫塑料，发泡剂等弹性材料填塞，表面用密封胶密封。2,断热铝合金门窗安装：(1)门窗安装必须坚实，预埋件的数量，位置，埋设连接方法必须符合设计要求，用于固定每根增加型钢的紧固件不得小于3个，其间距应不大于30Omnb距型钢端头应不大于100nlm；增加型钢，紧固件及五金件除不锈钢外，其表面均应经耐腐蚀镀膜处理。（2）门窗及玻璃的安装应在墙体湿作业法完工且硬化后进行，门窗应接受预留洞口法预留洞口法安装；当门窗安装时，其环境温度不宜低于5；（3）窗和墙体固定时，应先固定上框，后固定边框：A.混凝土洞口应接受射钉或塑料膨胀螺栓固定；B.砖墙洞口应接受塑料膨胀螺栓固定，并不得固定在砖缝处；C设有
3、预埋铁件的洞应接受焊接的方法固定，或先在预埋件上按紧固件规格打基孔，然后用紧固件固定；（4）窗框和洞口之间的伸缩缝内腔应接受闭孔泡沫塑料，发泡聚苯乙燃等弹性材料分层填塞，表面用密封胶密封。对保温，隔声要求较高的工程，应接受相应的隔热，隔声材料填塞。（5）门窗表面干净，无划痕，碰伤，无锈蚀；涂胶表面光滑，平整,厚度匀整，无气孔；严禁在门窗框，扇，梃上安装脚手架或悬挂重物，并严禁蹬踩窗框，窗扇或窗梃；门窗表面如沾有油污等，宜用水溶性洗涂剂清洗，忌用粗糙或腐蚀性强的化学液体擦洗。3,成品爱惜：（1）门窗及拼条装饰面应加爱惜膜，待建筑施工竣工后揭去。（2）装运门窗的运输工具，应有防雨措施。运输门窗应直

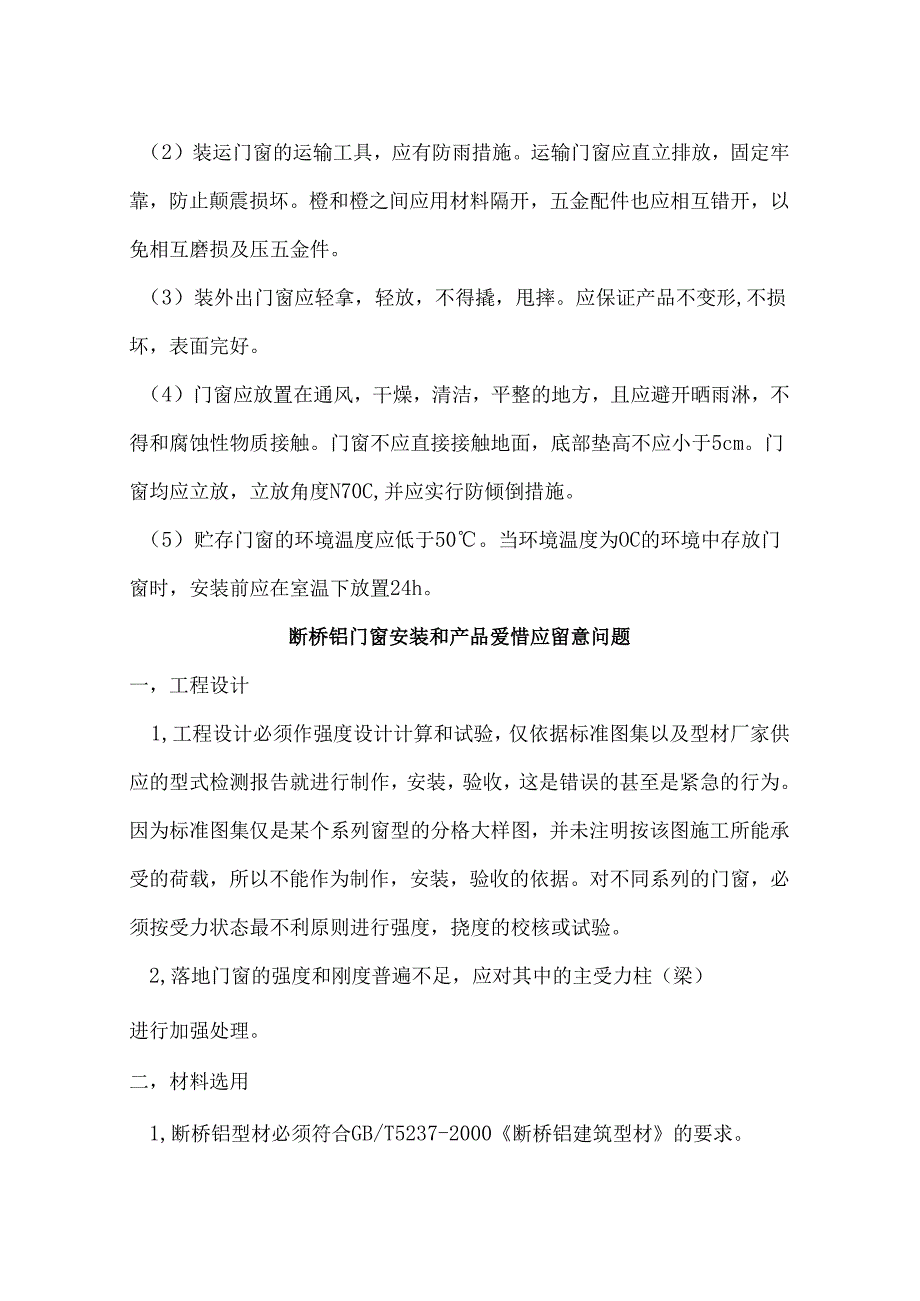

4、立排放，固定牢靠，防止颠震损坏。橙和橙之间应用材料隔开，五金配件也应相互错开，以免相互磨损及压五金件。（3）装外出门窗应轻拿，轻放，不得撬，甩摔。应保证产品不变形,不损坏，表面完好。（4）门窗应放置在通风，干燥，清洁，平整的地方，且应避开晒雨淋，不得和腐蚀性物质接触。门窗不应直接接触地面，底部垫高不应小于5cm。门窗均应立放，立放角度N70C,并应实行防倾倒措施。（5）贮存门窗的环境温度应低于50。当环境温度为OC的环境中存放门窗时，安装前应在室温下放置24h。断桥铝门窗安装和产品爱惜应留意问题一，工程设计1,工程设计必须作强度设计计算和试验，仅依据标准图集以及型材厂家供应的型式检测报告就进行
5、制作，安装，验收，这是错误的甚至是紧急的行为。因为标准图集仅是某个系列窗型的分格大样图，并未注明按该图施工所能承受的荷载，所以不能作为制作，安装，验收的依据。对不同系列的门窗，必须按受力状态最不利原则进行强度，挠度的校核或试验。2,落地门窗的强度和刚度普遍不足，应对其中的主受力柱（梁）进行加强处理。二，材料选用1,断桥铝型材必须符合GB/T5237-2000断桥铝建筑型材的要求。2,五金配件的选择和配置是保证门窗质量的重要因素之一。即便是性能优良的窗型，也必须靠优质配件的选择和配置来保证。3,推拉门窗的滑轮，毛条，防脱落密封器，下密封块是保证推拉门窗质量比较重要的配件。滑轮是门窗启闭是否顺畅的
6、关键所在,应运用滚动轴承尼龙轮。防脱落密封器是防止窗扇脱落的平安保障同时兼具勾企和上滑道之间的密封功能，应运用耐久性好的ABS塑料和三元乙丙橡胶。下密封块是起着勾企和下滑道之间的密封作用，可有效防止在波动荷载的作用下溅水现象的发生，应运用三元乙丙橡胶。毛条是窗扇和窗框的密封件，确定门窗气密性的优劣，一般化纤毛条遇水会卷曲而失去密封作用，必须运用硅化毛条。4,滑撑窗摩擦较链，执手，框扇间的密封胶条是保证平开门窗质量最为重要的配件。滑撑窗的摩擦钱链的承载实力是关系到门窗的平安和启闭是否顺畅的关键所在，执手关系到门窗平安和密封性能的重要配件，一般执手只适用于在分格和荷载都较小的窗扇上运用，欧式多点执
7、手适用于在分格和荷载都较大的窗扇上运用；框扇间的密封胶条是平开门窗气密性和水密性的保证。5,五金配件的型号，规格和性能应符合国家现行标准的有关规定。三，加工制作1,断桥铝门窗加工制作应在工厂内进行，不得在施工现场制作。2,推拉窗滑道上的排水孔加工应遵循内扇外孔，外扇内孔的原则，以保证门窗的密封性能，尤其是下横毛条水平朝向的推拉窗。3,断桥铝门窗组装前，应清除端部加工毛刺，端部节点以及型材结合部必须实行防水胶等密封措施，以防止结构渗水。4,隐框窗的结构装配组合件必须在净化的室内制作和养护。必须用溶剂清除玻璃和铝框粘结表面的尘埃，油渍和其它污物；每清洁一个构件或一块玻璃，应更换清洁的干擦布；溶剂应
8、倾倒在擦布上,严禁擦布接触溶剂瓶口。注胶必须饱满，不得出现气泡，漏注，胶缝表面应平整光滑；收胶缝的余胶不得重复运用。四，安装，产品爱惜1,安装前应对门窗洞口的形态和位置精度进行放样校核，检查预埋碎的数量和位置是否符合设计要求，高层窗是否按规定接入防雷带,对于不合格的部分应督促建设单位整改。2,用水泥砂浆嵌缝的氧化材门窗，上墙前应作防腐处理。除朝外墙面外，窗框的其它表面均用粘胶带或塑料带爱惜。朝墙面不得有粘胶带或塑料带的存在，以免造成结合部缝隙渗水。3,门窗上墙后用木楔块调整定位，再用射钉固定，不得用铁钉，木楔固定。嵌缝前应请监理单位（或建设单位）作好隐藏工程验收记录后，并对门窗的垂直，水平，对
9、角线进行校核，嵌缝后木楔块不得遗留在缝内。4,窗框和墙体间打防水胶必须在墙体干燥后进行。若墙体未干燥,灰尘未清除干净，墙体释放出的水蒸气及会使密封失效。5,湿作业完成后，安装玻璃和窗扇前，清除爱惜的粘胶带或塑料带以及窗框部门的污物。6,玻璃和窗扇安装后，应检查配件是否漏装，安装是否坚实，窗扇启闭灵敏，验收前外开平开窗应关闭，防止疾风暴雨造成窗扇的损坏。7,验收前应对断桥铝门窗进行清洁和自检，不得运用对铝型材，玻璃及五金配件有腐蚀性的清洁剂；对自检出来的问题应刚好整改。五，工程验收1,断桥铝门窗工程验收应按GB50300建筑工程施工质量验收统一标准和GB50210建筑装饰装修工程质量验收规范执行
10、。2,断桥铝门窗工程的验收，应在隐藏工程验收和施工单位自检合格的基础上进行。3,工程验收时应检查下列文件和记录：3.1门窗生产许可证和安装资质证书。3.2工程设计计算书，设计说明书，施工图，门窗三性检查报告，断桥铝门窗产品质量合格证书，隐藏工程验收记录，安装施工自检记录以及铝型材，玻璃，密封材料，五金配件的产品合格证，质量保证书和进场验收记录，其中铝型材，平安玻璃和结构胶还应供应复验报告。3.3隐框窗还应供应结构胶和耐候胶的相容性试验报告，打胶和养护环境的温度，湿度记录。国产胶应供应产品生产认定证书，进口胶应供应商检合格证书。六，沿海地区安装施工中应特殊需要留意的事项沿海地区由于风雨中所含的盐
11、碱量比较大，部分地区存在运用国家标准严禁运用的未经淡化处理过的海沙状况，断桥断桥铝门窗的腐蚀问题比较严峻，应予以特殊的重视。除应依据上述的程序操作外，还应严格依据以下的程序操作：1,运入工地现场的断桥铝门窗应放置在通风良好，干燥且清洁的仓库内。2,放置处的的枕木面离地高度应NloOmm,每码堆不得超过15樟（扇），每槿（扇）间应用软材料垫平，以防止压伤及断桥铝，五金件间的相互摩擦破坏型材表面的爱惜膜。3,门窗洞口必须要有滴水线，安装前应先检验。因为流过海沙制成的墙面的雨水具有很强的腐蚀性，必须予以防范。4,安装铁片宜接受卡式，尽量削减破坏断桥铝爱惜层的加工量。5,断桥铝型材结合部应用中性胶进行
12、密封，防止雨水进入没有爱惜层的内腔。依据阅历，通常腐蚀是从没有爱惜层的内腔开始的。6,内外装修完工后，撕去爱惜胶带并清洁门窗，不得用腐蚀性的液体以及硬物清洁门窗,，以免破坏表面漆膜。7,重要提示:1）铝是活泼金属，爱惜层损伤处是没有防腐实力的，简洁发生腐蚀,应实行必要的措施加强对型材表面漆膜的爱惜。2）水是腐蚀之源，应防止雨水进入没有防腐实力的断桥铝型材内腔。门窗施工方案一，编制说明1.1编制依据1,淮安市平安房地产开发供应的江淮人家小区二期15#楼工程图纸及施工合同；2,建筑工程施工质量验收统一标准；3,建设工程平安生产管理条例；4,江淮人家小区二期12#,15#,18#楼工程施工组织设计。
13、二，工程概况2.1建设单位：淮安市平安房地产开发2.2工程名称：江淮人家小区二期12#,15#,18#楼工程。2.3工程地点：北京西路北面，北京北路东面江淮人家小区内2.4设计单位：北京中外建建筑设计2.5监理单位：淮安市中盛建设工程监理2.6施工单位：浙江新天一建筑淮安分公司2. 6建筑部分工程概况江淮人家小区二期12#楼工程，位于小区2#楼的东侧，基础为条形基础，主体为6层框架结构，异型截面框架柱；阁楼屋顶为坡屋面。0.000相当于黄海高程14.100m。15#楼工程，位于小区5#楼的东北侧，基础为条形基础，主体为6层框架结构，异型截面框架柱；阁楼屋顶为坡屋面。15#楼0.000相当于黄海
14、高程15.800m。江淮人家小区二期18#楼工程，位于小区5#楼的东面。18#楼基础为筏板式基础；主体为6层框架结构，异型截面框架柱；阁楼屋顶为坡屋面，0.000相当于黄海高程15.800m。江淮人家二期12#,15#,18#楼阳台门，窗户均接受塑钢门窗,，铝合金百叶窗。三，施工方法及要点3. 1工艺流程：弹线找规则一-门窗洞口处理一-安装连结件检查一-门窗处理检查一-安装一-四周嵌缝一-五金配件一-清理。3 .2门窗框成品堆放，保管，吊装。进入现场安装前，工程负责人必须对门窗安装队全体人员进行施工交底，并有书面交底材料存档，同时供应安装基准线。4 .3塑料门窗组装技术要求本门窗组装材料要求参
15、照苏JOo2-2000图集制作安装。门窗进场前必须对门窗进行门窗的抗风压，空气渗透，雨水渗漏三项基本物理性能的检验。我公司在成品帮助选材上特殊严格：门窗型材符合GB/8814的要求。门窗所用密封条符合GB/1200Z的要求。门窗所用的增加型钢及其紧固件表面均已作防锈处理。增加型钢的壁厚不小于1.2mm。门窗所用增加型钢紧固件及五金件的金属材料的规格和质量必须满足门窗的机械力学性能要求。门窗所用的玻璃必须为有国家合格证的浮法玻璃，厚度一般不低于5mm,中空玻璃则单层玻璃不低于4mmO门窗的装配：门窗框，门窗扇角强度符合国家标准。增加型钢必须和型材内腔一样，其长度以不影响端头的焊接为宜。用于固定每根增加型钢的紧固件不少于3个，其间距不大于30OnInb距型钢端头应不大于100mm。固定后的增加型钢不得松动。紧固件接受4mm的大头自攻螺钉，所钻基孔的孔径不大于3.2mm。门窗框打有排水槽。门窗框，门窗扇对角线相差不大于3mmo门窗框，门窗扇相邻构件装配间隙不大于0.5mm,相邻两构件焊接处的同一平面度不大于0.8mm。装配式结构的门窗框，门窗扇的四角处，在构件型材内腔应加衬连接件。连接件和增加型钢用紧固件连接。密封条装配后，匀整坚实，接口严密，无脱槽现象。装玻璃时在玻璃四周
