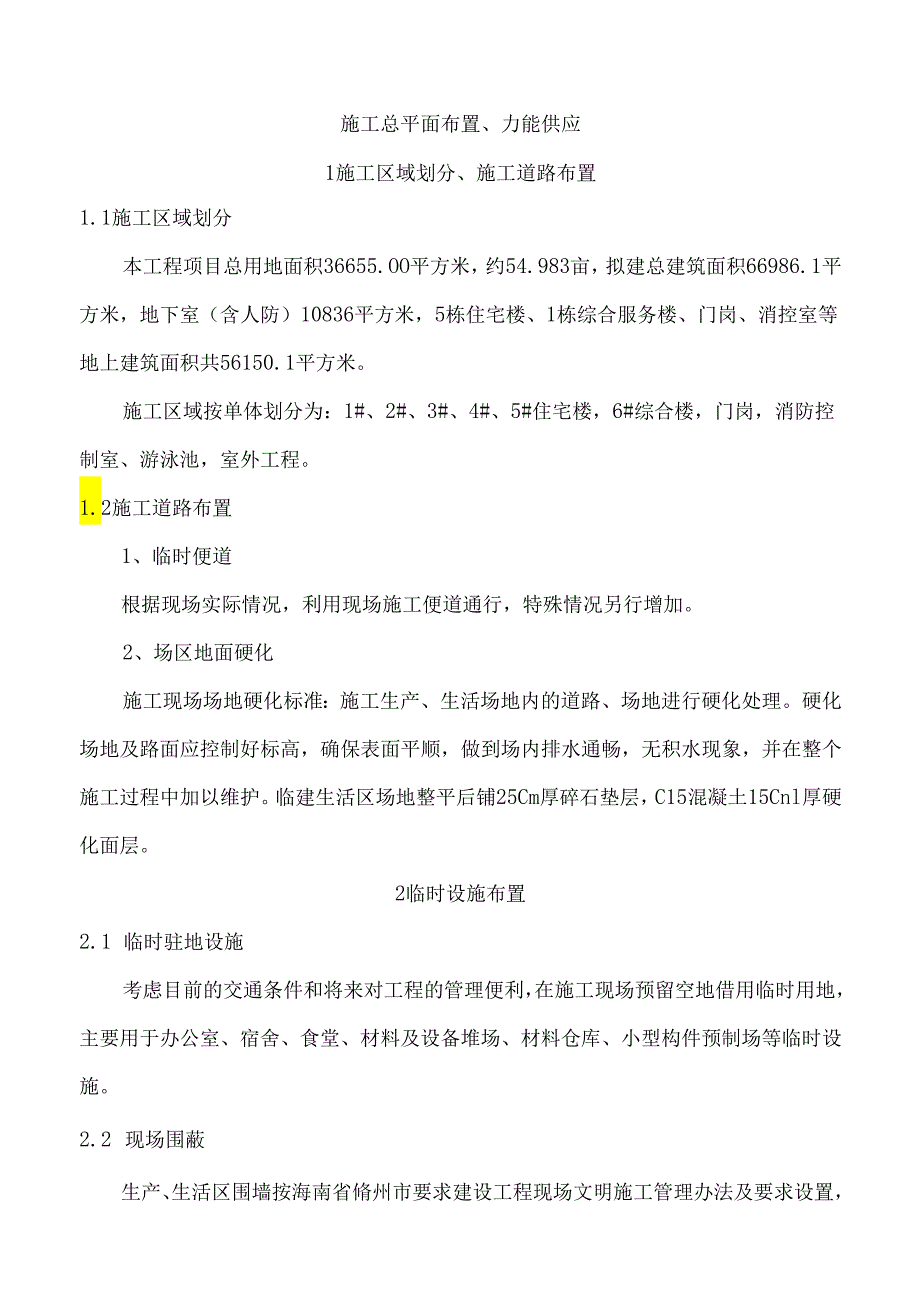

1、施工总平面布置、力能供应1施工区域划分、施工道路布置1.1施工区域划分本工程项目总用地面积36655.OO平方米，约54.983亩，拟建总建筑面积66986.1平方米，地下室（含人防）10836平方米，5栋住宅楼、1栋综合服务楼、门岗、消控室等地上建筑面积共56150.1平方米。施工区域按单体划分为：1#、2#、3#、4#、5#住宅楼，6#综合楼，门岗，消防控制室、游泳池，室外工程。1.2施工道路布置1、临时便道根据现场实际情况，利用现场施工便道通行，特殊情况另行增加。2、场区地面硬化施工现场场地硬化标准：施工生产、生活场地内的道路、场地进行硬化处理。硬化场地及路面应控制好标高，确保表面平顺，

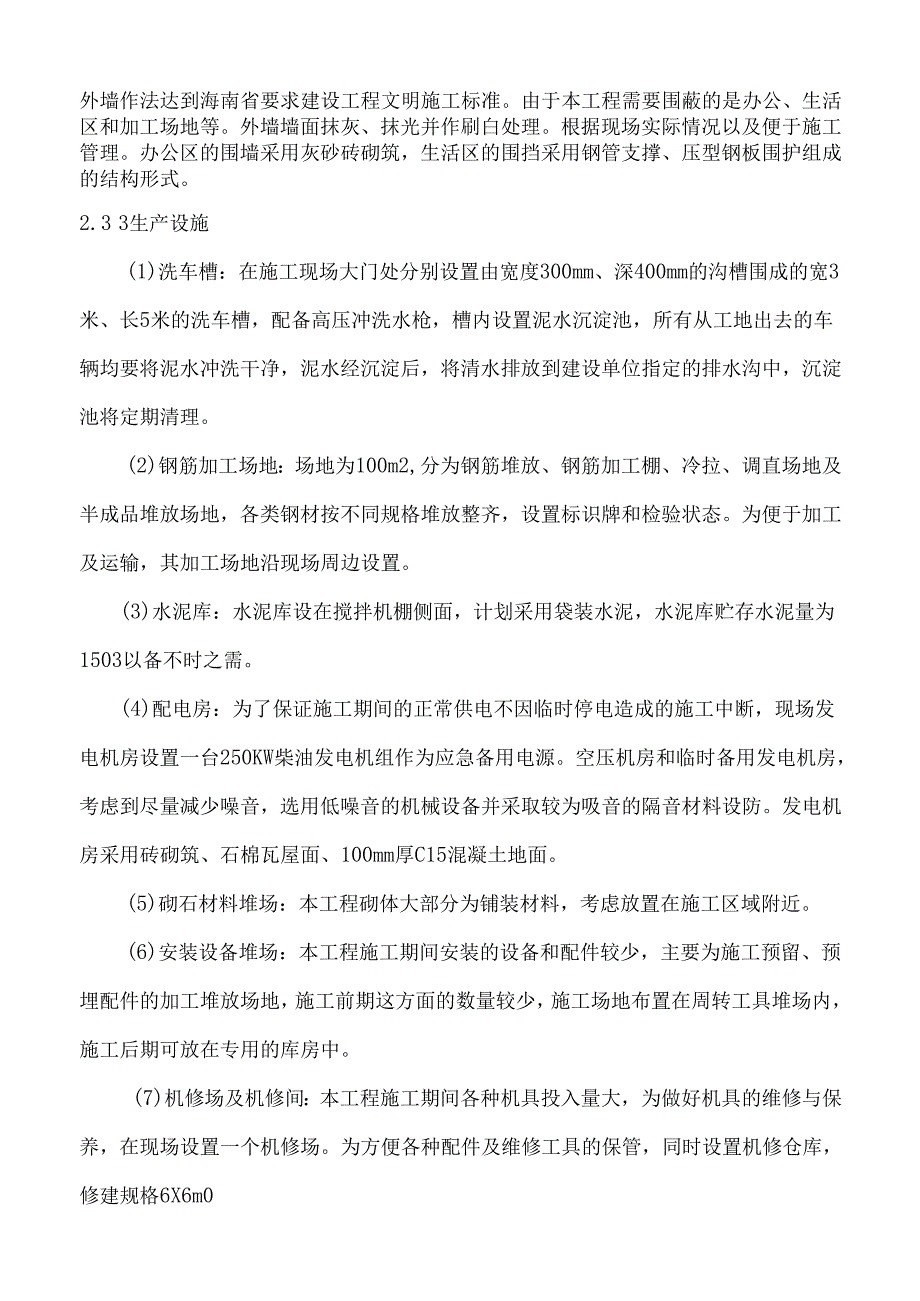

2、做到场内排水通畅，无积水现象，并在整个施工过程中加以维护。临建生活区场地整平后铺25Cm厚碎石垫层，C15混凝土15Cnl厚硬化面层。2临时设施布置2.1 临时驻地设施考虑目前的交通条件和将来对工程的管理便利，在施工现场预留空地借用临时用地，主要用于办公室、宿舍、食堂、材料及设备堆场、材料仓库、小型构件预制场等临时设施。2.2 现场围蔽生产、生活区围墙按海南省脩州市要求建设工程现场文明施工管理办法及要求设置，外墙作法达到海南省要求建设工程文明施工标准。由于本工程需要围蔽的是办公、生活区和加工场地等。外墙墙面抹灰、抹光并作刷白处理。根据现场实际情况以及便于施工管理。办公区的围墙采用灰砂砖砌筑，生
3、活区的围挡采用钢管支撑、压型钢板围护组成的结构形式。2.3 3生产设施(1)洗车槽：在施工现场大门处分别设置由宽度300mm、深400mm的沟槽围成的宽3米、长5米的洗车槽，配备高压冲洗水枪，槽内设置泥水沉淀池，所有从工地出去的车辆均要将泥水冲洗干净，泥水经沉淀后，将清水排放到建设单位指定的排水沟中，沉淀池将定期清理。(2)钢筋加工场地：场地为100m2,分为钢筋堆放、钢筋加工棚、冷拉、调直场地及半成品堆放场地，各类钢材按不同规格堆放整齐，设置标识牌和检验状态。为便于加工及运输，其加工场地沿现场周边设置。(3)水泥库：水泥库设在搅拌机棚侧面，计划采用袋装水泥，水泥库贮存水泥量为1503以备不时
4、之需。(4)配电房：为了保证施工期间的正常供电不因临时停电造成的施工中断，现场发电机房设置一台250KW柴油发电机组作为应急备用电源。空压机房和临时备用发电机房，考虑到尽量减少噪音，选用低噪音的机械设备并采取较为吸音的隔音材料设防。发电机房采用砖砌筑、石棉瓦屋面、100mm厚C15混凝土地面。(5)砌石材料堆场：本工程砌体大部分为铺装材料，考虑放置在施工区域附近。(6)安装设备堆场：本工程施工期间安装的设备和配件较少，主要为施工预留、预埋配件的加工堆放场地，施工前期这方面的数量较少，施工场地布置在周转工具堆场内，施工后期可放在专用的库房中。(7)机修场及机修间：本工程施工期间各种机具投入量大，

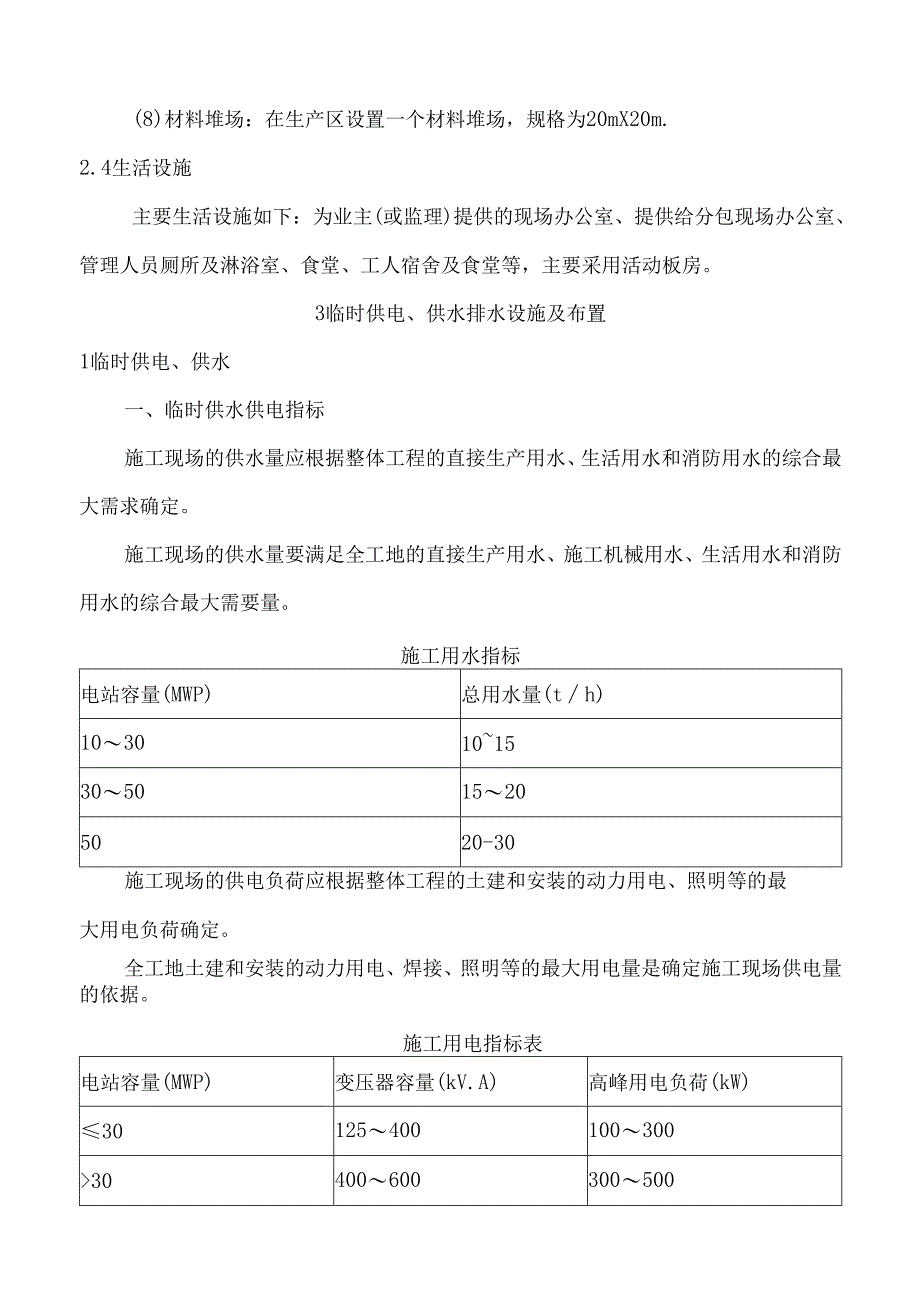

5、为做好机具的维修与保养，在现场设置一个机修场。为方便各种配件及维修工具的保管，同时设置机修仓库，修建规格6X6m0(8)材料堆场：在生产区设置一个材料堆场，规格为20mX20m.2.4生活设施主要生活设施如下：为业主(或监理)提供的现场办公室、提供给分包现场办公室、管理人员厕所及淋浴室、食堂、工人宿舍及食堂等，主要采用活动板房。3临时供电、供水排水设施及布置1临时供电、供水一、临时供水供电指标施工现场的供水量应根据整体工程的直接生产用水、生活用水和消防用水的综合最大需求确定。施工现场的供水量要满足全工地的直接生产用水、施工机械用水、生活用水和消防用水的综合最大需要量。施工用水指标电站容量(MW
6、P)总用水量(th)10301015305015205020-30施工现场的供电负荷应根据整体工程的土建和安装的动力用电、照明等的最大用电负荷确定。全工地土建和安装的动力用电、焊接、照明等的最大用电量是确定施工现场供电量的依据。施工用电指标表电站容量(MWP)变压器容量(kV.A)高峰用电负荷(kW)3012540010030030400600300500二、临时用电1、临时用电组织设计施工现场临时用电设备在5台及以上或设备总容量在50KW及以上者，应编制用电组织设计。施工现场临时用电设备在5台以下和设备总容量在50kW以下者，应制定安全用电和电气防火措施。临时用电组织设计及变更时，必须履行“
7、编制、审核、批准”程序，由电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施。变更用电组织设计时应补充有关图纸资料。临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。2、电工及用电人员电工必须经过按国家现行标准考核合格后，持证上岗工作；其他用电人员必须通过相关安全教育培训和技术交底，考核合格后方可上岗作业。安装、巡检、维修或拆除临时用电设备和线路，必须由电工完成，并应有人监护。上岗期间，电工必须穿戴合格的绝缘防护用品，使用检测合格的工具设备。3、用电档案施工现场临时用电必须建立安全技术档案。安全技术档案应由现场电气技术人员负责建立与管理
8、。临时用电工程应定期检查。定期检查时，应复查接地电阻值和绝缘电阻值。临时用电工程定期检查应按分部、分项工程进行，对安全隐患必须及时处理,并应履行复查验收手续。4、TN-S系统在施工现场专用变压器的低压电力系统，必须采用TN-S接零保护方式。保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出。电气设备的金属外壳必须与保护零线连接。当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不得一部分设备做保护接零，另一部分设备做保护接地。施工现场必须在配电室、配电系统的中间处和末端处做重复接地。5、接地与接地电阻施工临时用电的接地装置，应充
9、分利用现场内的自然接地体，但应保证其电气连接和热稳定性。接地装置不得采用铝导体做接地体或地下接地线。垂直接地体宜采用镀锌角钢、钢管、或光面圆钢，不得采用螺纹钢。6、接地线的连接接地线、PE线所用材质与相线、工作零线（N线相同时），其最小截面应符合右表要求。接地线与接地体连接端子采用线鼻连接，不得随意缠绕连接。接地线应使用黄绿双色线。7、接地的测试接地装置安装完成后，应对接地装置的阻值定期采用仪表进行测试。8、重复接地TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。在TN系统中，严禁将单独敷设的工作零线再做重复接地。9、接地电阻单台容量超过
10、100kVA或使用同一接地装置并联运行且总容量超过100kVA的电力变压器或发电机的工作接地电阻值不得大于4Q。在TN系统中，保护零线每一处重复接地装置的接地电阻值不应大于10o在工作接地电阻值允许达到IOQ的电力系统中，所有重复接地的等效电阻值不应大于10o10、保护接零在TN系统中，下列电气设备不带电的外露可导电部分应做保护接零：电机、变压器、电器、照明器具、手持式电动工具的金属外壳；电气设备传动装置的金属部件。配电柜与控制柜的金属框架。配电装置的金属箱体、框架及靠近带电部分的金属围栏和金属门。电力线路的金属保护管、敷设的钢索、起重机的底座和轨道、滑升模板金属操作平台等。安装在电力线路杆（
11、塔）上的开关、电容器等电气装置的金属外壳及支架。潮湿或条件特别恶劣施工现场的的电气设备必须采用保护接零。11、防雷施工现场内金属结构，当在相邻建筑物、构筑物等设施的防雷装置接闪器的保护范围以外且超过规定高度时，应安装防雷装置。当最高机械设备上避雷针（接闪器）的保护范围能覆盖其他设备，且又最后退出现场，则其他设备可不设防雷装置。机械设备或设施的防雷引下线可利用该设备或设施的金属结构体，但应保证电气连接。机械设备上的避雷针（接闪器）长度应为12m,塔式起重机可不另设避雷针（接闪器）。施工现场内所有防雷装置的冲击接地电阻值不得大于30o做防雷接地的电气设备，所连接的PE线必须同时做重复接地，同一台电
12、气设备的重复接地和防雷接地可共用同一接地体，但接地电阻应符合重复接地电阻值的要求。12、配电室配电室应靠近电源，并应设在灰尘少、潮气少、振动小、无腐蚀介质、无易燃易爆物及道路畅通的地方。配电室应设置警示标志，悬挂工地供电平面图、系统图、现场临电管理制度和安全操作规程。配电柜应编号，并应有用途标记。配电室应能自然通风，并有防止雨雪和动物进入的措施。配电室内配电柜一般为单排布置，配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于1.5m。配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于0.8m。配电柜侧面的维护通道宽度不小于Imo配电室的顶棚与地面的距离不低于311,配电装置的上端距
13、顶棚不小于0.5mo配电室的耐火等级不低于3级，室内配置砂箱和灭火器。配电室的照明分别设置正常照明和事故照明。13、配电箱及开关箱（1）三级配电系统施工现场从总配电开始至用电设备之间，经过三级配电装置配送电力，即由总配电箱（一级箱）或配电室的配电柜开始，依次经由分配电箱（二级箱）、开关箱（三级箱）到用电设备。总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m,开关箱与其控制的固定式用电设备的水平距离不宜超过3m。（2）三级漏电保护系统用电系统应设置总配电箱漏电保护、分配电箱漏电保护和开关箱漏电保护三级保护。漏电保护器的额定漏电动作电流
14、和动作时间应合理配合，形成分级分段保护;漏电保护器应安装在配电箱和开关箱靠近负荷的一侧。总配电箱中漏电保护器的额定漏电动作电流应大于30mA,额定漏电动作时间应大于0.1s,但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mASo分配电箱中漏电保护器的额定漏电动作电流应在75-100mA,额定漏电动作时间不应大于0.Iso开关箱中漏电保护器的额定漏电动作电流不应大于30mA,额定漏电动作时间不应大于0.1s。使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品,其额定漏电动作电流不应大于15mA,额定漏电动作时间不应大于0.1s。（3）配电箱及开关箱的设置配电箱、开关箱必须使用3C认
