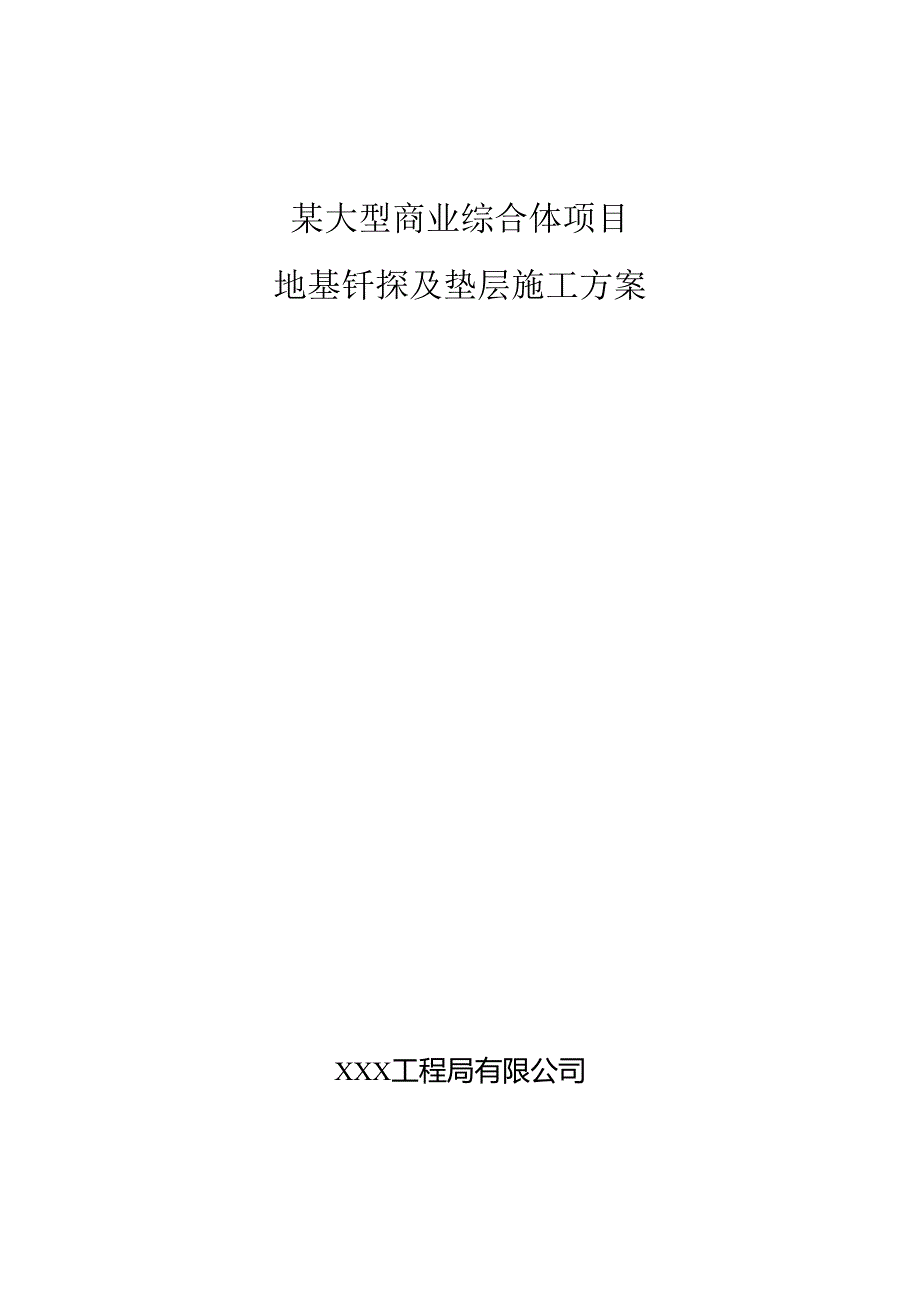

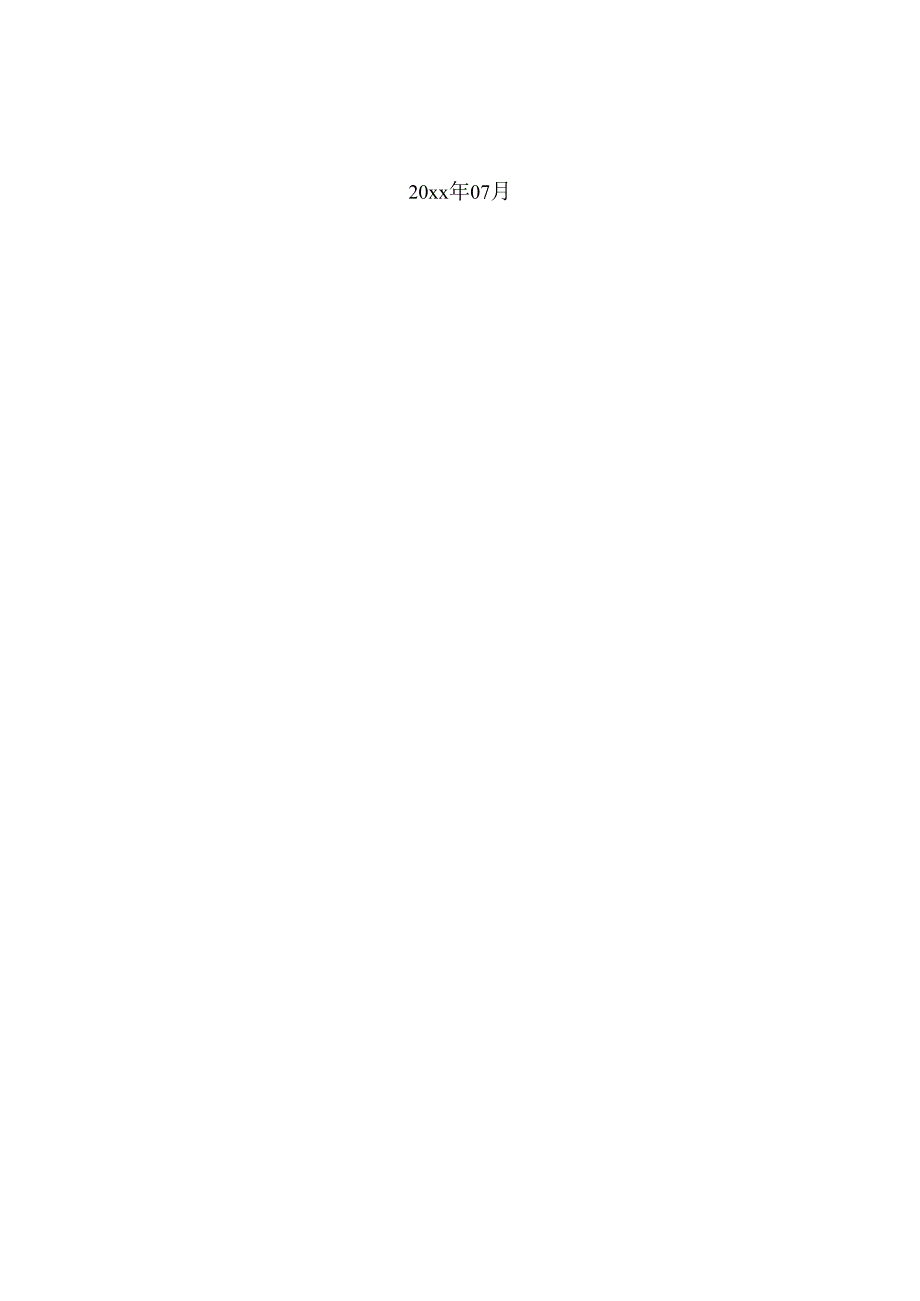

1、某大型商业综合体项目地基钎探及垫层施工方案XXX工程局有限公司20xx年07月目录.1.1一、编制依据二、工程概况2.1、工程简介12.2、地质条件12.3设计概况22.4基础概况3三、钎探施工准备与作业条件5四、钎探施工方法6五、地基验槽85.1、 天然地基验槽应检验内容85.2、 轻型动力触探应检查内容85.3、 3、.8/、不-1.91.1、 施工顺序与组织91.2、 垫层施工工艺流程91.3、 混凝土垫层浇筑10七、质量措施107. 1、钎探质量控制107.1、 褥垫层质量控制107.2、 混凝土垫层质量控制11八、安全文明施工128. 1、女指1212138.1、 文明施工措施九、附
2、图1、本工程施工组织设计2、本工程岩土工程勘察报告3、本工程地基处理工程施工图4、建筑地基基础设计规范(GB50007-2011)5、建筑地基处理技术规程(JGJ79-2012)6、建筑基桩检测技术规范(JGJlO6-2014)7、砌体工程施工质量验收规范GB50203-20118、建筑地基基础工程施工质量验收规范GB50202-20189、建筑施工模板安全技术规范JGJI62-200810、国家地方政府及公司现行的其他技术标准、施工及验收规范2.1、工程简介工程名称某大型商业综合体项目广场大商业工程地点XXX市XXX区XXX路以南，XXX街以东，XXX路以北，XXX大街以西建设单位XXXXX
3、X地产开发有限公司设计单位XXX建筑设计有限公司监理单位XXX省建设监理有限公司勘察单位XXX市勘察测绘研究院施工单位XXX工程局有限公司2.2、地质条件根据某大型商业综合体项目项目2#地块岩土工程勘察报告，基槽开挖深度影响范围内主要土层如下：填土(Q)：根据成分为不同，分为杂填土与素填土。填土表层为拆迁时形成，其余堆积时间不一，约120年，均匀性差。杂填土：杂色，稍密，成分复杂，含大量砖块、碎石、碎块、灰渣等建筑垃圾及植物根系，局部含生活垃圾，充填黏性土。该层厚度不均匀，分布普遍。I素填土：黄褐色褐黄色，局部灰褐色，可塑，稍密，湿，以黏性土为主，含少量植物根系、碎石、砖屑。粉质黏土、卵石（Q
4、4alR）：粉质黏土：褐黄色，可塑，刀切面较光滑，含铁锅氧化物、少量卵石。该层分布较普遍。I卵石：杂色，稍密，母岩成分为灰岩、砂岩，亚圆形为主，局部磨圆度较差为碎石，粒径一般210cm,含量约5060%,充填褐黄色黏性土、圆砾。该层呈透镜体状分布。该层仅63#、77#、103#钻孔揭示。粉质黏土、卵石（QSMI）.粉质黏土：浅棕黄色棕黄色，可塑，局部硬塑，刀切面稍光滑，含铁镒氧化物、风化碎屑、少量卵石，局部混砂粒。该层分布较普遍。I卵石：杂色，稍中密，母岩成分为灰岩、砂岩，亚圆形为主，局部磨圆度较差为碎石，粒径一般210cm,局部含漂石，含量约6075%,充填浅棕黄色黏性土、圆砾，局部胶结、半
5、胶结。该层呈带状或透镜体状分布。泥岩、砂岩、石灰岩（C2PR）：强风化泥岩：灰色灰黄色，局部灰黑色、褐红色，原岩结构大部分破坏，矿物成分发生改变，岩芯多呈土状、碎块状，少量柱状，部分呈半岩半土状，块状、柱状岩芯刀多可插碎，局部含铁质结核。岩石坚硬程度属极软岩，岩体破碎程度属破碎、极破碎，岩体基本质量等级属V级。I全风化泥岩：灰色灰黄色，原岩结构基本破坏，剧烈风化，岩芯多呈土状、零星碎块状，碎块手可掰断。2中风化泥岩：灰色深灰色，泥质结构，层状构造，主要矿物成分为黏土矿物及少量石英，裂隙较发育，岩芯呈柱状、短柱状，锤击声哑，采取率约60-85%,RQD=040。3全风化砂岩：灰黄色，密实；原岩结
6、构基本破坏，剧烈风化呈中细砂状、土状，夹少量母岩硬块。,强风化砂岩：灰色、灰黄色，大部分矿物已风化变质，钻探岩芯呈短柱状、碎块状，局部柱状，柱长320cm,岩芯采取率约2545%,RQD=O15。2.3设计概况本工程为框架结构。基础形式为筏板+下柱墩。本工程地基基础均采用天然地基，天然地基上的基础开槽后应进行普遍钎探,并及时组织相关单位验槽，合格后方可进行下道工序的施工。2.4基础概况基础形式为筏板+下柱墩。下柱墩、塔吊基础等负一层所在标高土层主要为粉质黏土、卵石。典型基础节点如下:VitiIVr11.工X7.4沟沟IW?4HI肝删“WHH期TTOM瑞-I-三*-祝QVIfi0Tf三BK三Is
7、MlHlHWlI45筏板上集水坑大样筏板变标高大样41三1.三BIMW*IRHtiUC1.；.；：(!1.Z-i三.IttMl3U:*QIiWw2iKiiHliUiiiUff三V:弋1.aRUM*S.MMl110-一(JQfUIHfyMI三三娴崎Js1、基坑开挖的尺寸及位置偏差应满足施工和规范要求，建筑物位置的标准轴线桩、水平桩及灰线尺寸，必须经过检查，并办完预检手续。2、基坑表面的浮土清理干净,标高和表面平整度符合设计要求和规范规定。按程序进行分段验槽，对发现的不符合设计要求的土层，必须进行完地基处理,并办理隐检记录。3、对照图纸检查集水坑槽的位置、数量、平面尺寸是否与设计相符。4、由于本工
8、程基坑开挖面积大，基坑分为一次和二次开挖，现场商墅商铺先进行施工，接着公寓和商墅区进行施工。按以上施工顺序提供的作业面，根据验槽顺序安排钎探作业，以节约工期。5、按需要做好地基钎探施工的人员、机具配备，按施工流水段划分等具体要求组织作业班组，并提前做好技术交底工作。6、钎探机具准备电动触探仪:锤重IOkg,钎尖直径40mm,钎杆直径为22mm,提钎电机2.2KW,打钎电机0.75KW；其他有铅丝、手推车、夹具、撬棍（拔钢钎用）、钢卷尺等。7、人员准备序号工种人数备注1测量员2人数为单个钎探机施工人数，根据施工片区进行人数调整2放线工23打钎工14记录工15修坡工56泥工107挖掘机司机18、材
9、料准备序号工种规格数量单位备注1砂子细砂974M3砖胎模边伸出100mm2页岩砖240X11553mm28280块3铁丝IOmm3000m4木方4090mm根据垫层面积M35混凝土C15根据垫层面积M3四、钎探施工方法1、基坑开挖后应避免对基土的扰动，基底标高以上预留30Cm的土层不挖,根据机械开挖顺序，每台挖土机配备人员跟踪进行人工清土修坡。2、根据土质情况，分区段布置钎探点，钎探点布置图见附图。3、钎探点布置原则：钎探点按梅花型布置，间距1.5m,深度2.1m,钎杆直径22mm；最外侧探孔伸出基础外边线50cm；出现明显异常时，间距加密至掌握异常边界，供按钎探孔平面布置图在现场布置钎探孔时
10、，如果在柱基、电梯坑的放坡斜面上时，将孔下移到坑中，距坑下边300mm；如果布置孔时赶在放坡边缘时，将钎探孔外移到距坑上边500m11io表A.2.4轻型动力触探检睑深度及间距（m）排列方式基坑或基槽宽度检验深度检验间距中心一排2.02.14、钎探孔位撒上白灰点。钎探杆上预先划好300mm横线。放钎点线一就位打钎一拔钎一灌砂一整理记录记录锤击数检查孔深5、灌砂选择细砂:细度模数为2.2T.6,平均粒径为0.35-0.25mm。6、根据钎探点布置图，在基坑底面确定钎探点，每点钎探完成后在孔位上方用页岩砖编号进行覆盖，以便于进行钎探、记录和检查验收。7、地基钎探采取人工打钎的方法:一般钢钎，用直径
11、由25mm的螺纹钢筋制成，钎头呈60度尖锥形状，钎长2.5m；10公斤大锤。其他工具：麻绳或铅丝、凳子、手推车、撬棍（拔钢钎用）、钢卷尺等a、钎探孔位置根据平面布置图放线，孔位钉上小木桩或洒上白灰点。钢钎.上预先划好横线，间距1.5m,钎探孔孔深2.1米。b、将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，用大锤打钢钎的顶端;锤举高度一般为5070cm,将钎垂直打入土层中。c、一人记录锤击数。钎杆每打入土层30Cnb记录一次锤击数。如遇到异常情况，当贯入15Cm锤击数超过50击时，可停止实验。按地基钎探记录（资料表格）执行。d、拔钎:用铅丝将钎杆绑好，留出活套，套内插入撬棍，利用杠杆原理将钎
12、拔出，拔除后用砖盖孔。e、移位:将钢钎搬到下一个孔位，以便继续打钎。8、地基钎探采取机械打钎的方法，锤重IOkg,打钎时穿心锤落距50Cnb使其自由下落，将触探杆垂直打入土层中。每打30cm,记录一次锤击数。如遇到异常情况，当贯入30Cm大于100击或贯入12Cm锤击数超过50击时，可停止实验。9、钎探完，将不同强度（锤击数）的土在记录表上用色笔或符号加以区分，在平面布置图上注明特硬、特软点位置，以便设计、勘查等有关部门验槽时分析使用，经验收后探孔要用砂土灌实。10、基坑挖至基底标高，再经过打钎后会同建设、设计、勘查、监理等部门检查地基土质是否符合要求。如有不符要求的松软土层，办理地基处理隐检
13、资料,按要求进行地基处理，并做好地基处理记录，处理完全符合要求后，做好隐蔽工程记录。五、地基验槽1.1、 天然地基验槽应检验内容1、根据勘察、设计文件核对基坑的位置、平面尺寸、坑底标高；2、根据勘察报告核对基坑底、坑边岩土体和地下水情况；3、检查空穴、古墓、古井、暗沟、防空掩体及地下埋设物的情况，并应查明其位置、深度和性状；4、检查基坑底土质的扰动情况以及扰动的范围和程度；5、检查基坑底土质受到冰冻、干裂、受水冲刷或浸泡等扰动情况，并应查明影响范围和深度。1.2、 轻型动力触探应检查内容天然地基验槽前应在基坑或基槽底普遍进行轻型动力触探检验，检验数据作为验槽依据。轻型动力触探应检查下列内容：1、地基持力层的强度和均匀性；2、浅埋软弱下卧层或浅埋突出硬层；3、浅埋的会影响地基承载力或基础稳定性的古井、墓穴和空洞等。轻型动力触探宜采用机械自动化实施，检验完毕后，触探孔位处应灌砂填实。5. 3、验槽流程每段钎探完成具备验槽条件后，由施工单位发起申请，建设单位组织邀请监理单位、设计单位、勘察设计单位、施工单位、质量监督单位等单位，进行验槽，并做好地基验槽检查记录，应由建设、勘察、设计、监理、
