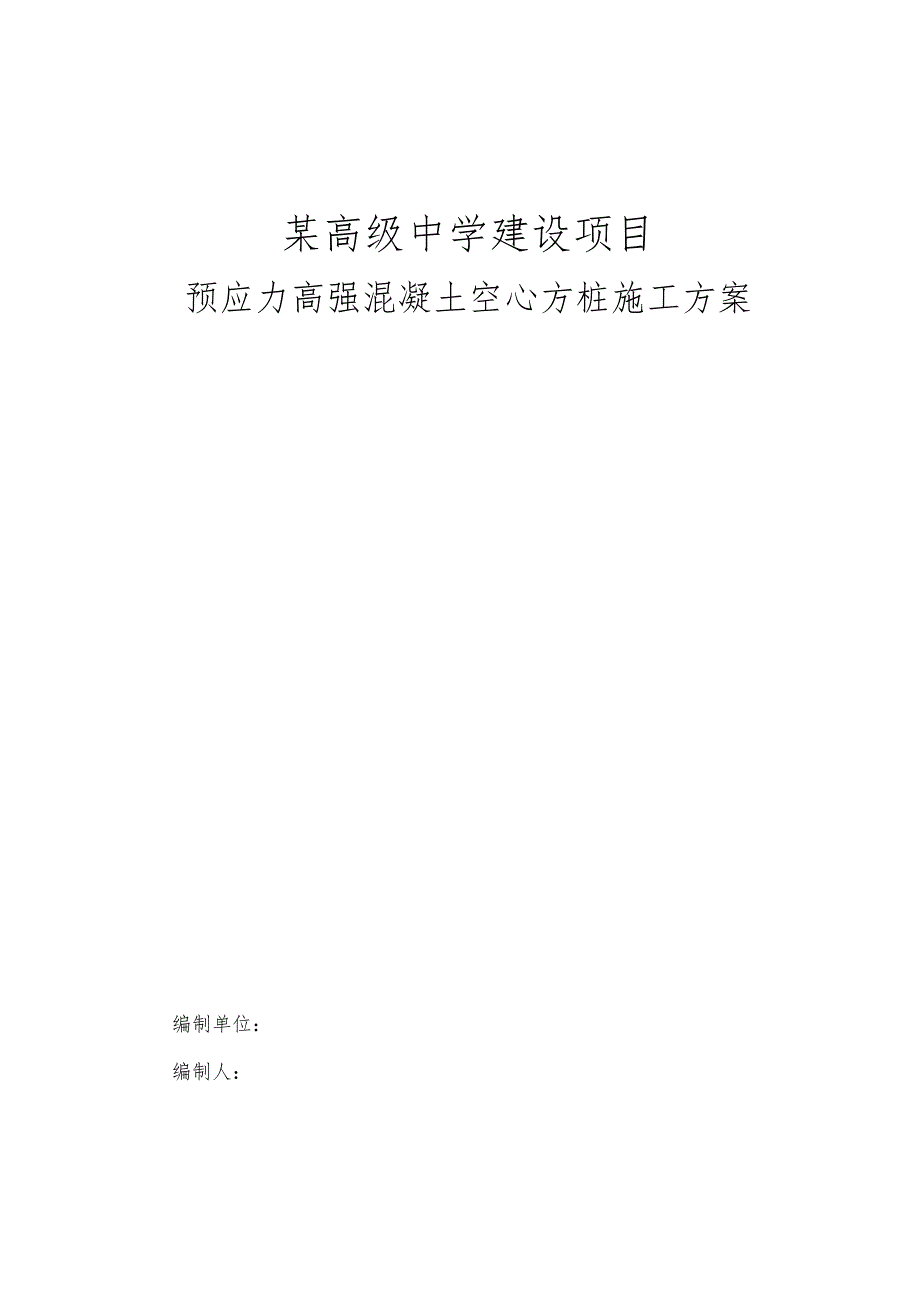

1、某高级中学建设项目预应力高强混凝土空心方桩施工方案编制单位：编制人：日期:目录2工程概况12.1工程建设概况12.2桩基设计概况22. 3工程地质与水文地质条件23施工安排41. 1组织机构及职责分工42. 2项目管理目标63. 3各项资源供应方式74. 4施工流水段的划分75. 5工程施工重点和难点分析及应对措施84施工进度计划105施工准备与资源配置计划116. 1施工准备117. 2资源配置计划126施工方法及工艺要求128. 1Z1I1一.129. 21.i1310. 3质量检测及验收1711. 4施工重难点控制187各项管理计划1911.1 度管理计划1912. 2质量管理计划201

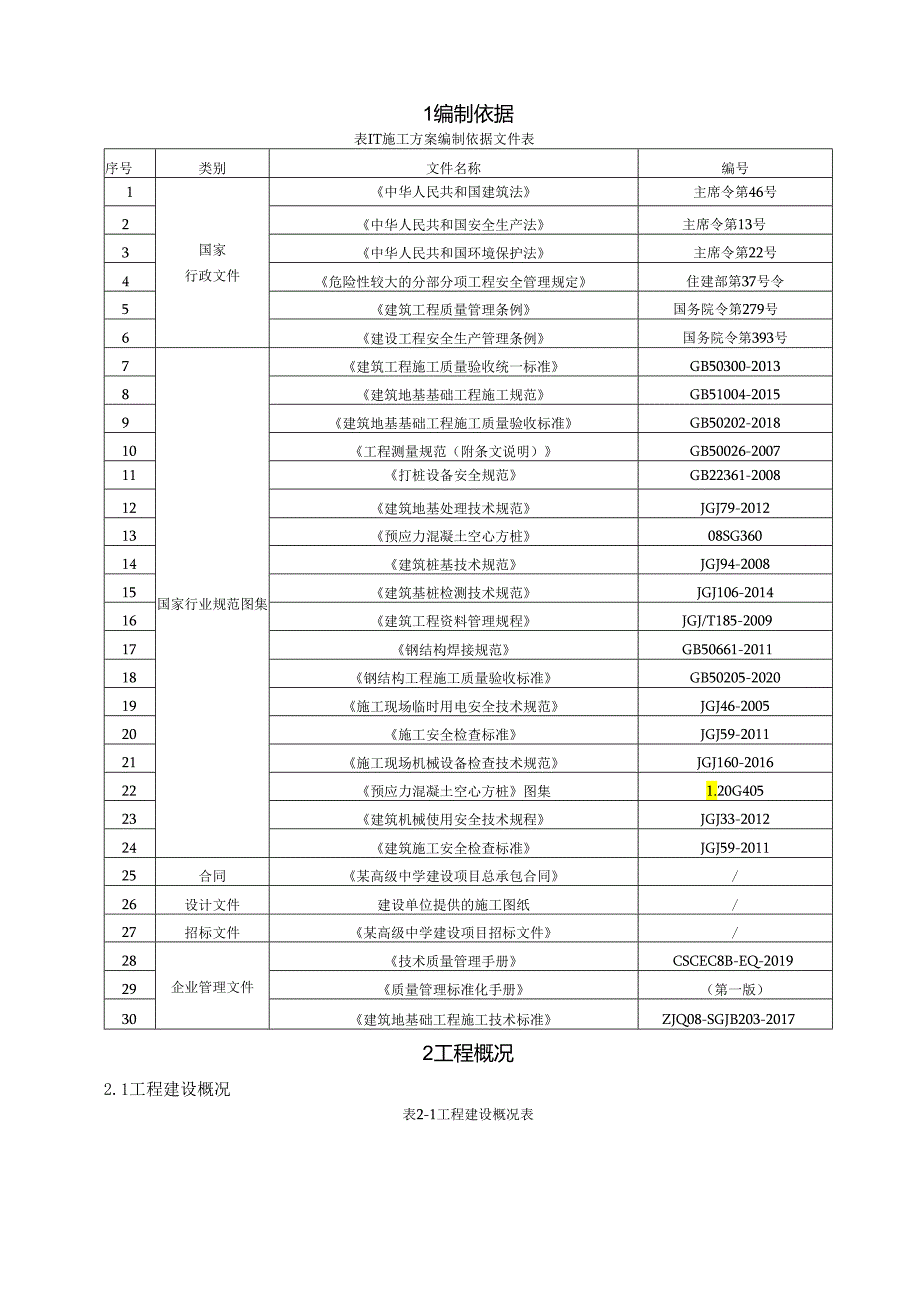

2、3. 安全管理计划2414. 4环境管理计划2615. 5成本管理计划2616. 6绿色施工管理计划2617. 7成品保护管理计划278安全应急预案与措施27某高级中学建设项目-预应力高强混凝土空心方桩施工方案1编制依据表IT施工方案编制依据文件表序号类别文件名称编号1国家行政文件中华人民共和国建筑法主席令第46号2中华人民共和国安全生产法主席令第13号3中华人民共和国环境保护法主席令第22号4危险性较大的分部分项工程安全管理规定住建部第37号令5建筑工程质量管理条例国务院令第279号6建设工程安全生产管理条例国务院令第393号7国家行业规范图集建筑工程施工质量验收统一标准GB50300-20
3、138建筑地基基础工程施工规范GB51004-20159建筑地基基础工程施工质量验收标准GB50202-201810工程测量规范（附条文说明）GB50026-200711打桩设备安全规范GB22361-200812建筑地基处理技术规范JGJ79-201213预应力混凝土空心方桩08SG36014建筑桩基技术规范JGJ94-200815建筑基桩检测技术规范JGJ106-201416建筑工程资料管理规程JGJ/T185-200917钢结构焊接规范GB50661-201118钢结构工程施工质量验收标准GB50205-202019施工现场临时用电安全技术规范JGJ46-200520施工安全检查标准JG
4、J59-201121施工现场机械设备检查技术规范JGJ160-201622预应力混凝土空心方桩图集1.20G40523建筑机械使用安全技术规程JGJ33-201224建筑施工安全检查标准JGJ59-201125合同某高级中学建设项目总承包合同/26设计文件建设单位提供的施工图纸/27招标文件某高级中学建设项目招标文件/28企业管理文件技术质量管理手册CSCEC8B-EQ-201929质量管理标准化手册（第一版）30建筑地基础工程施工技术标准ZJQ08-SGJB203-20172工程概况2.1工程建设概况表2-1工程建设概况表工程名称某高级中学建设项目工程性质学校建设规模小学部、初中部、高中部、
5、学术交流中心、教职工公寓、学生宿舍、综合行政楼、食堂及配套设施，共22栋单体。工程地址山东省东营市天目山路以西、烟台路以南、香山路以东、栖霞路以北。总占地面积21.44公顷总建筑面积15.84万in?建设单位中源(东营)教育科技有限公司结构类型主体：框架结构设计单位东营市建筑设计研究院工程施工范围包括主体、装饰装修、设备采购及安装、室外配套、景观绿化、智能化系统等。勘察单位山东东信岩土工程有限公司合同要求质量合格监理单位东营华为工程项目管理有限公司工期600日历天总承包单位中国建筑第八工程局有限公司安全确保无安全事故发生2.2桩基设计概况本设计采用高强预应力混凝土空心方桩，桩长为25-26米，
6、持力层为勘察报告中的(9)粉土层和(9-1)粉质黏土层。桩型分为2种：PHS-AMOO(220)T2+13和PHS-AB400(220)T3+13,其空心直径为220mm,混凝土使用C80P12,桩基施工拟采用静压沉桩工艺，压桩机所能提供的最大压桩力不宜小于360吨。本工程试桩采:6根高强预应力混凝土空心方桩，堆载法试桩。桩型分为2种，试桩1：PHS-AB400(220)-29b；试桩2：PHS-AB400(220)-12bo桩1桩2均做破坏性试验以确定单桩承载力，桩1单桩竖向极限承载力标准估算值为2200KN/根。2. 3工程地质与水文地质条件2. 3.1气候特征本勘察场地属北温带半湿润大陆
7、性气候，光照充足，四季分明。年平均气温12.203极端最高气温410C,极端最低气温-220C,1月份气温最低，7-8月份气温最高。年平均降水量60Imnb最大降水量95Omnb最小降水量284.6mm,夏季降水量年平均50Omm以上，尤其集中在6-9月份内，降水量占全年的60%-70%,2月份降水量最小，只有4-7Inn1。年水面蒸发量为1944.2mm,4-5月份蒸发量最大，为同期降水量的6-7倍。本场区太阳辐射总量为123.6727.6千卡/cm3。全年日照量平均2750h,年均日照量7.5h,日照率62%。大气相对湿度年平均66%。年平均无霜期为211天。风向随季节有明显变化，春季主要
8、为西南风、东北风，夏季多西南风、西北风，秋冬季出现偏北风，形成寒流，具有冬季干冷、夏季暖湿、春季多风沙、干旱的气候特征。年平均风速3.70ms,月平均风速3-5月份较大，为4.30-5.00mso3. 3.2区域地质构造特征该场区范围位于华北地台济阳拗陷区，地表被第四纪河流冲积及海陆交互相沉积物某高级中学建设项目-预应力高强混凝土空心方施工方案所覆盖，以粘性土、粉土为主，局部分布有软土地层。地貌特征表现为河流冲积平原，且微地貌发育。4. 3.3地层条件根据野外钻探揭露及室内土工试验结果，构成拟建场地的主要地层属于第四纪黄河三角洲冲积平原沉积土层。在勘察深度内将主要地层划分为10层，分层详述如下
9、：(1)层：素填土(Q4ml),黄褐色，以粉质黏土为主，掺杂粉土，夹黏土团块，局部表层含大量建筑垃圾，含植物根系及腐殖质，土质不均匀，该层为新近回填土，回填时间约为5-10年，结构松散，压缩性较高。(2)层：粉土(Q4al),黄褐色，土质较均匀，夹红褐色粉质黏土，含少量Fe质条斑、有机质及贝壳碎片，湿-很湿，稍密-中密，摇振反应中等，无光泽反应，干强度低，韧性低。(2)夹层：粉质黏土(Q4al),黄褐色，土质不均匀，局部夹红黏土，含少量有机质，见Fe质条斑，流塑-软塑，摇振无反应，稍有光泽，干强度中等，韧性中等。(3)层：粉质黏土(Q4al),黄褐色，土质不均匀，夹粉土薄层，含少量有机质，见F
10、e质条斑，流塑-软塑，摇振无反应，稍有光泽，干强度中等，韧性中等。(4)层：粉土(Q4al),黄褐色-浅灰色，土质较均匀，夹多层粉质黏土薄层或透镜体，含少量有机质及贝壳碎片，湿，中密，摇振反应中等，无光泽反应，干强度低，韧性低。(5)层：粉土(Q4al),深灰色，土质较均匀，夹粉质黏土薄层或透镜体，含少量有机质及贝壳碎片，湿，中密，摇振反应迅速，无光泽反应，干强度低，韧性低。(5)夹层：粉质黏土(Q4al),深灰色，土质不均匀，夹粉土薄层及透镜体，含少量有机质，软塑，摇振无反应，稍有光泽，干强度中等，韧性中等。(6)层：粉质黏土(Q4al),深灰色-浅灰色，土质不均匀，含少量有机质及贝壳碎片，
11、软塑，摇振无反应，稍有光泽，干强度中等，韧性中等。(6)夹层：粉土(Q4al),浅灰色，土质较均匀，含少量贝壳碎片，见Fe质条斑，湿，中密，摇振反应迅速，无光泽反应，干强度低，韧性低。(7)层：粉土(Q4al),灰黄色，土质较均匀，夹多层粉质黏土薄层或透镜体，黏粒含量稍高，含Fe质条斑，湿，中密，摇振反应迅速，无光泽反应，干强度低，韧性低。(8)层：粉质黏土(Q4al),黄褐色，土质不均匀，夹粉土薄层，含少量有机质及贝壳碎片，下部见Fe质条斑，局部含砾石，软塑，摇振无反应，稍有光泽，干强度中等，韧性中等。(9)层：粉土(Q4al),黄褐色，土质较均匀，夹粉质粘土薄层，含少量Fe质条斑，湿，中密
12、-密实，摇振反应迅速，无光泽反应，干强度低，韧性低。(9T)层：粉质粘(Q4al),黄褐色，土质不均匀，粉粒含量稍高，含少量贝壳碎片,局部含砾石，可塑，摇振无反应，有光泽，干强度中等，韧性中等。(Io)层：粉质粘(Q4al),黄褐色，土质不均匀，上部粉粒含量高，夹粉土薄层，含少量贝壳碎片，可塑，摇振无反应，稍有光泽，干强度中等，韧性中等。3施工安排3.1组织机构及职责分工1项目组织架构如下：2人员分工及职责见下表所示。表3-1组织架构人员职责表序号管理职务姓名职责和权限1项目经理张维杰1对现场的质量、安全、成本、进度等全面负责。2明确项目的各项管理目标并分解落实3明确项目管理机构组织形式，参与
13、配置项目其他管理人员，明确相关人员的职责和权限。负责对项目管理人员的考核考评工作。4组织项目管理和产品实现过程的策划。如：项目管理策划与实施计划、施工组织设计、关键施工方案、总平面组织、总计划等。5全面负责项目过程管理，保证完成项目各项管理目标。6协调好与工程有关的各方关系，并有效沟通。2生产经理桑成龙1是项目工期管理直接责任人。各相关方施工协调现场负责人。2负责项目年度计划、月周计划的编制与实施。负责施工资源计划编制及落实各项施工资源的计划与进出场调配工作。3负责现场平面管理的实施与运行。负责项目标准化设施管理。4负责项目分包管理。5负责现场周边环境的管理与协调。6负责项目安全施工、绿色施工
14、及环境管理。7主持编制总包管理方案，组织落实总包管理工作。3项目总工姜丰1负责项目技术质量的全面管理工作。2主持编制施工组织总设计、专项施工方案等策划文件，组织专家对策划文件进行论证。3组织策划并实施项目双优化，负责与设计、建设单位的技术洽商。4组织项目各项验收管理工作。负责技术质量工作的相关方沟通工作。5组织实施项目危险源辨识、风险评价；项目环境因素识别、评价及控制策划6负责牵头编制总进度计划。4安全总监刘林洋1组织项目的职业健康安全和环境管理教育。2负责项目相关职业健康安全/环境管理法律法规的识别、收集和提供。3组织项目职业健康安全/环境管理检查，定期进行监测，发现问题下达整改通知单，并对整改情况进行验证。4组织进行环境及职业健康安全的合规性评价。负责安全管理的相关方沟通体系的建立与维护。5安装经理谢亚洲1主持安装工程总进度计划编制和调整，并领导施工；主持安装工会曾方
