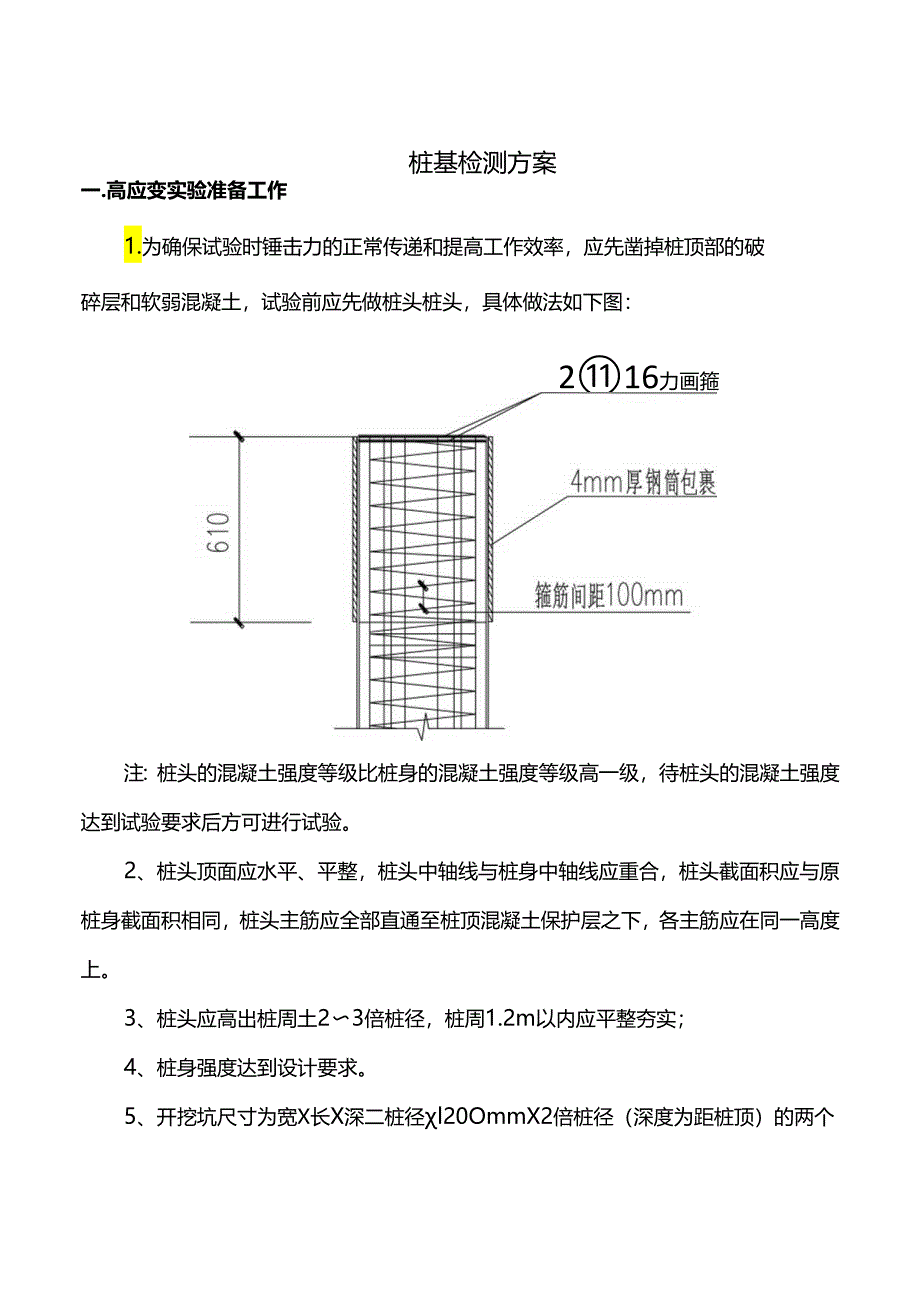

1、桩基检测方案一.高应变实验准备工作1.为确保试验时锤击力的正常传递和提高工作效率，应先凿掉桩顶部的破碎层和软弱混凝土，试验前应先做桩头桩头，具体做法如下图：216力画箍注：桩头的混凝土强度等级比桩身的混凝土强度等级高一级，待桩头的混凝土强度达到试验要求后方可进行试验。2、桩头顶面应水平、平整，桩头中轴线与桩身中轴线应重合，桩头截面积应与原桩身截面积相同，桩头主筋应全部直通至桩顶混凝土保护层之下，各主筋应在同一高度上。3、桩头应高出桩周土23倍桩径，桩周1.2m以内应平整夯实；4、桩身强度达到设计要求。5、开挖坑尺寸为宽X长X深二桩径l20OmmX2倍桩径（深度为距桩顶）的两个相对的坑。砌筑工作

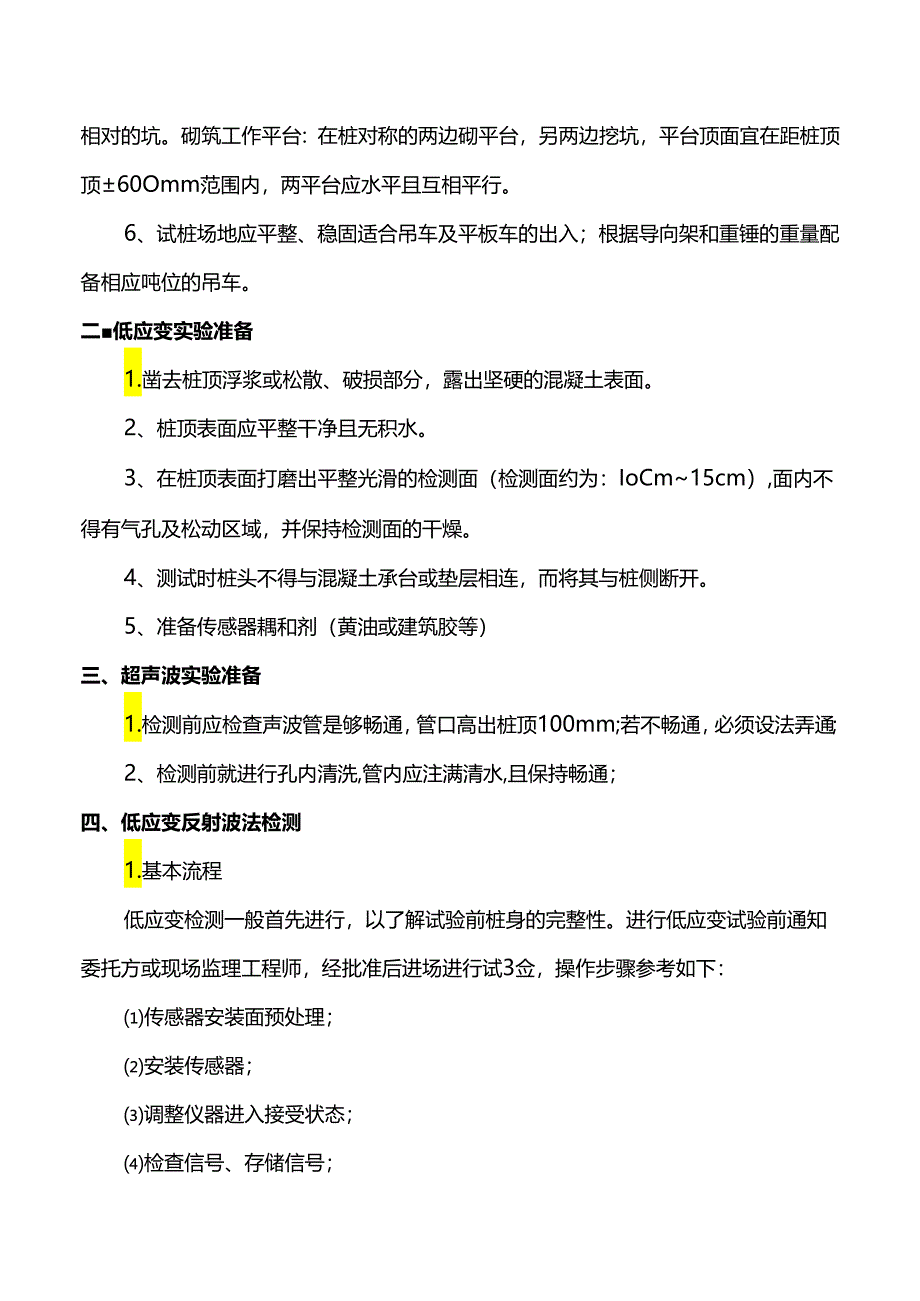

2、平台：在桩对称的两边砌平台，另两边挖坑，平台顶面宜在距桩顶顶60Omm范围内，两平台应水平且互相平行。6、试桩场地应平整、稳固适合吊车及平板车的出入；根据导向架和重锤的重量配备相应吨位的吊车。二低应变实验准备1.凿去桩顶浮浆或松散、破损部分，露出坚硬的混凝土表面。2、桩顶表面应平整干净且无积水。3、在桩顶表面打磨出平整光滑的检测面（检测面约为：IoCm15cm）,面内不得有气孔及松动区域，并保持检测面的干燥。4、测试时桩头不得与混凝土承台或垫层相连，而将其与桩侧断开。5、准备传感器耦和剂（黄油或建筑胶等）三、超声波实验准备1.检测前应检查声波管是够畅通，管口高出桩顶100mm;若不畅通，必须设

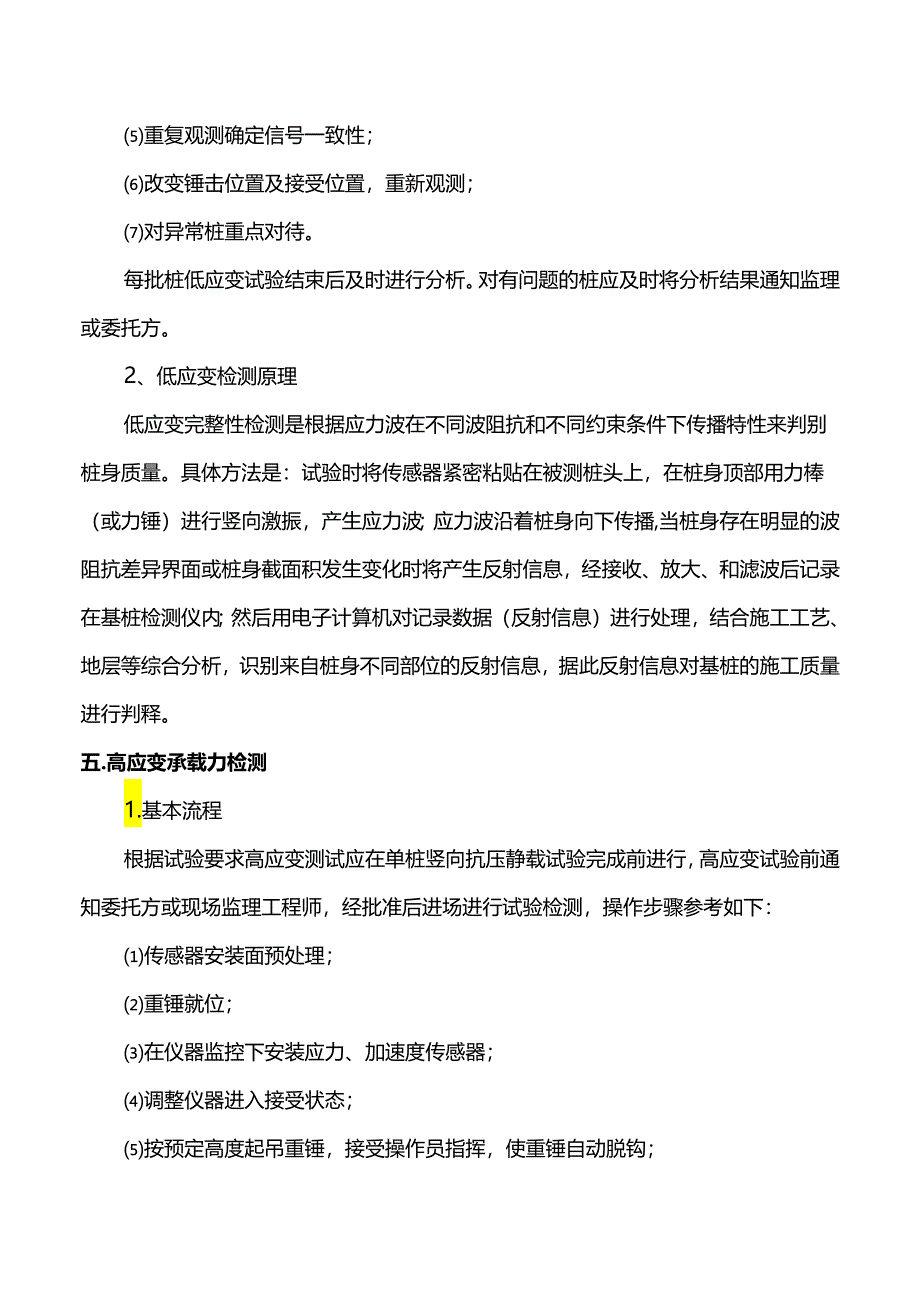

3、法弄通；2、检测前就进行孔内清洗,管内应注满清水,且保持畅通；四、低应变反射波法检测1.基本流程低应变检测一般首先进行，以了解试验前桩身的完整性。进行低应变试验前通知委托方或现场监理工程师，经批准后进场进行试3佥，操作步骤参考如下：传感器安装面预处理；安装传感器；调整仪器进入接受状态；检查信号、存储信号；重复观测确定信号一致性；改变锤击位置及接受位置，重新观测；对异常桩重点对待。每批桩低应变试验结束后及时进行分析。对有问题的桩应及时将分析结果通知监理或委托方。2、低应变检测原理低应变完整性检测是根据应力波在不同波阻抗和不同约束条件下传播特性来判别桩身质量。具体方法是：试验时将传感器紧密粘贴在被
4、测桩头上，在桩身顶部用力棒（或力锤）进行竖向激振，产生应力波；应力波沿着桩身向下传播,当桩身存在明显的波阻抗差异界面或桩身截面积发生变化时将产生反射信息，经接收、放大、和滤波后记录在基桩检测仪内；然后用电子计算机对记录数据（反射信息）进行处理，结合施工工艺、地层等综合分析，识别来自桩身不同部位的反射信息，据此反射信息对基桩的施工质量进行判释。五.高应变承载力检测1.基本流程根据试验要求高应变测试应在单桩竖向抗压静载试验完成前进行，高应变试验前通知委托方或现场监理工程师，经批准后进场进行试验检测，操作步骤参考如下：传感器安装面预处理；重锤就位；在仪器监控下安装应力、加速度传感器；调整仪器进入接受
5、状态；按预定高度起吊重锤，接受操作员指挥，使重锤自动脱钩；仪器操作员检查采集信号、工作人员检查传感器；根据操作人员意见重复上述(5)、(6)项，或进行下一根桩的试验工作，重复(1)(7)步。直至全部试验结束。对有问题的桩应及时将分析结果通知监理或委托方。2、高应变检测原理高应变动力试验是用重锤冲击桩顶，使桩土间产生相对位移，实测桩顶力和加速度的时程曲线，通过波动方程分析法拟合计算单桩的极限承载力。资料主要分析步骤：正确选取信号，确定波速平均值；假定桩和土的力学模型，根据勘察报告和施工记录选定计算模型的初始参数；利用实测的加速度曲线作为输入的边界条件，通过波动方程数学求解，反算桩顶的力曲线；如果
6、计算的曲线与实测的曲线不吻合，说明皖的模型及参数不合理，有针对性地调整桩土模型及参数；、根据调整后的桩土模型及参数再行计算，直至计算曲线与实测曲线的吻合程度良好，且难以进一步改善为止。六.超声波检测原理1.超声波法检测的基本原理是:由超声脉冲发射源在磅内激发高频弹性脉冲波，并用高精度的接收系统记录该脉冲波在硅内传播过程中表现的波动特征；2、当於内存在不连续或破损界面时，缺陷面形成波阻抗界面，波到达该界面时，产生波的透射和反射，使接收到的透射能量明显降低；3、当佐内存在松散、蜂窝、孔洞等严重缺陷时，将产生波的散射和绕射；4、根据波的初至到达时间和波的能量衰减特征、频率变化及波形畸变程度等特性，可
7、以获得测区范围内磅的密实度参数。5、测试及记录不同侧面、不同高度上的超声波动特征，经过处理分析就能判别测区内磴内部存在缺陷的性质、大小及空间位置，并对硅总体的均质性和完整性的作出评价。七、检查员安全员材料员岗位职责1、质量检查员岗位责任制负责工号内的质量自检、互检，经常分析质量状况，掌握质量动态。个分项工程开工前做好质量及规范要求布置会,分项工程工长填写质量证书，方可施工；收集整理质量资料，对现场情况随时随地进行监督，及时填报分项工程质量检查评比报表，协助建立质量档案，作为奖罚依据和验收依据；按质量标准及时对工程质量进行验评，对不合格的有权责令返工或停工，并将经济损失如实上报；验评工程质量时要
8、在自验合格的基础上进行，发现问题要及时予以处理，对发烧的质量事故如实上报；参加质量会议及质量检查，参加工程质量事故的分析、调查和处理；积极协助领导开展全面质量管理，知道质量攻关小组的活动。根据实际检验情况，经常提出质量研究课题；在工程质量评验中，严格掌握质量标准，对检验评定的工程质量负责；坚持原则,正确反应质量情况,对隐瞒工程质量事故的,有权越级反映情况；认真实行目标管理和全面质量管理；对职工进行百年大计、质量第一的思想教育，组织群众开展质量自检，做好质量预防控制工作，广发发动群众开展全面质量管理；认真贯彻谁施工谁负责的原则，严格按设计图纸、施工规范、施工程序组织施工，安装质量检验评定标准主持
9、检查，对不合格工程坚决不予交付使用；正确处理质量和进度的关系，杜绝单位抢工期湖石工程质量的现象，发生质量事故及时报告，并积极配合技术、质监部门分析、研究处理；支持技术、质检人员的工作，对不听从挣钱意见所造成的工程质量事故和经济损失负责；对职工进行质量、安全教育，组织开展自检，互检和专检的验评，组织阶段验收和完工验收，主持质量分析会，并严格实行质量奖、罚措施，不断提高工程质量；认真执行国家有关安全生产的方针、政策和规范，以及本公司的各种安全生产规章制度，具体领导本单位的劳动保护和安全生产，经常进行安全检查，制止违章作业，一旦发生工伤事故要及时上报，并认真分析事故原因，制定出处理意见和改进措施；主
10、持制定安全技术措施，经常研究解决施工中存在的安全问题。2、安全员岗位责任制协助领导做好安全管理工作。研究贯彻执行劳动保护和安全生产方针、政策、法令及规章制度；参加审查施工组织设计和编制安全技术措施计划，负责督促有关人员实施；深入施工现场进行安全检查，解决生产中的安全问题，制止违章作业，遇有严重问题时有权令其停工整顿；与有关部门共同做好特种工人的安全培训和考核发证工作；开展安全宣传活动，总结和推广安全生产的先进经验,对职工进行安全教育;对工伤事故进行统计、分析并上报，参加事故的分析调查及处理工作；在质量验评中，严格掌握质量标准，坚持原则，正确反映质量情况，对隐瞒工程质量事故的有权越级反映情况；一旦发现不安全因素及隐患，应及时向有关领导如实反映，一边及时消除不安全因素，保证施工正常进行；参加工程验收，定期总结安全管理经验。3、材料员岗位责任制制定本工程的各项材料计划，认真做好采购、运输、保管、对方工作，对各种材料质量应严格把关（出厂证、合格证），对不合格的材料决不组织进场。施工现场的材料堆放,必须按照施工平面图堆放整齐,砂、石材料随用随清，无底脚材料。各类周转材料应分类堆存，整齐平稳，规格成方，不散不乱。灰池砌筑应符合标准，布局合理、安全、清洁，做到灰不外溢、渣不乱堆。做好各项建筑装修材料的月、季、年度记账，盘点、报耗等工作，爱护材料，使其物尽其用，不浪费。
