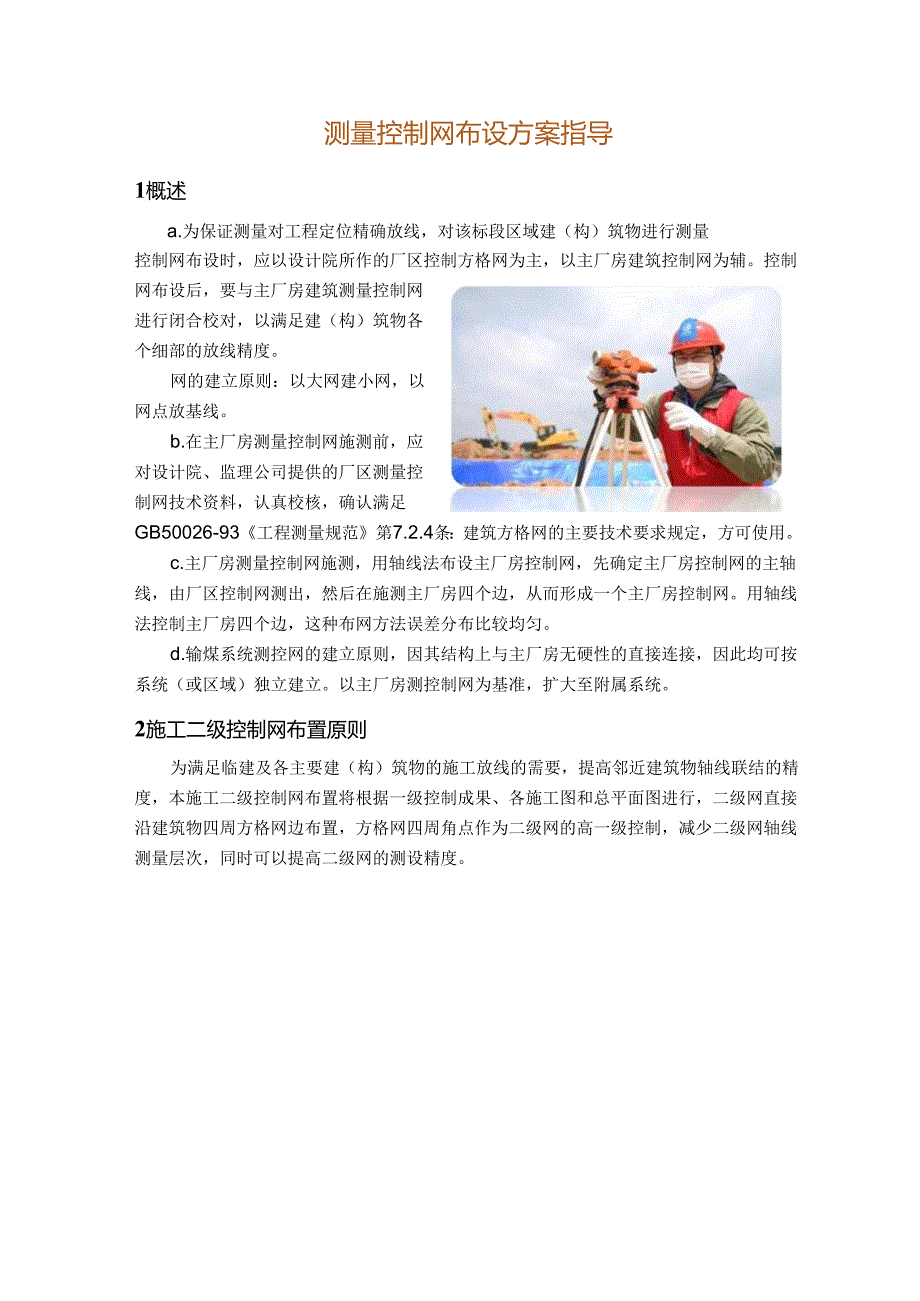

1、测量控制网布设方案指导1概述a.为保证测量对工程定位精确放线，对该标段区域建（构）筑物进行测量控制网布设时，应以设计院所作的厂区控制方格网为主，以主厂房建筑控制网为辅。控制网布设后，要与主厂房建筑测量控制网进行闭合校对，以满足建（构）筑物各个细部的放线精度。网的建立原则：以大网建小网，以网点放基线。b.在主厂房测量控制网施测前，应对设计院、监理公司提供的厂区测量控制网技术资料，认真校核，确认满足GB50026-93工程测量规范第7.2.4条：建筑方格网的主要技术要求规定，方可使用。c.主厂房测量控制网施测，用轴线法布设主厂房控制网，先确定主厂房控制网的主轴线，由厂区控制网测出，然后在施测主厂房

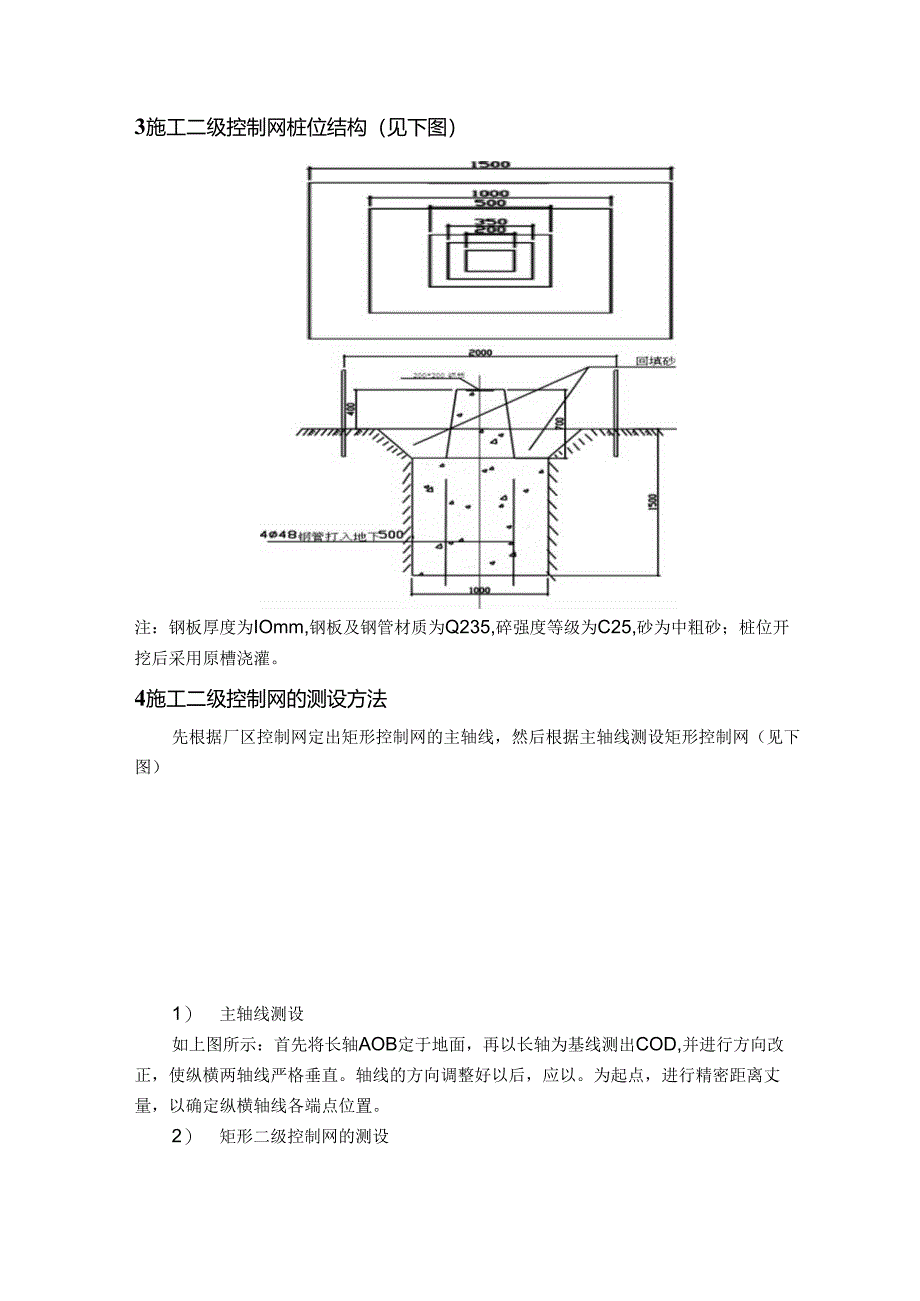

2、四个边，从而形成一个主厂房控制网。用轴线法控制主厂房四个边，这种布网方法误差分布比较均匀。d.输煤系统测控网的建立原则，因其结构上与主厂房无硬性的直接连接，因此均可按系统（或区域）独立建立。以主厂房测控制网为基准，扩大至附属系统。2施工二级控制网布置原则为满足临建及各主要建（构）筑物的施工放线的需要，提高邻近建筑物轴线联结的精度，本施工二级控制网布置将根据一级控制成果、各施工图和总平面图进行，二级网直接沿建筑物四周方格网边布置，方格网四周角点作为二级网的高一级控制，减少二级网轴线测量层次，同时可以提高二级网的测设精度。3施工二级控制网桩位结构（见下图）注：钢板厚度为IOmm,钢板及钢管材质为Q
3、235,碎强度等级为C25,砂为中粗砂；桩位开挖后采用原槽浇灌。4施工二级控制网的测设方法先根据厂区控制网定出矩形控制网的主轴线，然后根据主轴线测设矩形控制网（见下图）1） 主轴线测设如上图所示：首先将长轴AOB定于地面，再以长轴为基线测出COD,并进行方向改正，使纵横两轴线严格垂直。轴线的方向调整好以后，应以。为起点，进行精密距离丈量，以确定纵横轴线各端点位置。2） 矩形二级控制网的测设在纵横轴线的端点A、B、C、D轴分别安置仪器，都以O为后视点，分别测设直角交会定出E、F、G、H四个角点。然后再精密丈量AH、AE、BG各段距离。其精度要求与主轴线相同。若角度交会与测距精度良好，则所量距离的
4、长度与交会定点的位置相适应，否则予以调整。为了以后进行工程细部的施工放线，在测定矩形网各边长时，距离指标桩的间距等于建筑物柱子间距的整数倍数。使指标桩位于建筑物柱行列线中心线上。二级控制网的精度要求:主轴线、矩形边长精度主轴线交角允许差矩形角允许差距离指标桩上直线投点允许差3)高程控制网测设高程控制网设置在平面控制网和建筑物轴线桩桩顶上(在桩顶上预埋20的不锈钢圆球)。4)高程控制网施测高程控制网用测量精密水准仪和锢瓦尺，采用精密水准测量方法按三等水准要求从业主提供高程控制点引测，进行水准测量，水准测量路线必须闭合，水准测量等级必须按照规范要求的等级进行，各测站误差及水准路线闭合差必须控制在水
5、准测量等级规定的范围内。实测时使用精密水准仪，要注意前后视线基本等长，镜位与转点均要稳定，有条件时可用两次镜位法按“后一前一前-后”次序观测。等级前后视较差(m)前后视累积差(m)观测次数往返校差每千米高差全中误差(mm)I三等36往、返各一次121.6I5各建(构)筑物的定位放线各建(构)筑物的定位放线原则上使用二级控制网点，根据施工现场情况和建(构)筑物对放线的精度要求，选用适当测量方法进行，但必须要有一个以上的多余观测点，以便检核。定位放线前，测量人员必须认真审阅图纸，体会图纸的意图和目的，各个放线数据必须经换手验算后方可使用。测量定位主要采用直角坐标法，这样测定点位方便简明、计算工作少
6、从而减少误差环节。最后将所有测量原始记录、成果形成文件。6沉降观测为保证本期工程施工质量和以后机组安全运行在施工期间必需进行沉降观测。土建施工中不能随意更改设计图纸中沉降观测点位置，沉降观测点及其保护装置的制作与埋设，严格按设计要求去做。7控制桩位定期复测与保护施工现场的平面控制网及高程控制网在基础桩大面积土方开挖后及时复测一次，施工期间做到每月一次，直至工程结束移交。为加强对测量成果的管理，保证测量成果的合理利用，测量桩位点周围留出3m,作为安全控制范围，此范围内不准取土或堆放材料和设备，以保证点位不受扰动且视线畅通。测量桩位点加以有效围护，并设立明显的测量标志和标记以确保在施工期间不被人为
7、破坏。水准点及保护8测仪器管理1) 周期性检定：全站仪、经纬仪、水准仪、钢卷尺、气压表、温度计等测量仪器，必须经国家授权计量检测单位检定、进行刻划比较标定，并提供书面检定书和检测记录报告，证件复印件交业主、监理公司及测量组，检定不合格的仪器修理后仍无法满足要求的，则撤出施工现场或封存并隔离，所有的测量仪器必须分类贴好标识。2) 例行性检校：除上述周期性检定外，还应在重要的测量工作开始前或定期按有关测量规范对测量仪器作例行性检校。9测量仪器的使用、维护与保养装卸仪器时，要轻拿轻放，放正，不挤不压；太阳照射下及雨天观测时，应打伞遮阳；光学元件应保持清洁，禁止任意拆卸仪器。仪器应有专人负责保管使用，并放置在专门存放仪器的房间，房间内应通风、干燥、温度稳定。10单位工程定位放线质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1控制桩测设根据建（构）筑物的主轴线设置控制桩。桩深度应超过冰冻土层。主厂房桩数观察检查和检查测设记录2平面控制桩精度应符合二级导线的精度要求，主厂房和输煤系统建筑物还应符合现行有关标准的规定经纬仪和钢尺检查全站仪检查3高程控制桩精度应符合三等水准的精度要求水准仪检查
