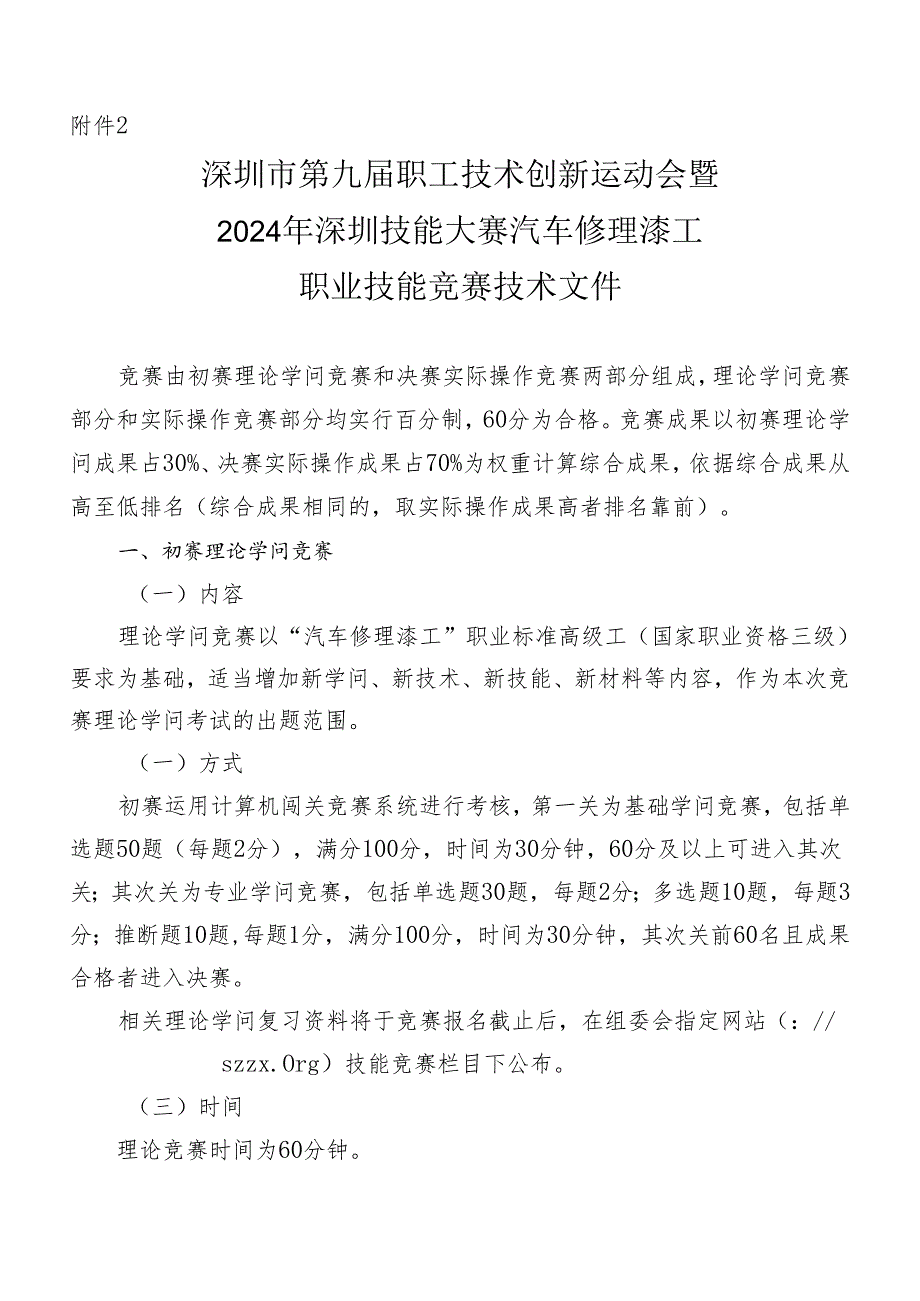

1、附件2深圳市第九届职工技术创新运动会暨2024年深圳技能大赛汽车修理漆工职业技能竞赛技术文件竞赛由初赛理论学问竞赛和决赛实际操作竞赛两部分组成，理论学问竞赛部分和实际操作竞赛部分均实行百分制，60分为合格。竞赛成果以初赛理论学问成果占30%、决赛实际操作成果占70%为权重计算综合成果，依据综合成果从高至低排名（综合成果相同的，取实际操作成果高者排名靠前）。一、初赛理论学问竞赛（一）内容理论学问竞赛以“汽车修理漆工”职业标准高级工（国家职业资格三级）要求为基础，适当增加新学问、新技术、新技能、新材料等内容，作为本次竞赛理论学问考试的出题范围。（一）方式初赛运用计算机闯关竞赛系统进行考核，第一关为

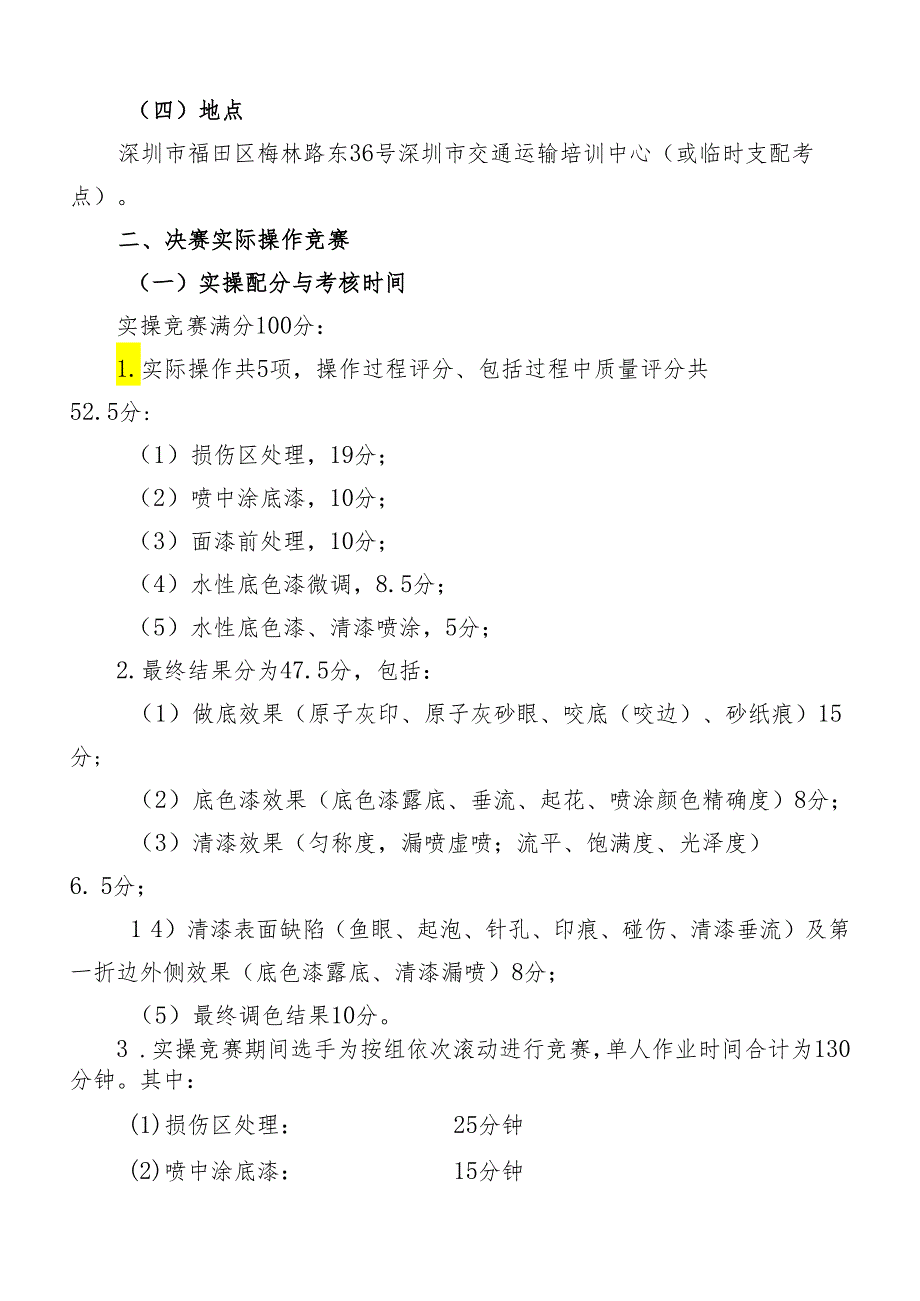

2、基础学问竞赛，包括单选题50题（每题2分），满分100分，时间为30分钟，60分及以上可进入其次关；其次关为专业学问竞赛，包括单选题30题，每题2分；多选题10题，每题3分；推断题10题,每题1分，满分100分，时间为30分钟，其次关前60名且成果合格者进入决赛。相关理论学问复习资料将于竞赛报名截止后，在组委会指定网站（：/szzx.Org）技能竞赛栏目下公布。（三）时间理论竞赛时间为60分钟。（四）地点深圳市福田区梅林路东36号深圳市交通运输培训中心（或临时支配考点）。二、决赛实际操作竞赛（一）实操配分与考核时间实操竞赛满分100分：1.实际操作共5项，操作过程评分、包括过程中质量评分共52
3、.5分:（1）损伤区处理，19分；（2）喷中涂底漆，10分；（3）面漆前处理，10分；（4）水性底色漆微调，8.5分；（5）水性底色漆、清漆喷涂，5分；2.最终结果分为47.5分，包括：（1）做底效果（原子灰印、原子灰砂眼、咬底（咬边）、砂纸痕）15分;（2）底色漆效果（底色漆露底、垂流、起花、喷涂颜色精确度）8分；（3）清漆效果（匀称度，漏喷虚喷；流平、饱满度、光泽度）6. 5分；1 4）清漆表面缺陷（鱼眼、起泡、针孔、印痕、碰伤、清漆垂流）及第一折边外侧效果（底色漆露底、清漆漏喷）8分；（5）最终调色结果10分。3 .实操竞赛期间选手为按组依次滚动进行竞赛，单人作业时间合计为130分钟。其

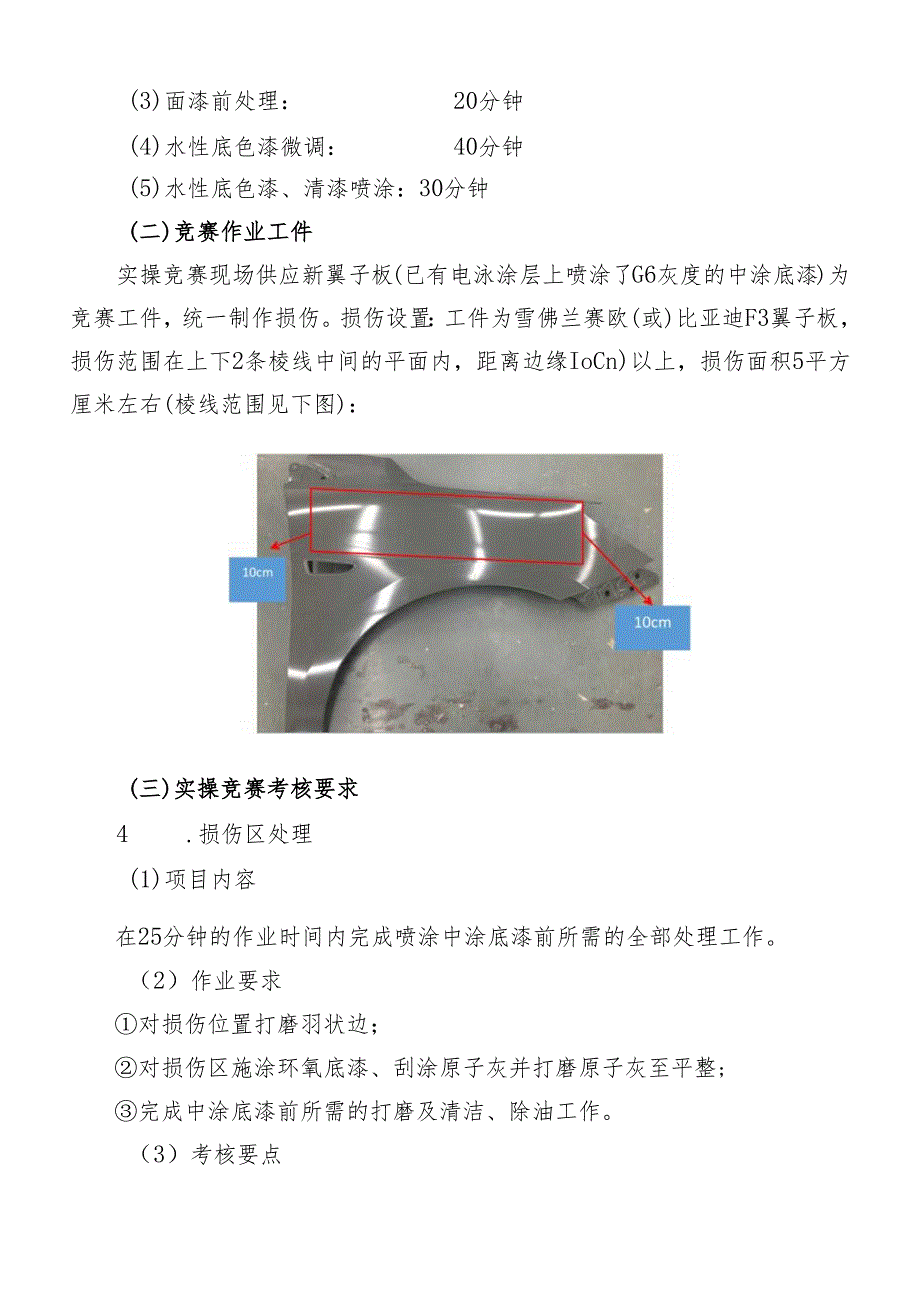

4、中：(1)损伤区处理：25分钟(2)喷中涂底漆：15分钟(3)面漆前处理：20分钟(4)水性底色漆微调：40分钟(5)水性底色漆、清漆喷涂：30分钟(二)竞赛作业工件实操竞赛现场供应新翼子板(已有电泳涂层上喷涂了G6灰度的中涂底漆)为竞赛工件，统一制作损伤。损伤设置：工件为雪佛兰赛欧(或)比亚迪F3翼子板，损伤范围在上下2条棱线中间的平面内，距离边缘IoCn)以上，损伤面积5平方厘米左右(棱线范围见下图)：(三)实操竞赛考核要求4 .损伤区处理(1)项目内容在25分钟的作业时间内完成喷涂中涂底漆前所需的全部处理工作。（2）作业要求对损伤位置打磨羽状边；对损伤区施涂环氧底漆、刮涂原子灰并打磨原子
5、灰至平整;完成中涂底漆前所需的打磨及清洁、除油工作。（3）考核要点个人防护用品穿戴规范，平安操作；包括运用耳塞；打磨工具操作规范；砂纸选用合理；羽状边边缘平顺无阶梯；环氧底漆（赛场已调配好）施涂方法、范围及厚度正确；原子灰配比正确、调和匀称；原子灰刮涂区域合理，没有超过砂纸打磨区域；原子灰打磨平整、复原损伤前形态：最终结果没有原子灰印、原子灰砂眼、咬底、砂纸痕等缺陷；全部待喷中涂底漆区域都已经经过妥当打磨，无研磨不足（橘皮未磨除）、磨穿状况；第一折边外侧有打磨痕迹即可，磨穿不扣分；操作完毕后，工具设备清洁、复位、废弃物分类丢弃在规定的废弃物容器内。砂纸、菜瓜布等可接着运用耗材放置于指定回收位置
6、。5 .喷中涂底漆（1）项目内容整板喷涂中涂底漆。（2）作业要求在15分钟的作业时间内，对露金属的区域喷涂（自喷罐式）或抹涂（调配好的）环氧底漆，整板喷涂双组份中涂底漆，中涂底漆用量（已添加好固化剂、稀释剂的重量）不超过180g。选手须要在施工之前依据面漆颜色选择并喷涂合适灰度的中涂底漆：可从供应的几种灰度中涂底漆中干脆选择（包括用2种灰度中涂底漆及一种调色色母调配出的其它灰度的中涂底漆），然后自行添加固化剂和稀释剂，添加固化剂和稀释剂的时间不包括在15分钟之内。（3）考核要点个人防护用品穿戴规范，平安操作；包括运用耳塞；清洁除油并正确运用粘尘布（将粘尘布充分绽开再折叠后粘尘）；对露金属区域运
7、用环氧底漆或自喷罐侵蚀底漆修补；合理闪干后喷涂下一层；中涂喷涂膜厚匀称，干燥后无漏底、流挂；操作完毕后，工具设备清洁、复位，废弃物分类丢弃于规定的废弃物容器内。6 .面漆前处理（1）项目内容打磨中涂底漆、清洁。（2）作业要求在20分钟的作业时间内完成中涂底漆研磨及工件清洁、除油等全部喷涂面漆前须要完成的工作。（3）考核要点个人防护用品穿戴规范，平安操作；包括运用耳塞；打磨机操作规范；干磨砂纸选用合理；打磨后工件表面平滑，打磨彻底，无露底、无桔皮，无磨穿；第一折边外侧有打磨痕迹即可，磨穿至金属不扣分；操作完毕后，工位清洁，工具设备复位，废弃物分类丢弃于规定的废弃物容器内。砂纸、菜瓜布等可接着运用
8、耗材放置于指定回收位置。7 .水性底色漆微调(1)项目内容在40分钟的作业时间内完成水性底色漆微调(运用一个水性漆色母)。(2)作业要求赛场为选手供应目标色板，15Og(未添加稀释剂)有差异色的水性底色漆及运用此水性底色漆统一喷涂的色板；选手选择合适灰度的试色板，喷涂试色板(每人最多可运用五块)对比油漆与标准色板的差异，添加色母，将颜色调整至与调色目标色板一样；选手提交自己认为最精确的一块色板及对应的微调配方。(3)考核要点个人防护用品穿戴规范，平安操作；包括喷涂试色板时运用耳塞；调色流程规范；微调色母选择正确，色母添加量正确；调色精确，驾驭干喷、湿喷不同喷涂方法对油漆颜色的影响；所提交的色板
9、和与目标色板色差小；操作完毕后，工位清洁，工具设备复位，废弃物分类丢弃于规定的废弃物容器内。8 .水性底色漆、清漆喷涂(1)项目内容喷涂水性底色漆及快干清漆。(2)作业要求在30分钟的作业时间内完成水性底色漆、快干清漆喷涂作业。选手须将翼子板的颜色喷涂至与赛场供应的喷涂目标色板一样。整板喷涂的水性底色漆运用与喷涂目标色板同样的色漆，供应水性底色漆150g,选手自行添加水性稀释剂；赛场供应已添加好固化剂、稀释剂的清漆200g,即选手所运用的已添加好固化剂、稀释剂的清漆重量不超过200g。(3)考核要点佩戴合适个人防护用品，平安操作；包括运用耳塞；喷涂前表面清洁粘尘操作规范；运用粘尘布方法正确(将
10、粘尘布充分绽开再折叠后粘尘)；喷涂操作规范，色漆合理吹干后喷涂下一层；喷涂过程中无打磨、补喷操作；最终喷涂结果：底色漆无露底、流挂、起花等缺陷；翼子板颜色与喷涂目标板比较颜色精确；清漆无漏喷、喷涂过薄、流挂缺陷，流平好，纹理匀称，光泽度高。第一折边外侧部位只评价底色漆、清漆是否漏喷、露底；操作完毕后，工位清洁，工具设备复位，废弃物分类丢弃于规定的废弃物容器内。（四）实操竞赛分值安排及评分标准1.损伤区处理（占实操分值19%）项目分值比例评分标准平安防护2.5%在各个环节佩戴合理的平安防护用品羽状边打磨25%运用砂纸型号正确，边缘平滑无台阶原子灰刮涂,打磨和旧漆层打磨60%清洁除油；原子灰调配比
11、例正确，混合匀称，刮涂不超过打磨范围；打磨时运用打磨机、砂纸型号正确，能正确运用打磨指示层及采纳正确打磨方法打磨。整板打磨后无橘纹,无磨穿5S12.5%工具设备复位、可接着运用耗材放置于指定回收位置；废弃物丢弃至指定垃圾桶2 .喷中涂底漆（占实操分值10%）项目分值比例评分标准平安防护5%佩戴喷涂时所须要的平安防护用品喷涂前处理25%清洁除油，运用粘尘布粘尘；漏金属部位施涂环氧底漆或侵蚀底漆；选择正确灰度的中涂底漆，运用规定量完成喷涂喷涂过程55%道与道之间赐予了合理的闪干时间；喷涂过程中没有打磨、补喷；无流挂、漏喷或咬底5S15%工具、工位复原原状；废弃物丢弃至指定垃圾桶3 .面漆前处理（占
12、实操分值10%）项目分值比例评分标准平安防护5%在各个环节佩戴合理的平安防护用品打磨过程30%打磨时运用正确打磨机、砂纸、菜瓜布，能正确运用打磨软垫及采纳正确打磨方法打磨打磨效果45%整板打磨后无橘纹,无磨穿；对于磨穿、袒露金属部位，单处范围超过IOCnl喷涂环氧底漆；小于IOem喷涂自流平底漆5S20%工具设备复位、废弃物丢弃至指定垃圾桶4 .调色（占实操分值&5%）项目分值比例评分标准平安防护5.8%佩戴合理的平安防护用品规范操作70.7%色母选择、添加量正确；提交色板整齐,无发花、清漆漏喷、色漆未完全遮盖、起萍子等缺陷等不良现象5S23.5%工具设备复位，工作台清洁；废弃物丢弃至指定垃圾
13、桶5 .双工序面漆喷涂（占实操分值5%）项目分值比例评分标准平安防护12.5%在各个环节佩戴合理的平安防护用品喷涂过程87.5%清洁除油，运用粘尘布粘尘；运用规定量的清漆完成喷涂；色漆道与道之间的吹干时间、清漆道与道之间的闪干时间合理6 .最终效果（占实操分值47.5%）项目分值比例评分标准做底效果32.2%无原子灰印、原子灰砂眼、咬底、砂纸痕等缺陷底色漆喷涂效果17%底色漆无露底、流挂、起花等缺陷；翼子板颜色与喷涂目标板比较颜色精确清漆喷涂效果17%清漆无漏喷、喷涂过薄、流挂缺陷，流平好，纹理匀称，光泽度高其他漆膜缺陷12.3%没有鱼眼、起泡、针孔、印痕（含碰伤）、清漆垂流等须要抛光或返工重
14、喷清漆的缺陷。第一折边外侧部位底色漆、清漆没有漏喷、露底。色差21.5%裁判组目测各个角度色差小；测色仪测量色差值小（五）竞赛主要的工具与设备1 .选手自备：（1）每位参赛选手要自备活性炭防护面具及平安工作鞋。（2）每位参赛选手自备刮涂原子灰工具，现场供应备用刮涂原子灰工具。2 .竞赛现场供应（选手不允许自带）：编号工具名称型号及规格图片示例数量备注1活性炭过滤式防护口罩（裁判用）4个2喷漆工作服防静电，喷漆专用连体服足量3防护眼镜足量4防尘口罩足量5超级除油膏欢乐枪王超级除油膏H65100P（原洗手膏）防2瓶6吹尘枪9把7开罐器9个8比例尺9个9水性漆专用过滤漏斗足量10溶剂型油漆过滤漏斗足量11蓝色全能高效除油布足量12（69孔）皇牌干磨砂纸P80,P120,P180,P240,P320,P400,P500,P800,3310-695080等;足量13手刨用干磨砂纸（70X125mm）P80,P120,P180,P240,P320；3310-C05080等；足量14方形菜
