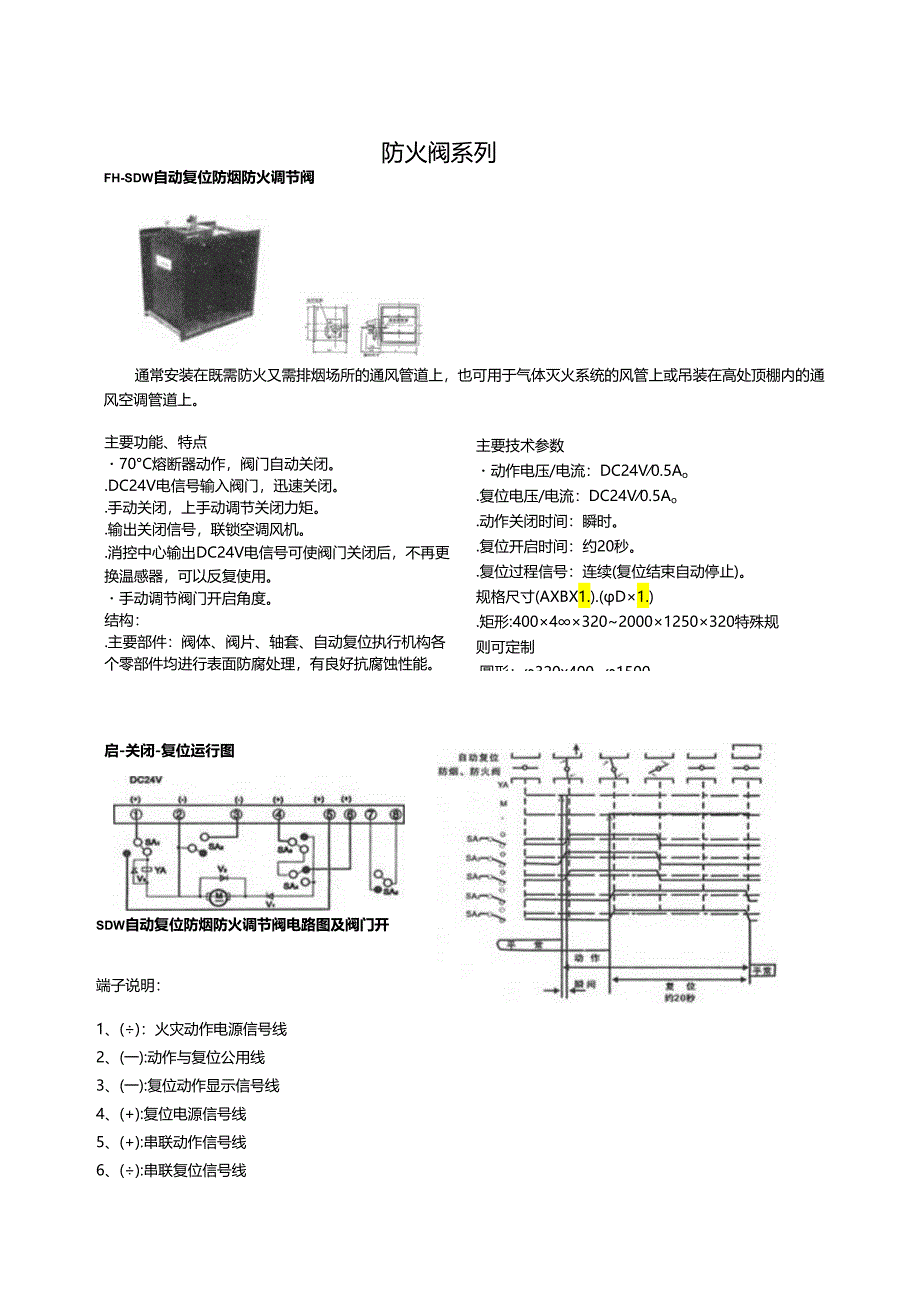

1、防火阀系列FH-SDW自动复位防烟防火调节阀通常安装在既需防火又需排烟场所的通风管道上，也可用于气体灭火系统的风管上或吊装在高处顶棚内的通风空调管道上。主要功能、特点70C熔断器动作，阀门自动关闭。.DC24V电信号输入阀门，迅速关闭。.手动关闭，上手动调节关闭力矩。.输出关闭信号，联锁空调风机。.消控中心输出DC24V电信号可使阀门关闭后，不再更换温感器，可以反复使用。手动调节阀门开启角度。结构：.主要部件：阀体、阀片、轴套、自动复位执行机构各个零部件均进行表面防腐处理，有良好抗腐蚀性能。主要技术参数动作电压/电流：DC24V0.5Ao.复位电压/电流：DC24V0.5Ao.动作关闭时间：瞬

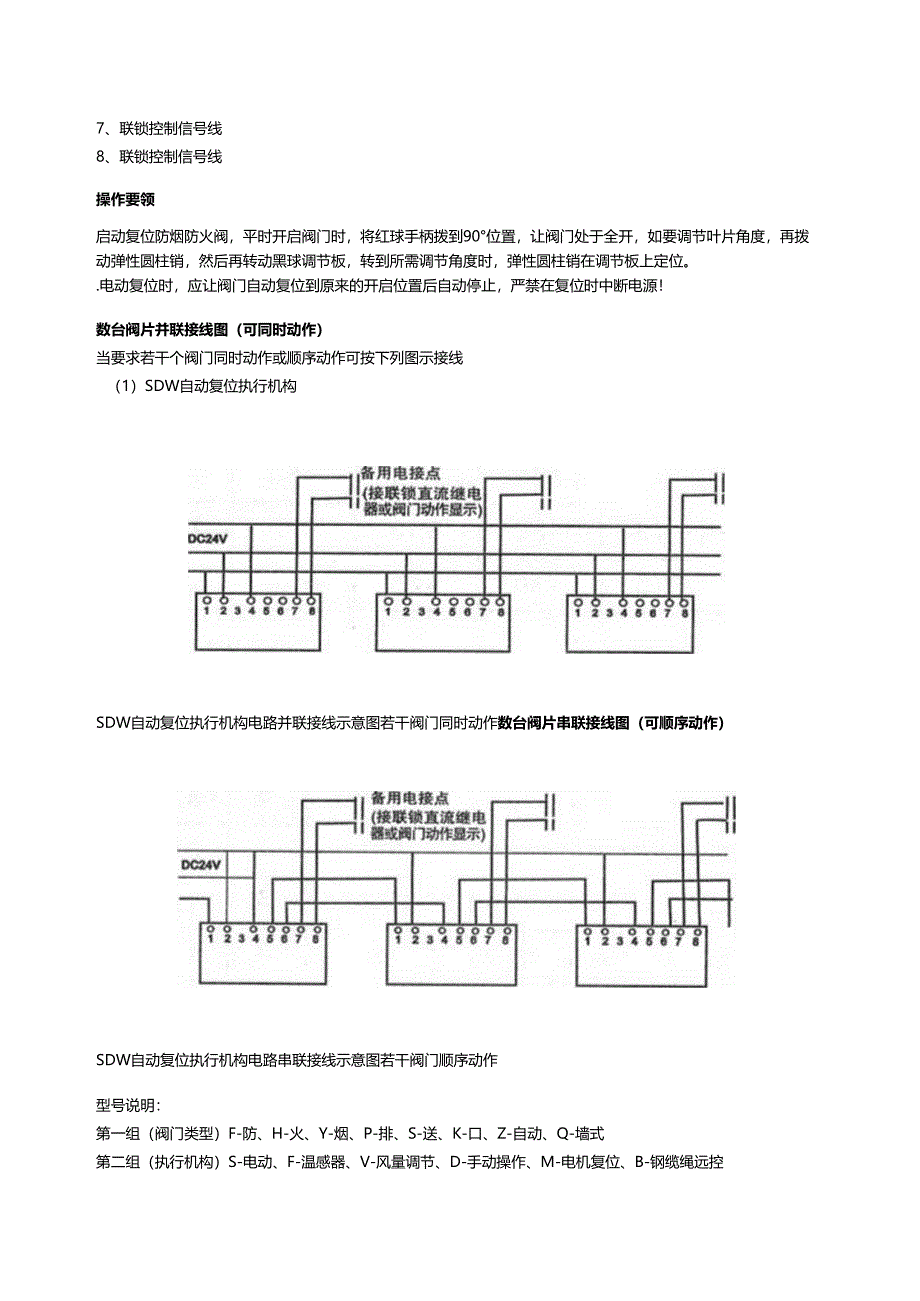

2、时。.复位开启时间：约20秒。.复位过程信号：连续(复位结束自动停止)。规格尺寸(AXBX1.).(D1.).矩形:400432020001250320特殊规则可定制.圆形：320x4001500自动复位执行机构电路图见下图。启-关闭-复位运行图SDW自动复位防烟防火调节阀电路图及阀门开端子说明：1、()：火灾动作电源信号线2、(一):动作与复位公用线3、(一):复位动作显示信号线4、(+):复位电源信号线5、(+):串联动作信号线6、():串联复位信号线7、联锁控制信号线8、联锁控制信号线操作要领启动复位防烟防火阀，平时开启阀门时，将红球手柄拨到90位置，让阀门处于全开，如要调节叶片角度，再
3、拨动弹性圆柱销，然后再转动黑球调节板，转到所需调节角度时，弹性圆柱销在调节板上定位。.电动复位时，应让阀门自动复位到原来的开启位置后自动停止，严禁在复位时中断电源！数台阀片并联接线图（可同时动作）当要求若干个阀门同时动作或顺序动作可按下列图示接线（1）SDW自动复位执行机构SDW自动复位执行机构电路并联接线示意图若干阀门同时动作数台阀片串联接线图（可顺序动作）SDW自动复位执行机构电路串联接线示意图若干阀门顺序动作型号说明：第一组（阀门类型）F-防、H-火、Y-烟、P-排、S-送、K-口、Z-自动、Q-墙式第二组（执行机构）S-电动、F-温感器、V-风量调节、D-手动操作、M-电机复位、B-钢
4、缆绳远控FH-SFVMD自动复位墙式防烟防火阀通常用于水电、火电工程的防、排烟系统自动复位的墙式防烟防火阀。FH-SFVMD自动复位墙式防烟防火阀主要功能、特点.70。C熔断器动作，阀门自动关闭。.DC24V电信号输入阀门，迅速关闭。.手动关闭。.输出关闭信号，联锁空调风机停止。.DC24V电动复位到阀门开启状态。.如采用70。C形状记忆合金温感器，当阀门动作关闭后，不再更换温感器，可以反复使用。结构：.主要部件：阀体、阀片、轴套、自动复位执行机构。铝合金格栅面板。主要技术参数动作电压/电流：DC24V0.5Ao.复位电压/电流：DC24V0.5Ao.动作关闭时间：瞬时。.复位开启时间：约20
5、秒。.复位过程信号：连续（复位结束自动停止）。规格尺寸（AXBX1.）.矩形:400427520001250275特殊规则可定制.圆形：3204001500FH-SFVD自锁型防烟防火调节阀通常安装在通风空调系统的送、回风总管及水平支管上。主要功能、特点 70熔断器动作，阀门自动关闭。.DC24V电信号输入阀门，自动关闭。.手动关闭。.输出关闭信号，联锁空调风机停止。 手动复位开启。 手动调节风量。主要技术参数 动作电压/电流：DC24V0.5Ao结构：.主要部件：阀体、阀片、轴套、自锁式执行机构。规格尺寸（AXBX1.）.矩形：400X40032020001250320.圆形：320l600
6、,厚度：1.=320特殊规则可定制。防烟防火阀执行结构电路图：.温感器动作温度：70。.耐火时间：1.5h.漏风量：290m3h.m2（标准状态）。.全开时阻力系数：0.4。FHSFVD（普通型）防烟防火调节阀.FH-SFD排烟用防火阀r-r320时，厚度：1.=320特殊规则可定制。阀门关闭反馈信号回路图FH-FVD2防火阀多被采用于高层住宅、浴室、厨房、厕所的水平支管上。主要功能、特点：.平时常开，熔断器温度70。.当风管内气流温度达到70,易熔片熔断，阀门在扭簧力作用下自动关闭。.阀门关闭时，输出关闭信号。.手动关闭，手动复位开启。规格尺寸：（AXBX1.）.矩形：100x100x210
7、500x320x210.圆形：100400主要技术参数.温感器动作温度：70o.耐火时间：1.5h。.全开时阻力系数：VC）.4。结构：.主要部件：阀体、阀片、轴套、执行机构。.矩形阀体厚度：1.=210mm.圆形阀体厚度：320时，厚度：1.=320FH-SD排姻阀.FH-BSD远控排烟阀（两种型号）应用于排烟系统的管道上主要功能、特点：.DC24V电信号可将阀门迅速开启。手动开启。.输出开启信号，联锁排烟风机。手动复位关闭。.FH-BSD排烟阀可远控手动开启，远控手动复位关闭。主要技术参数动作电压/电流：DC24V0.5A.漏风量：290m3h.m2（标准状态）。.耐火时间：1.5h。.F
8、H-BSD远控排烟阀的钢缆绳长6M.结构：.主要部件：阀体、阀片、轴套、执行机构。.B尺寸1000时，装配2个执行机构。规格尺寸（AXBX1.）.矩形：320X3202000X1250X320.圆形：320l600,厚度：1.=320排烟阀执行机构电路图：FHSD排烟防火阀.FH_BSFD远控排烟防火阀（两种型号）应用于排烟系统的管道上或在排炽风机的吸入口处主要功能、特点：.控制中心输入DC24V电源，阀门迅速打开。手动开启。.输出关闭信号，与消防风机联锁。结构：.主要部件：阀体、阀片、轴套、执行机构、熔断器。规格尺寸（AXBX1.） 手动复位关闭。 280温感器动作，重新关闭阀门。.FH-B
9、SFD远控排烟防火阀可远距离电动开启，手动开启，手动关闭。主要技术参数 动作电压/电流：DC24V0.7A.漏风量：290m3h.m2（标准状态）。.FH-BSFD远控钢缆绳长度6M.熔断器动作温度：280oCo.矩形:400X40032020001250320.圆形：320l500,厚度：1.=320执行结构电路图：lPSK-SD多叶排烟口/送风口.PSY-SFD多叶排烟口/送风口（两种型号）规格尺寸（AXBX1.）5、联锁控制线Is2、3、4、火灾信号线公用线动作信号线联锁控制线.矩形：400400X27520001250275排烟阀执行机构电路图：适用于建筑物的过道、楼梯前室、排烟竖井的
10、墙上，亦可用作防烟系统的加压送风口。主要功能、特点：.平时常闭，输入DC24V电信号排烟口迅速开启。 手动开启，手动复位关闭。.输出开启动作信号，联锁其它排烟风机。 手动调节风量。.排烟用防火阀平时常开，280熔断器动作关闭。.PSK-BSD多叶排烟口不但具有上述性能，还具有阀门开后，排烟温感器动作，排烟口重新关闭的功能。主要技术参数 动作电压/电流：DC24V0.5Ao.漏风量：m3m2H700（压差100PQ时）。.PSK-SFD多叶排烟口易熔片280C动作。结构：.主要部件：阀体、阀片、轴套、执行机构、铝合金格栅面板。 B尺寸-1000时，装配2个执行机构。PSK-02SFD多叶排烟口/
11、送风口通常适于安装于楼梯前室、排烟竖井的墙上，亦可安装在排烟系统管道侧面或风道末端。主要功能、特点.平时常闭，手动、电动开启。.输出开启信号手动复位关闭.280C温感器动作，阀门重新关闭。.采用薄形机构，缩小操作箱尺寸，提高有效通风排烟面积。主要技术参数动作电压/电流：DC24V0.5Ao.漏风量：m3m2.Hv700（压差100PQ时）。.温感器动作温度280。结构：.主要部件：阀体、阀片、轴衬、薄形执行机构、格栅面板。.B尺寸800时，装配2个执行机构。规格尺寸（AXBX1.）12.矩形：400400150-200012501500&4V排烟口执行机构电路图（+）火灾信号线卜）公用线卜）动作信号线联锁控制线联锁控制线PYK-BSD远控多叶排烟/送风口.PSY-BSFD远控多叶排烟/送风口适用于建筑物的过道顶栅内的排烟管道、楼梯前室、排烟竖井的墙上。主要功能、特点.平时常闭，控制中心DC24V电源控制阀门开启。 远距离手动开启。.输出开启信号，联锁排烟风机启动。 排烟温度达280时自动关闭。 手动复位关闭。主要技术参数规格尺寸（AXBX1.）.矩形：320x320800x800,厚度：1.=I80远控执行机构电路图：PZK-SFMD自动复位多叶排烟/送风口.动作开启电压/电流：DC24V0.5Ao远控钢缆绳长度不
