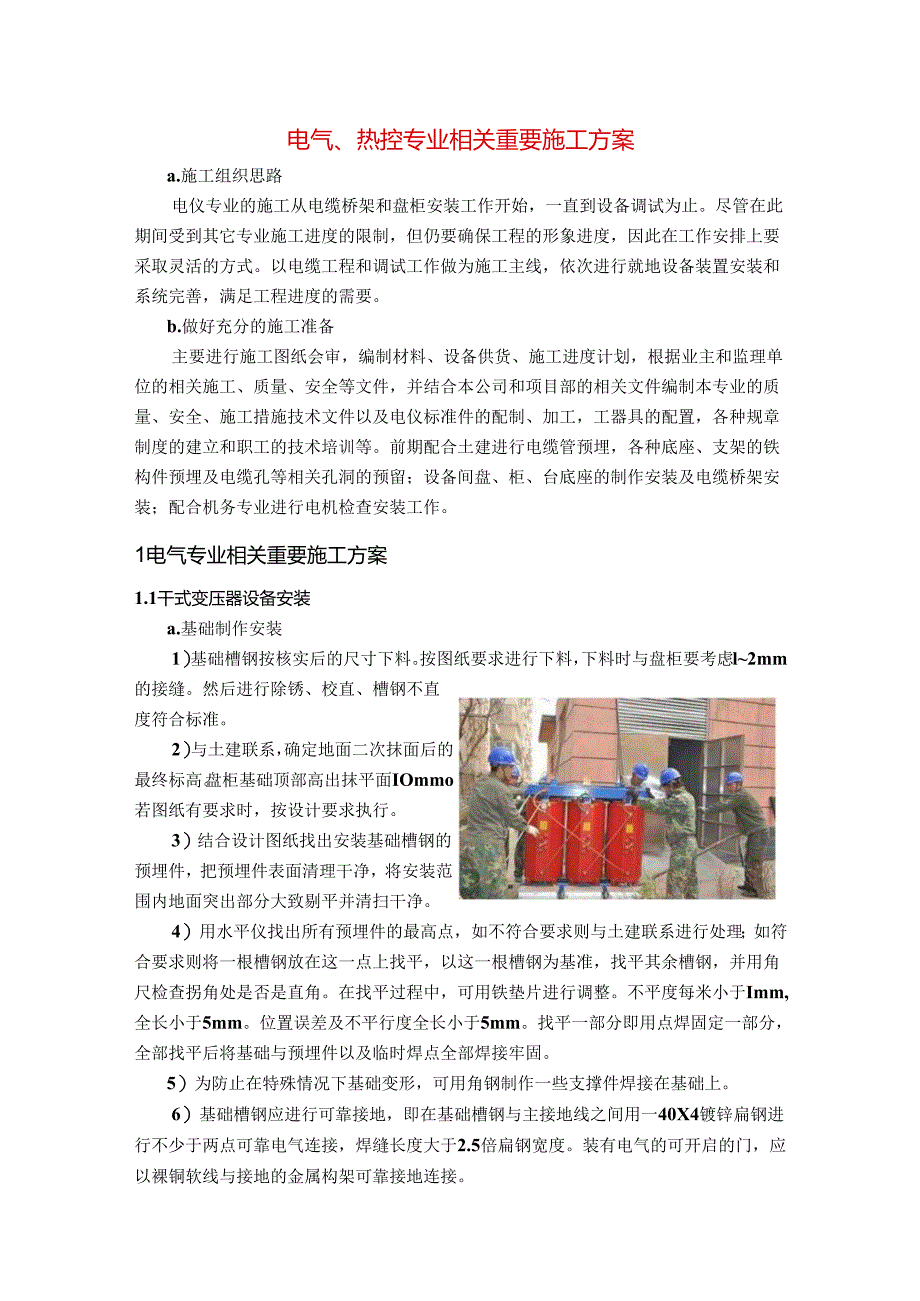

1、电气、热控专业相关重要施工方案a.施工组织思路电仪专业的施工从电缆桥架和盘柜安装工作开始，一直到设备调试为止。尽管在此期间受到其它专业施工进度的限制，但仍要确保工程的形象进度，因此在工作安排上要采取灵活的方式。以电缆工程和调试工作做为施工主线，依次进行就地设备装置安装和系统完善，满足工程进度的需要。b.做好充分的施工准备主要进行施工图纸会审，编制材料、设备供货、施工进度计划，根据业主和监理单位的相关施工、质量、安全等文件，并结合本公司和项目部的相关文件编制本专业的质量、安全、施工措施技术文件以及电仪标准件的配制、加工，工器具的配置，各种规章制度的建立和职工的技术培训等。前期配合土建进行电缆管预
2、埋，各种底座、支架的铁构件预埋及电缆孔等相关孔洞的预留；设备间盘、柜、台底座的制作安装及电缆桥架安装；配合机务专业进行电机检查安装工作。1电气专业相关重要施工方案1.1干式变压器设备安装a.基础制作安装1）基础槽钢按核实后的尺寸下料。按图纸要求进行下料，下料时与盘柜要考虑l2mm的接缝。然后进行除锈、校直、槽钢不直度符合标准。2）与土建联系，确定地面二次抹面后的最终标高。盘柜基础顶部高出抹平面IOmmo若图纸有要求时，按设计要求执行。3）结合设计图纸找出安装基础槽钢的预埋件，把预埋件表面清理干净，将安装范围内地面突出部分大致剔平并清扫干净。4）用水平仪找出所有预埋件的最高点，如不符合要求则与土

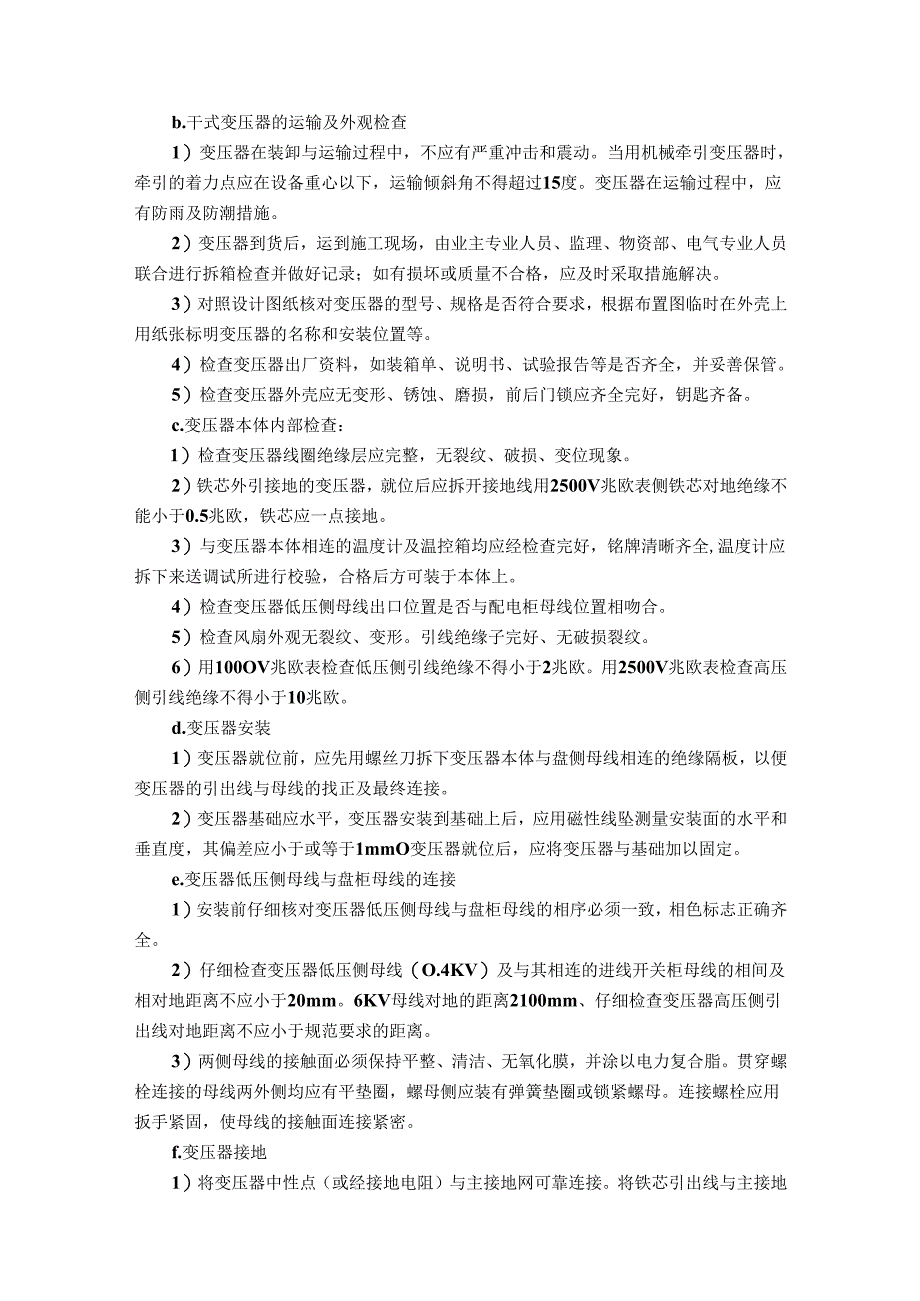

3、建联系进行处理；如符合要求则将一根槽钢放在这一点上找平，以这一根槽钢为基准，找平其余槽钢，并用角尺检查拐角处是否是直角。在找平过程中，可用铁垫片进行调整。不平度每米小于Imm,全长小于5mm。位置误差及不平行度全长小于5mm。找平一部分即用点焊固定一部分，全部找平后将基础与预埋件以及临时焊点全部焊接牢固。5）为防止在特殊情况下基础变形，可用角钢制作一些支撑件焊接在基础上。6）基础槽钢应进行可靠接地，即在基础槽钢与主接地线之间用一40X4镀锌扁钢进行不少于两点可靠电气连接，焊缝长度大于2.5倍扁钢宽度。装有电气的可开启的门，应以裸铜软线与接地的金属构架可靠接地连接。b.干式变压器的运输及外观检查
4、1）变压器在装卸与运输过程中，不应有严重冲击和震动。当用机械牵引变压器时，牵引的着力点应在设备重心以下，运输倾斜角不得超过15度。变压器在运输过程中，应有防雨及防潮措施。2）变压器到货后，运到施工现场，由业主专业人员、监理、物资部、电气专业人员联合进行拆箱检查并做好记录；如有损坏或质量不合格，应及时采取措施解决。3）对照设计图纸核对变压器的型号、规格是否符合要求，根据布置图临时在外壳上用纸张标明变压器的名称和安装位置等。4）检查变压器出厂资料，如装箱单、说明书、试验报告等是否齐全，并妥善保管。5）检查变压器外壳应无变形、锈蚀、磨损，前后门锁应齐全完好，钥匙齐备。c.变压器本体内部检查：1）检查
5、变压器线圈绝缘层应完整，无裂纹、破损、变位现象。2）铁芯外引接地的变压器，就位后应拆开接地线用2500V兆欧表侧铁芯对地绝缘不能小于0.5兆欧，铁芯应一点接地。3）与变压器本体相连的温度计及温控箱均应经检查完好，铭牌清晰齐全,温度计应拆下来送调试所进行校验，合格后方可装于本体上。4）检查变压器低压侧母线出口位置是否与配电柜母线位置相吻合。5）检查风扇外观无裂纹、变形。引线绝缘子完好、无破损裂纹。6）用100OV兆欧表检查低压侧引线绝缘不得小于2兆欧。用2500V兆欧表检查高压侧引线绝缘不得小于10兆欧。d.变压器安装1）变压器就位前，应先用螺丝刀拆下变压器本体与盘侧母线相连的绝缘隔板，以便变压
6、器的引出线与母线的找正及最终连接。2）变压器基础应水平，变压器安装到基础上后，应用磁性线坠测量安装面的水平和垂直度，其偏差应小于或等于1mmO变压器就位后，应将变压器与基础加以固定。e.变压器低压侧母线与盘柜母线的连接1）安装前仔细核对变压器低压侧母线与盘柜母线的相序必须一致，相色标志正确齐全。2）仔细检查变压器低压侧母线（O.4KV）及与其相连的进线开关柜母线的相间及相对地距离不应小于20mm。6KV母线对地的距离2100mm、仔细检查变压器高压侧引出线对地距离不应小于规范要求的距离。3）两侧母线的接触面必须保持平整、清洁、无氧化膜，并涂以电力复合脂。贯穿螺栓连接的母线两外侧均应有平垫圈，螺

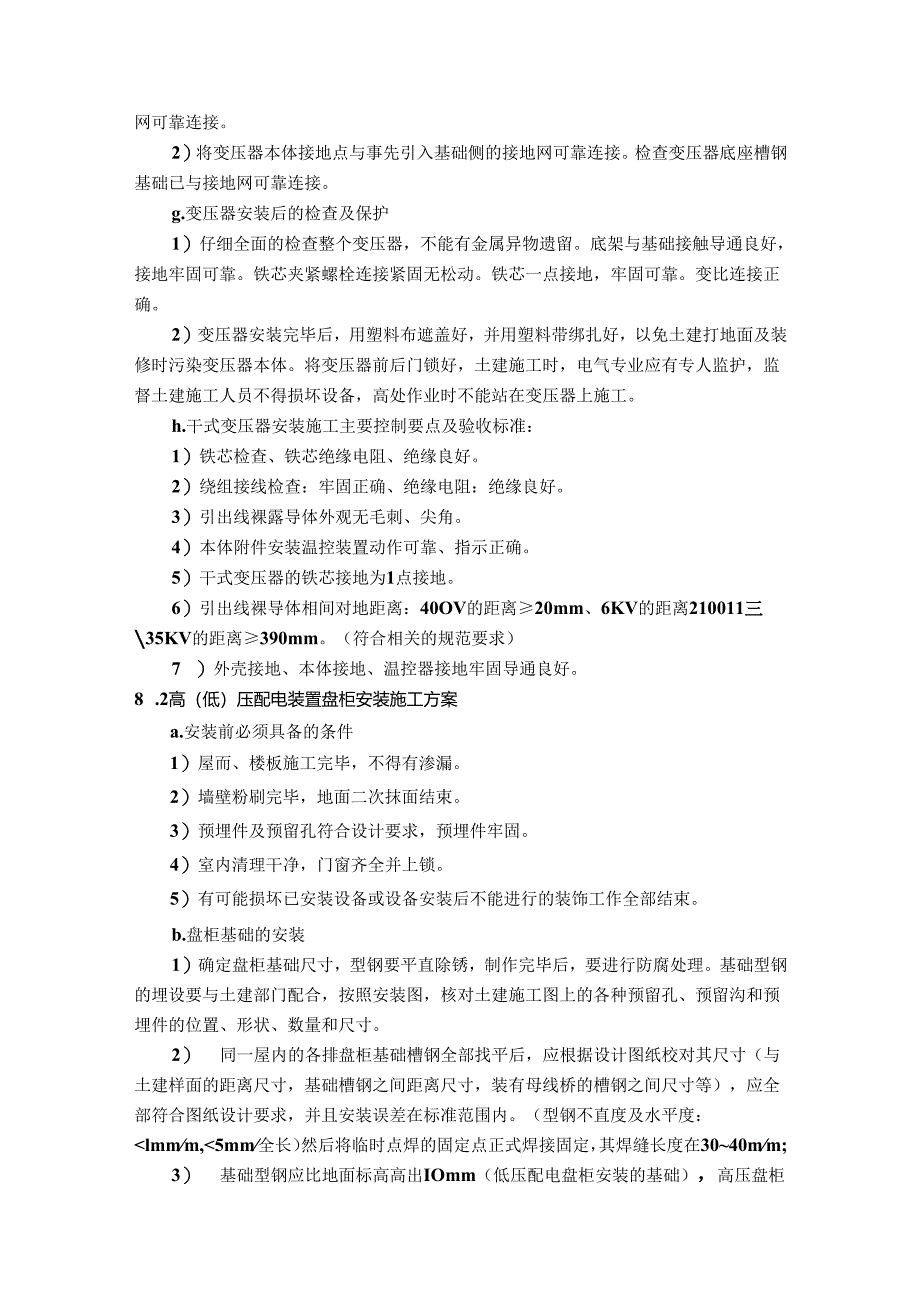

7、母侧应装有弹簧垫圈或锁紧螺母。连接螺栓应用扳手紧固，使母线的接触面连接紧密。f.变压器接地1）将变压器中性点（或经接地电阻）与主接地网可靠连接。将铁芯引出线与主接地网可靠连接。2）将变压器本体接地点与事先引入基础侧的接地网可靠连接。检查变压器底座槽钢基础已与接地网可靠连接。g.变压器安装后的检查及保护1）仔细全面的检查整个变压器，不能有金属异物遗留。底架与基础接触导通良好，接地牢固可靠。铁芯夹紧螺栓连接紧固无松动。铁芯一点接地，牢固可靠。变比连接正确。2）变压器安装完毕后，用塑料布遮盖好，并用塑料带绑扎好，以免土建打地面及装修时污染变压器本体。将变压器前后门锁好，土建施工时，电气专业应有专人监
8、护，监督土建施工人员不得损坏设备，高处作业时不能站在变压器上施工。h.干式变压器安装施工主要控制要点及验收标准：1）铁芯检查、铁芯绝缘电阻、绝缘良好。2）绕组接线检查：牢固正确、绝缘电阻：绝缘良好。3）引出线裸露导体外观无毛刺、尖角。4）本体附件安装温控装置动作可靠、指示正确。5）干式变压器的铁芯接地为1点接地。6）引出线裸导体相间对地距离：40OV的距离20mm、6KV的距离210011三35KV的距离390mm。（符合相关的规范要求）7 ）外壳接地、本体接地、温控器接地牢固导通良好。8 .2高（低）压配电装置盘柜安装施工方案a.安装前必须具备的条件1）屋而、楼板施工完毕，不得有渗漏。2）墙
9、壁粉刷完毕，地面二次抹面结束。3）预埋件及预留孔符合设计要求，预埋件牢固。4）室内清理干净，门窗齐全并上锁。5）有可能损坏已安装设备或设备安装后不能进行的装饰工作全部结束。b.盘柜基础的安装1）确定盘柜基础尺寸，型钢要平直除锈，制作完毕后，要进行防腐处理。基础型钢的埋设要与土建部门配合，按照安装图，核对土建施工图上的各种预留孔、预留沟和预埋件的位置、形状、数量和尺寸。2） 同一屋内的各排盘柜基础槽钢全部找平后，应根据设计图纸校对其尺寸（与土建样面的距离尺寸，基础槽钢之间距离尺寸，装有母线桥的槽钢之间尺寸等），应全部符合图纸设计要求，并且安装误差在标准范围内。（型钢不直度及水平度：lmmm,5m
10、m全长）然后将临时点焊的固定点正式焊接固定，其焊缝长度在3040mm;3） 基础型钢应比地面标高高出IOmm（低压配电盘柜安装的基础），高压盘柜安装基础型钢应与地面标高一致。基础型钢必须与接地干线可靠焊接，且接地点不得少于2点；相邻基础槽钢之间的接地不得进行串联连接。c.柜体就位找正1）安装前要仔细参照施工图纸，确定每块盘、柜所安装的位置，认真调整盘、柜体的垂直度、水平偏差、盘面偏差及盘、柜间接缝使其符合下表要求。相邻两柜间的连接螺栓露扣23扣。2）动力盘柜的安装检验项目及质量标准：成列开关柜的组装固定方式是柜与柜之间用螺栓连接，底座焊接固定。盘柜垂直度，水平度偏差及盘柜面偏差,柜间的允许偏差
11、如下：检验项目允许偏差水平偏差相邻两盘顶部211m成列两盘顶部511un盘面偏差相邻两盘顶部lmm成列两盘顶部5mm盘间接缝211un垂直度（每米）1.5mm3）根据施工图纸选择盘体固定方式：螺接或焊接。用焊接方式时，在柜底四角，焊缝长度2040mm。焊后采取防腐措施。d.配电盘的母线安装1）检查母线光滑平整，无裂纹、折皱、变形扭曲现象。2）母线的组装连接按厂家提供的母线组装编号进行安装，其安装的母线相序符合系统相序，母线相色标志完整、正确、明显。3）母线连接的接触面必须清洁干净，连接紧密，母线平置时，贯穿螺栓由下往上穿，其余情况下，螺母置于维护侧，螺栓露扣长度23扣，母线的固定不能使绝缘子受
12、到额外应力。4）贯穿螺栓连接的母线两外侧均装设平垫圈，螺母侧装弹簧垫圈或锁紧螺母。5）连接螺栓的紧固，使用力矩扳手，其紧固力矩值符合规范规定。6）母线安装时，检查母线对地及相间的最小安全距离符合生产厂家的技术要求及有关规程的规定。7）母线安装完毕后，将母线室清扫干净，测量母线相间及对地绝缘电阻满足规范要求。并同时做好安装检查记录。e.35KV开关柜安装主要注意事项；1） 基础检查 用水准仪及钢卷尺对开关柜基础进行核对尺寸，检查基础槽钢长度、宽度、标高及相对位置是否符合设计要求，以及检查基础槽钢的直线度和水平度，误差不得超过允许值；检查高压及控制电缆的孔洞是否对应开关柜的排列布置。 清除基础槽钢
13、面上的灰砂，完成槽钢的接地工作，测量基础槽钢的水平度和不直度，找出最高点，并标注高差，开关柜宜从中间开始就位。2） 搬运及开箱检查开关柜的搬运设专人指挥，配备足够的施工人员，以保证人身和设备安全。根据现场情况，设备的搬运、移动采用推车进行。搬运时，用吊车将开关柜吊到推车上，然后一人拉推车的把手，3人合力推柜体，1人专门负责观察推车行走的路线，防止推车的轮子掉到孔洞里及防止柜体倾覆。盘柜搬运时应按图纸将盘柜按顺序摆放，以方便下一步盘柜的就位安装。设备检查时厂家、监理及业主代表应在现场。检查的主要内容：检查表面有无刮伤或撞击痕迹，对照设计图纸及核对到货清单、检查设备型号、规格、数量是否相符，以及随
14、柜而到的有关附件、备件、仪表、仪器、专用工具的数量及规格与清单是否相符；特别对于瓷瓶等瓷件更应该认真检查有无变形、破损、受潮；检查厂家出厂技术文件是否齐全；如在检查中发现的缺损件、厂家资料不齐全等应在开箱检查记录上填好，由在场厂家、监理及业主代表签名见证，通知物资供应部门补回。3） 盘柜就位安装首先根据设计的尺寸拉好整排屏柜的直线。按设计位置和尺寸把第一块盘用线锤和水平尺进行找正，按规范盘柜垂直度误差应小于每米1.5mm,如达不到要求可在柜底垫垫块,但垫块不能超过三块且垫块不能有松动，达到要求后,在开关柜的四个底角上烧焊或钻孔用螺栓将其固定。第一面开关柜安装好后，其他开关柜就按第一个柜作为标准
15、拼装起来。通常35KV配电盘柜以进线盘柜为第一面柜开始安装，然后分别向两侧拼装。如发现基础槽钢的水平误差较大，应选进线柜第一面柜的安装位置。依次将盘逐块找正靠紧。检查盘问螺丝孔应相互对应，如位置不对可用圆锂修整。带上盘间螺丝（不要拧紧），以第一块盘为准，用撬棍对盘进行统一调整，调整垫铁的厚度及盘间螺丝松紧，使每块盘达到规定要求，依次将各盘固定。最后要求成列柜顶水平高差不大于5mm,成列柜面不平度小于5mm,柜间缝隙小于2mm。4） 开关柜内母线安装柜内母线厂家已配备。柜体间联络母线安装应按分段图、相序、编号、方向和标志正确放置；母线的搭接面应连接紧密，并应在接触面上涂一层电力复合脂。连接螺栓用力矩扳手紧固，其紧固力矩值应符合厂家的规定。如有封闭母线桥由厂家到现场实测尺寸并在厂制作好后再送往现场安装，安装前先搭设好脚手架，根据母线桥安装高度搭设至合适高度，根据安装图纸将母线箱逐个抬上脚手架摆放，拼装连接时从两端往中间靠拢连接，用短木方调整母线箱安装高度，在设有吊杆处用吊杆调整母线箱高度及水平度，拼接过程中不宜将两个母线箱之间的螺栓紧固，应留有一定的间隙，以便统一调整母线桥的间隙分布，整个母线箱拼接完成后检查整体水平度和拼装间隙的分布，调整后逐步将螺栓紧固，并让吊杆处于适当的受力状态。母线安装应符合下
