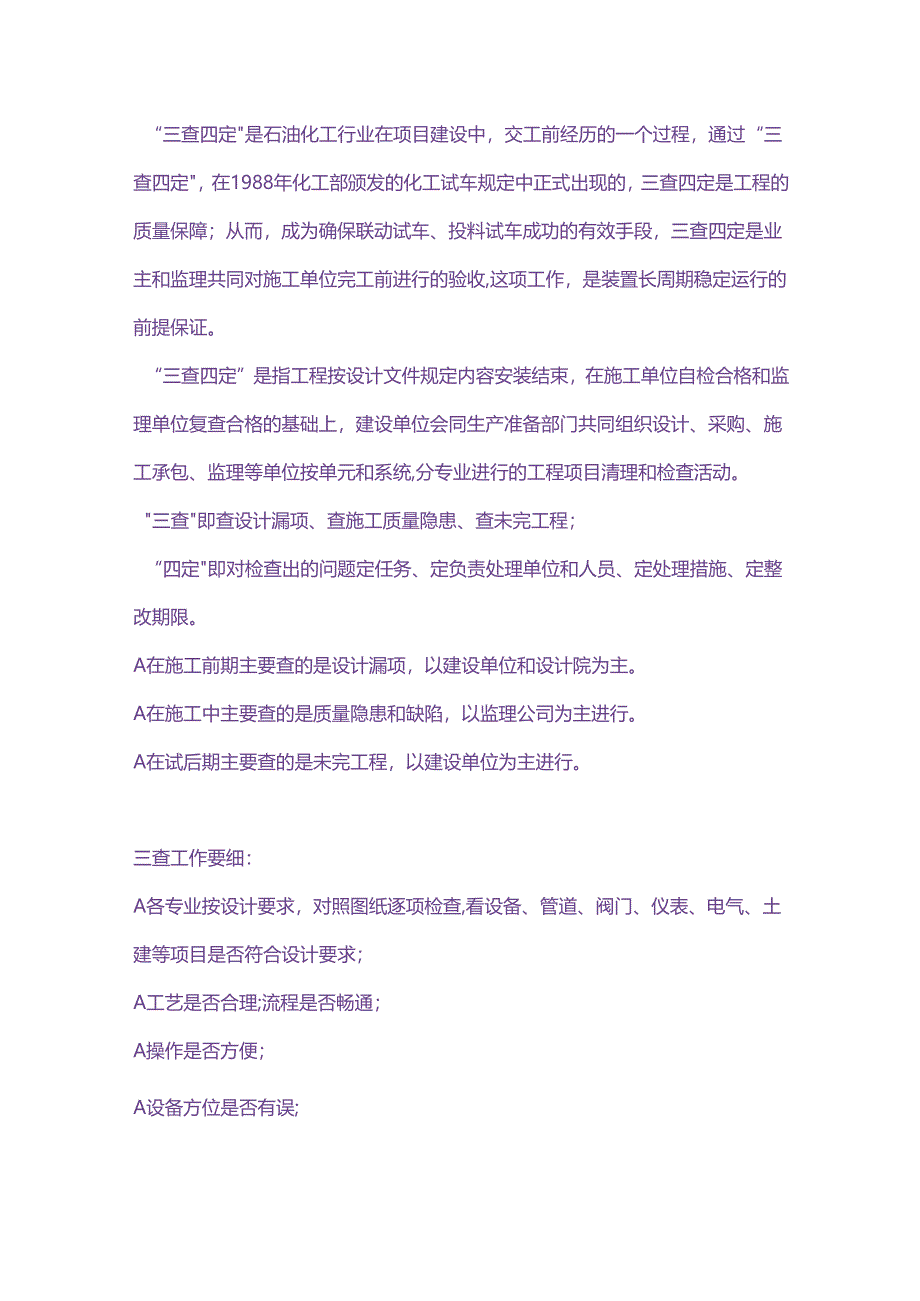

1、“三查四定是石油化工行业在项目建设中，交工前经历的一个过程，通过“三查四定，在1988年化工部颁发的化工试车规定中正式出现的，三查四定是工程的质量保障；从而，成为确保联动试车、投料试车成功的有效手段，三查四定是业主和监理共同对施工单位完工前进行的验收,这项工作，是装置长周期稳定运行的前提保证。“三查四定”是指工程按设计文件规定内容安装结束，在施工单位自检合格和监理单位复查合格的基础上，建设单位会同生产准备部门共同组织设计、采购、施工承包、监理等单位按单元和系统,分专业进行的工程项目清理和检查活动。三查即查设计漏项、查施工质量隐患、查未完工程；“四定即对检查出的问题定任务、定负责处理单位和人员、

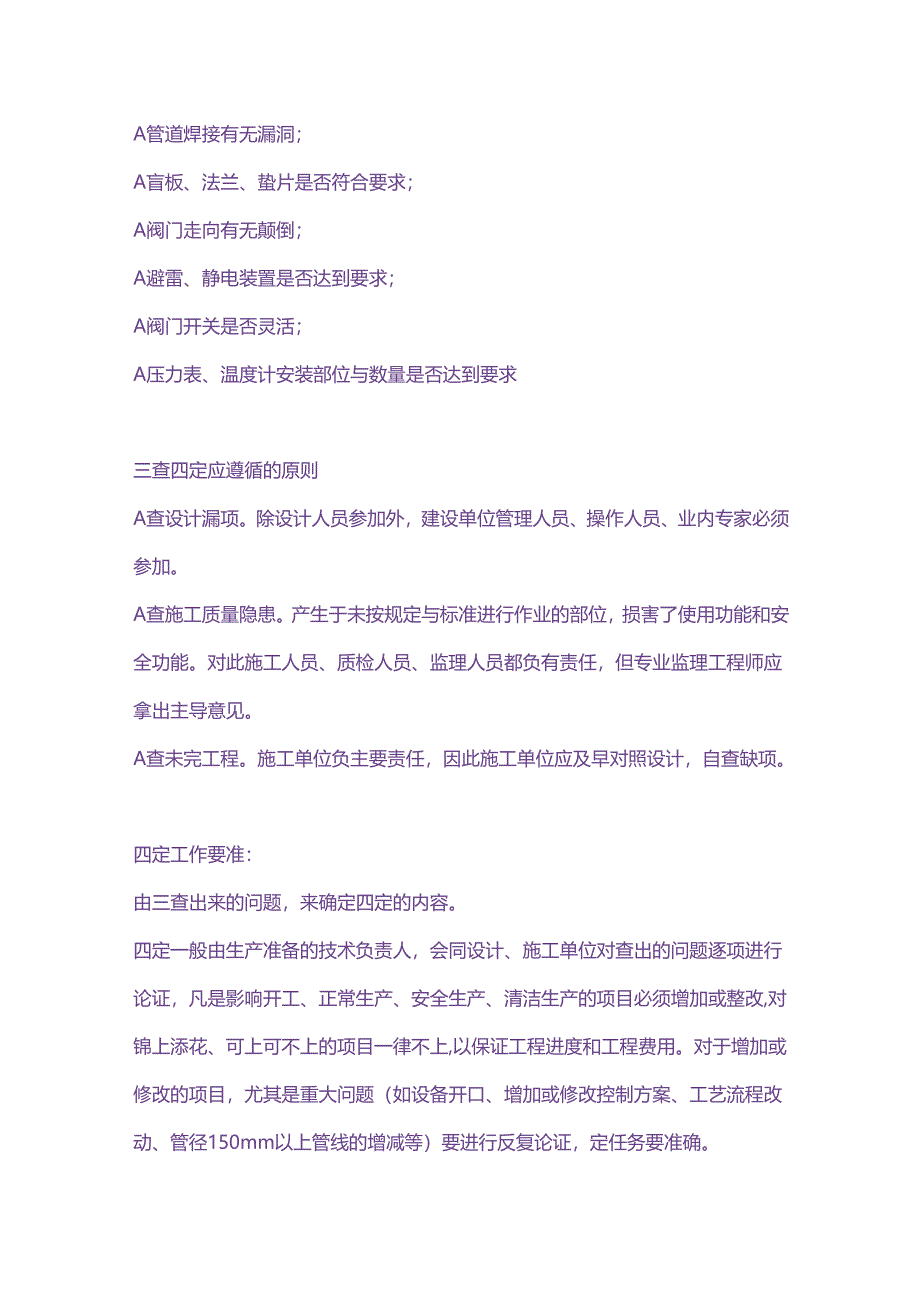

2、定处理措施、定整改期限。A在施工前期主要查的是设计漏项，以建设单位和设计院为主。A在施工中主要查的是质量隐患和缺陷，以监理公司为主进行。A在试后期主要查的是未完工程，以建设单位为主进行。三查工作要细：A各专业按设计要求，对照图纸逐项检查,看设备、管道、阀门、仪表、电气、土建等项目是否符合设计要求；A工艺是否合理;流程是否畅通；A操作是否方便；A设备方位是否有误;A管道焊接有无漏洞；A盲板、法兰、蛰片是否符合要求；A阀门走向有无颠倒；A避雷、静电装置是否达到要求；A阀门开关是否灵活；A压力表、温度计安装部位与数量是否达到要求三查四定应遵循的原则A查设计漏项。除设计人员参加外，建设单位管理人员、操
3、作人员、业内专家必须参加。A查施工质量隐患。产生于未按规定与标准进行作业的部位，损害了使用功能和安全功能。对此施工人员、质检人员、监理人员都负有责任，但专业监理工程师应拿出主导意见。A查未完工程。施工单位负主要责任，因此施工单位应及早对照设计，自查缺项。四定工作要准：由三查出来的问题，来确定四定的内容。四定一般由生产准备的技术负责人，会同设计、施工单位对查出的问题逐项进行论证，凡是影响开工、正常生产、安全生产、清洁生产的项目必须增加或整改,对锦上添花、可上可不上的项目一律不上,以保证工程进度和工程费用。对于增加或修改的项目，尤其是重大问题（如设备开口、增加或修改控制方案、工艺流程改动、管径15

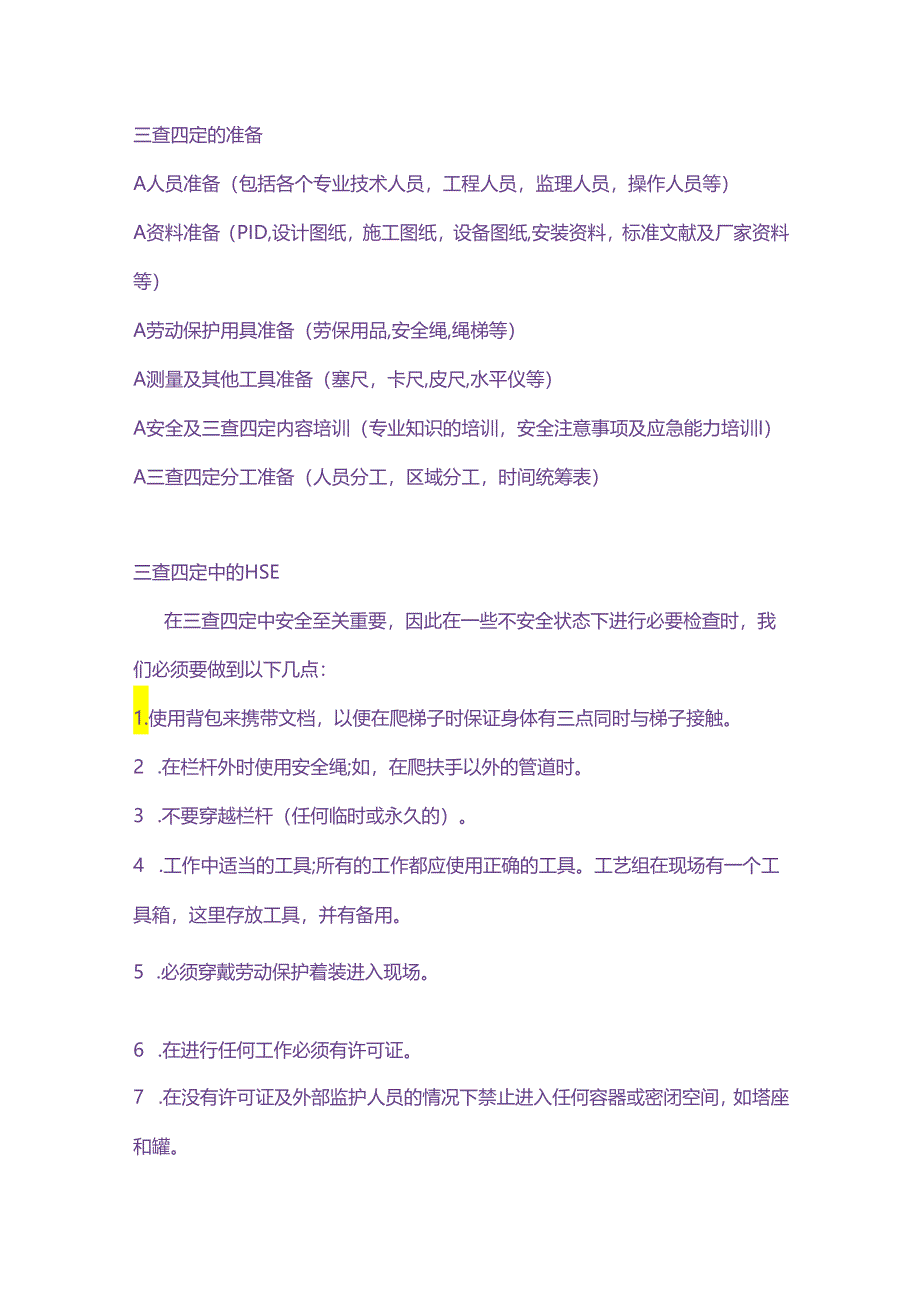

4、0mm以上管线的增减等）要进行反复论证，定任务要准确。三查四定的准备A人员准备（包括各个专业技术人员，工程人员，监理人员，操作人员等）A资料准备（PID,设计图纸，施工图纸，设备图纸,安装资料，标准文献及厂家资料等）A劳动保护用具准备（劳保用品,安全绳,绳梯等）A测量及其他工具准备（塞尺，卡尺,皮尺,水平仪等）A安全及三查四定内容培训（专业知识的培训，安全注意事项及应急能力培训I）A三查四定分工准备（人员分工，区域分工，时间统筹表）三查四定中的HSE在三查四定中安全至关重要，因此在一些不安全状态下进行必要检查时，我们必须要做到以下几点：1.使用背包来携带文档，以便在爬梯子时保证身体有三点同时与
5、梯子接触。2 .在栏杆外时使用安全绳;如，在爬扶手以外的管道时。3 .不要穿越栏杆（任何临时或永久的）。4 .工作中适当的工具;所有的工作都应使用正确的工具。工艺组在现场有一个工具箱，这里存放工具，并有备用。5 .必须穿戴劳动保护着装进入现场。6 .在进行任何工作必须有许可证。7 .在没有许可证及外部监护人员的情况下禁止进入任何容器或密闭空间，如塔座和罐。现场阀门怎么查阀门是装置中最为常见的设备，分两种：调节阀和开关阀，另外还有一种电动阀。阀门要查气源线路、电源线路、进线口、风压表、名牌标识、接地、法兰连接、垫片螺栓以及整个阀体的完整性。我们在检查时可能会忽略到法兰的链接螺栓，最好选用碳钢，且
6、是双头螺栓，螺栓安装好丝扣要露出3-5扣才算合格。有些电缆出线口可能朝上，若无法改变其出线方式，出线口一定要做好防水封堵。若阀门安装在室外，定位器上最好安装一个防水罩，以便后期检维修方便。物位仪表物位仪表有差压双法兰、超声波物位计、雷达物位计等等。差压双法兰物位计的表体安装位置与两个法兰有密切联系，这要考虑到迁移问题。在检查时，双法兰的正负压不能装反,且毛细管要与表体H、1.位置一致。表体要固定在稳定的仪表立柱上,垂直下来的毛细管也要有金属槽保护做支撑。温度仪表温度仪表分为热电偶和热电阻，有一些表带温度变送器、还有一些表带屏幕可按键操作。温度计较其他仪表相对简单，有一些插入式的温度计并未完全插
7、入，有一段金属部分露在外面,这很容易被其他物体碰弯检，查时要多留意。还有一些安装在管道上，这时我们考虑管道中的介质流向和介质特性是否符合安装要求。压力仪表压力变送器与双法兰物位计结构形式差不多，进线口、防空排污阀、防爆堵头、位号标识、紧固接头及表体稳定性,这些统统都要检查。必要时还要看量程是否一致，不一致时要及时修改。报警器报警器分可燃性报警器和有毒性报警器。查进线口丝扣是否紧固,稍稍扯一下线看有没有松动。不要忽略右侧还有一个小防爆堵头看有没有上紧。查整个表体及立柱是否固定稳当，前后盖是否盖紧。位号以及名牌标识也都不能少。若安装位置于露天处一定要做好防水，和安装浪涌保护。当被检测气体密度大于空
8、气，检测仪安装在距离地面30-60厘米。当被测气体的密度小于空气，检测仪应当安装在泄漏点的上方0.5米-2米处，且传感器部位向下。探测器宜安装在无冲击、无振动、无强电磁场干扰的场所，且周围留有不小于0.3m的净空。就地仪表怎么查就地压力和就地温度有两种连接形式：法兰和螺纹。检查时该有垫片的不能少垫片，该是螺栓固定的规格要符合要求。像这种形式的表,位号标识，合格证、校准证都不能少。就地压力表和就地温度计相对比较小分布散，在装置中藏得比较隐蔽，需要耐心且细心发现。非仪表类怎么查除了仪表设备需要三查四定，装置中还有许多非仪表类的小细节也需要我们去检查。例如中间接线箱，若现场无其他设备进线,底部的进线堵头要换成无孔防爆堵头、箱盖密封完好、侧边接地座、内部绝缘、内部端子正确及紧固。还有一些随处可见的电缆保护管，向上弯曲的管子最好换二通或三通，若遇雨水天不至雨水进入管道无法排除。在现场检查到的问题和收集到的资料都要统一汇总做好相关记录，以确保后续整改工作能顺利进行。
