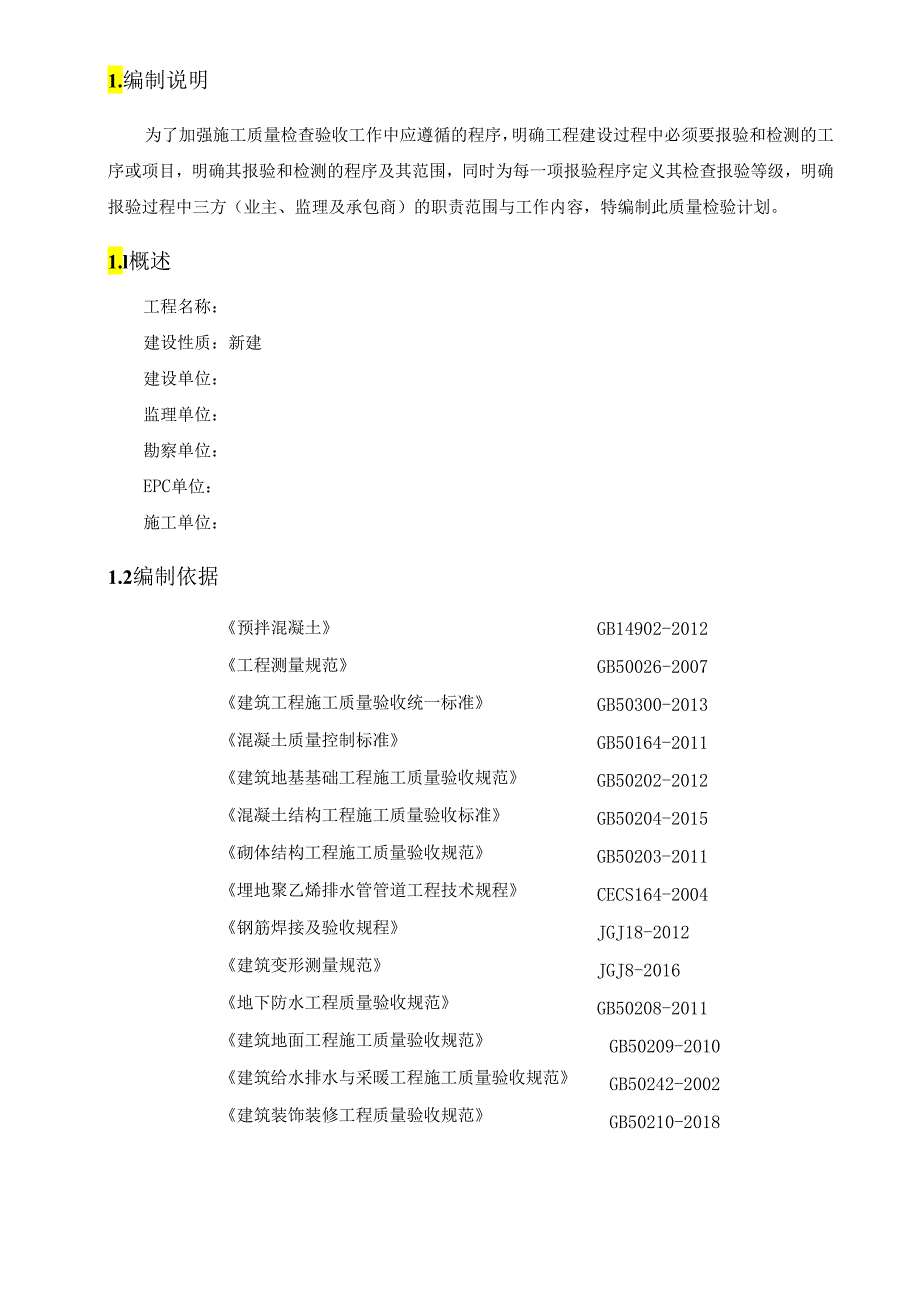

1、1 .编制说明12 .工程概况23 .名称释义24 .职责35 .质量控制点及检验程序36 .取样送检计划47 .质量检验计划68 .不合格品的处置79 .测量和试验设备7附表:质量检验计划表81.编制说明为了加强施工质量检查验收工作中应遵循的程序,明确工程建设过程中必须要报验和检测的工序或项目,明确其报验和检测的程序及其范围,同时为每一项报验程序定义其检查报验等级,明确报验过程中三方(业主、监理及承包商)的职责范围与工作内容,特编制此质量检验计划。1.l概述工程名称:建设性质:新建建设单位:监理单位:勘察单位:EPC单位:施工单位:1.2编制依据预拌混凝土工程测量规范建筑工程施工质量验收统一
2、标准混凝土质量控制标准建筑地基基础工程施工质量验收规范混凝土结构工程施工质量验收标准砌体结构工程施工质量验收规范埋地聚乙烯排水管管道工程技术规程钢筋焊接及验收规程建筑变形测量规范地下防水工程质量验收规范建筑地面工程施工质量验收规范建筑给水排水与采暖工程施工质量验收规范建筑装饰装修工程质量验收规范给水排水管道施工及验收规范GB14902-2012GB50026-2007GB50300-2013GB50164-2011GB50202-2012GB50204-2015GB50203-2011CECS164-2004JGJ18-2012JGJ8-2016GB50208-2011GB50209-2010

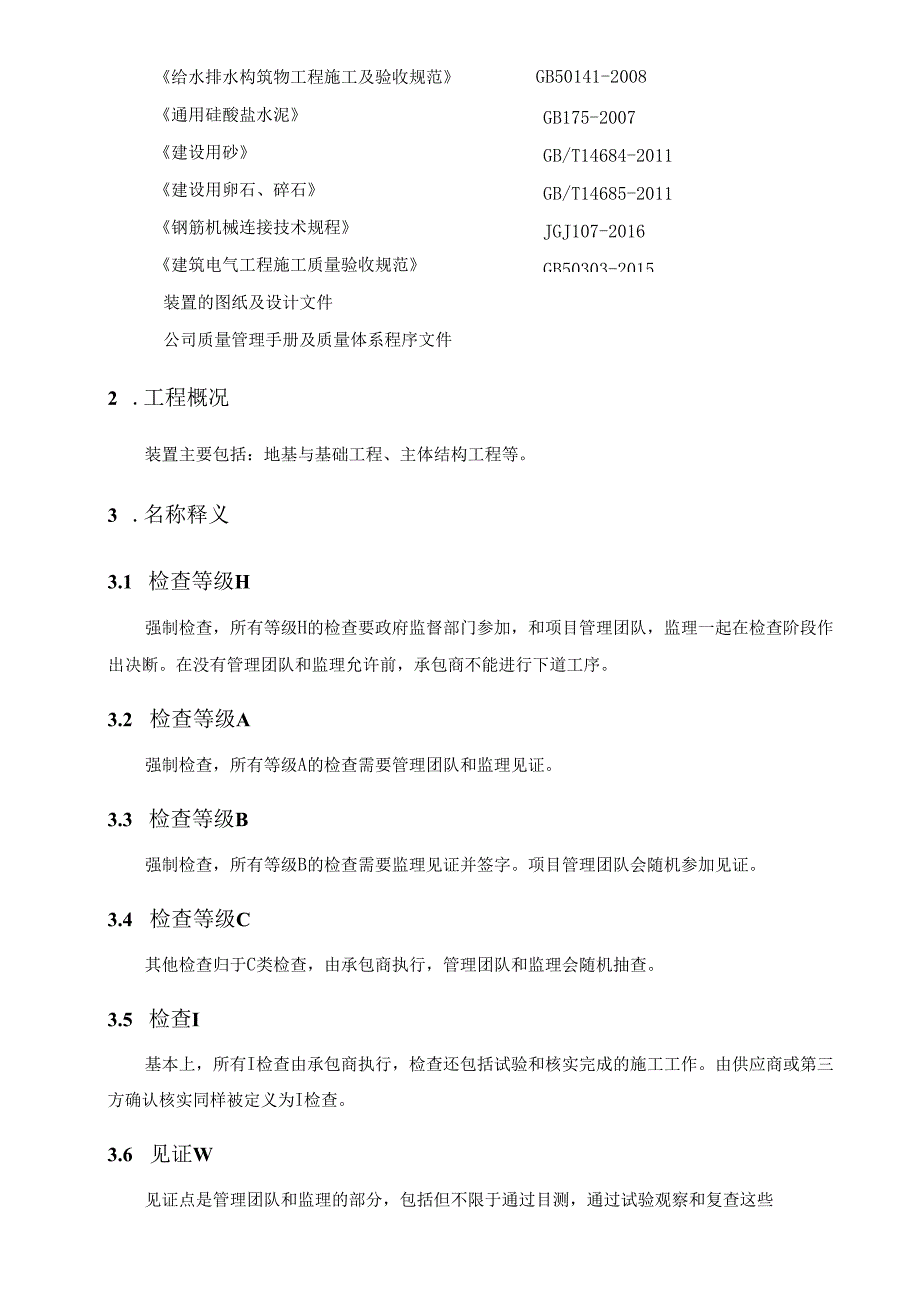

3、GB50242-2002GB50210-2018GB50268-2008给水排水构筑物工程施工及验收规范GB50141-2008GB175-2007GB/T14684-2011GB/T14685-2011JGJ107-2016GB50303-2015通用硅酸盐水泥建设用砂建设用卵石、碎石钢筋机械连接技术规程建筑电气工程施工质量验收规范装置的图纸及设计文件公司质量管理手册及质量体系程序文件2 .工程概况装置主要包括:地基与基础工程、主体结构工程等。3 .名称释义3.1 检查等级H强制检查,所有等级H的检查要政府监督部门参加,和项目管理团队,监理一起在检查阶段作出决断。在没有管理团队和监理允许前,
4、承包商不能进行下道工序。3.2 检查等级A强制检查,所有等级A的检查需要管理团队和监理见证。3.3 检查等级B强制检查,所有等级B的检查需要监理见证并签字。项目管理团队会随机参加见证。3.4 检查等级C其他检查归于C类检查,由承包商执行,管理团队和监理会随机抽查。3.5 检查I基本上,所有I检查由承包商执行,检查还包括试验和核实完成的施工工作。由供应商或第三方确认核实同样被定义为I检查。3.6 见证W见证点是管理团队和监理的部分,包括但不限于通过目测,通过试验观察和复查这些试验结果来确认完成的施工工作。对于涉及地方政府代表的也归于此列。3.7 随机见证RW随机见证和见证类似,管理团队和监理尽量
5、减少参与次数。通常允许管理团队对等级B和等级C进行随机抽查,但管理团队可以放弃参与。3.8 审查和批准R管理团队和监理对资料有关的检查要求。检查要求除了获得ITP指定方的批准,否则程序不能被执行(如WPS等)。3.9 质量记录QR材料的质量证明文件及施工过程中的部分第三方检测报告应递交给管理团队和监理进行审核。3.10 试验T试验样本或从现场得到的样品在实验室或第三方试验机构试验后的相关资料。这些不同类别的试验标示着各方工作的履行,承包商除了执行检查工作外,随后还要递交试验后的相关资料性文件。4 .职责4.1 承包商承包商负责项目施工过程的质量检验、试验和最终质量检验、试验的组织与管理,并通过
6、各种检验手段,以保证施工过程和用于项目的原材料满足设计、规范、标准的要求。承包商必须建立、健全施工质量的检验制度,严格工序管理,作好隐蔽工程的质量检查和记录。隐蔽工程在隐蔽前,按要求承包商必须通知业主、监理和建设工程质量监督机构。工程施工过程的理化检验、测试,由承包商负责组织外委检验,外委单位应该有相应资质能力、较好的信誉。5 ,质量控制点及检验程序5.1 质量控制点设置说明施工质量的控制管理采用H、A、B、C四级控制,按照施工控制内容进行划分,施工质量控制点划分见“附表”。5.2 质量控制点的检查与确认1. 2.1施工过程实行工序质量控制,在各控制点中,依据工序的重要程度和控制的必要性划定出
7、不同的控制等级即H、A、B、C四个等级,实施不同等级的检查活动。上一工序不合格不能进入下一工序施工,从而有效地控制工序质量。5. 2.2工序质量控制对每一个等级,必须进行严格的检查。无论对哪个控制等级进行检查,我公司都必须提供有关的施工记录和检验、试验报告。工序质量控制等级和记录表格由我公司提出,总监理工程师组织专业监理工程师审核后,报业主批准。6. 2.3对各等级的检查,必须在承包商质量检查部门检查合格之后进行,并至少提前24小时向监理及业主单位提出申请。7. 2.4工程质量监督机构在其监督计划中明确的停检点、见证点,承包商提前十天通知工程质量监督人员和项目管理团队。8. 2.5工序质量控制
8、表实施记录,确保记录的真实性、完整性、及时性等,由承包商施工部妥善保管,并将其列入交工技术文件资料移交业主。9. 2.6H、A、B、C级质量检查点施工工序质量检验程序示例如下图:通知监理通知斐曙、业土、血理通知业主、监理6 .取样送检计划现场所有的取样送检必须在有取样见证资质的监理见证下进行。6.1 钢筋原材料取样及送检计划6.1.1取样频率:每批由同一牌号、同一炉批号、同一规格的钢筋组成,每批重量不大于60吨。对连续进场的同批钢筋,按一次进场的钢筋处理。6.1.2取样方法:对于本项目使用的热轧带肋、热轧光圆钢筋取样方法及数量见下表Io表1:钢筋取样方法及数量序号检测项目取样数量取样方法1拉伸
9、2任选两根钢筋端头切除后切取,长度50011m2冷弯2任选两根钢筋端头切除后切取,长度约25035OmnI3尺寸偏差逐支用力学性能试件做4重量偏差不少于5从不同根钢筋上截取,长度不小于50Omm1.2 钢筋焊接件送检计划6. 2.1取样频率同一台班内由同一焊工完成的300个同级别、同直径钢筋焊接接头为一批,当同一台班内焊接的接头数量较少,可在一周内累计计算,如累计仍不足300个接头,也应按一批计算。7. 2.2取样方法每批随机抽取3个长约45OnIm接头做拉伸,抽取3个长约35OmIn接头做冷弯。1.3 钢筋机械接头送检计划6. 3.1取样频率接头的现场检验应按验收批进行,同一施工条件下同型式
10、,同等级,同规格接头,应500个为一个验收批进行检验与验收,不足500个也应作为一个验收批。7. 3.2取样方法每批随机抽取3个长约500mm接头做抗拉强度试验。6.4混凝土试块送检计划6.4.1取样频率(1)首次使用混凝土,配合比开盘鉴定至少1组。(2)每拌制100盘且不超过100ln3的同配比的混凝土,取样不少于1次。(3)每工作班拌制的同一配合比的混凝土不足100盘时,其取样次数不得少于1次。(4)一次连续浇筑超过100Om3时,同一配比混凝土每20(3取样不少于1次。(5)每次取样应至少留置一组标准养护试件。同条件养护试件的留置组数应根据实际需要确定。同一强度等级的同条件养护试件,留置
11、的数量应根据混凝土工程量及重要性确定,不宜大于10组且不应少于3组。(6)对有抗渗要求的混凝土结构,其混凝土试件应在浇筑地点随机抽取。同一工程、同一配合比的混凝土,取样不应少于1次,留置可根据实际需要确定。6. 4.2取样方法用于检查结构构件混凝土强度的试件,在混凝土的浇筑地点随机抽取,装入混凝土试块模具中成型后取出。7. 4.3养护及送检标准养护试件成型后24小时内送至标养室,进行养护,达到28天龄期后,报实验室送检。同条件养护试件成型后放置在靠近相应结构构件或结构部位的适当位置,并应采取相同的养护方法。等效养护龄期按日平均温度逐日累计温度达到600所对应的龄期,600试件不应小于14天,也
12、不宜大于60天。达到要求后报实验室送检。1.5 水泥送检计划按同一厂家、同一品种、同一代号、同一强度等级、同一批号且连续进场的水泥,袋装不超过20Ot为一批,每批抽样送检数量不应少于一次。1.6 砂、石送检计划砂或石按同产地,同规格分批验收,采用大型工具(如汽车、货船等)运输的,应按400mi或者60Ot为一个验收批,采用小型工具(如拖拉机等)运输的,应以20011?或30Ot为一验收批,不足上者应按一个验收批进行验收。7 .质量检验计划7.1 综合质量检验计划表(见表2)7.2 土建质量检验计划(见表3)7.3 建筑质量检验计划(见表4)7.4 建筑给排水质量检验计划(见表5)7.5 建筑电
13、气质量检验计划(见表6)7.6 暖通质量检验计划(见表7)8 .不合格品的处置当发现施工所做的工程有不合格的部分,应系统地用文件形式记录下来并通知业主及监理。处理措施如下:(I)将不合格情况通知监理单位和业主,并提出改正措施。监理单位和PMT代表在改正措施上签字;(2)对不合格项进行更换、修理或校正,并随即检验和试验受影响的工程,以及工程的任何可能有疑问的类似部分;(3)承包商应负责使所有不合格的工程能够完全符合设计技术文件、规范、标准的要求,对不合格的部分和纠正措施应适当而系统地用文件记录。9 .测量和试验设备施工用计量器具和设备必须经过计量检定合格,并有计量标签,计量报告报监理和业主审查。
14、钢筋、混凝土等需进行力学、化学实验的送业主认可有相应资质的检测单位,实行见证取样制度,结果报监理和业主审查,和工程竣工资料一并存档。附表:质量检验计划表表2:综合质量检验计划表编号验收项目验收标准验收等级验收频率备注OlOl开工会A工程开工-0102资料审查-B工程开工-提示检查等级H:H级检查需要政府监督部门/项目管理团队见证才能进行下道工序。A:A级检查需要项目管理团队和监理见证。B:B级检查需要监理见证。C:C级检查由承包商执行,项目管理团队和监理随机抽查。表3:土建质量检验计划表编号验收项目验收标准验收等级验收频率备注0201定位测量GB5O2O2-2O18GB50026-2007GB50141-2008B每区0202土方开挖GB5O2O2-2O18GB5014I-2008B每区0203地基验槽GB5O2O2-2O18GB50141-2008H每区0204回填土质验收GB5O2O2-2O18GB5O141-2008B每批0205回填前/中的验收GB50202-2018GB50141-2008B每区0206回填密实度检查GB5O2O2-2O18GB5O141-2008B随机每区、每500rn测1组0301验证材料合格证书及材料实验报告GB50204-
