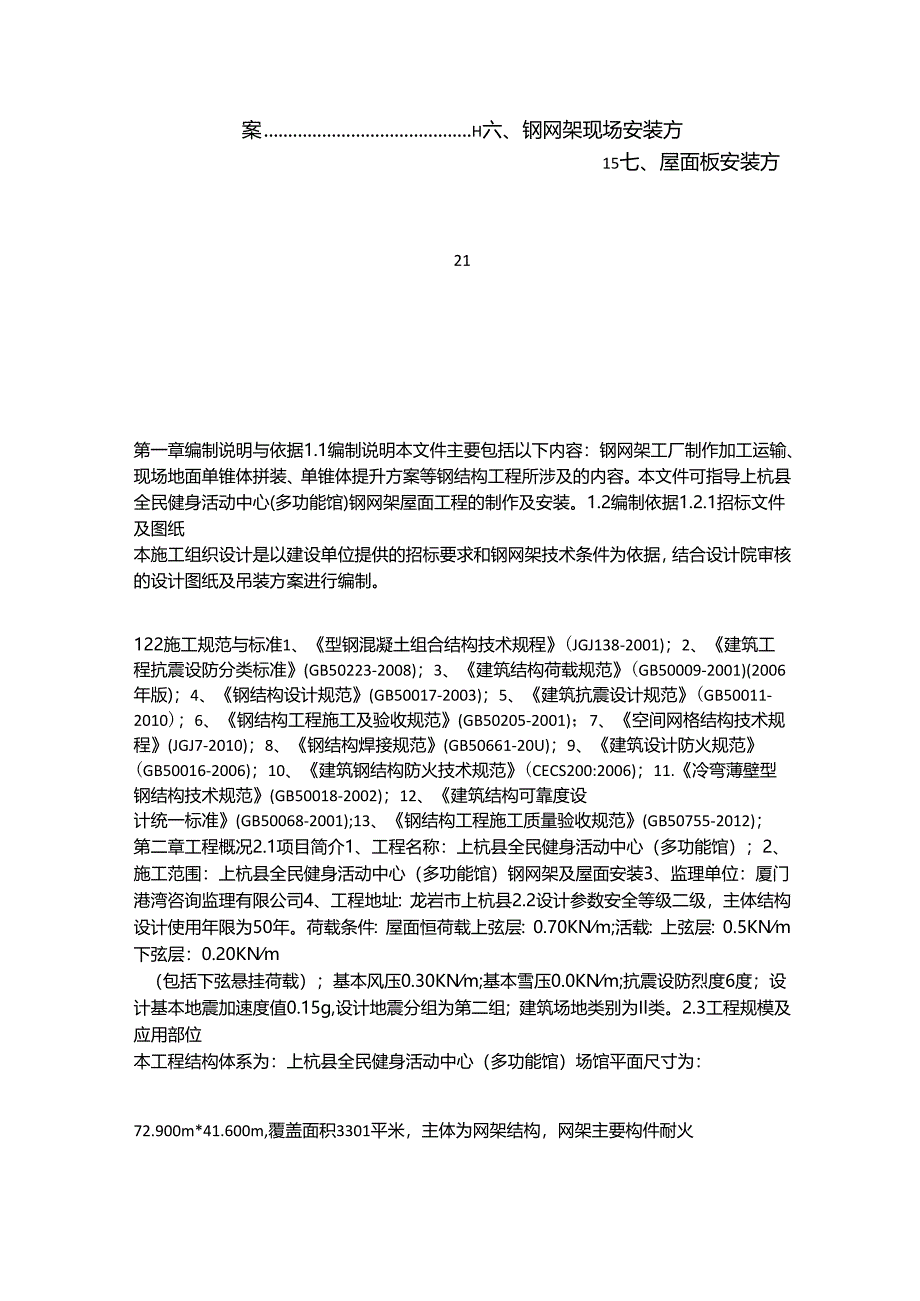

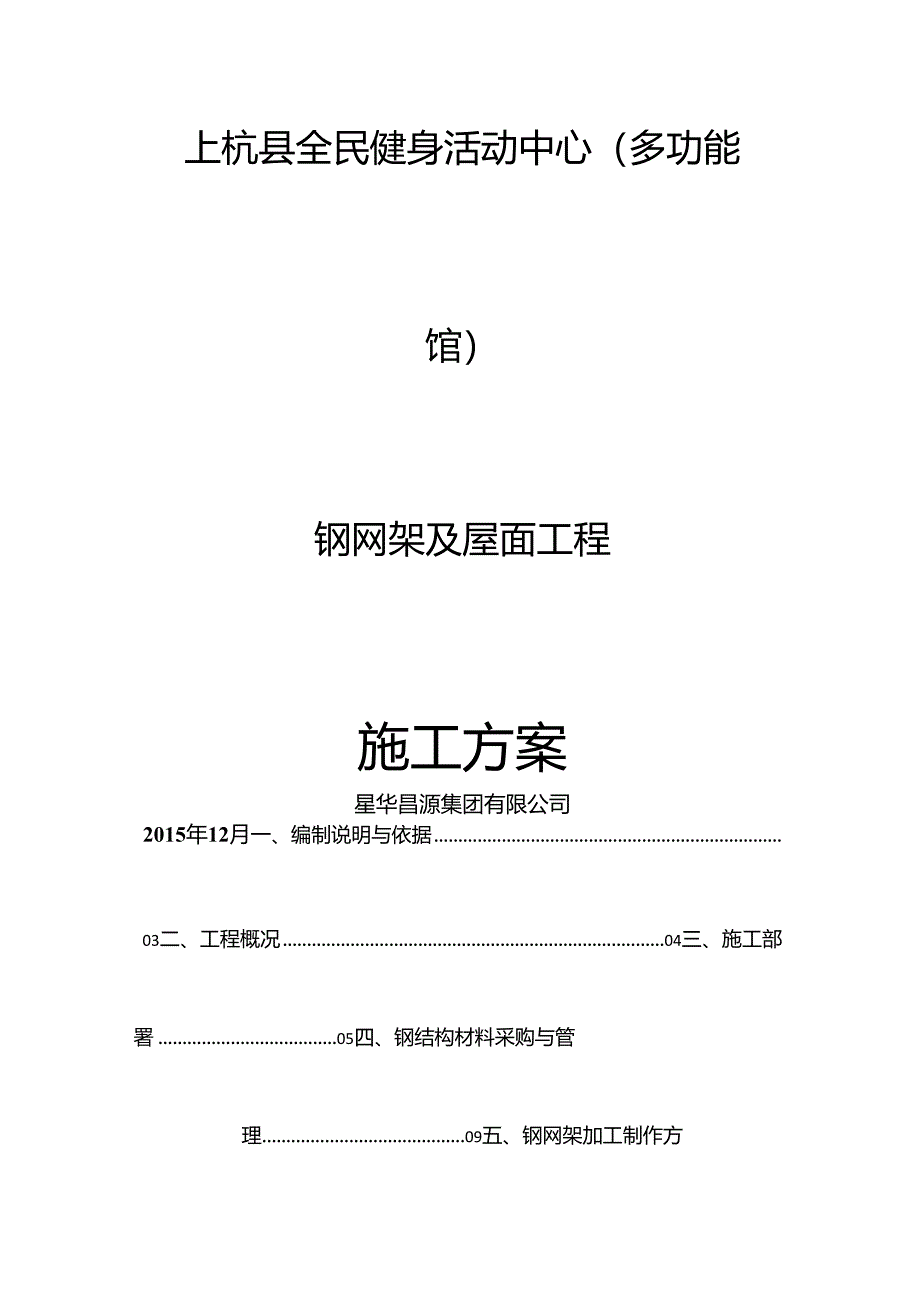

1、上杭县全民健身活动中心（多功能馆）钢网架及屋面工程施工方案星华昌源集团有限公司2015年12月一、编制说明与依据03二、工程概况04三、施工部署05四、钢结构材料采购与管理09五、钢网架加工制作方案H六、钢网架现场安装方15七、屋面板安装方21八、安全、文明施工、环境保护、雨季施工措施25九、施工总进度计划31十、劳动力调配计划33第一章编制说明与依据1.1编制说明本文件主要包括以下内容：钢网架工厂制作加工运输、现场地面单锥体拼装、单锥体提升方案等钢结构工程所涉及的内容。本文件可指导上杭县全民健身活动中心(多功能馆)钢网架屋面工程的制作及安装。1.2编制依据1.2.1招标文件及图纸本施工组织设
2、计是以建设单位提供的招标要求和钢网架技术条件为依据，结合设计院审核的设计图纸及吊装方案进行编制。122施工规范与标准1、型钢混凝土组合结构技术规程(JGJ138-2001)；2、建筑工程抗震设防分类标准(GB50223-2008)；3、建筑结构荷载规范(GB50009-2001)(2006年版)；4、钢结构设计规范(GB50017-2003)；5、建筑抗震设计规范(GB50011-2010)；6、钢结构工程施工及验收规范(GB50205-2001)；7、空间网格结构技术规程(JGJ7-2010)；8、钢结构焊接规范(GB50661-20U)；9、建筑设计防火规范(GB50016-2006)；1
3、0、建筑钢结构防火技术规范(CECS200:2006)；11.冷弯薄壁型钢结构技术规范(GB50018-2002)；12、建筑结构可靠度设计统一标准(GB50068-2001);13、钢结构工程施工质量验收规范(GB50755-2012)；第二章工程概况2.1项目简介1、工程名称：上杭县全民健身活动中心（多功能馆）；2、施工范围：上杭县全民健身活动中心（多功能馆）钢网架及屋面安装3、监理单位：厦门港湾咨询监理有限公司4、工程地址：龙岩市上杭县2.2设计参数安全等级二级，主体结构设计使用年限为50年。荷载条件：屋面恒荷载上弦层：0.70KNm;活载：上弦层：0.5KNm下弦层：0.20KNm（包

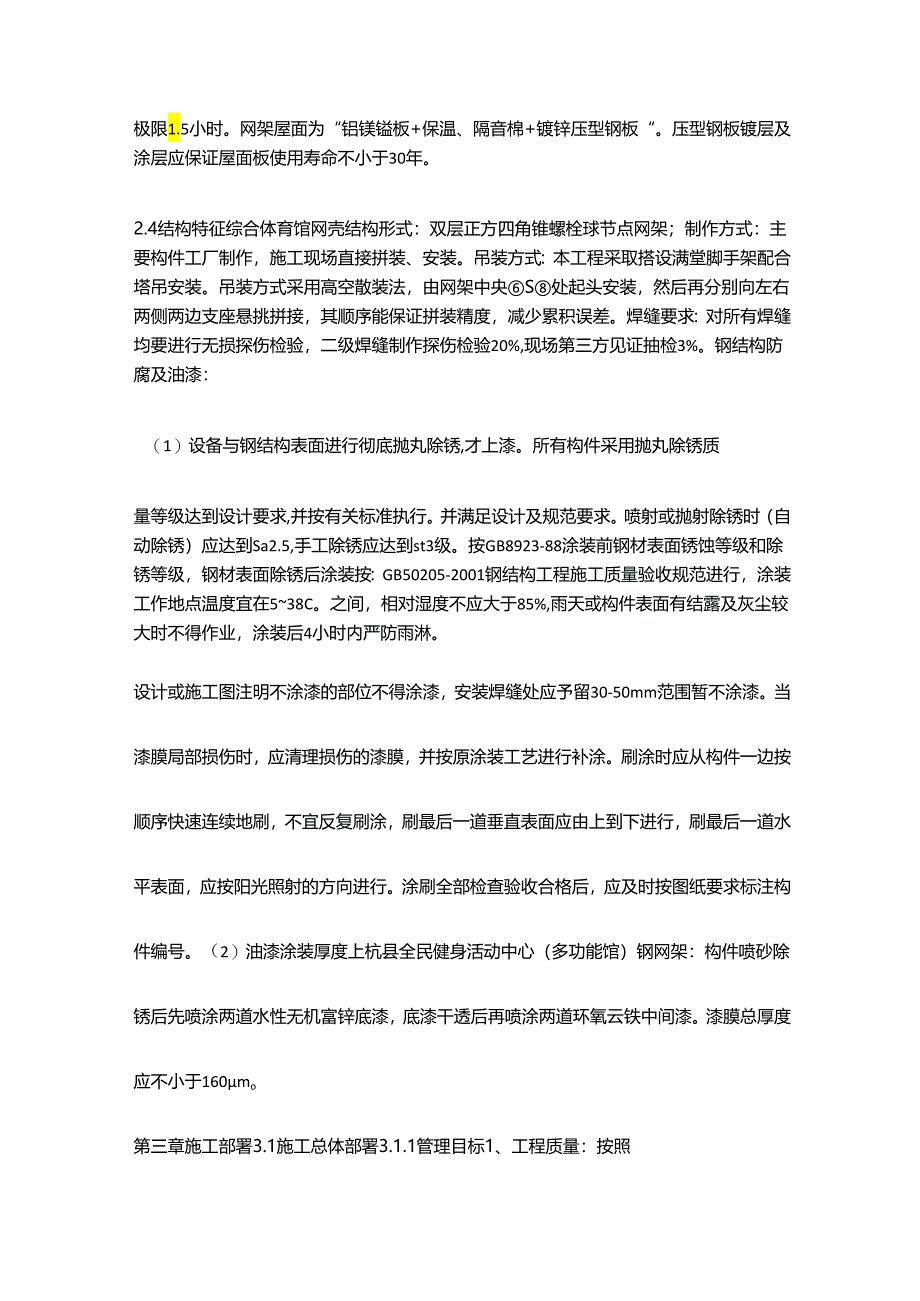

4、括下弦悬挂荷载）；基本风压0.30KNm;基本雪压0.0KNm;抗震设防烈度6度；设计基本地震加速度值0.15g,设计地震分组为第二组；建筑场地类别为Il类。2.3工程规模及应用部位本工程结构体系为：上杭县全民健身活动中心（多功能馆）场馆平面尺寸为：72.900m*41.600m,覆盖面积3301平米，主体为网架结构，网架主要构件耐火极限1.5小时。网架屋面为“铝镁镒板+保温、隔音棉+镀锌压型钢板“。压型钢板镀层及涂层应保证屋面板使用寿命不小于30年。2.4结构特征综合体育馆网壳结构形式：双层正方四角锥螺栓球节点网架；制作方式：主要构件工厂制作，施工现场直接拼装、安装。吊装方式：本工程采取搭设
5、满堂脚手架配合塔吊安装。吊装方式采用高空散装法，由网架中央S处起头安装，然后再分别向左右两侧两边支座悬挑拼接，其顺序能保证拼装精度，减少累积误差。焊缝要求：对所有焊缝均要进行无损探伤检验，二级焊缝制作探伤检验20%,现场第三方见证抽检3%。钢结构防腐及油漆：（1）设备与钢结构表面进行彻底抛丸除锈,才上漆。所有构件采用抛丸除锈质量等级达到设计要求,并按有关标准执行。并满足设计及规范要求。喷射或抛射除锈时（自动除锈）应达到Sa2.5,手工除锈应达到st3级。按GB8923-88涂装前钢材表面锈蚀等级和除锈等级，钢材表面除锈后涂装按：GB50205-2001钢结构工程施工质量验收规范进行，涂装工作地
6、点温度宜在538C。之间，相对湿度不应大于85%,雨天或构件表面有结露及灰尘较大时不得作业，涂装后4小时内严防雨淋。设计或施工图注明不涂漆的部位不得涂漆，安装焊缝处应予留30-50mm范围暂不涂漆。当漆膜局部损伤时，应清理损伤的漆膜，并按原涂装工艺进行补涂。刷涂时应从构件一边按顺序快速连续地刷，不宜反复刷涂，刷最后一道垂直表面应由上到下进行，刷最后一道水平表面，应按阳光照射的方向进行。涂刷全部检查验收合格后，应及时按图纸要求标注构件编号。（2）油漆涂装厚度上杭县全民健身活动中心（多功能馆）钢网架：构件喷砂除锈后先喷涂两道水性无机富锌底漆，底漆干透后再喷涂两道环氧云铁中间漆。漆膜总厚度应不小于1
7、60mo第三章施工部署3.1施工总体部署3.1.1管理目标1、工程质量：按照国家建筑工程施工质量验收统一标准GB503002001和钢结构工程质量检验评定标准GB502212001进行验收评定，一次交验合格，并为创建福建省优质工程创造必要条件。2、工期要求：计划2015年12月份开工，具体开工日期按招标人通知要求，承诺在要求的时间内开工与竣工。3、安全目标：总体目标是实现人身死亡事故“零”目标，并在工地范围内杜绝以下事故：(Ds不发生人身死亡事故或重伤事故；(2)、不发生重大机械事故或重大设备损坏事故；(3)、不发生一般及以上火灾事故；(4)、不发生严重环境污染事故和重大垮塌事故、水淹厂房事故
8、；(5)、不发生重大交通事故；(6)、不发生造成严重负面社会影响的不良事件；(7)、轻伤频率控制在0.3%4、文明标准：按照福建省文明施工有关规定，创建文明施工样板工地。5、环境保护：组织好污、雨水排放；及时进行施工垃圾清运；对噪音较大的施工机械，采取消音或围挡措施，减少噪音对环境的污染。3.2施工准备及场地布置3.2.1施工准备施工准备工作越充分，工程进展就越顺利，故我方制定了较详细的步骤。详见施工准备流程图。施工准备流程MISSINGIMAGEMISSINGIMAGEMISSINGIMAGEMISSINGIMAGEMISSINGIMAGEMISSINGIMAGEMISSINGIMAGEMI
9、SSINGIMAGEMISSINGIMAGEMISSINGIMAGEMISSINGIMAGE3.2.2施工场地布置1、现场布置、规划，应与施工标准适度。现场布置时，应考虑与业主、监理共同协商，统一规划，现场规划样按照业主划定的施工红线为准。2、遵循省市文明工地考核、评定标准及业主要求，对施工现场进行总平面布置。4、高档材料库房应对地面进行防潮处理，对施工机械应设防雨及防护棚，5、现场施工机械布置、料场设置、水、电管线敷设，采取最近、最省且能满足施工需要。6、施工平面布置要紧凑合理，尽量减少施工用地。合理组织运输，保证运输道路畅通，尽量减少场内运输。倡导绿色施工原则。7、施工场地及施工道路及排水
10、系统，做到道路、排水通畅，并实行道路硬化处理。8、施工材料堆放：本工程所有材料应遵循随用、随进、随完的原则，并严格按场布图堆放。9、网架钢构件利用就近原则，堆放于施工场地内，便于塔吊或汽车吊吊运。10、施工用电从总包单位指定位置装表接入至拟建施工场地工程边。施工用电的布置按临时用电规范布置，并满足安全文明施工的要求。11、施工用水从总包单位指定位置装表接入，接至施工现场并作消防用水。管线的布置均按照安全文明施工的要求布置。3.2.3临时用电布置1、施工总用电量的计算：P=1.05(kPCOS+kP+kPkP)式中：P供电设备总需要容量(KW)；P电动机类额定功率(KW);P电焊机类额定容量(K
11、W)；P室外照明容量(KW)；P室内照明容量(KW)；COS一电动机的平均功率因数(在施工现场一般为0650.75)；k、k、k、k串用系数，多见下表。序号I用电负荷类名称I数量I需要系数kk数值1电动机类310台k0.71130台0.630台以上0.5加工厂动力设备类0.52电焊机类310台k0.610台以上0.53室外照明k1.04室内照明k0.8施工用电总负荷：P=1.05(kPCOS+kPkPkP)=1.05(0.6528.20.75+0.5318+1.010)=203KVA因此，要求建设单位至少提供250KVA的用电量方能满足施工用电高峰时的需要，工程临时用电电缆线由招标单位指定位置
12、引入。第四章钢结构材料采购与管理4.1钢材4.1.1钢材采购为确保结构的安全性，本工程使用的钢材，根据设计可采用Q235B热轧无缝钢管，必须选用大型钢厂生产的产品，应经业主、监理认可后方可采购。对于本工程所采用的材料，需严格把好质量关，以保证整个工程质量。钢材到达目的地之后，再转运至本厂仓库。材料入库后由本公司物供部门组织质量管理部门对入库材料进行检验和试验。.所有进厂材料均应有生产厂家的材质证明书。.按供货方提供的供货清单清点各种规格钢管、型钢和钢板，并计算到货重量。.按供货方提供的钢管、钢板尺寸及公差要求，对于各种规格钢管，抽查其口径、壁厚及椭圆度；对于各种规格钢板，检查其长宽尺寸、厚度及
13、平整度，并检查钢管及钢板焊接材料的外表面质量。,汇总各项检查记录，交现场监理确认，并报指挥部。4.1.2钢材钢管用材：选用Q235B：60x3.5、75.53.75s88.54x1144s140x4、1596x1598.1808等规格的热轧无缝钢管。普通螺栓性能等级为8.8级，采用刚好及螺母、垫圈应符合现行国家标准。高强螺栓选用材料：40Cr,调质热处理后抗拉强度1.0KN/H,其强度级别:M36,10.9S；M36,9.8So4.2材料管理4.2.1材料的储存本公司选取合适的场地或仓库储存本工程材料,按品种、按规格集中堆放，加以标识和防护，以防未经批准的使用或不适当的处置，并定期检查质量状况
14、以防损坏。4.2.2 材料的使用材料的使用严格按排版图和放样资料进行领料和落料，本工程进口钢材只能用于本工程，严禁用于它处，实行专料专用，严禁私自代用。4.2.3 焊接材料的储存焊接材料应按牌号和批号分别存放在具有适温或干燥的贮藏室内。焊条和焊剂在使用之前应按出厂证明书上的规定进行烘焙和烘干。4.2.4 剩余材料处理车间剩余材料应加以回收管理钢材、焊材、螺栓应按不同品种规格、材质回收入库。425高强螺栓材料的保管所有螺栓均按照规格、型号分类储放，妥善保管，避免因受潮、生锈、污染而影响其质量，开箱后的螺栓不得放混放、串用，做到按计划领用，施工未完的螺栓及时回收。第五章钢网架加工制作方案5.1网架
15、制作5.1.1材料机具选用按设计要求，选用全部通过S09002质量体系认证厂家生产的钢材、按生产需要安排加工机具。钢管用材：本工程选用Q235B：60x3.5、75.53.75s88.54x1144s1404x1596s1598x1808规格的热轧无缝钢管。螺栓球用材：选用45#钢直径12Omm圆钢锻打。支座、支托、套筒、锥头、封板用材：选用lCrl8Ni9Ti直径50mm,圆钢和厚度8mm、14mm热轧不锈钢板。高强螺栓，顶丝选用40Cr直径20mm、30mm圆钢进行热调质处理。制作及检测机具：制作用机具：车床、铳床、钻床、气锤、磨光机、直流自动氧弧焊机、卡尺、胎具、夹具等。检测用设备：超声波探伤仪，超声波测厚仪，拉、压力测试机，钢尺、卡尺标准螺纹。5.1.2螺栓球制作5121工艺流程：圆钢下料一毛坯予锻T毛坯模锻一正火处理基准孔铳面及钻孔T水平孔铁面及钻孔一仰角孔铳面及钻孔T攻丝T清洗螺孔T检验一编号入库T包装发运。5.122质量标准.下料尺寸据球
