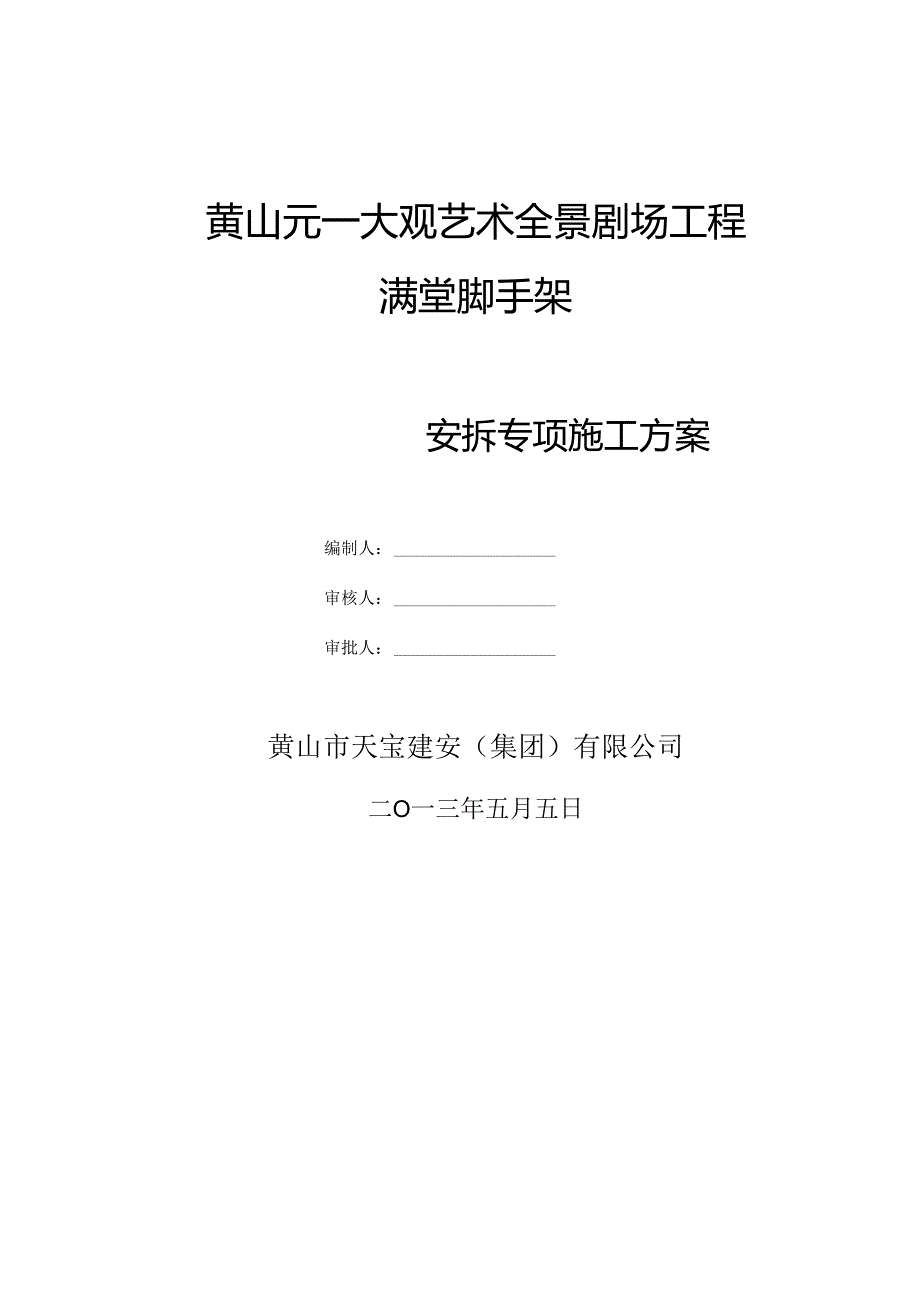

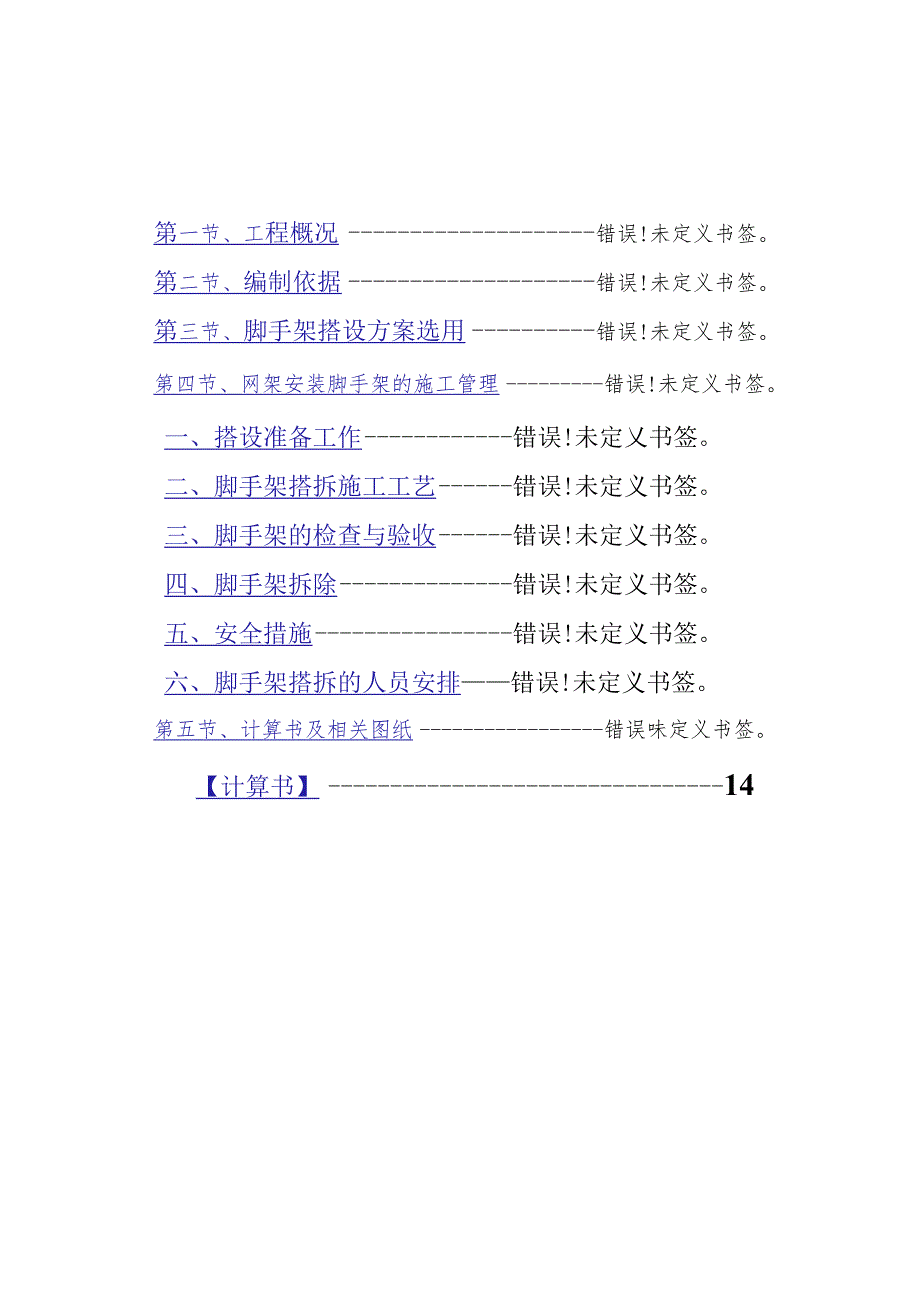

1、网架满堂脚手架专项施工方案黄山元一大观艺术全景剧场工程满堂脚手架安拆专项施工方案编制人：审核人：审批人：黄山市天宝建安（集团）有限公司二O一三年五月五日第一节、工程概况错误!未定义书签。第二节、编制依据错误!未定义书签。第三节、脚手架搭设方案选用错误!未定义书签。第四节、网架安装脚手架的施工管理错误!未定义书签。一、搭设准备工作错误!未定乂书签。二、脚手架搭拆施工工艺错误!未定义书签。三、脚手架的检查与验收错误!未定义书签。四、脚手架拆除错误!未定义书签。五、安全措施错误!未定义书签。六、脚手架搭拆的人员安排错误!未定义书签。第五节、计算书及相关图纸错误味定义书签。【计算书】14第一节工程概况
2、工程项目为：黄山元一大观艺术全景剧场钢网架工程安装脚手架，用60.4米X32.4米脚手架安装网架，梯形观众席最高高度为256米，舞台高度为51.3米。第二节编制依据建筑结构荷载规范(GB50009-2001)中国建筑工业出版社；建筑施工计算手册江正荣著中国建筑工业出版社；建筑施工手册第四版中国建筑工业出版社；钢结构设计规范(GB50017-2003)中国建筑工业出版社；建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001；建筑施工安全检查标准(JGJ59-2011)中国建筑工业出版社；钢结构工程施工质量验收规范GB50205-2001；建筑施工高处作业安全技术规范JGJ80-91；施工现
3、场临时用电安全技术规范JGJ46-2005；建筑机械使用安全技术规程JGJ33-2001；危险性较大的分部分项工程安全管理办法(建质(2009)87号文)第三节脚手架搭设方案选用根据网架的实际安装方法，在脚手架顶面主要为网架构件、脚手片、安装人员及安装工具：扳手、管子钳、垫板及备用小配件，据此，根据建筑结构荷载规范、建筑施工扣件式钢管脚手架安全技术规范和建筑施工扣式钢管模板支架技术规程中的相关荷载取值,取装修脚手架荷载标准值：2KNmao由于网架安装面积大，高度高，为减少人员的搬运，充分利用塔吊的垂直吊装功能，在脚手架顶面设置两个材料临时堆放点，每个平台上每次最多可堆放10吊，且每吊重量不得超
4、过500kg,并须分散堆放，每个吊点上有专人负责，严格控制荷载不大于200kgm根据网架安装方案，采用扣件式钢管脚手架作为操作平台，并根据网架下弦高度要求搭设成层状结构，并预留出网架安装空间，脚手架采用分层搭设，脚手架的最高搭设高度为51.3m,顶面毛竹脚手片需逐层满铺，层高错位处需围护挡板，脚手架中间设置剪刀撑和水平撑，由于脚手架高度高，脚手架搭设需分两步进行，并分两次验收，第一步为立杆放脚，设置扫地杆，纵横向剪刀撑位置，搭设完成后，进行第一次验收，验收合格后方可进行第二步安装。第二步为中间剩余部分脚手架的搭设及外围周边剪刀撑设置，完成后进行脚手架的第二次验收，为整体验收。脚手架钢管考虑目前
5、市场上的质量情况，决定选用规格48X3.2（计算时自重按48X3.5钢管），Q235A,立杆主体间距为1.3mx1.3m（观众席为1.5mx1.3m）,水平杆步距为1.5m（观众席为1.8m）,脚手架搭设顶面宽度符合平面布置图要求，以满足网架安装支承特点，标高如附图所示，操作面横向水平杆间距为0.3m,为保证脚手架纵横向稳定，根据规范6.82条规定，脚手架周边环向和中间设置剪刀撑，并由地面至操作顶面连续设置，剪刀撑与地面倾角为4560之间，中间剪刀撑每隔四排设置，间距不大于6m,水平剪刀撑按每隔两步设置一道，立杆底部设扫地杆。第四节网架安装脚手架的施工管理一、搭设准备工作在脚手架搭设前，应做好
6、以下准备工作：1、据施工方案的要求，应由技术人员对参与脚手架搭设的有关人员进行全面的技术交底。2、应对搭设用的钢管、扣件、脚手片、铁丝等进行检查验收，不合格的构配件严禁使用，经检验合格的构配件应按品种、规格分类堆放整齐。3、清除地面杂物，准备垫板，做好立杆基础排水措施。4、对脚手架立杆底脚位置进行定位放线，并对夹层顶板进行支撑加固。5、检查现场脚手架搭设的范围是否与脚手架方案相一致。二、脚手架搭拆施工工艺搭设标准：脚手架钢管要求横平竖直，整齐清晰，平竖通顺，连接牢固，受荷安全，有网架安装预留空间，不变形、不摇晃，立杆采用一字扣件对接，两个相邻立杆接头不应设在同步同跨内，两相邻立杆在高度方向的接
7、头不大于步距的1/3,立杆的垂直偏差不大于架高的1/400,立杆在离地脚20cm处设置扫地杆。1、搭设顺序先按1.3m立杆间距进行整体布杆，磴柱梁抱箍连接，作为连墙件一搭设中间场地部位脚手架与周边已搭设部分持平一再按网架要求层高往上逐层搭设，逐层铺设脚手片。2、脚手架搭设画线放样一放置槽钢垫块或木垫块一放置纵向扫地杆一立杆(加临时抛杆)一横向扫地杆一第一步纵向水平杆一第一步横向水平杆一第二步纵向水平杆f第二步横向水平杆f第三步纵向水平杆一第三步横向水平杆一以此类推，完成第一层脚手架纵横向搭设f剪刀撑搭设一再搭设上几层脚手架f水平剪刀撑搭设f铺设脚手片。(1)先画线放样，然后脚手架立杆按1.3m
8、进行摆放，需注意的是在舞台25.6米以下横、纵向立杆为双立杆。(2)在脚手架搭设高度满足剪刀撑安装高度后，随即同步进行剪刀撑搭设，中间纵横向每隔四排设一道通长剪刀撑，斜杆与地面成45。60。夹角，斜杆用旋转扣件与立杆和横向水平杆扣牢，二根钢管搭接，搭接长度不小于1m,用旋转扣件三个，中距400mm,二端头外露1501111Do(3)脚手架立杆采用一字扣件对接，顶层杆可采用搭接。(4)为将脚手架钢管偏心受压为轴心受压，将相邻步距的大横杆交替设于立杆两侧，不得设于同一侧。(5)扣件规格必须与钢管的外径一致，拧紧扭力矩适当(控制在4060Nm,重点部位不小于65Nm),对接扣件的开口应朝内或朝上，在
9、操作层纵向杆与立杆连接的扣件下面采用双扣件。扣件应分不同部位进行检查，对堆料平台扣件应用扭力扳手逐一检查，其他部位则由安检人员抽样检查。(6)脚手架水平杆伸出端能与砂柱、梁或墙顶紧处，水平杆应顶紧，立杆距柱、梁不小于15cm(7)脚手架水平剪刀撑按纵横向从顶层开始向下每隔两步设置一道。(8)脚手架顶面按平面布置要求，在离网架下弦球中心30Omm处搭设操作层连横杆,上满铺脚手片，用18#铁丝固定，每片各边固定点不少于1点。在网架安装过程中，如需临时拆除脚手片，用后应及时用铁丝绑牢。(9)在观众席与舞台之间设置上人斜道，斜道为直跑式，宽1.2米，坡度1:3,中间设置休息平台，斜道二侧均设置防护杆，
10、高度1.2米，坡面每隔250300mm设一道防滑条。三、脚手架的检查与验收脚手架由验收人员填写验收记录，并由搭设人员、安全员、施工员和项目经理、监理签证，方能交付使用。1、脚手架必须由持有效上岗证的专业技术人员搭设，搭设前由项目技术负责人向全体员工进行安全技术交底，形成书面交底记录，并在交底文件上签字确认。2、进行分区、分层、分次验收和检查，发现有不符合要求的应迅速调整，并追究责任。3、脚手架验收严格按建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)中所要求的内容进行检查，内容如下：搭设后的扣件螺栓拧紧扭力矩应采取扭力扳手检查，中间表演场地高度较高部位应进行全数检测，其他部位随机
11、分布抽样进行检测。连墙件：四周与砂柱梁连接处的连墙件按两步三跨设置。剪刀撑：垂直剪刀撑纵横向每隔四跨设置一道，与地面角度在4560之间;水平剪刀撑按两步一道设置。杆件搭接：立杆采用对接，顶层可采用搭接，顶面横杆和剪刀撑等搭接长度不小于100Cn1,并采用3个扣件紧固。顶面脚手片必须满铺，并用不小于18号铅丝双股并联4点绑扎，高低落差处用毛竹片进行围护。四、脚手架拆除1、拆除脚手架前的准备工作应符合下列规定：应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；应根据检查结果补充完善施工组织设计中的拆除顺序和措施，经主管部门批准后方可实施；应由单位工程负责人进行拆除安全技术交底；应清除
12、脚手架上杂物及地面障碍物。2、拆除脚手架时，应符合下列规定：拆除作业必须由上而下逐层进行，严禁上下同时作业；连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架;分段拆除高差不应大于两步，如高差大于两步，应增设连墙件加固；当脚手架拆至下部最后一根长立杆的高度（约65m）时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件；当脚手架采取分段。分立面拆除时，对不拆除的脚手架两端，应先按规范规定设置连墙件和横向斜撑加固。五、安全措施1、安全管理组织体系:安全技术负责人1.监督施工全过程的安全生产，纠正违章；2配合有关部门印滁施工不安全因素；3 .项目全员安全活动和安全教育；4 .监督劳
13、保用品质量和使用。技术负责人1.制定项目安全技术措施和分项工程安全施工方案；2督促安全措施落实；3解决施工过程中的不安全技术问题。生产调度负责人1 .在安全前提下，合理安排生产计划；2 .组织施工安全技术措施的实施。项目经理机械管理负责人1.保证项目使用的各类机械安全运行；2.监督机械操作持证作业。消防管理负责人1.保证防火设备设施齐全有效；2消除火灾隐患；3.负责现场消防管理工作。劳务管理负责人1.保证进场施工人员安全技术素质；2控制加班加点，保证劳逸结合；3.提供必须劳保用品，确保安全。其他有关部门1 .财务部门保证安全措施项目的经费；2 .卫生、行政部门保证工人生活基本条件，确保工人身心
14、健康。2、脚手架搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则（GB5036）考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗，患有心脏病、高血压者不得上脚手架操作。3、搭设脚手架人员必须戴安全帽、系安全带、穿防滑软底鞋，工具及零配件要放在工具袋内；袖口、裤口要扎紧。4、脚手架的构配件质量与搭设质量，应按建筑施工扣件式钢管脚手架安全技术规范(JGJ130-200kJ84-2001)规定进行检查验收，合格后方准使用。5、作业层上的施工荷载应符合设计要求，不得超载。6、当有六级及六级以上大风和雨天气时应停止脚手架搭设与拆除作业。雨后上架作业应有防滑措施。7、在脚手架使
15、用期间，在每天上岗前，应由带班队长和安全员先进行巡检，日常由架子工进行安全检查与维护，并按建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2001、J84-2001)规定进行。安全网应按有关规定搭设或拆除。8、在脚手架使用期间，严禁拆除下列杆件：(1)主节点处的纵、横向水平杆，纵、横向扫地杆；(2)连墙杆。9、临空搭设脚手架时，外侧应有防止坠物伤人的防护措施。10、脚手架上进行电、气焊作业时，必须配备灭火器等灭火器材，并由专人看守。H、工地临时用电线路的架设及脚手架接地、避雷措施等，应按现行行业标准施工现场临时用电安全技术规范(JGJ46)的有关规定执行。脚手架使用期间可与框架柱顶避雷接地线相连接。12、搭拆脚手架时，地面应设围栏和警戒标志，并派专职安全员进行现场监督和巡视，严禁人员入内。13、上下楼梯口搭设安全通道。在脚手架与楼梯口高差较大处，应设置爬梯，爬梯上
